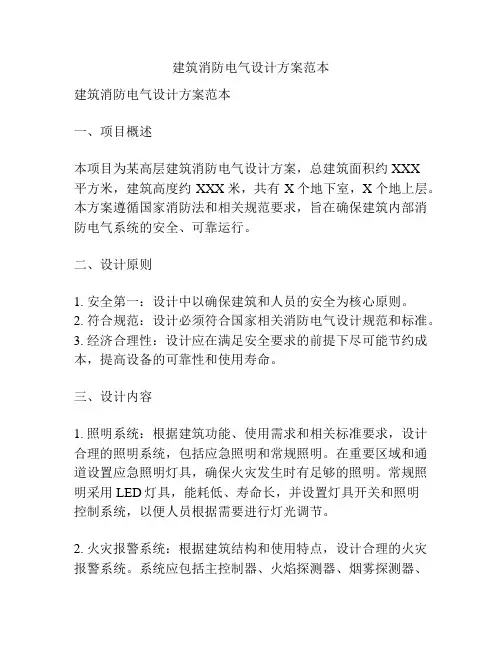

建筑消防电气设计方案范本建筑消防电气设计方案范本一、项目概述本项目为某高层建筑消防电气设计方案，总建筑面积约XXX平方米，建筑高度约XXX米，共有X个地下室，X个地上层。

本方案遵循国家消防法和相关规范要求，旨在确保建筑内部消防电气系统的安全、可靠运行。

二、设计原则1. 安全第一：设计中以确保建筑和人员的安全为核心原则。

2. 符合规范：设计必须符合国家相关消防电气设计规范和标准。

3. 经济合理性：设计应在满足安全要求的前提下尽可能节约成本，提高设备的可靠性和使用寿命。

三、设计内容1. 照明系统：根据建筑功能、使用需求和相关标准要求，设计合理的照明系统，包括应急照明和常规照明。

在重要区域和通道设置应急照明灯具，确保火灾发生时有足够的照明。

常规照明采用LED灯具，能耗低、寿命长，并设置灯具开关和照明控制系统，以便人员根据需要进行灯光调节。

2. 火灾报警系统：根据建筑结构和使用特点，设计合理的火灾报警系统。

系统应包括主控制器、火焰探测器、烟雾探测器、声光报警器等设备，并与相关设备和消防设施联动。

火灾报警系统应覆盖建筑内各个区域，确保能够及时发现火灾并提供及时的报警信号。

3. 疏散指示系统：根据建筑平面布置和消防安全要求，设计合理的疏散指示系统。

系统应包括应急指示灯、应急疏散指示标志等，并根据建筑布局设置疏散通道，确保人员在火灾发生时有明确、安全的疏散通道和指示标志。

4. 消防电气设备：根据建筑结构和消防安全要求，设置合理的消防电气设备。

包括消防水泵、消防水箱、消防水带、消防报警按钮、灭火器等。

消防电气设备应布置合理、运行可靠，确保在火灾发生时能够及时启动并提供有效的灭火效果。

5. 配电系统：根据建筑用电需求和消防电气设备要求，设计合理的配电系统。

包括主配电室、弱电室、配电箱、开关箱、电力线路等。

配电系统应符合相关标准要求，确保消防电气设备能够正常供电，保证其正常运行。

6. 排烟系统：根据建筑结构和消防安全需求，设计合理的排烟系统。

电气原则—民用建筑电气设计规范(消防)２４火灾报警与消防联动控制２４．１普通规定２４．１．１本章合用于民用建筑内火灾报警与消防联动控制系统及防盗报警系统设计。

２４．１．２下列民用建筑需要设立火灾报警与消防联动控制系统：２４．１．２．１高层建筑（１）１０层及１０层以上住宅建筑（涉及底层设立商业服务网点住宅）。

（２）建筑高度超过２４ｍ其她民用建筑。

（３）与高层建筑直接相连且高度不超过２４ｍ裙房。

２４．１．２．２低层建筑（１）建筑高度不超过２４ｍ单层及多层关于公共建筑。

（２）单层主体建筑高度超过２４ｍ体育馆、会堂、剧院等关于公共建筑。

２４．１．３火灾报警与消防联动控制系统设计，应针对保护对象特点，做到安全可靠，技术先进，经济合理，维护管理以便。

２４．１．４民用建筑应依照其使用性质、火灾危险性、疏散和扑救难度等进行防火级别分类，普通可按表２４．１．４—１和２４．１．４—２划分。

２４．２保护级别与保护范畴拟定２４．２．１各类民用建筑保护级别应依照建筑物防火级别分类，按下列原则拟定：（１）超高层（建筑高度超过１００ｍ）为特级保护对象，应采用全面保护方式。

（２）高层中一类建筑为一级保护对象，应采用总体保护方式。

（３）高层中二类和低层中一类建筑为二级保护对象，应采用区域保护方式；重要亦可采用总体保护方式。

（４）低层中二类建筑为三级保护对象，应采用场合保护方式；重要亦可采用区域保护方式。

２４．２．２火灾探测器在建筑物中设立部位，应与保护对象级别相适应，须符合如下规定：２４．２．２．１在超高层建筑物中，除不适合装设火灾探测器部位外（如厕所、浴池），均应全面设立火灾探测器。

２４．２．２．２一及二级保护对象，应分别在下述部位装设火灾探测器：（１）走道、大厅；（２）重要办公室，会议室及宾客休息室；（３）可燃物品库、空调机房、自备应急发电机房、配变电室、ＵＰＳ室；（４）地下室、地下车库及多层建筑底层汽车库（超过２５台）；（５）具备可燃物技术夹层；（６）重要资料、档案库；（７）前室（涉及消防电梯、防排烟楼梯间、疏散楼梯间及合用前室）；（８）电子设备机房（如电话站、广播站、广播电视机房、中控室等）；（９）电缆隧道和高层建筑垃圾井前室、电缆竖井；（１０）净高超过０．８ｍ具备可燃物闷顶（但设有自动喷洒设施可不装）；（１１）电子计算机房主机室、控制室、磁带库；（１２）商业和综合建筑营业厅、可燃商品陈列室、周转库房；（１３）展览楼展览厅、报告厅、洽谈室；（１４）博物馆展厅、珍品储存室；（１５）财贸金融楼营业厅、票证库；（１６）三级及以上旅馆客房、公共活动用房和对外出租写字楼内重要办公室；（１７）电信和邮政楼重要机房、电力室；（１８）广播电视楼演播室、录音室、播音室、道具和布景室、节目播出及其技术用房；（１９）电力及防洪调度楼微波机房、计算机房、调度室、微波室、控制机房；（２０）医院病历室、高档病房及贵重医疗设备房间；（２１）剧场舞台、化妆室、声控和灯控室、服装、道具和布景室；（２２）体育馆（场）灯控、声控室和计时记分控制室；（２３）铁路旅客站、码头和航空港调度室、导控室、行包房、票据库、售票室、软席候车室等；（２４）依照火灾危险限度及消防功能规定需要设立火灾探测器其她场合。

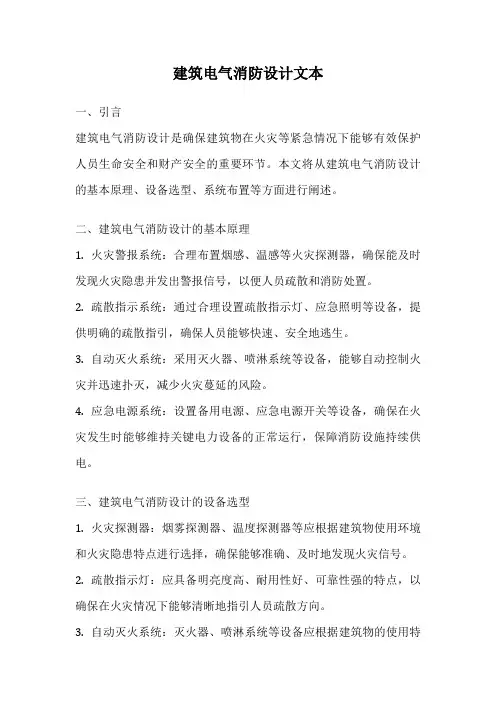

建筑电气消防设计文本一、引言建筑电气消防设计是确保建筑物在火灾等紧急情况下能够有效保护人员生命安全和财产安全的重要环节。

本文将从建筑电气消防设计的基本原理、设备选型、系统布置等方面进行阐述。

二、建筑电气消防设计的基本原理1. 火灾警报系统：合理布置烟感、温感等火灾探测器，确保能及时发现火灾隐患并发出警报信号，以便人员疏散和消防处置。

2. 疏散指示系统：通过合理设置疏散指示灯、应急照明等设备，提供明确的疏散指引，确保人员能够快速、安全地逃生。

3. 自动灭火系统：采用灭火器、喷淋系统等设备，能够自动控制火灾并迅速扑灭，减少火灾蔓延的风险。

4. 应急电源系统：设置备用电源、应急电源开关等设备，确保在火灾发生时能够维持关键电力设备的正常运行，保障消防设施持续供电。

三、建筑电气消防设计的设备选型1. 火灾探测器：烟雾探测器、温度探测器等应根据建筑物使用环境和火灾隐患特点进行选择，确保能够准确、及时地发现火灾信号。

2. 疏散指示灯：应具备明亮度高、耐用性好、可靠性强的特点，以确保在火灾情况下能够清晰地指引人员疏散方向。

3. 自动灭火系统：灭火器、喷淋系统等设备应根据建筑物的使用特点和火灾风险进行选择，确保能够迅速、高效地扑灭火灾。

4. 应急电源系统：备用电源、应急电源开关等设备应具备可靠性高、转换速度快的特点，以确保在火灾情况下能够及时切换至应急电源供电。

四、建筑电气消防设计的系统布置1. 火灾警报系统：火灾探测器应合理布置在易燃区域、走廊等火灾隐患区域，以确保能够及时发现火灾信号并发出警报。

2. 疏散指示系统：疏散指示灯应设置在疏散通道、楼梯间等明显位置，以便人员在火灾情况下能够清晰地看到指示灯并快速疏散。

3. 自动灭火系统：灭火器、喷淋系统等设备应根据建筑物的布局、火灾风险等因素进行合理布置，以确保能够覆盖到火灾发生可能的区域。

4. 应急电源系统：备用电源、应急电源开关等设备应设置在关键电力设备附近，以确保在火灾情况下能够快速切换至应急电源供电。

电气消防设计专篇一、火灾自动报警及消防联动系统1 系统组成及保护等级的确定本建筑按一级保护对象设防，消防控制室设于1#楼北侧首层，采用控制中心报警控制系统。

本工程消防控制系统拟选用一套高性能火灾报警控制系统。

在消防控制室设有集中火灾报警控制主机、专用消防设备联动控制柜、消防广播系统、电梯运行监控盘及消防专用电话总机、中央电脑、CRT显示器、实时记录打印机、备用电池和数据传输接口等设备。

系统信号线采用总线传输方式；联动系统采用总线和多线控制方式。

消防控制室内设有直接报警的外线电话。

2 火灾探测器、报警控制器及手动报警按钮设置建筑物内在展厅、商业营业厅、多功能厅、商铺、办公室、会议室、其它活动空间、公共通道、走廊、门厅和休息厅和其它公共场所、各设备机房、泵房、空调机房、电梯机房、变电所、强弱电间等处均设置感烟火灾探测器；在消火栓箱内设置消火栓按钮；在重要的消防通道及楼梯口附近及大空间公共场所均设有手动报警按钮与消防电话插孔，各层的消防插孔电话能与消防中心直接通话。

各型探测器的设置满足《火灾自动报警系统设计规范》（GB50116-98）的要求。

对于每防火分区的水喷淋系统的水流指示器、水流监控阀配有独立的报警模块，能及时在火灾报警设备上显示各层喷洒信号并报警。

3 火灾报警及消防联动控制火灾自动报警控制器可接收感烟、感温、火焰探测器的火灾报警信号及水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮的动作信号；还可接收排烟阀、加压阀的动作信号。

火灾发生时，在消防控制室可直接显示出其报警部位的楼层号、区域号及编码地址并声光报警。

消防控制室内设置联动控制台，其控制方式分为自动\手动控制、手动多线直接控制。

通过联动控制台，可实现对消火栓系统、自动喷淋系统、防排烟系统、正压送风系统、防火卷帘门、防火门、电梯运行、气体灭火、火灾应急广播、火灾应急照明等的监视及控制。

火灾发生时可手动/自动切断空调机组、通风机及其它非消防电源。

电气消防设计说明专篇范文预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制电气消防设计说明专篇电气施工图消防设计说明1、设计依据1.1 建筑概况1.1.1工程位于省市区。

1.1.2（对于建筑群的工程概况，由我院总体负责工程）·总建筑面积㎡，一、二类建筑面积㎡。

·工程由个单体组成，单体性质。

·工程供电电压。

电源为路（回）。

·消防控制室设在。

·消防水泵房设在。

1.1.3对单项工程（本单体工程为建筑群的一个子项）·总建筑面积㎡。

地下层，主要功能。

地上层，主要功能。

·消防控制室设在。

·本工程属于类建筑，建筑主体高度 m，裙房建筑高度 m。

耐火等级为级，按级火灾自动报警系统保护对象设计。

1.2 消防部门对初步设计的审批意见。

1.3 建设单位提供的设计任务书及设计要求。

1.4 相关专业提供给本专业的工程设计资料。

1.5 国家现行的主要规范、规程及相关行业标准：《供配电系统设计规范》 GB50052-《低压配电设计规范》 GB50054-《高层民用建筑设计防火规范》 GB50045-95（）《建筑设计防火规范》 GB50016-《火灾自动报警系统设计规范》 GB50116-98《汽车库、修车库、停车场设计防火规范》 GB50067-97《民用建筑电气设计规范》 JGJ 16-《气体灭火系统设计规范》 GB50370- 等。

2、设计范围本项目设计包括红线以内的以下系统。

（1）火灾自动报警及消防联动系统。

（2）火灾警报及应急广播系统。

（3）消防电话系统。

（4）气体灭火系统（5）漏电火灾报警系统3、火灾自动报警及消防联动系统3.1．消防控制室3.1.1本工程消防控制室设在层，设有直接通往室外的出口，且门口处应设置明显的标志。

3.1.2消防控制室报警控制设备，由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防电话设备、电梯监控盘、电源设备以及（其它设备）等组成。

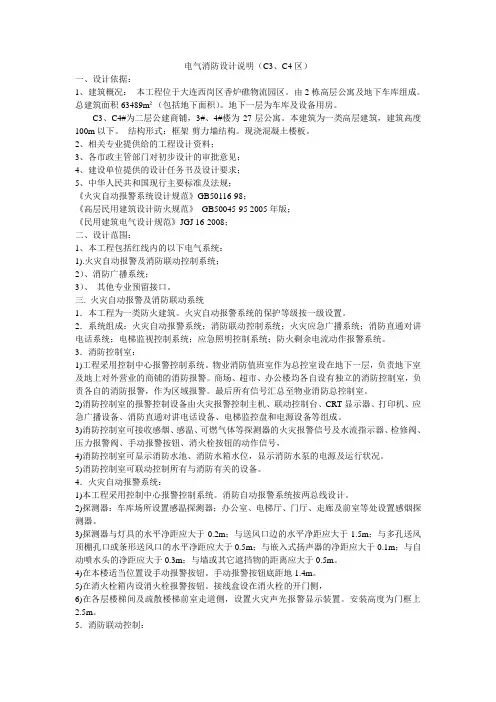

电气消防设计说明（C3、C4区）一、设计依据：1、建筑概况：本工程位于大连西岗区香炉礁物流园区。

由2栋高层公寓及地下车库组成。

总建筑面积63489m²（包括地下面积）。

地下一层为车库及设备用房。

C3、C4#为二层公建商铺，3#、4#楼为27层公寓。

本建筑为一类高层建筑，建筑高度100m以下。

结构形式：框架-剪力墙结构。

现浇混凝土楼板。

2、相关专业提供给的工程设计资料；3、各市政主管部门对初步设计的审批意见；4、建设单位提供的设计任务书及设计要求；5、中华人民共和国现行主要标准及法规；《火灾自动报警系统设计规范》GB50116-98；《高层民用建筑设计防火规范》GB50045-95 2005年版；《民用建筑电气设计规范》JGJ 16-2008；二、设计范围：1、本工程包括红线内的以下电气系统：1).火灾自动报警及消防联动控制系统；2）、消防广播系统；3）、其他专业预留接口。

三. 火灾自动报警及消防联动系统1．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

2．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统；防火剩余电流动作报警系统。

3．消防控制室：1)工程采用控制中心报警控制系统。

物业消防值班室作为总控室设在地下一层，负责地下室及地上对外营业的商铺的消防报警。

商场、超市、办公楼均各自设有独立的消防控制室，负责各自的消防报警，作为区域报警。

最后所有信号汇总至物业消防总控制室。

2)消防控制室的报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、电梯监控盘和电源设备等组成。

3)消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号，4)消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电源及运行状况。

装修电气消防设计说明
一)设计依据
1.建筑专业提供的建筑图
2.设备专业提出的有关供电及控制要求
3.甲方提供的有关设计条件
4.<<火灾自动报警系统设计规范>>GB 50116-98
二)设计内容: 火灾自动报警及联动系统等
三)自动火灾灭火系统
1．自动喷水灭火系统：本工程仅对装修范围内的喷水灭水系统作部分调整，室内直径3600mm内设置一个，新增加房间根据室同内面积作相应增减。

四）火灾自动报警:
1、火灾自动报警：本工程仅对装修范围内的火灾自动报警系统进行调整，营业厅、办公室、走廊设感烟探测器，走廊及营业厅等设消防广播音箱，增设一处手动报警按钮,消防电话采用原设备，不作修改。

.
2、消防事故广播系统：本工程仅对装修范围内的消防事故广播系统进行调整。

原火灾自动报警系统中，当发生火灾时，消防控制室值班人员可根据火灾发生的区域,对相关区域自动或手动进行事故广播，及时指挥疏导人员撤离火灾现场。

3、消防直通对讲电话系统：采用原设备，不作修改。

4、消防用电线及电缆均采用阻燃型线缆。

7、营业厅、走廊设应急照明以及疏散指示灯和出口指示灯。

应急照明不低于0.5lx，持续供电时间不小于30min.。

四、电气消防系统●电气消防设计主要依据.方案设计批文《民用建筑电气设计规范》（JGJ/T.16-2008）《高层民用建筑设计防火规范》（GB 50045-95）2005年版《住宅设计规范》（GB 50096-1999）(2003年版)《住宅建筑规范》（GB 50368-2005）《汽车库、修车库、停车场设计防火规范》（GB 50067-97）《10KV及以下变电所设计规范》（GB50053-94）《低压配电设计规范》（GB50054-95）《建筑防雷设计规范》（GB50057-94）2000年版《供配电系统设计规范》（GB50052-95）《建筑照明设计标准》（GB50034-2004）《建筑电子信息系统防雷技术规范》（GB50343-2004）《火灾自动报警设计规范》(GB50116-98)，1. 概述本栋建筑为C5-3地块G1栋高层住宅。

消防电梯、消防水泵、消防风机及应急照明等消防负荷属于一级负荷。

2．消防电源本栋建筑电源由地下一层的变配电所引来；为满足消防负荷及其它重要负荷供电要求，另设置1台应急柴油发电机组。

消防用电设备均采用专用回路供电，配电设备设有明显标志，消防用电设备线路过负荷保护作用于信号，不切断电路。

消防电梯、消防水泵、消防风机及应急照明等消防负荷采用双电源供电，并在末端自动切换。

在变电所低压侧，设有应急母线段，该母线段由市电或发电机组供电，两者间设有电气和机械联锁。

3. 导线选择及敷设消防设备和应急照明配电干线选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套电力电缆（WDZBN-YJY）；消防设备控制电缆选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套控制电缆（WDZBN-KYJY）；线路一般于电缆桥架内敷设（竖井内电缆桥架采用梯级式，竖井外消防电源及控制线路分别穿槽式电缆桥架，竖井外其它电缆穿托盘式电缆桥架），消防用槽式电缆桥架外壁均涂防火漆保护。

火灾广播线路竖井内独立穿钢管明敷（管外壁涂防火涂料）,竖井外穿阻燃PVC管暗敷；火灾报警系统其它线路竖井内穿耐火线槽敷设，竖井外穿阻燃PVC管暗敷，若必须明敷则穿钢管（管外壁涂防火涂料）。

民用住宅建筑电气线路的消防安全设计目前我国居民住宅已由实用型转向小康型，人民生活水平不断提高，大功率电器已逐步普及，但由于在电气线路设计过程中忽略了安全问题，致使电气火灾时有发生，给居民带来了极大的损失。

据统计，我国住宅电气火灾占全国电气火灾总数的一半左右，而且在住宅火灾原因中居于第一位。

为了减少住宅电气火灾的发生率，根据“预防为主，防消结合”的原则，非常有必要对住宅建筑电气线路进行消防安全设计。

一、住宅建筑电气线路火灾原因分析1、电气线路过负荷引起火灾。

《住宅设计规范》（GB50096—1999）对家庭用电负荷一般要求不超过4KW，但是，随着人民生活水平的提高，家庭电器日益增多，家庭用电负荷越来越大，如大功率的电热水器、空调、电冰箱等，额定功率动辄上千瓦，数个电器同时使用，极容易导致过负荷跳闸，而居民对这种问题的处理方式通常是加大保险丝的，这样就容易由于导致电线加速老化，久而久之就会因过负荷引起火灾。

2、乱拉乱接电线，造成短路、接触不良、断路、漏电等引起火灾。

住宅设计插座数量一般较少，随着用电水平不断提高，为用电方便，乱拉临时线或乱接插座板现象很多，住宅内电源插座板的设置数量不断增多，电源插座板成了影响用电安全的一个重要因素。

据北京市对住宅插座使用情况的一项调查，居民普遍反映住宅设计的固定插座数量偏少，长期使用插座板的人占85.5％。

由于居民缺乏电气安全知识，多用双芯单层绝缘线来接插座板，这种电线没有护套，易因挤压损伤而破坏绝缘，又因不注意加接PE线，使所接家用电器不能接地，如果插座板为不合格产品，其接触压力和接触面积均不足，负荷电流稍大插座板即因接触不良而产生异常高温。

因此，住宅内乱拉电线容易引起电气火灾事故。

由上分析可见，住宅电气线路极有必要进行消防安全设计。

二、住宅电气线路在设计方面存在的问题1、设计线路的载流量取值偏大。

我国电气设计中线路载流量和负载电流量值的选用往往失当而偏于不安全，容易导致线路过载。

消防设计文件工程名称：建设单位：设计单位：日期：设计单位资质证书：证书编号：法定代表人：×××（签署或授权盖章）技术总负责人：×××项目总负责人：×××建筑专业负责人：×××结构专业负责人：×××给排水专业负责人：×××电气专业负责人：×××暖通专业负责人：×××（备注：此页需设计单位盖章。

）目录1. 总设计说明1.1 工程设计依据1.2 建设规模与设计范围1.3 总指标1.4 采用新技术、新材料、新设备和新结构的情况1.5 具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。

2、总平面设计说明3、建筑设计说明4、结构设计说明5、电气设计说明5.1 消防电源、配电线路及电器装置5.2 火灾自动报警系统和消防控制6、消防给排水设计说明6.1 消防水源6.2 消防水泵房6.3 室外消防给水系统6.4 室内消火栓系统6.5 灭火设施7、暖通设计说明7.1 防排烟系统7.2 暖通空调系统8、热能动力9、设计图纸（备注：此目录仅供参考，可根据实际情况进行调整）1. 总设计说明1.1 工程设计依据包括政府有关主管部门的批文，设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号），有关部门对本工程批准的规划许可技术条件，建设单位提供的有关使用要求或生产工艺等资料。

1.2 建设规模与设计范围包括工程的设计规模及项目组成，分期建设内容和对续建、扩建的设想及相关措施，承担的设计范围与分工。

1.3 总指标包括能反映建筑规模的总建筑面积、建筑占地面积、建筑高度以及剧院、体育场馆等场所的座位数、车库的停车位数量，厂房、仓库等的火灾危险性类别等。

1.4 采用新技术、新材料、新设备和新结构的情况1.5 具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。

电气消防设计1、执行消防规范《高层民用建筑设计防火规范》GB50045-95（2005年版）《火灾自动报警系统设计规范》GB50116-982、消防电源、配电线路及电气装置本工程属一类高层建筑，消防及重要设备用电负荷为一级负荷，由两路互为独立的10kV(20kV)市电供电，在地下一层设变电所(4台变压器，共5200kVA)，室外设有柴油发电机（823kW），火灾时能供给消防用电。

消防用电设备由低压双回路配电，并在末端配电箱自动切换。

本工程的低压系统采用树干式与放射式相结合的配电方式，一般配电干线采用0.6/1KV低烟无卤电力电缆，消防设备配电干线采用耐火型低烟无卤电力电缆沿电缆桥架或电气竖井敷设。

消防设备的电源及报警、控制线路均敷设在不燃烧的结构层内且保护层大于30MM，当在吊顶内敷设或明敷设时，保护管表面涂防火涂料。

公共部位的走道、楼梯、安全出口等处设置应急和疏散照明。

疏散、应急照明灯电源由消防配电箱供给，住宅楼梯及公共部位应急灯具不带电池，地下室应急灯自带蓄电池，连续供电时间不小于90分钟。

灯具采用符合GB13495《消防安全标志》和GB17945《消防应急灯具》的专用消防灯具。

变电所、消防泵房、消防中心、消防风机房内的应急灯自带180分钟备用电池。

3、火灾自动报警系统本工程按照一级保护对象设置火灾自动报警系统，消防中心设于底层，消防用电按一级负荷要求进行设计。

采用双回路末端切换，主机自带蓄电池。

消防中心接地采用大楼基础接地体，接地电阻小于1欧姆。

火灾自动报警采用集中式报警系统，各重要场所均按规范要求设有模拟地图式重复显示屏、火灾探测器、手动报警按钮、声光报警器、火灾应急广播、消防电话等消防设施。

火灾自动报警及联动控制要求均按规范设置，消防控制室（盘）应显示水流指示器、压力开关、信号阀、水泵、消防水池及水箱水位等工作状态反馈信号。

消防中心具有自动联动和手动控制功能。

消火栓按钮可直接起动消防泵，消防泵、防排烟风机和正压风机设有总线联动控制和多线直接控制两种控制措施。

第二节电气设计说明一、设计规范１、《建筑设计防火规范》ＧB５00１6—２01４２、《民用建筑电气设计规范》ＪGJ １6—20083、《火灾自动报警系统设计规范》GＢ50116-２0１３4、《汽车库、修车库、停车场设计防火规范》ＧＢ５０0６７-2０１４。

二、消防电源、配电线路及电器装置1、本工程消防用电设备、应急照明等为二级负荷，其它用电负荷为三级负荷.2、消防用电设备配电线路均采用矿物绝缘电缆、耐火电缆(电线)在地下室或竖井内封闭式金属防火桥架敷设。

3、本工程电源引自一期已建一层变配电室低压屏.为保证消防用电设备供电的可靠性,一期柴油发电机房设有200KW(２５0KVA）应急柴油发电机组一台.机组为自启动型，并能在3０秒内供电。

机组启动信号取变配电室变压器下出线开关的辅助与关系。

４、消防配电线路均采用阻燃或耐火电缆（电线）暗敷时,应穿管并敷设在不燃烧体结构内且保护硬度不小于30mｍ,明敷时,应穿有防火保护的金属管或有防火保护的封闭式金属线槽。

5、应急照明及疏散指示灯具应选用设有玻璃保护罩或其它不燃烧材料制作的(保护罩)灯具,采用分散就地蓄电池供电应急照明系统,应急照明持续供电时间为90ｍin。

6、应急照明平时采用就地控制方式，火灾时由消控室自动控制点亮所有应急灯.7、消防设备用房等的照明１０0％为应急照明，其它公共场所应急照明按不少于正常照明的１5%设置。

8、在大空间用房、走廊、楼梯间及其前室、主要出入口等场所设置疏散照明，在疏散走道、楼梯间及其转角处等部位设置疏散方向标志灯。

三、火灾自动报警系统和消控室本工程火灾自动报警系统采用集中报警系统型式。

消防控制室设于二期教学楼地上一层,控制室设有一门可直拔119电话、图形显示装置、火灾报警及联动控制器、消防联动控制设备、消防广播,警报及通讯设备等设备．火灾自动报警系统除由消防电源作主要电源外,另按产品规定设置配套的消防设备用蓄电池。

１、本工程消防联动控制主要包含以下内容：（１)、消火栓泵控制１)联动控制方式,应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或子动状态影响.当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联功控制器联动控制消火栓泵的启动。

电气消防设计专篇一、设计依据《建筑设计防火规范》 GB50016-2014《火灾自动报警系统设计规范》GB50116-2013《汽车库、修车库、停车场设计防火规范》GB50067-2014《民用建筑电气设计规范》JGJ16-2008《广播电视建筑设计防火规范》 GY/5067-2003《广播电影电视工程技术用房照明设计规范》 GY/T5061-98《建筑照明设计标准》GB50034-2013《低压配电设计规范》 GB50054-2011《供配电系统设计规范》 GB50052-2009二、供电设计本工程根据规范有关消防用电负荷为二级负荷。

本工程由供电局提供两路独立的10KV电源专线，变配电室设在大楼的二层,设置一台800kvA，一台1250kvA连接组别为Dyn11形式的SCB13干式变压器。

其中1250kvA变压器消防负荷热备用；800kvA变压器消防负荷常用。

变压器低压侧采用单母线分段运行，中间设母联开关，电气加机械联锁。

当其中因一路高压停电或变压器故障停电时，合上母联开关，由另一台变压器供电，确保全部消防负荷用电。

三、供电系统消防负荷估算：Pe=330KW（包括排烟风机，消防泵，事故照明等）。

根据工程性质及负荷等级，本工程二路消防电源分别引自变配电所的不同变压器的0.4K母线段。

四、配电设计：1）.消防设备，事故照明，重要机房等重要负荷采用双电源供电，末端自投自复。

2）.消防设备配电线路：1，消防动力负荷配电干线电缆在消防电井单独敷设，采用交联低烟无卤聚乙烯绝缘铜芯耐火电缆走防火桥架敷设（750°C,90分钟）。

2，消防配电支线要求穿金属管或在消防防火桥架内敷设。

穿管暗敷时，应敷设在不燃烧体的结构层内，且保护层厚度不小于30mm。

当采用明敷设时，要求在金属管、线槽上采取喷涂防火涂料。

由顶板接线盒至消防设备的金属软管也需采取防火保护措施。

3）.本工程采用TN-S保护系统。

消防控制室接地采用BV-32mm2专用接地引下线至基础接地，接地电阻值不应大于1Ω。

消防设计文件范本（最终定稿）第一篇：消防设计文件范本消防设计文件项目名称：xxx建设工程设计单位：北京xxx设计有限公司期：2017年11月29日日建设单位： xxx设计单位：北京xxx设计有限公司工程设计证书编号：甲级 xxx 单位出图章栏建筑注册章栏消防设计文件目录一、设计依据二、建设规模和设计范围三、总指标四、总平面消防五、建筑及结构消防六、电气消防七、消防给水和灭火设施八、暖通消防设计一、设计依据1）、《建筑设计防火规范》（GB50016-2014）2）、《火灾自动报警系统设计规范》（GB50116-2013）3）、《建筑灭火器配置设计规范》(GB50140-2005)4）、《民用建筑电气设计规范》JGJ/16-2008 5）、《供配电系统设计规范》 GB50052-2009 6）、《自动喷水灭火系统设计规范》（GB50086-2001,2005年版）7）、《消防给水及消火栓系统技术规范》（GB 50974-2014）8）、广东省深圳市消防部门有关规定及其他相关规定。

二、建设规模和设计范围本工程位于深圳市宝安区石岩街道xxx。

本公司负责该工程的消防设计，包括总平面、平面布局、疏散设计、消防设施等内容，二次装修不属于本院此次设计范围。

三、总指标xxx工程项目：地上总建筑面积2226.00m²，建筑占地面积742m²。

本工程楼层3层，建筑高度为12m，属多层建筑，建筑耐火等级为二级。

四、总平面消防1）消防车道本工程四周设有环形消防车道，设2个消防车出入口。

车道宽度≥6米，转弯半径为9米。

2）防火间距建筑北面、西面为防火墙，两面均与多层住宅建筑相邻,防火间距为5m,符合规范要求；建筑东面与高层住宅相邻，防火间距大于9m；建筑南面与多层丙类厂房相邻，防火间距为9m, 厂房正对建筑的一面为防火墙,符合规范要求。

周边建筑无易燃易爆场所和甲、乙类厂房，邻近建筑均为一、二级耐火等级。

电气消防工程设计方案一、项目背景随着社会经济的快速发展，城市化进程加快，高层建筑、大型商场、公共场所等越来越多，电气设备的使用越来越广泛，电气消防安全问题日益突出。

为了提高电气消防安全水平，减少火灾事故，确保人民群众生命财产安全，本项目将重点关注电气消防工程设计方案的研究与制定。

二、设计目标1. 确保电气设备安全运行，降低火灾风险；2. 提高火灾自动报警和灭火系统的可靠性；3. 优化电气消防设施的布局和配置，提高使用效率；4. 提高电气消防设施的维护和管理水平。

三、设计内容1. 电气火灾预警系统：包括火灾探测器、手动火灾报警按钮、火灾报警控制器等设备，以及相应的火灾报警通信网络。

2. 电气火灾灭火系统：包括自动喷水灭火系统、气体灭火系统、干粉灭火系统等，以及相关的灭火设备。

3. 电气火灾疏散指示系统：包括疏散指示灯、应急照明灯等设备，以及相应的控制系统。

4. 电气火灾电源管理系统：包括不间断电源（UPS）、应急电源（EPS）等设备，以及相应的电源切换和控制设备。

5. 电气火灾监测系统：包括电气火灾监控器、电气火灾探测器等设备，以及相应的监测和控制系统。

6. 电气消防设施的布局和配置：根据建筑物的特点和需求，合理布局和配置电气消防设施，确保设施的可靠性和有效性。

7. 电气消防设施的维护和管理：制定电气消防设施的维护和管理制度，确保设施的正常运行和及时修复。

四、设计原则1. 符合国家和行业的消防法规和技术标准；2. 结合建筑物的特点和需求，做到合理、经济、安全；3. 选用先进、可靠、成熟的电气消防产品和技术；4. 考虑电气消防设施的兼容性和扩展性；5. 注重电气消防设施的维护和管理。

五、设计步骤1. 收集和分析相关资料，了解建筑物的特点和需求；2. 依据国家和行业的消防法规和技术标准，确定电气消防设施的类型和配置；3. 选择合适的电气消防产品和技术，制定详细的设计方案；4. 进行设计方案的审核和修改，确保方案的合理性和可行性；5. 编制电气消防工程设计文件，包括设计说明书、施工图等；6. 配合施工单位进行施工安装，确保施工质量；7. 进行施工验收和调试，确保电气消防设施的正常运行；8. 培训相关人员进行电气消防设施的维护和管理。

电气消防专篇1.设计依据：1.1.国家和地方的有关设计规范、标准：《民用建筑设计通则》 GB50352-2005《供配电系统设计规范》 GB50052-2009《汽车库、修车库、停车场设计防火规范》 GB50067-2014《建筑照明设计标准》 GB50034-2013《建筑设计防火规范》 GB50016-2014《智能建筑设计标准》 GB/T50314-2006《火灾自动报警系统设计规范》 GB50116-2013《火灾自动报警系统施工及验收规范》 GB50166－2007《消防通信指挥系统施工及验收规范》 GB50401-2007《城市消防远程监控系统技术规范》 GB50440-2007《消防控制室通用技术要求》 GB25506－2010《建筑电气工程施工质量验收规范》 GB50303-2002《人民防空工程设计防火规范》 GB50098-2009《民用建筑电气设计规范》 JGJ16-2008《民用建筑电气防火设计规程》 DG/TJ08-2048-2008，J11323-2008其它有效的相关规范及标准1.2.相关专业提供给本专业的工程设计资料1.3.建设单位提供的消防部门认定的工程设计资料，1.4.建设单位设计任务书及设计要求2.负荷等级与供电电源2.1.负荷等级：1)主楼及商场的负荷等级:1)本工程主体建筑属一类高层建筑，消防用电设备（包括消防泵、防排烟风机、防火卷帘、消防电梯、火灾自动报警系统、应急照明等）、安防系统、电子信息设备机房用电、走道照明、值班照明、大厅照明、障碍照明（航空障碍灯）、生活水泵、排污泵、客梯、擦窗机、大型商场中营业厅备用照明等用电均为一级负荷；其中大型商场的经营管理用计算机系统用电为一级负荷中特别重要负荷；2)自动扶梯、空调机房为二级负荷。

3)其余负荷为三级负荷。

2)剧场的负荷等级: 1)消防用电设备（包括消防泵、防排烟风机、防火卷帘、消防电梯、火灾自动报警系统、应急照明等）、安防系统、电子信息设备机房用电、剧场的舞台照明、贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播用电等用电均为一级负荷；其中剧场的调光用计算机系统用电为一级负荷中特别重要负荷。
