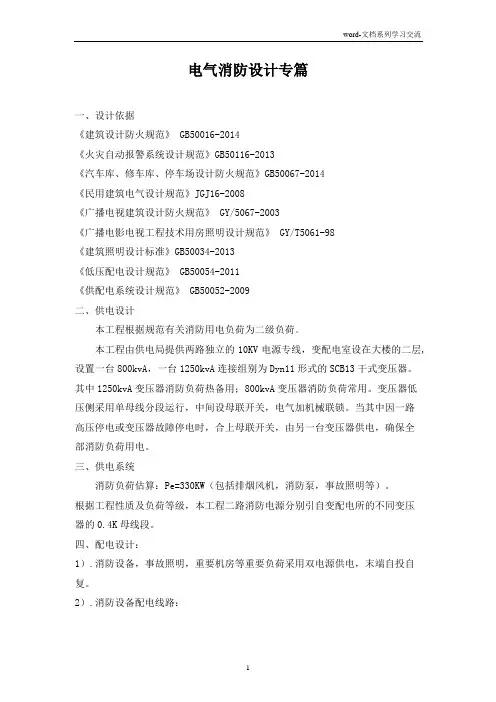

电气消防设计专篇一、设计依据《建筑设计防火规范》 GB50016-2014《火灾自动报警系统设计规范》GB50116-2013《汽车库、修车库、停车场设计防火规范》GB50067-2014《民用建筑电气设计规范》JGJ16-2008《广播电视建筑设计防火规范》 GY/5067-2003《广播电影电视工程技术用房照明设计规范》 GY/T5061-98《建筑照明设计标准》GB50034-2013《低压配电设计规范》 GB50054-2011《供配电系统设计规范》 GB50052-2009二、供电设计本工程根据规范有关消防用电负荷为二级负荷。

本工程由供电局提供两路独立的10KV电源专线，变配电室设在大楼的二层,设置一台800kvA，一台1250kvA连接组别为Dyn11形式的SCB13干式变压器。

其中1250kvA变压器消防负荷热备用；800kvA变压器消防负荷常用。

变压器低压侧采用单母线分段运行，中间设母联开关，电气加机械联锁。

当其中因一路高压停电或变压器故障停电时，合上母联开关，由另一台变压器供电，确保全部消防负荷用电。

三、供电系统消防负荷估算：Pe=330KW（包括排烟风机，消防泵，事故照明等）。

根据工程性质及负荷等级，本工程二路消防电源分别引自变配电所的不同变压器的0.4K母线段。

四、配电设计：1）.消防设备，事故照明，重要机房等重要负荷采用双电源供电，末端自投自复。

2）.消防设备配电线路：1，消防动力负荷配电干线电缆在消防电井单独敷设，采用交联低烟无卤聚乙烯绝缘铜芯耐火电缆走防火桥架敷设（750°C,90分钟）。

2，消防配电支线要求穿金属管或在消防防火桥架内敷设。

穿管暗敷时，应敷设在不燃烧体的结构层内，且保护层厚度不小于30mm。

当采用明敷设时，要求在金属管、线槽上采取喷涂防火涂料。

由顶板接线盒至消防设备的金属软管也需采取防火保护措施。

3）.本工程采用TN-S保护系统。

消防控制室接地采用BV-32mm2专用接地引下线至基础接地，接地电阻值不应大于1Ω。

电气消防设计说明专篇范文预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制电气消防设计说明专篇电气施工图消防设计说明1、设计依据1.1 建筑概况1.1.1工程位于省市区。

1.1.2（对于建筑群的工程概况，由我院总体负责工程）·总建筑面积㎡，一、二类建筑面积㎡。

·工程由个单体组成，单体性质。

·工程供电电压。

电源为路（回）。

·消防控制室设在。

·消防水泵房设在。

1.1.3对单项工程（本单体工程为建筑群的一个子项）·总建筑面积㎡。

地下层，主要功能。

地上层，主要功能。

·消防控制室设在。

·本工程属于类建筑，建筑主体高度 m，裙房建筑高度 m。

耐火等级为级，按级火灾自动报警系统保护对象设计。

1.2 消防部门对初步设计的审批意见。

1.3 建设单位提供的设计任务书及设计要求。

1.4 相关专业提供给本专业的工程设计资料。

1.5 国家现行的主要规范、规程及相关行业标准：《供配电系统设计规范》 GB50052-《低压配电设计规范》 GB50054-《高层民用建筑设计防火规范》 GB50045-95（）《建筑设计防火规范》 GB50016-《火灾自动报警系统设计规范》 GB50116-98《汽车库、修车库、停车场设计防火规范》 GB50067-97《民用建筑电气设计规范》 JGJ 16-《气体灭火系统设计规范》 GB50370- 等。

2、设计范围本项目设计包括红线以内的以下系统。

（1）火灾自动报警及消防联动系统。

（2）火灾警报及应急广播系统。

（3）消防电话系统。

（4）气体灭火系统（5）漏电火灾报警系统3、火灾自动报警及消防联动系统3.1．消防控制室3.1.1本工程消防控制室设在层，设有直接通往室外的出口，且门口处应设置明显的标志。

3.1.2消防控制室报警控制设备，由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防电话设备、电梯监控盘、电源设备以及（其它设备）等组成。

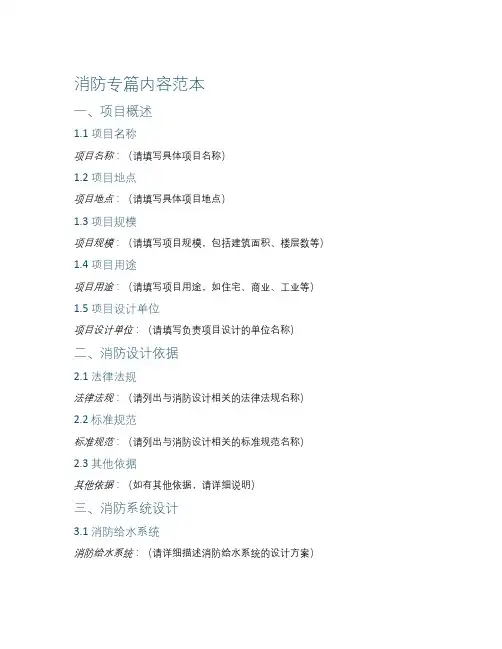

消防专篇内容范本一、项目概述1.1 项目名称项目名称：（请填写具体项目名称）1.2 项目地点项目地点：（请填写具体项目地点）1.3 项目规模项目规模：（请填写项目规模，包括建筑面积、楼层数等）1.4 项目用途项目用途：（请填写项目用途，如住宅、商业、工业等）1.5 项目设计单位项目设计单位：（请填写负责项目设计的单位名称）二、消防设计依据2.1 法律法规法律法规：（请列出与消防设计相关的法律法规名称）2.2 标准规范标准规范：（请列出与消防设计相关的标准规范名称）2.3 其他依据其他依据：（如有其他依据，请详细说明）三、消防系统设计3.1 消防给水系统消防给水系统：（请详细描述消防给水系统的设计方案）3.2 火灾自动报警系统火灾自动报警系统：（请详细描述火灾自动报警系统的设计方案）3.3 消防电气系统消防电气系统：（请详细描述消防电气系统的设计方案）3.4 消防通讯系统消防通讯系统：（请详细描述消防通讯系统的设计方案）3.5 消防排烟系统消防排烟系统：（请详细描述消防排烟系统的设计方案）3.6 其他消防系统其他消防系统：（如有其他消防系统，请详细描述）四、消防设施配置4.1 灭火器配置灭火器配置：（请详细描述灭火器的配置方案）4.2 消火栓配置消火栓配置：（请详细描述消火栓的配置方案）4.3 消防水泵配置消防水泵配置：（请详细描述消防水泵的配置方案）4.4 其他消防设施其他消防设施：（如有其他消防设施，请详细描述）五、消防管理措施5.1 消防组织架构消防组织架构：（请描述项目的消防组织架构）5.2 消防培训计划消防培训计划：（请描述项目的消防培训计划）5.3 消防演练计划消防演练计划：（请描述项目的消防演练计划）5.4 消防检查与维护消防检查与维护：（请描述项目的消防检查与维护计划）六、消防验收要求6.1 验收标准验收标准：（请列出消防验收的标准）6.2 验收程序验收程序：（请描述消防验收的程序）6.3 验收文件验收文件：（请列出消防验收所需的文件）七、附则7.1 保密条款保密条款：（请描述保密条款的具体内容）7.2 法律适用法律适用：（请描述适用的法律）7.3 争议解决争议解决：（请描述争议解决的方式）7.4 其他条款其他条款：（如有其他需要说明的条款，请详细描述）以上为消防专篇内容范本，具体内容需根据实际情况填写。

消防系统设计专篇－电气专业一工程简介：1、建筑概况：2、电气概况：建筑物拟设一座变电室。

商业、公寓分别设置变压器，分别供电给公寓及商业与地下。

变电室均设在地下一层（地下二层设电缆夹层）由城市电网不同的上级开闭站引来双路10KV电源，同时供电,互为备用。

3、负荷分级：按国家规范要求,一级负荷为:建筑物中的消防用电;应急照明；疏散照明及各弱电机房用电。

一级负荷中的消防用电、应急照明、疏散照明、各弱电机房用电，均采用双路供电末端互投, 应急照明和疏散照明灯具均带有备用电池，火灾情况下，点亮时间不小于60分钟。

商业营业厅经营管理用的电子计算机系统电源和各弱电机房的重要设备均随机配有UPS电源。

二级负荷：自动扶梯和客梯电力。

其余为三级负荷。

二、设计依据:1、《民用建筑电气设计规范》JGJ 16-2008；2、《火灾自动报警系统设计规范》GB50116-98；3、《建筑电气通用图集》92DQ；4、《高层民用建筑设计防火规范》 GB50045-95（2005年版）5、《建筑物防雷设计规范》 GB50057-94 (2000年版)6、人民防空工程设计防火规范 GB50098-987、汽车库，修车库，停车场设计防火规范 GB50067-97建设单位委托设计任务书及设计要求。

三、消防报警控制系统:1、本工程按Ⅰ类防火建筑设计消防系统,采用总体保护方式,在建筑物内建材营业区地下一层设消防控制中心，公寓及商业各自设有消防控制室，各自分别管理。

消防控制中心与各消防值班室设有通讯联络，消防值班室具有火灾自动报警功能。

2、本工程采用智能火灾报警控制系统，火灾报警回路采用二线环路总线方式。

3、火灾报警系统主机应具备以下功能：3.1主机采用计算机容错技术(双CPU)，以保证系统安全可靠的运行；3.2主机采用模块式结构设计，系统配置灵活，易于扩展，并有强大的软件支持；3.3探测回路是从两端供电和监控的二线制回路，并可从任意位置引出分支；3.4探测回路具备抗短路和开路功能；4、按规范要求，并根据各种场所火灾的特点配置不同种类的火灾探测器，4.1在地下车库、开水间设感温探测器;4.2在公共走道采用感烟探测器；4.3为节约投资,在大空间营业区设多个非编码探测器合占一个地址的布线方式；5、建筑物内设有人工手动报警按钮和直通报警电话。

四、电气消防系统●电气消防设计主要依据.方案设计批文《民用建筑电气设计规范》（JGJ/T.16-2008）《高层民用建筑设计防火规范》（GB 50045-95）2005年版《住宅设计规范》（GB 50096-1999）(2003年版)《住宅建筑规范》（GB 50368-2005）《汽车库、修车库、停车场设计防火规范》（GB 50067-97）《10KV及以下变电所设计规范》（GB50053-94）《低压配电设计规范》（GB50054-95）《建筑防雷设计规范》（GB50057-94）2000年版《供配电系统设计规范》（GB50052-95）《建筑照明设计标准》（GB50034-2004）《建筑电子信息系统防雷技术规范》（GB50343-2004）《火灾自动报警设计规范》(GB50116-98)，1. 概述本栋建筑为C5-3地块G1栋高层住宅。

消防电梯、消防水泵、消防风机及应急照明等消防负荷属于一级负荷。

2．消防电源本栋建筑电源由地下一层的变配电所引来；为满足消防负荷及其它重要负荷供电要求，另设置1台应急柴油发电机组。

消防用电设备均采用专用回路供电，配电设备设有明显标志，消防用电设备线路过负荷保护作用于信号，不切断电路。

消防电梯、消防水泵、消防风机及应急照明等消防负荷采用双电源供电，并在末端自动切换。

在变电所低压侧，设有应急母线段，该母线段由市电或发电机组供电，两者间设有电气和机械联锁。

3. 导线选择及敷设消防设备和应急照明配电干线选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套电力电缆（WDZBN-YJY）；消防设备控制电缆选用低烟无卤阻燃耐火型交联聚乙烯绝缘聚烯烃护套控制电缆（WDZBN-KYJY）；线路一般于电缆桥架内敷设（竖井内电缆桥架采用梯级式，竖井外消防电源及控制线路分别穿槽式电缆桥架，竖井外其它电缆穿托盘式电缆桥架），消防用槽式电缆桥架外壁均涂防火漆保护。

火灾广播线路竖井内独立穿钢管明敷（管外壁涂防火涂料）,竖井外穿阻燃PVC管暗敷；火灾报警系统其它线路竖井内穿耐火线槽敷设，竖井外穿阻燃PVC管暗敷，若必须明敷则穿钢管（管外壁涂防火涂料）。

xxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxx消防专篇（专项设计说明）中联西北工程设计研究院2013年6月4日目录一、设计依据 3二、概述 3三、总图防火 3四、建筑 44.1立库部分 64.2平库部分 64.3夹层仓库部分 74.4配套仓储楼 84.5人防地下室 94.6各防火分区疏散宽度及各项消防指标 10五、结构 11六、消防给排水设计 126.1消防设计 126.1.1室外消防设计： 126.1.2室内消火栓设计： 126.1.3室内自动喷水灭火系统： 13 6.1.4建筑灭火器的配置： 146.1.6消防水泵房及蓄水池 146.1.7其它 15七、通风 157.1设计范围 157.2防火设计 15八、电气 168.1系统组成 168.2消防控制室 168.3火灾自动报警系统 168.4消防联动控制 178.5、火灾应急广播系统 198.6、消防直通对讲电话系统 208.7、电梯控制系统 208.8、电源及接地 208.9、消防系统线路敷设要求 208.10、消防系统线路敷设要求 218.11、火灾漏电报警系统 21消防专篇一、设计依据《建筑设计防火规范》GB50015-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《建筑灭火器配置设计规范》GB50140-2005《建筑给水排水设计规范》GB50015-2003《民用建筑电气设计规范》JGJ16-2008《供配电系统设计规范》GB50052-95《建筑物防雷设计规范》GB50057-94（2000年版）《上海市大型物流仓库消防设计若干规定》沪消〔2006〕303号《民用建筑工程室内环境污染控制规范》GB50368-2005等。

二、概述本工程为xxxxxxxxxx项目，新建高层立库（一）、立库（二）、多层平库（一）、平库（二），多层仓库和配套仓储楼各一座。

各仓库耐火等级均为一级。

三、总图防火项目基地内新建立库（一）、立库（二），沿基地东西向布置，两座立库中部设置48m宽物流集散区，集散区车辆双向排满后中部预留22~25m宽集散通道，集散区底层架空8m净高，上部二、三层设置14.9m进深外廊式仓库分别沿立库宽度方向布置，在二、三层仓库两端和中间分别设置空中连廊将两侧仓库交通疏散连接，集散区中部自然形成26m宽采光、通风天井。

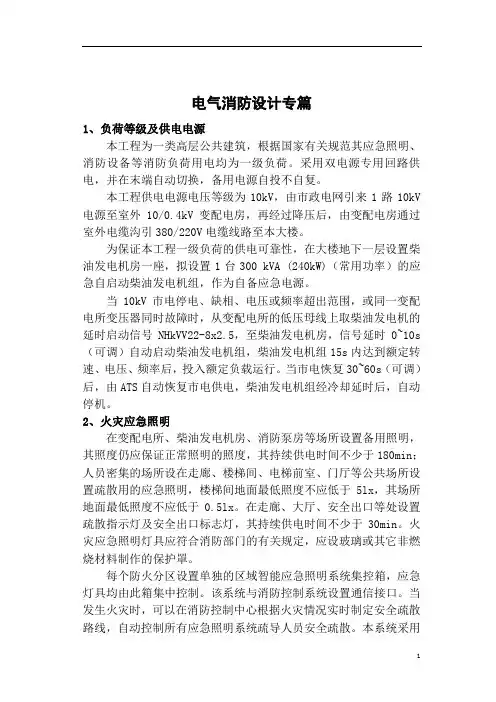

电气消防设计专篇1、负荷等级及供电电源本工程为一类高层公共建筑，根据国家有关规范其应急照明、消防设备等消防负荷用电均为一级负荷。

采用双电源专用回路供电，并在末端自动切换，备用电源自投不自复。

本工程供电电源电压等级为10kV，由市政电网引来1路10kV 电源至室外10/0.4kV变配电房，再经过降压后，由变配电房通过室外电缆沟引380/220V电缆线路至本大楼。

为保证本工程一级负荷的供电可靠性，在大楼地下一层设置柴油发电机房一座，拟设置1台300 kVA (240kW)（常用功率）的应急自启动柴油发电机组，作为自备应急电源。

当10kV市电停电、缺相、电压或频率超出范围，或同一变配电所变压器同时故障时，从变配电所的低压母线上取柴油发电机的延时启动信号NHkVV22-8x2.5，至柴油发电机房，信号延时0~10s （可调）自动启动柴油发电机组，柴油发电机组15s内达到额定转速、电压、频率后，投入额定负载运行。

当市电恢复30~60s（可调）后，由ATS自动恢复市电供电，柴油发电机组经冷却延时后，自动停机。

2、火灾应急照明在变配电所、柴油发电机房、消防泵房等场所设置备用照明，其照度仍应保证正常照明的照度，其持续供电时间不少于180min；人员密集的场所设在走廊、楼梯间、电梯前室、门厅等公共场所设置疏散用的应急照明，楼梯间地面最低照度不应低于5lx，其场所地面最低照度不应低于0.5lx。

在走廊、大厅、安全出口等处设置疏散指示灯及安全出口标志灯，其持续供电时间不少于30min。

火灾应急照明灯具应符合消防部门的有关规定，应设玻璃或其它非燃烧材料制作的保护罩。

每个防火分区设置单独的区域智能应急照明系统集控箱，应急灯具均由此箱集中控制。

该系统与消防控制系统设置通信接口。

当发生火灾时，可以在消防控制中心根据火灾情况实时制定安全疏散路线，自动控制所有应急照明系统疏导人员安全疏散。

本系统采用集中控制型消防应急标志灯具，灯具自带独立地址，系统对终端灯具实时在线巡检，并显示所有工作状态，当系统内任一设备发生故障时，应发出声光报警信号，排障后，报警自动消除。

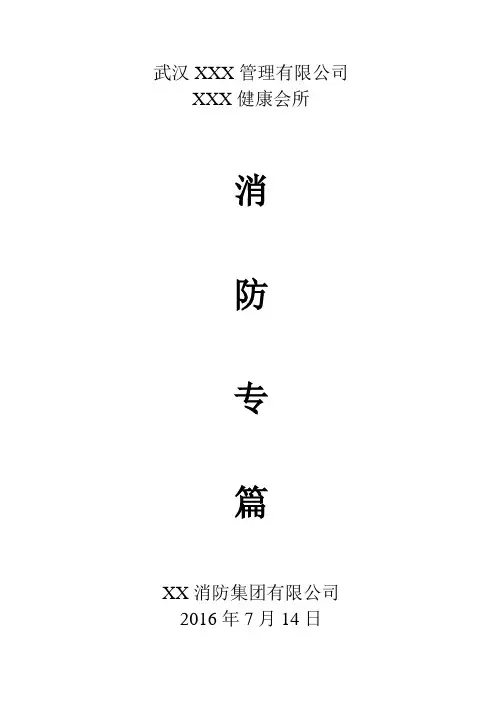

武汉XXX管理有限公司XXX健康会所消防专篇XX消防集团有限公司2016年7月14日设计单位法人代表：技术总负责人：项目负责人：专业负责人：目录1、设计依据2、工程概述3、消防给水4、自动喷淋5、火灾自动报警系统6、消防联动控制系统7、消火栓泵控制8、自动喷淋泵控制9、非消防电源控制10、消防排烟风机的控制11、消防系统线路敷设第一章设计依据1、建设单位提供的本工程设计要求2、《民用建筑设计通则》GB50352-20053、《建筑设计防火规范》GB50016-20144、《自动喷水灭火系统设计规范》（GB50084-2001）5、《火灾自动报警系统设计规范》（GB50116-2013）6、《无障碍设计规范》GB50763-20127、《民用建筑工程室内环境污染控制规范》GB50325-20108、《公共建筑节能设计标准》GB50189-20059、《建筑灭火器配置设计规范》GB50140-200510、《建筑物防雷设计规范》GB50057-201011、其它国家现行有关施工质量验收规范及验收统一标准第二章工程概况2.1 建设单位概况XXX健康会所位于武汉市XXX,建设单位为:武汉XXX有限公司。

XX大厦为钢混结构,地上21层及地下1层,现要消防改造建筑的面积为:1376.67平方米。

2.2 设计承担的范围武汉XXX管理有限公司委托XX消防集团公司，对其XXX会所的二次装修消防设施改造，进行设计。

2.3 项目概况2.3.1 项目名称：XXX会所2.3.2 建设单位：武汉XXX管理有限公司2.3.3 建设地点：武汉市XXX2.3.4 规划性质：商业第三章消防设计3.1 消火栓系统设计3.1.1本次设计范围为地下一层局部，大楼的原消火栓系统功能不变，该会所内的消火栓原只有2套室内消火栓。

现根据《建筑设计防火规范》的要求，增设1套室内消火栓。

以满足规范要求的保护区域内任一地点均有2股充实水柱能够同时到达功能。

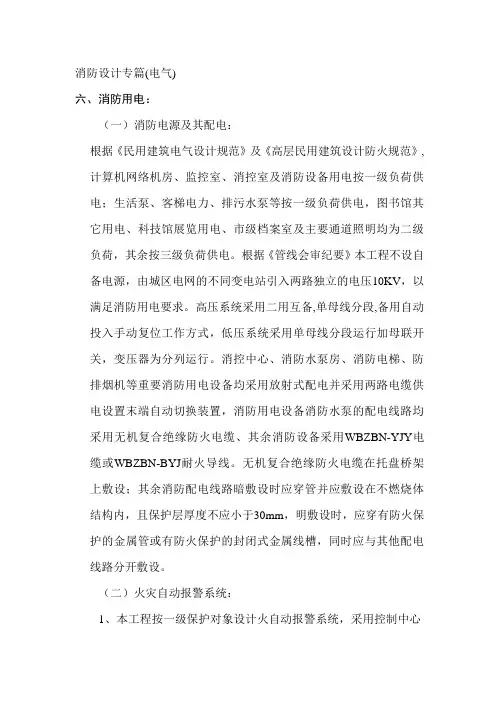

消防设计专篇(电气)六、消防用电：（一）消防电源及其配电：根据《民用建筑电气设计规范》及《高层民用建筑设计防火规范》,计算机网络机房、监控室、消控室及消防设备用电按一级负荷供电；生活泵、客梯电力、排污水泵等按一级负荷供电，图书馆其它用电、科技馆展览用电、市级档案室及主要通道照明均为二级负荷，其余按三级负荷供电。

根据《管线会审纪要》本工程不设自备电源，由城区电网的不同变电站引入两路独立的电压10KV，以满足消防用电要求。

高压系统采用二用互备,单母线分段,备用自动投入手动复位工作方式，低压系统采用单母线分段运行加母联开关，变压器为分列运行。

消控中心、消防水泵房、消防电梯、防排烟机等重要消防用电设备均采用放射式配电并采用两路电缆供电设置末端自动切换装置，消防用电设备消防水泵的配电线路均采用无机复合绝缘防火电缆、其余消防设备采用WBZBN-YJY电缆或WBZBN-BYJ耐火导线。

无机复合绝缘防火电缆在托盘桥架上敷设；其余消防配电线路暗敷设时应穿管并应敷设在不燃烧体结构内，且保护层厚度不应小于30mm，明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽，同时应与其他配电线路分开敷设。

（二）火灾自动报警系统：1、本工程按一级保护对象设计火自动报警系统，采用控制中心报警系统，消防控制中心设在科技馆一层(三馆合用一处)。

消控中心设置智能型火灾报警控制器，消防联动控制设备，火灾应急广播，消防专用电话，彩色CRT，打印机等设备，及“119”专线电话，火灾自动报警系统除由消防电源作主电源外应有直流备用电源，系统设有专用接地干线，并在消控室内设置专用接地板。

2、在楼内办公室、各功能用房、门厅、走道、设备机房，消防电梯和防烟楼梯的前室及合用前室，地下室，变配电所，配电间等场所设置火灾探测器，每个防火分区均设置手动火灾报警按钮，从一个防火分区内的任何位置到最邻近的一个火灾报警按钮的距离均不大于30m，所有报警信号均通过总线进入火灾报警控制器。

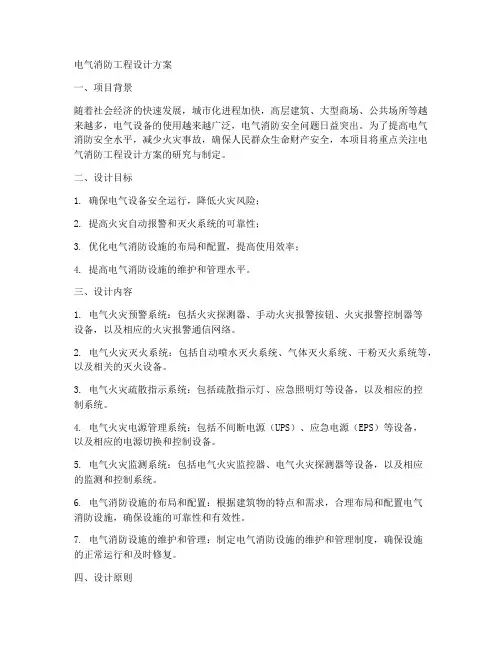

电气消防工程设计方案一、项目背景随着社会经济的快速发展，城市化进程加快，高层建筑、大型商场、公共场所等越来越多，电气设备的使用越来越广泛，电气消防安全问题日益突出。

为了提高电气消防安全水平，减少火灾事故，确保人民群众生命财产安全，本项目将重点关注电气消防工程设计方案的研究与制定。

二、设计目标1. 确保电气设备安全运行，降低火灾风险；2. 提高火灾自动报警和灭火系统的可靠性；3. 优化电气消防设施的布局和配置，提高使用效率；4. 提高电气消防设施的维护和管理水平。

三、设计内容1. 电气火灾预警系统：包括火灾探测器、手动火灾报警按钮、火灾报警控制器等设备，以及相应的火灾报警通信网络。

2. 电气火灾灭火系统：包括自动喷水灭火系统、气体灭火系统、干粉灭火系统等，以及相关的灭火设备。

3. 电气火灾疏散指示系统：包括疏散指示灯、应急照明灯等设备，以及相应的控制系统。

4. 电气火灾电源管理系统：包括不间断电源（UPS）、应急电源（EPS）等设备，以及相应的电源切换和控制设备。

5. 电气火灾监测系统：包括电气火灾监控器、电气火灾探测器等设备，以及相应的监测和控制系统。

6. 电气消防设施的布局和配置：根据建筑物的特点和需求，合理布局和配置电气消防设施，确保设施的可靠性和有效性。

7. 电气消防设施的维护和管理：制定电气消防设施的维护和管理制度，确保设施的正常运行和及时修复。

四、设计原则1. 符合国家和行业的消防法规和技术标准；2. 结合建筑物的特点和需求，做到合理、经济、安全；3. 选用先进、可靠、成熟的电气消防产品和技术；4. 考虑电气消防设施的兼容性和扩展性；5. 注重电气消防设施的维护和管理。

五、设计步骤1. 收集和分析相关资料，了解建筑物的特点和需求；2. 依据国家和行业的消防法规和技术标准，确定电气消防设施的类型和配置；3. 选择合适的电气消防产品和技术，制定详细的设计方案；4. 进行设计方案的审核和修改，确保方案的合理性和可行性；5. 编制电气消防工程设计文件，包括设计说明书、施工图等；6. 配合施工单位进行施工安装，确保施工质量；7. 进行施工验收和调试，确保电气消防设施的正常运行；8. 培训相关人员进行电气消防设施的维护和管理。

电气消防专篇1.设计依据：1.1.国家和地方的有关设计规范、标准：《民用建筑设计通则》 GB50352-2005《供配电系统设计规范》 GB50052-2009《汽车库、修车库、停车场设计防火规范》 GB50067-2014《建筑照明设计标准》 GB50034-2013《建筑设计防火规范》 GB50016-2014《智能建筑设计标准》 GB/T50314-2006《火灾自动报警系统设计规范》 GB50116-2013《火灾自动报警系统施工及验收规范》 GB50166－2007《消防通信指挥系统施工及验收规范》 GB50401-2007《城市消防远程监控系统技术规范》 GB50440-2007《消防控制室通用技术要求》 GB25506－2010《建筑电气工程施工质量验收规范》 GB50303-2002《人民防空工程设计防火规范》 GB50098-2009《民用建筑电气设计规范》 JGJ16-2008《民用建筑电气防火设计规程》 DG/TJ08-2048-2008，J11323-2008其它有效的相关规范及标准1.2.相关专业提供给本专业的工程设计资料1.3.建设单位提供的消防部门认定的工程设计资料，1.4.建设单位设计任务书及设计要求2.负荷等级与供电电源2.1.负荷等级：1)主楼及商场的负荷等级:1)本工程主体建筑属一类高层建筑，消防用电设备（包括消防泵、防排烟风机、防火卷帘、消防电梯、火灾自动报警系统、应急照明等）、安防系统、电子信息设备机房用电、走道照明、值班照明、大厅照明、障碍照明（航空障碍灯）、生活水泵、排污泵、客梯、擦窗机、大型商场中营业厅备用照明等用电均为一级负荷；其中大型商场的经营管理用计算机系统用电为一级负荷中特别重要负荷；2)自动扶梯、空调机房为二级负荷。

3)其余负荷为三级负荷。

2)剧场的负荷等级: 1)消防用电设备（包括消防泵、防排烟风机、防火卷帘、消防电梯、火灾自动报警系统、应急照明等）、安防系统、电子信息设备机房用电、剧场的舞台照明、贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播用电等用电均为一级负荷；其中剧场的调光用计算机系统用电为一级负荷中特别重要负荷。

□□□（单位名称及工程名称）□□□消防系统设计专篇申报单位：设计单位：××××年×月×日目录1、扉页2、工程概况3、装饰消防4、消防疏散及防火分区5、消防给水6、电气消防7、消防通风消防设计报批文件法定代表人：技术总负责人：项目负责人：校对：复核：消防设计：×××××设计公司证书等级：×级设计证书编号：×××××××上海市杨浦区四平路××××号×室××××年×月×日消防设计专篇第一节工程概况一、设计依据1、《建筑设计防火规范》（GB 50016-2014）2、《消防给水及消火栓系统技术规范》（GB50974-2014）3、《自动喷水灭火系统设计规范》（GB50084-2001）2005版4、《火灾自动报警系统设计规范》（GB 50116-2013）5、《浙江省消防技术规范难点问题操作技术指南》浙公通字（2015）54号二、工程概况及设计范围1、工程名称：××××××××××××××××内装修工程。

2、工程地址：××××××××××××××××××××××。

3、设计范围：×××××××旗舰店3楼局部升级改造（含内装修平顶地改造、电气设施改造、消火栓系统、喷淋系统、火灾自动报警系统、消防应急疏散系统、消防通风系统）设计。

消防设计专篇2013⽬录1设计依据 (2)1.1 编制依据 (2)1.2 设计原则 (2)1.3 设计采⽤的主要标准及规范 (3)2 ⼯程概况 (4)2.1 建设单位概况及建设性质 (4)2.2 设计范围 (6)2.3 ⽣产规模 (6)2.4 ⼯艺流程简述 (8)2.5 主要⼯艺设备 (8)2.6 项⽬建设地⽔⽂地质条件 (9)2.7 区域位置 (12)3 装置⽕灾危险分析 (13)3.1 ⽕灾危险性分析 (13)3.2 ⽣产运⾏过程中主要危害分析 (13)4 防⽕安全措施 (14)4.1 总平⾯布置 (14)4.2 危险物料的安全控制 (14)4.3 ⽕灾报警系统 (15)4.4 防雷、防静电及保护接地设计原则 (16) 4.5供电安全 (17)4.6 建构筑物防⽕ (19)4.7 建筑物排烟通风措施 (20)5消防系统设计 (20)5.1 消防专业设计规定 (20)5.2 ⼯程的消防环境状况 (21)5.3 消防设计 (21)5.4 其他 (23)5.5 机动消防设施 (25)6消防专项投资 (25)7 消防附图 (26)1设计依据1.1 编制依据1.1.1 项⽬可⾏性研究报告1）中化化⼯科学技术研究总院为新疆中油⼤洋化⼯有限公司编制“新疆中油⼤洋化⼯有限公司2万t/a甲醇汽油1万t/a醇基燃料⽣产储存项⽬”可⾏性研究报告书。

2）新疆中油⼤洋化⼯有限公司提供的设计基础资料、⼯艺技术要求及设计范围为设计依据，进⾏设计。

3）国家⽯油和化学⼯业局颁布的“化⼯投资项⽬经济评价参数”。

4）化⼯部颁发的“化⼯建设项⽬可⾏性研究报告内容和深度的规定”。

1.1.2 项⽬设计依据1）关于“新疆中油⼤洋化⼯有限公司2万t/a甲醇汽油1万t/a醇基燃料⽣产储存项⽬”建设项⽬备案通知（昌⾼管发【2011】9号）2）新疆中油⼤洋化⼯有限公司与内蒙古轻化⼯业设计院签订的“新疆中油⼤洋化⼯有限公司2万t/a甲醇汽油1万t/a醇基燃料⽣产储存项⽬”设计任务委托书。

第二节电气设计说明一、设计规范１、《建筑设计防火规范》ＧB５00１6—２01４２、《民用建筑电气设计规范》ＪGJ １6—20083、《火灾自动报警系统设计规范》GＢ50116-２0１３4、《汽车库、修车库、停车场设计防火规范》ＧＢ５０0６７-2０１４。

二、消防电源、配电线路及电器装置1、本工程消防用电设备、应急照明等为二级负荷，其它用电负荷为三级负荷.2、消防用电设备配电线路均采用矿物绝缘电缆、耐火电缆(电线)在地下室或竖井内封闭式金属防火桥架敷设。

3、本工程电源引自一期已建一层变配电室低压屏.为保证消防用电设备供电的可靠性,一期柴油发电机房设有200KW(２５0KVA）应急柴油发电机组一台.机组为自启动型，并能在3０秒内供电。

机组启动信号取变配电室变压器下出线开关的辅助与关系。

４、消防配电线路均采用阻燃或耐火电缆（电线）暗敷时,应穿管并敷设在不燃烧体结构内且保护硬度不小于30mｍ,明敷时,应穿有防火保护的金属管或有防火保护的封闭式金属线槽。

5、应急照明及疏散指示灯具应选用设有玻璃保护罩或其它不燃烧材料制作的(保护罩)灯具,采用分散就地蓄电池供电应急照明系统,应急照明持续供电时间为90ｍin。

6、应急照明平时采用就地控制方式，火灾时由消控室自动控制点亮所有应急灯.7、消防设备用房等的照明１０0％为应急照明，其它公共场所应急照明按不少于正常照明的１5%设置。

8、在大空间用房、走廊、楼梯间及其前室、主要出入口等场所设置疏散照明，在疏散走道、楼梯间及其转角处等部位设置疏散方向标志灯。

三、火灾自动报警系统和消控室本工程火灾自动报警系统采用集中报警系统型式。

消防控制室设于二期教学楼地上一层,控制室设有一门可直拔119电话、图形显示装置、火灾报警及联动控制器、消防联动控制设备、消防广播,警报及通讯设备等设备．火灾自动报警系统除由消防电源作主要电源外,另按产品规定设置配套的消防设备用蓄电池。

１、本工程消防联动控制主要包含以下内容：（１)、消火栓泵控制１)联动控制方式,应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或子动状态影响.当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联功控制器联动控制消火栓泵的启动。

'-消防设计专篇及消防设计专篇包含的内容国家、省级要点工程和其余设置建筑自动消防设备的建筑工程设计应该编制消防设计专篇。

该专篇包含设计依照、工程概略说明和工程项目中波及的以下内容:(1)总平面布局如平面部署中波及消防安全的防火间距、消防车道、消防水源等；(2)建筑的火灾危险性类型和耐火等级；(3)建筑防火防烟分区和建筑结构；(4)安全分散和消防电梯；(5)消防给水和自动灭火系统；(6)防烟排烟和通风空调系统的防火设计；(7)消防电源及配电；(8)火灾应急照明、应急广播和分散指示标记；(9)火灾自动报警系统和消防控制室；(10)建筑内部装饰的防火设计；(11)建筑灭火器配置；(12)有爆炸危险的甲、乙类厂房的防爆设计；(13)国家工程建设标准中有关消防设计的其余内容。

注：关于消防用水量、水池容量、排烟量、送风量等需要计算的数据应附计算过程。

建筑工程设计说明消防专篇内容建筑工程设计说明消防专篇内容新建、扩建、改建建筑工程应编写《建筑工程消防设计消防专篇》，《建筑工程消防设计消防专篇》应包含以下内容（注：带*号的为一定说明事项，其余可依据需要确立能否进行说明）：一、土建（民用建筑）（一）概略：*1 、列举设计所依照的消防技术规范。

*2 、概括建筑物的层数、高度、总建筑面积、各层的详细使用功能。

*3 、依据建筑物的使用性质按《高规》第 3.0.1 条确立建筑物的建筑功能分类：商住楼、住宅楼、综合楼、医院、教课楼、办公楼等等。

说明建筑物能否设有中央空调系统，确立建筑物能否属于高级旅店、高级住所，能否属于重要的办公楼、科研楼、档案楼。

区分建筑类型：一类高层、二类高层、多层。

*4 、说明建筑物的耐火等级（一级至四级），各建筑构件的焚烧性能、耐火极限及采纳的防火保护举措。

5、建筑物外墙设置玻璃幕墙时，应说明玻璃幕墙的防火举措。

（二）总平面部署*1 、概括建筑物周围（详细到东、西、南、北面）其余建修建物的基本状况（建筑高度、层数、功能等），周围有厂房、库房、储罐时，应明确厂房、库房、储罐的生产（储藏）火灾危险性类型，库房及储罐应进一步明确储量等技术参数，说明拟建建筑与周围建筑物的防火间距。
