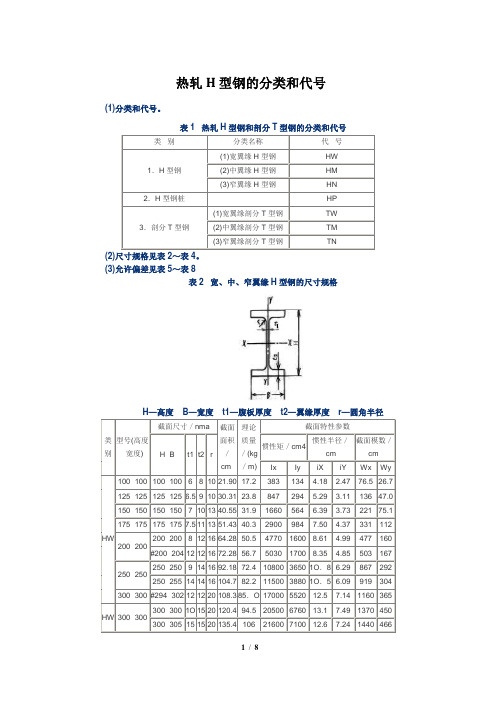

H型钢分类

热轧H型钢的分类和代号(1)分类和代号。

表1 热轧H型钢和剖分T型钢的分类和代号类别分类名称代号1．H型钢(1)宽翼缘H型钢HW(2)中翼缘H型钢HM(3)窄翼缘H型钢HN2．H型钢桩HP3．剖分T型钢(1)宽翼缘剖分T型钢TW(2)中翼缘剖分T型钢TM(3)窄翼缘剖分T型钢TN(2)尺寸规格见表2～表4。

(3)允许偏差见表5～表8表2 宽、中、窄翼缘H型钢的尺寸规格类别型号(高度×宽度)截面尺寸／nma 截面面积／cm²理论质量／(kg／m)截面特性参数H×B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm³Ix Iy iX iY Wx WyHW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112200×200200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160#200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167250×250250×250 9 14 16 92.18 72.4 10800 3650 1O．8 6.29 867 292250×255 14 14 16 104.7 82.2 11500 3880 1O．5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85．O 17000 5520 12.5 7.14 1160 365HW 300×300 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21600 7100 12.6 7.24 1440 466400×200 8 13 16 84.12 66.0 23700 1740 16.8 4.54 1190 174 #450×150 #450×150 9 14 20 83.41 65.5 27100 793 18．O 3.08 1200 106450×200 446×199 8 12 20 84.95 66.7 29000 1580 18.5 4.31 1300 159 450×200 9 14 20 97.41 76.5 33700 1870 18.6 4.38 1500 187#500×150 #500×150****2098.2377.1 38500 907 19.8 3.04 1540 121500×200 496×199 9 14 20 101.3 79.5 41900 1840 20.3 4.27 1690 185 500×200 10 16 20 114.2 89.6 47800 2140 20.5 4.33 1910 214HN 500×200 #506×201 11 19 20 131.3 103 56500 2580 20.8 4.43 2230 257 600×200596×199 10 15 24 121.2 95.1 69300 1980 23.9 4.04 2330 199600×200 1 17 24 135.2 106 78200 2280 24.1 4.11 2610 228#606×201 12 20 24 153.3 120 910()0 2720 24.4 4.21 3000 271 700×300#692×300 13 20 28 211.5 166 172000 9020 28.6 6.53 4980 602700×300 13 24 28 235.5 185 201000 10800 29.3 6.78 5760 722 *800×300*792×300 14 22 28 243.4 191 254000 9930 32.3 6.39 6400 662*800×300 14 26 28 267.4 210 292000 11700 33．O 6.62 7290 782 *900×300*890×299 15 23 28 270.9 213 345000 10300 35.7 6.16 7760 688*900×300 16 28 28 309.8 243 411000 12600 36.4 6.39 9140 843*912×302 18 34 28 364.0 286 498000 15700 37.0 6.56 10900 1040注：1．“#”表示的规格为非常用规格。

astm美标标准h型钢规格摘要：I.简介- 介绍ASTM 美标标准H 型钢II.H 型钢的规格和分类- 按照材质分类- A36/A572：碳素结构钢- A992：低合金钢- 按照尺寸分类- W 型钢：翼缘宽度较大的H 型钢- HP 型钢：翼缘宽度较小的H 型钢III.H 型钢的优点- 结构科学合理- 塑性和柔韧性好- 结构稳定性高- 适用于承受振动和冲击载荷大的建筑结构IV.H 型钢的应用- 钢结构建筑- 桥梁结构- 机械支架正文：ASTM 美标标准H 型钢是一种广泛应用于建筑、桥梁和机械支架等领域的钢结构材料。

它具有科学合理的结构设计，优良的力学性能和稳定的结构性能，被广泛认为是现代建筑工程中理想的结构材料之一。

根据ASTM 标准，H 型钢按照材质可以分为A36/A572 碳素结构钢和A992 低合金钢两种。

其中，A36/A572 碳素结构钢具有较高的强度和耐磨性，适用于一般的建筑和工程结构；A992 低合金钢则具有更好的抗腐蚀性和耐候性，适用于较为恶劣的环境条件。

H 型钢按照尺寸可以分为W 型钢和HP 型钢。

W 型钢的翼缘宽度较大，适用于跨度较大的建筑结构和桥梁结构；HP 型钢的翼缘宽度较小，适用于较小的建筑和工程结构。

H 型钢具有许多优点，包括科学合理的结构设计、优良的力学性能、稳定的结构性能和良好的耐腐蚀性等。

这些优点使得H 型钢在建筑、桥梁和机械支架等领域有着广泛的应用。

在建筑领域，H 型钢可以用于建筑结构的框架、支撑和檩条等部件，具有结构稳定、施工方便和成本低等优点。

在桥梁领域，H 型钢可以用于桥梁的桁架、拱架和悬挂系统等部件，具有良好的承载能力和稳定性。

在机械支架领域，H 型钢可以用于各种机械设备的支架和支撑，具有较高的承载能力和良好的耐腐蚀性。

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材，因其断面与英文字母“H”相同而得名。

由于H型钢的各个部位均以直角排布，因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用。

断面形状类似于大写拉丁字母H的一种经济断面型材，又叫万能钢梁、宽缘(边)工字钢或平行翼缘工字钢。

H型钢的横断面通常包括腹板和翼缘板两部分，又称为腰部和边部。

H型钢的翼缘内外侧平行或接近于平行，翼缘端部呈直角，因此而得名平行翼缘工字钢。

H型钢的腹板厚度比腹板同样高的普通工字钢小，翼缘宽度比腹板同样高的普通工字钢大，因此又得名宽缘工字钢。

由形状所决定，H型钢的截面模数、惯性矩及相应的强度均明显优于同样单重的普通工字钢。

用在不同要求的金属结构中，不论是承受弯曲力矩、压力负荷、偏心负荷都显示出它的优越性能，可较普通工字钢大大提高承载能力，节约金属10%～40%。

H型钢的翼缘宽、腹板薄、规格多、使用灵活，用于各种桁架结构中可节约金属15%～20%。

由于其翼缘内外侧平行，缘端呈直角，便于拼装组合成各种构件，从而可节约焊接、铆接工作量25%左右，能大大加快工程的建设速度，缩短工期。

H型钢应用广泛，主要用于：各种民用和工业建筑结构;各种大跨度的工业厂房和现代化高层建筑，尤其是地震活动频繁地区和高温工作条件下的工业厂房;要求承载能力大、截面稳定性好、跨度大的大型桥梁;重型设备;高速公路;舰船骨架;矿山支护;地基处理和堤坝工程;各种机器构件。

H型钢的产品规格很多，分类方法有以下几种。

(1)按产品的翼缘宽度分为宽翼缘、中翼缘和窄翼缘H型钢。

宽翼缘和中翼缘H型钢的翼缘宽度B大于或等于腹板高度H。

窄翼缘H型钢的翼缘宽度B约等于腹板高度H的二分之一。

(2)按产品用途分为H型钢梁、H型钢柱、H型钢桩、极厚翼缘H型钢梁。

有时也将平行腿槽钢和平行翼缘丁字钢也列入H型钢的范围。

一般以窄翼缘H型钢作为梁材，以宽翼缘H型钢作为柱材，据此又有梁型H型钢和柱型H型钢之称。

h型钢国标摘要：1.H 型钢的概述2.H 型钢的分类3.H 型钢的国标标准4.H 型钢的应用领域5.H 型钢的优点正文：一、H 型钢的概述H 型钢，又称H 型钢梁，是一种截面呈H 型的钢材。

H 型钢具有优秀的力学性能和良好的焊接性能，广泛应用于建筑、桥梁、输电塔等领域。

在我国，H 型钢的制造和应用有着严格的标准，以确保其质量和安全性。

二、H 型钢的分类根据生产工艺的不同，H 型钢可分为热轧H 型钢和冷弯H 型钢。

热轧H 型钢是通过高温轧制而成的，具有较高的强度和良好的塑性。

冷弯H 型钢则是通过冷弯成型的，具有较好的经济性和可塑性。

三、H 型钢的国标标准我国的H型钢标准主要由GB/T 11263-2012《钢结构用热轧H 型钢》和GB/T 6723-2008《冷弯型钢》两个标准来规范。

其中，GB/T 11263-2012 规定了热轧H 型钢的尺寸、形状、重量、允许偏差、表面质量等技术要求，GB/T 6723-2008 则规定了冷弯H 型钢的尺寸、形状、允许偏差、表面质量等技术要求。

四、H 型钢的应用领域H 型钢广泛应用于建筑、桥梁、输电塔、机械制造等领域。

在建筑中，H 型钢可用作梁、柱、桁架等结构件；在桥梁中，H 型钢可用作主梁、副梁、桥面板等部件；在输电塔中，H 型钢可用作塔身、横担等构件；在机械制造中，H 型钢可用作机床框架、支架等部件。

五、H 型钢的优点H 型钢具有以下优点：1.截面力学性能良好，抗弯、抗扭能力强；2.焊接性能好，易于连接；3.构件自重轻，减轻了结构负荷；4.制造工艺简单，易于生产；5.施工方便，可降低工程造价。

热轧H型钢的分类和代号(1)分类和代号。

表1 热轧H型钢和剖分T型钢的分类和代号类别分类名称代号1．H型钢(1)宽翼缘H型钢HW(2)中翼缘H型钢HM(3)窄翼缘H型钢HN2．H型钢桩HP3．剖分T型钢(1)宽翼缘剖分T型钢TW(2)中翼缘剖分T型钢TM(3)窄翼缘剖分T型钢TN(2)尺寸规格见表2～表4。

(3)允许偏差见表5～表8表2 宽、中、窄翼缘H型钢的尺寸规格类别型号(高度×宽度)截面尺寸／nma 截面面积／cm²理论质量／(kg／m)截面特性参数H×B t1 t2 r惯性矩／cm4惯性半径／cm截面模数／cm³Ix Iy iX iY Wx WyHW 100×100 100×100 6 8 10 21.90 17.2 383 134 4.18 2.47 76.5 26.7 125×125 125×125 6.5 9 10 30.31 23.8 847 294 5.29 3.11 136 47.0 150×150 150×150 7 10 13 40.55 31.9 1660 564 6.39 3.73 221 75.1 175×175 175×175 7.5 11 13 51.43 40.3 2900 984 7.50 4.37 331 112200×200200×200 8 12 16 64.28 50.5 4770 1600 8.61 4.99 477 160#200×204 12 12 16 72.28 56.7 5030 1700 8.35 4.85 503 167250×250250×250 9 14 16 92.18 72.4 10800 3650 1O．8 6.29 867 292250×255 14 14 16 104.7 82.2 11500 3880 1O．5 6.09 919 304 300×300 #294×302 12 12 20 108.3 85．O 17000 5520 12.5 7.14 1160 365HW 300×300 300×300 1O 15 20 120.4 94.5 20500 6760 13.1 7.49 1370 450 300×305 15 15 20 135.4 106 21600 7100 12.6 7.24 1440 466400×200 8 13 16 84.12 66.0 23700 1740 16.8 4.54 1190 174 #450×150 #450×150 9 14 20 83.41 65.5 27100 793 18．O 3.08 1200 106450×200 446×199 8 12 20 84.95 66.7 29000 1580 18.5 4.31 1300 159 450×200 9 14 20 97.41 76.5 33700 1870 18.6 4.38 1500 187#500×150 #500×150****2098.2377.1 38500 907 19.8 3.04 1540 121500×200 496×199 9 14 20 101.3 79.5 41900 1840 20.3 4.27 1690 185 500×200 10 16 20 114.2 89.6 47800 2140 20.5 4.33 1910 214HN 500×200 #506×201 11 19 20 131.3 103 56500 2580 20.8 4.43 2230 257 600×200596×199 10 15 24 121.2 95.1 69300 1980 23.9 4.04 2330 199600×200 1 17 24 135.2 106 78200 2280 24.1 4.11 2610 228#606×201 12 20 24 153.3 120 910()0 2720 24.4 4.21 3000 271 700×300#692×300 13 20 28 211.5 166 172000 9020 28.6 6.53 4980 602700×300 13 24 28 235.5 185 201000 10800 29.3 6.78 5760 722 *800×300*792×300 14 22 28 243.4 191 254000 9930 32.3 6.39 6400 662*800×300 14 26 28 267.4 210 292000 11700 33．O 6.62 7290 782 *900×300*890×299 15 23 28 270.9 213 345000 10300 35.7 6.16 7760 688*900×300 16 28 28 309.8 243 411000 12600 36.4 6.39 9140 843*912×302 18 34 28 364.0 286 498000 15700 37.0 6.56 10900 1040注：1．“#”表示的规格为非常用规格。

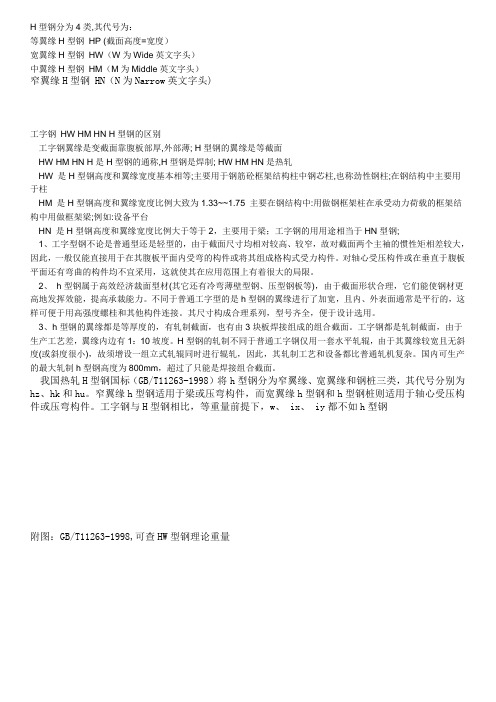

H型钢分为4类,其代号为：等翼缘H型钢HP (截面高度=宽度）宽翼缘H型钢HW（W为Wide英文字头）中翼缘H型钢HM（M为Middle英文字头）窄翼缘H型钢 HN（N为Narrow英文字头)工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

其尺寸构成合理系列，型号齐全，便于设计选用。

3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。

工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。

H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。

国内可生产的最大轧制h型钢高度为800mm，超过了只能是焊接组合截面。

我国热轧H型钢国标（GB/T11263-1998）将h型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为hz、hk和hu。

h钢的分类
H钢是一种常见的型材，在建筑、桥梁、机械制造等领域广泛应用。

根据其截面形状和尺寸不同，可以将H钢分为多种类型。

其中，常见的有以下几种：
1. H型钢
H型钢的截面形状呈“H”字形，上下翼缘与中央腰部之间的距离称为截面高度，翼缘的厚度称为翼缘宽度，腰部的厚度称为腰板厚度。

根据国家标准，H型钢的规格范围为100~1000，常用表示方法为H×宽度×腰板厚度。

2. HW型钢
HW型钢是一种窄翼缘H型钢，翼缘宽度比普通H型钢小，截面形状呈“H”字形。

根据国家标准，HW型钢的规格范围为100~500，常用表示方法为HW×宽度×腰板厚度。

3. HM型钢
HM型钢是一种宽翼缘H型钢，翼缘宽度比普通H型钢大，截面形状呈“H”字形。

根据国家标准，HM型钢的规格范围为200~600，常用表示方法为HM×宽度×腰板厚度。

4. HN型钢
HN型钢是一种中宽翼缘H型钢，翼缘宽度比HW型钢小，比HM
型钢大，截面形状呈“H”字形。

根据国家标准，HN型钢的规格范围为300~700，常用表示方法为HN×宽度×腰板厚度。

5. HL型钢
HL型钢是一种窄翼缘厚壁H型钢，翼缘宽度比HW型钢小，壁厚比普通H型钢大，截面形状呈“H”字形。

根据国家标准，HL型钢的规格范围为200~400，常用表示方法为HL×宽度×腰板厚度。

以上就是H钢的几种常见分类，不同类型的H钢适用于不同的场合和要求，选型时需要根据具体要求进行选择。

热轧H 型钢和剖分T 型钢（GB/T11263-1998）14.热轧H 型钢和剖分T 型钢（GB/T11263-1998） (1)分类和代号见表4-33。

表4-33热轧H 型钢和剖分T 型钢的分类和代号类别分类名称代号 (1)宽翼缘H 型钢HW (2)中翼缘H 型钢 HM 1.H 型钢(3)窄翼缘H 型钢HN 2.H 型钢桩HP (1)宽翼缘剖分T 型钢TW (2)中翼缘剖分T 型钢 TM 3.剖分T 型钢(3)窄翼缘剖分T 型钢TN(2)尺寸规格见表4-34-表4-36。

(3)允许偏差见表4-37-表4-40表4-34宽、中、窄翼缘H 型钢的尺寸规格H—高度B—宽度t1—腹板厚度t2—翼缘厚度r—圆角半径 截面尺寸/nma截面特性参数惯性矩/cm4惯性半径/cm截面模数/cm³ 类别型号(高度×宽度)H×Bt1t2r截面面积/cm ²理论质量/(kg/m)IxIyiXiYWxWy100×100100×100 681021.917.23831344.182.4776.526.7HW125×125×6.5 9 10 30.3123.8 847 2945.293.11 136 47125125150×150150×1507101340.5531.91660564 6.39 3.7322175.1175×175175×1757.5111351.4340.329009847.5 4.37331112 200×2008121664.2850.5477016008.61 4.99477160200×200#200×20412121672.2856.7503017008.35 4.85503167 250×2509141692.1872.41080036501O.8 6.29867292250×250250×255141416104.782.21150038801O.5 6.09919304 #294×302121220108.385.O17000552012.57.141160365 300×3001O1520120.494.520500676013.17.491370450300×300300×305151520135.410621*********.67.241440466 #344×348101620146115333001120015.18.781940646350×350350×350121920173.9137403001360015.28.842300776 #388×402151524179.2141492001630016.69.522540809 #394×398111824187.6147564001890017.310.O2860951400x400400×400132124219.5172669002240017.510.133401120408212124251.5197711002380016.89.7335601170 #414×405182824296.2233930003100017.710.244901530 #428×407203524361.42841190003940018.210.455801930 *458×417305024529.34151870006050018.810.781802900 *498×432457024770.86052980009440019.711.1120004370150×100148×100691327.2521.41040151 6.17 2.3514030.2200×150194×150691639.7631.227405088.3 3.5728367.7250×175244×1757111656.2444.161209851O.4 4.18502113300×200294×2008122073.0357.311400160012.5 4.69779160350×250340×25091420101.579.721700365014.6 6.oo1280292400×300390×3001O1625136.710738900721O16.97.262000481450×300440×300111824157.412456*********.97.182550541 482×300111528146.411560800677020.4 6.82520451500×300488x300n1828164.412971*********.87.032930541 HM600×300582×300121728174.5137103000767024.3 6.633530511300122028192.5151118000902024.8 6.854020601 #594×302142328222.41751370001060024.9 6.94620701 100×50100×50571O12.169.5419214.9 3.98 1.1138.5 5.96125×60125x60681O17.0113.341729.3 4.95 1.3166.89.75 150×75150x75571018.1614.367949.6 6.12I.6590.613.2 175×90175×90581023.2118.2122097.67.26 2.0514021.7198×99 4.571323.5918.516101148.27 2.216323 200×100200×1005.581327.5721.718801348.25 2.2118826.8248×124581332.8925.8356025510.4 2.7828741.1250×125250×125691337.8729.7408029410.4 2.7932647 298×1495.581641.5532.6646044312.4 3.2643359.4300×150300×1506.591647.5337.3735050812.4 3.2749067.7346×174691653.1941.81120079214.5 3.8664991350×175350×1757111663.66501370098514.7 3.93782113#400×150#400×1508131671.1255.81880073416.3 3.2194297.9 396×199711672.1656.720000145016.7 4.481O1O145HN400×200400×8131684.126623700174016.8 4.541190174#450×150#450×1509142083.4165.52710079318.O 3.081200106 446×1998122084.9566.729000158018.5 4.311300159450×200450×2009142097.4176.533700187018.6 4.381500187#500×150#500×15010162098.2377.138********.8 3.041540121 496×19991420101.379.541900184020.3 4.271690185500×200500×200101620114.289.647800214020.5 4.331910214500×200#506×201111920131.310356500258020.8 4.432230257 596×199101524121.295.169300198023.9 4.042330199 600×20011724135.210678*********.1 4.112610228600×200#606×201122024153.3120910()0272024.4 4.213000271 #692×300132028211.5166172000902028.6 6.534980602700×300700×300132428235.51852010001080029.3 6.785760722 *792×300142228243.4191254000993032.3 6.396400662*800×300*800×142628267.42102920001170033.O 6.627290782*890×2991523 28 270.92133450001030035.76.167760688*900×300 1628 28 309.82434110001260036.46.399140843*900×300*912×3021834 2836428649800015700376.56 10900 1040注：1.“#”表示的规格为非常用规格。

常用H型钢规格型号H型钢是一种经济断面高效型材，因其断面与英文字母“H”相同而得名。

H型钢具有抗弯能力强、施工简单、节约成本和结构重量轻等优点，已被广泛应用于大型建筑、桥梁、船舶、起重运输机械、设备基础、支架、基础桩等领域。

H型钢分为热轧H型钢和焊接H型钢两种，热轧H型钢又分为宽翼缘H型钢、中翼缘H型钢和窄翼缘H型钢三种。

其中，宽翼缘H型钢主要用于钢筋砼框架结构柱中钢芯柱，中翼缘H型钢可用做钢框架柱和框架梁，而窄翼缘H型钢则主要用于梁。

常用H型钢规格分类主要包括高度、宽度、腹板厚度、翼缘厚度和工艺圆角等参数。

根据GB/T—1998标准，常用的热轧H型钢规格型号包括100×100、125×125、150×150、175×175、200×200、250×250、294×302、300×300、350×350和400×400等。

The table above shows us cross-XXX include the nal area。

XXX。

moment of inertia。

radius of n。

and n modulus.The cross-XXX its load-carrying capacity。

As the area increases。

the XXX and can carry more load。

The theoretical weight of a n is calculated based on its nal area and the density of steel.XXX than a n with a lower moment of inertia。

The radius of n is a measure of how far the n's mass is distributed from its XXX.XXX inertia and the distance from the neutral axis to the outermost fiber of the n。
