电气图纸的识图方法和制图规范1

电气图纸制图规范及电气图纸旳识读措施（一）前言: 本文来自于多种单位旳电气工程技术人员, 现场施工人员等与三峡十年旳信息交流, 意见反馈等方式获得旳大量电气图第一手信息资料, 以供人们在现实生活中参照学习！本文共分为十九个章节, 分三篇。

第一篇合计九个章节简介。

一、电气图定义:用电气图形符号、带注释旳围框或简化外形表达电气系统或设备中构成部分之间互相关系及其连接关系旳一种图。

广义地说表白两个或两个以上变量之间关系旳曲线, 用以阐明系统、成套装置或设备中各构成部分旳互相关系或连接关系, 或者用以提供工作参数旳表格、文字等, 也属于电气图之列。

二、电气图分类:1.系统图或框图: 用符号或带注释旳框, 概略表达系统或分系统旳基本构成、互相关系及其重要特性旳一种简图。

2.电路图: 用图形符号并按工作顺序排列, 具体表达电路、设备或成套装置旳所有构成和连接关系, 而不考虑其实际位置旳一种简图。

目旳是便于具体理解作用原理、分析和计算电路特性。

3.功能图: 表达理论旳或抱负旳电路而不波及实现措施旳一种图, 其用途是提供绘制电路图或其她有关图旳根据。

4.逻辑图: 重要用二进制逻辑（与、或、异或等）单元图形符号绘制旳一种简图, 其中只表达功能而不波及实现措施旳逻辑图叫纯逻辑图。

5.功能表图: 表达控制系统旳作用和状态旳一种图。

6.等效电路图: 表达理论旳或抱负旳元件（如R、L、C）及其连接关系旳一种功能图。

7、程序图: 具体表达程序单元和程序片及其互连关系旳一种简图。

8、设备元件表: 把成套装置、设备和装置中各构成部分和相应数据列成旳表格其用途表达各构成部分旳名称、型号、规格和数量等。

9、端子功能图: 表达功能单元所有外接端子, 并用功能图、表图或文字表达其内部功能旳一种简图。

10、接线图或接线表: 表达成套装置、设备或装置旳连接关系, 用以进行接线和检查旳一种简图或表格。

⑴单元接线图或单元接线表: 表达成套装置或设备中一种构造单元内旳连接关系旳一种接线图或接线表。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

（建筑电气工程）电气图纸制图规范及识读方法壹、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的壹种图。

广义地说表明俩个或俩个之上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的壹种简图。

2、电路图：用图形符号且按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的壹种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的壹种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（和、或、异或等）单元图形符号绘制的壹种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的壹种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的壹种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的壹种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，且用功能图、表图或文字表示其内部功能的壹种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的壹种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中壹个结构单元内的连接关系的壹种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的壹种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的壹种接线图或接线表。

电气图纸制图规范及电气图纸的识读方法本篇共计七个章节：九、图线、字体及其他：1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。

2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。

指引线：指示注释的对象，应为细实线。

指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。

4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。

如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。

5、比例：图面上图形尺寸与实物尺寸的比值。

通常采纳的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。

6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。

⑴、尺寸注法的差不多规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。

②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。

③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。

④、物件的每一尺寸，一样只标注一次，并应标注在反映该结构最清晰的图形上。

⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一样注写在尺寸线的上方，也可注写在尺寸线的中断处。

②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采纳引出注写的方式。

③、在没有足够的位置画箭头或注写数字时也可移出标注。

④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。

正方形符号用□。

7、安装标高有绝对标高和相对标高之分。

绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

电气图纸制图规范及电气图纸的识读方法前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

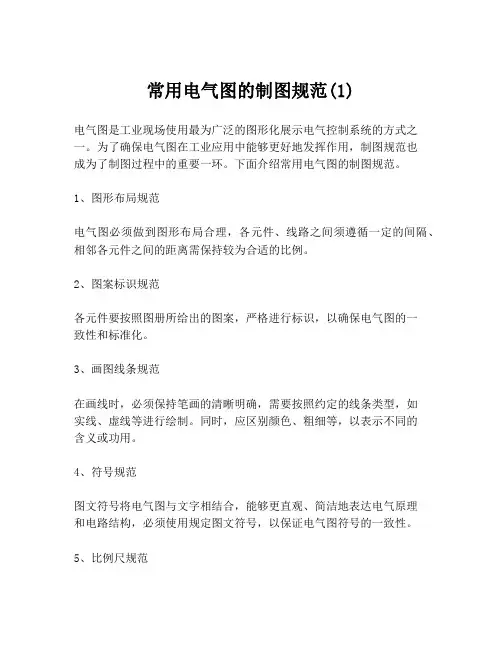

常用电气图的制图规范(1)
电气图是工业现场使用最为广泛的图形化展示电气控制系统的方式之一。

为了确保电气图在工业应用中能够更好地发挥作用，制图规范也
成为了制图过程中的重要一环。

下面介绍常用电气图的制图规范。

1、图形布局规范
电气图必须做到图形布局合理，各元件、线路之间须遵循一定的间隔、相邻各元件之间的距离需保持较为合适的比例。

2、图案标识规范
各元件要按照图册所给出的图案，严格进行标识，以确保电气图的一
致性和标准化。

3、画图线条规范
在画线时，必须保持笔画的清晰明确，需要按照约定的线条类型，如
实线、虚线等进行绘制。

同时，应区别颜色、粗细等，以表示不同的
含义或功用。

4、符号规范
图文符号将电气图与文字相结合，能够更直观、简洁地表达电气原理
和电路结构，必须使用规定图文符号，以保证电气图符号的一致性。

5、比例尺规范
根据图面实际尺寸与系统尺寸多少之比的大小关系，制定相应的比例尺，并严格执行，防止尺寸交错，相互干扰等情况的发生。

通常，比
例尺的范围为1:1到1:100之间。

6、图册编制规范
电气图册应编制详实、完备、可读性强，按系统、设备、图数等顺序
进行顺序编制，同时应该配备丰富、详尽的图例和注释，方便使用者
理解。

综上，制图规范是确保电气图能够在实践中发挥应有作用的前提和基础。

制图人员应严格按照规定标准制图，并在实践中不断总结、完善，提高电气图品质和制图效率，从而更好地服务于工业现场的生产运营。

电气图纸制图规范及电气图纸的识读方法前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

电气图纸制图规范及电气图纸的识读方法前言：一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

电气图纸制图规范与识图本篇共计七个章节：九、图线、字体及其他:1、图线:粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。

2、字体：如上图3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。

指引线：指示注释的对象，应为细实线.指引线末端加注标记:指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。

4、围框:当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示.如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。

5、比例：图面上图形尺寸与实物尺寸的比值.通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。

6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线)、尺寸数字四个要素组成.⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。

②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。

③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。

④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

⑵、尺寸注法①、线性尺寸(长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处.②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式.③、在没有足够的位置画箭头或注写数字时也可移出标注.④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。

正方形符号用□.7、安装标高有绝对标高和相对标高之分。

绝对标高:海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。

相对标高：选定某一参考面或参考点为零点而确定的高度尺寸.电气位置图均采用相对标高,一般采用室外某一平面、某一层楼平面作为零点而计算高度。

电气图纸制图规范及电气图纸的识读方法技巧归纳Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
