发酵罐结构图及原理请注意，由于文本生成模型的限制，我无法绘制图像或推断不同段落文本的标题。
但是，我可以为您提供有关发酵罐结构和原理的详细描述。
发酵罐是一种用于进行生物发酵过程的设备。
它通常由一个密封的容器组成，用于控制环境条件，以支持所需的微生物活动和酵素反应。

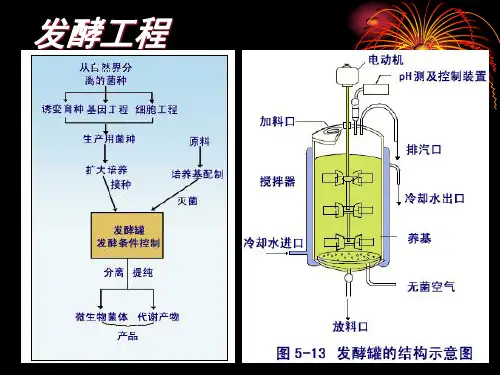

下面是发酵罐的主要部件及其功能的描述：1. 容器：发酵罐的主要部分是一个大型容器，通常是由不锈钢等材料制成。
容器必须能够承受高压和耐腐蚀，以保证发酵过程的持续运行。
2. 搅拌器：在发酵过程中，搅拌器用于混合培养基、微生物和其他反应物，以确保均匀分布和最大接触面积，促进反应的进行。
3. 进气和出气口：发酵罐中必须确保适当的通气。
进气口通常用于输入新鲜空气、氧气或其他气体，以提供微生物进行呼吸和生长所需的氧气。
出气口用于排除产生的气体，以维持适当的氧气浓度和控制罐内的压力。
4. 温度控制系统：发酵过程对于温度的控制是至关重要的。
发酵罐通常配有温度传感器和加热系统，以实时监测并维持罐内的温度在所需范围内。
5. pH控制系统：许多发酵过程对于溶液的酸碱度（pH）有特定的要求。
因此，发酵罐通常配备了pH传感器和相应的酸碱质量控制系统，以确保溶液保持在适当的酸碱度范围内。
6. 营养添加系统：发酵过程中，微生物通常需要适当的营养物质来生长和繁殖。
为了满足这些需求，发酵罐通常配备了营养物添加系统，可以根据需要添加适量的有机和无机营养物质。
7. 底部排污系统：发酵过程中可能会产生废液和废气，需要进行排放和处理。
发酵罐的底部通常配备了排污系统，方便将产生的废液排出。
发酵罐的原理主要是通过提供适当的环境条件，包括温度、pH值、氧气浓度和营养物质浓度，以满足微生物的生长和代谢需求。
发酵过程中，微生物通过代谢底物产生有用的产物，并且在气体的产生和消耗过程中，产生和消耗其他物质。
总之，发酵罐是一个关键的设备，用于支持各种生物发酵过程。
它的结构和原理旨在提供控制的环境条件，以促进所需的微生物活动和酵素反应。
