图文精讲液位继电器原理图，没见过这么全的！液位控制器是指通过机械式或电子式的方法来进行高低液位的控制，可以控制电磁阀、水泵等，从而来实现半自动化或者全自动化，方法有多种，根据选用不同的产品而不同。
下面小编给大家介绍一下液位继电器原理图。
1.通过电子式液位开关（BZ2401或BZ0501）和搭配的水位控制器(BZ201、BZ202)来进行控液位控制自动化。
电子式液位开关原理是通过电子探头对液位进行检测，再由液位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时，芯片输出高或低电平信号，再配合水位控制器，从而实现对液位的控制。
不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响，任意角度安装,竖向安装有一定的防波浪功能，适宜长时间浸在水中,工作电压是直流5-24V，很安全。
这种方式较实用，寿命长，安全，价格实惠。
2.通过浮球开关来控制液位：一种是带着大金属球的浮球开关，浸在液体中时浮力大，可以控制两个液位，比如液体满了，浮球因为浮力而上升，带动球阀运动，使阀门关闭，停止进水，当水少了，浮球下降，阀门打开，又再进水，如此循环。
这种方式较多应用在煮开水器上。
另一种是带干簧管的微型浮球开关，由外面的带有磁性小浮球使杆里面的干簧管闭合，从而控制液位，多数应用在清水的液位控制，一般几块钱就有交易了，但易受污物影响。
还有一种是电缆式浮球开关，该装置通过一弹性电线与水泵连接，可用于水塔、水池各种浮球开关水位高低的自动控制和缺水保护，允许接的用电器是220V,10A左右，平衡锤或弹性电线的某一固定点到浮筒间的电线长度，决定水位的高低。
这种水位开关应用广泛，价格便宜，对于一些要求不太严格的场合适用。
但存在这样的问题：有一定耐污能力，浮球易受外界杂物影响其稳定性，特别是纤维状的杂物缠绕而有失误，同一小水箱里不宜使用多个，否则会相缠绕。
使用寿命相对短些，而且多数直接接220V,存在一定的安全隐患，终有一天因为电线破损而漏电电人。
三相交流电机实用控制图——排污泵自启停控制【引子】最近闲来无事，准备系统学习一下电气设计软件——EPLAN。
顺便也大略总结一下工作中接触到的小知识，略作分享。
上一篇文章简单介绍了三相电机正、反转的控制原理图。
本文我们继续探讨三相交流电机的实用控制电路。
排污泵是工厂中十分常见的一类设备，它负责将现场的积水、废液等及时排出，以便生产任务顺利进行。
排污泵一般由三相交流电机驱动，它的工作要求是：1、当现场积水、废液等水位达到高液位时，排水泵自动运行，将废水排出；2、当水位下降到低液位时，排水泵要及时停止，防止电机长时间空转受损。
基于上述的工作要求，电机的启停必须都要求是自动完成的。
其启动和停止的时机都是由水位控制的。
可用浮球开关来实现这一功能。
浮球开关里面封装了常开触点，其浮起时，常开点闭合，否则断开。

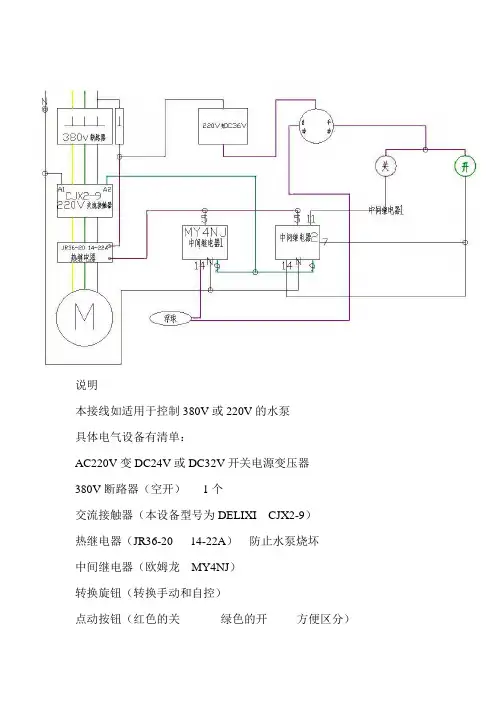

排污泵（网络图片）浮球液位开关（网络图片）由于要求电机在高液位时启动，低液位时停止，因此需要浮球标定两个液位，high和low。
通常的做法是选用两个浮球，一个浮球安装到低液位处，另一个安装于高液位处。

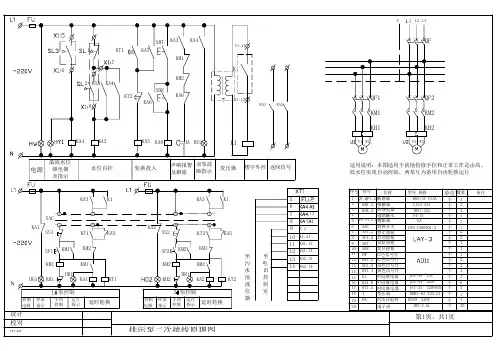

其控制原理图如下：排污泵自启停控制系统工作过程如下：1、水位在低液位以下，浮球开关-S01、-S02都处于断开状态，电机停转；2、水位上升到低液位与高液位之间，-S01闭合，-S02断开，电机仍不启动；3、水位上升到高液位处时，-S01闭合，-S02闭合，接触器-K01线圈得电吸合，电机开始工作；同时接触器-K01的常开触点（13,14）闭合，形成自锁；4、水位再次下降到低液位与高液位之间时，-S01闭合，-S02断开，但由于自锁的存在，电机仍保持工作；5、水位下降到低液位以下后，-S01断开，-S02断开，接触器-K01线圈失电释放，电机停止工作；6、指示灯的状态与手动启停类似，不在赘述。
============================================ ========排污泵自启停的控制要点：高液位与低液位之间要保持合理的高度落差，太大了可能会导致排水效果不佳；落差太小，电机会频繁启停，影响电机寿命。
排污泵浮球的工作原理
排污泵浮球的工作原理是基于浮力原理。
浮球是一个空心的球状物体，内部有一定的气体或液体。
当排污泵启动时，浮球随着液位的上升而浮在液体表面上。
当液位上升到一定高度时，浮球上升到一定位置，浮球上的活塞与排污泵连杆相连，转动排污泵的机械装置，启动泵的工作。
当液位下降时，浮球也会随之下降，活塞与排污泵连杆断开，停止泵的工作。
通过不断循环上升和下降的运动，浮球能够控制排污泵的启停，实现自动排水功能。
浮球的工作原理是利用液体的浮力和重力的平衡来实现对排污泵的控制。
当液位上升时，浮球受到液体的浮力作用，向上浮动；当液位下降时，浮球受到重力作用，向下沉降。
根据液位的变化，浮球能够控制排污泵的启动和停止，实现对液位的自动调节和排污处理。
