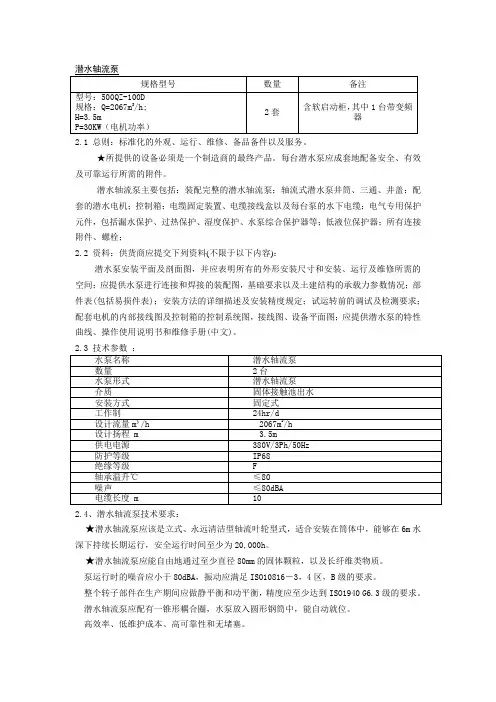

2.1 总则：标准化的外观、运行、维修、备品备件以及服务。
★所提供的设备必须是一个制造商的最终产品。
每台潜水泵应成套地配备安全、有效及可靠运行所需的附件。
潜水轴流泵主要包括：装配完整的潜水轴流泵；轴流式潜水泵井筒、三通、井盖；配套的潜水电机；控制箱；电缆固定装置、电缆接线盒以及每台泵的水下电缆；电气专用保护元件，包括漏水保护、过热保护、湿度保护、水泵综合保护器等；低液位保护器；所有连接附件、螺栓；2.2 资料：供货商应提交下列资料(不限于以下内容)：潜水泵安装平面及剖面图，并应表明所有的外形安装尺寸和安装、运行及维修所需的空间；应提供水泵进行连接和焊接的装配图，基础要求以及土建结构的承载力参数情况；部件表(包括易损件表)；安装方法的详细描述及安装精度规定；试运转前的调试及检测要求；配套电机的内部接线图及控制箱的控制系统图，接线图、设备平面图；应提供潜水泵的特性曲线、操作使用说明书和维修手册(中文)。
2.4、潜水轴流泵技术要求：★潜水轴流泵应该是立式、永远清洁型轴流叶轮型式，适合安装在筒体中，能够在6m水深下持续长期运行，安全运行时间至少为20,000h。
★潜水轴流泵应能自由地通过至少直径80mm的固体颗粒，以及长纤维类物质。
泵运行时的噪音应小于80dBA，振动应满足ISO10816－3，4区，B级的要求。
整个转子部件在生产期间应做静平衡和动平衡，精度应至少达到ISO1940 G6.3级的要求。
潜水轴流泵应配有一锥形耦合圈，水泵放入圆形钢筒中，能自动就位。
高效率、低维护成本、高可靠性和无堵塞。
水泵的选型应满足工艺图的要求，不允许影响水泵寿命的涡流、气蚀、震动等情况发生。
（1）导叶体导叶体材料应为高强度、高质量的灰铸铁。
表面应光洁无任何铸造缺陷，内流道应有规则变化且具足够大的截面，以使液体及固体物质能顺利平稳地通过。
导叶体应有足够的厚度，以承受连续运行时的最大压力。
★所有壳体联接紧固件最低应为1.4571(AISI316Ti)型不锈钢。
潜水泵使用说明书篇一：水泵安装使用说明书四、装配与拆卸泵在装配前，首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。
小型TS泵的装配顺序如下：1. 轴承轴承座内用柴油（或汽油）仔细清洗干净。
2. 装配前各加工表面均匀地涂以优质机油。
3. 在泵体中开面上铺上一层橡胶石膏板（0.5mm），装上固定泵盖、填料压盖（机封端盖）的螺柱和丝堵。
4. 装配转子部件：4.1轴上先装键、再装叶轮（注意水泵转向），叶轮两端装入已装好O形密封圈的轴套、O形密封圈、轴承挡套，后套入双吸密封环、填料套。
4.2填料密封：一次将双吸密封环、已装好O形密封圈的密封体、填料环、填料压盖、挡水圈从轴的两端套入（填料暂不装）。
4.3轴尾端先装轴承座，再装轴承、止动垫圈及圆螺母并锁紧，轴传动端先装轴承座，挡圈，再装轴承、止动垫圈及圆螺母并锁紧。
轴承内加入2#钙基润滑脂，占轴承腔1/3~1/2为宜。
向外拉轴承座，使轴承装入轴承座内。
5. 将转子部件装在泵体上（注意水泵转向），将轴承座与泵体用螺栓联接（不必拧紧），检查转子部件是否转动灵活，检查叶轮两端密封环位的跳动，允差0.1mm，检查密封环与叶轮间的间隙，检查轴承伸处得圆跳动，允差0.05mm，合格后，密封体O形密封圈部位涂抹封胶，盖上泵盖，装上螺尾锥销，拧紧螺母。
6. 将轴承座与泵体、泵盖用螺栓联接并锁紧。
7. 装填料：在填料环前装两根填料，压入填料环后再装三根填料，各填料接口处错开90度，填料环对准水封水管接口，将填料压盖（机封端盖）固定在密封体上。
8. 配制排气管路部件，装油嘴、放气塞等附件，最后装上键，顺键压入联轴器。
9. 装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可。
10. 对于带底座的泵，则要清洗泵体的支撑面，水泵脚板和电机脚板的平面，并把水泵和电机安放在底座上去，先调节泵轴水平，找平后，适当上紧螺母，以防走动，然后装上电机，在水平欠妥的脚上垫上垫板。
潜水泵操作规程一、概述潜水泵是一种用于将液体从低处抽送至高处的设备，广泛应用于农田灌溉、城市供水、污水处理等领域。
为了确保潜水泵的安全运行和延长其使用寿命，制定了本操作规程，以规范潜水泵的操作流程和注意事项。
二、操作流程1. 准备工作1.1 确保工作场所干燥、通风良好，并远离易燃物品。
1.2 检查潜水泵的电源线、电缆和接地线是否完好无损。
1.3 检查潜水泵的进出水口是否畅通，并清除可能影响泵水流的杂物。
1.4 检查潜水泵的密封件是否完好，如发现磨损或老化应及时更换。
2. 操作步骤2.1 将潜水泵放入液体中，确保泵的进水口完全浸入液体中。
2.2 打开潜水泵的电源开关，启动电动机。
2.3 观察潜水泵的运行情况，确保泵的工作正常，无异常噪音和振动。
2.4 检查潜水泵的出水口是否正常排放液体，如有异常应立即停机检修。
2.5 在潜水泵运行期间，定期观察泵的运行状态，如发现异常情况应及时处理。
3. 停机操作3.1 关闭潜水泵的电源开关，断开电源。
3.2 将潜水泵从液体中取出，并放置在干燥通风的地方。
3.3 检查潜水泵的运行情况，如发现异常应及时进行维修和保养。
三、注意事项1. 操作人员应熟悉潜水泵的结构和工作原理，了解各部件的功能和作用。
2. 操作前应检查潜水泵的电源线、电缆和接地线是否完好，确保电气安全。
3. 操作人员应穿戴好防护装备，如防护手套、护目镜等，以防止意外伤害。
4. 操作过程中应注意观察潜水泵的运行情况，如发现异常应及时采取措施。
5. 潜水泵的运行温度不应超过规定范围，如超过应及时停机检修。
6. 潜水泵应定期进行保养和维修，以延长其使用寿命和保持良好的工作状态。
四、操作记录为了监控潜水泵的运行情况和及时发现问题，每次操作潜水泵时应做好详细的操作记录，包括操作时间、操作人员、运行状态等信息。
操作记录应保存至少一年，以备查阅。
五、紧急情况处理在发生潜水泵故障、漏水等紧急情况时，操作人员应立即停机，并按照应急预案进行处理。

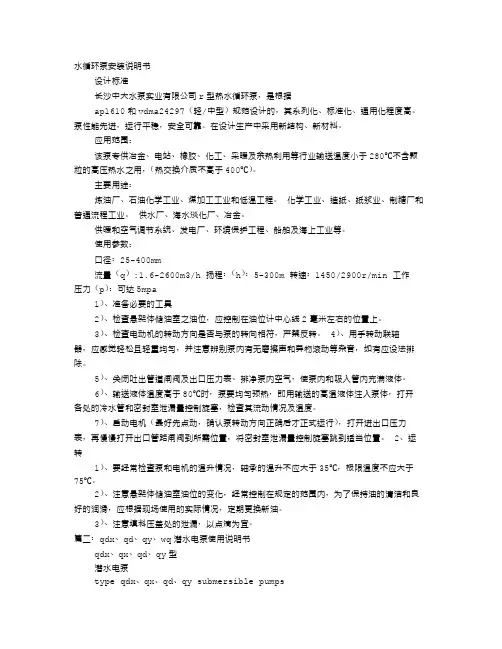

水循环泵安装说明书设计标准长沙中大水泵实业有限公司r型热水循环泵，是根据ap1610和vdma24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。
泵性能先进，运行平稳，安全可靠。
在设计生产中采用新结构、新材料。
应用范围：该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。
主要用途：炼油厂、石油化学工业、煤加工工业和低温工程。
化学工业、造纸、纸浆业、制糖厂和普通流程工业。
供水厂、海水淡化厂、冶金。
供暖和空气调节系统、发电厂、环境保护工程、船舶及海上工业等。
使用参数：口径：25-400mm流量（q）:1.6-2600m3/h扬程：（h）：5-300m转速：1450/2900r/min工作压力（p）：可达5mpa1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。
3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。
4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。
5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。
6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。
2、运转1）、要经常检查泵和电机的温升情况，轴承的温升不应大于35℃，极限温度不应大于75℃。
2）、注意悬架体储油室油位的变化，经常控制在规定的范围内，为了保持油的清洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。
3）、注意填料压盖处的泄漏，以点滴为宜。
篇二：qdx、qd、qy、wq潜水电泵使用说明书qdx、qx、qd、qy型潜水电泵type qdx、qx、qd、qy submersible pumps安装使用说明书instruction on installation and operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司changyi pump manufacturing co.,ltd.of xiangdian chang sha pump works一、概述本系列水泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。
