6-4变阻器

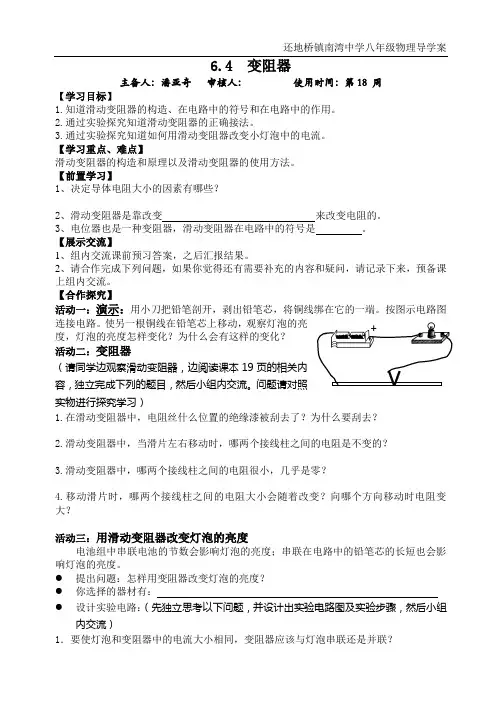

还地桥镇南湾中学八年级物理导学案

6.4 变阻器

主备人：潘亚奇 审核人： 使用时间：第18 周

【学习目标】

1.知道滑动变阻器的构造、在电路中的符号和在电路中的作用。

2.通过实验探究知道滑动变阻器的正确接法。

3.通过实验探究知道如何用滑动变阻器改变小灯泡中的电流。

【学习重点、难点】

滑动变阻器的构造和原理以及滑动变阻器的使用方法。

【前置学习】

1、决定导体电阻大小的因素有哪些？

2、滑动变阻器是靠改变 来改变电阻的。

3、电位器也是一种变阻器，滑动变阻器在电路中的符号是 。

【展示交流】

1、组内交流课前预习答案，之后汇报结果。

2、请合作完成下列问题，如果你觉得还有需要补充的内容和疑问，请记录下来，预备课上组内交流。

【合作探究】

活动一：演示：用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端。按图示电路图连接电路。使另一根铜线在铅笔芯上移动，观察灯泡的亮度，灯泡的亮度怎样变化？为什么会有这样的变化？

活动二：变阻器

（请同学边观察滑动变阻器，边阅读课本19页的相关内容，独立完成下列的题目，然后小组内交流。问题请对照实物进行探究学习）

1.在滑动变阻器中，电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？

2.滑动变阻器中，当滑片左右移动时，哪两个接线柱之间的电阻是不变的？

3.滑动变阻器中，哪两个接线柱之间的电阻很小，几乎是零？

4.移动滑片时，哪两个接线柱之间的电阻大小会随着改变？向哪个方向移动时电阻变大？

活动三：用滑动变阻器改变灯泡的亮度

电池组中串联电池的节数会影响灯泡的亮度；串联在电路中的铅笔芯的长短也会影响灯泡的亮度。

 提出问题：怎样用变阻器改变灯泡的亮度？

 你选择的器材有：

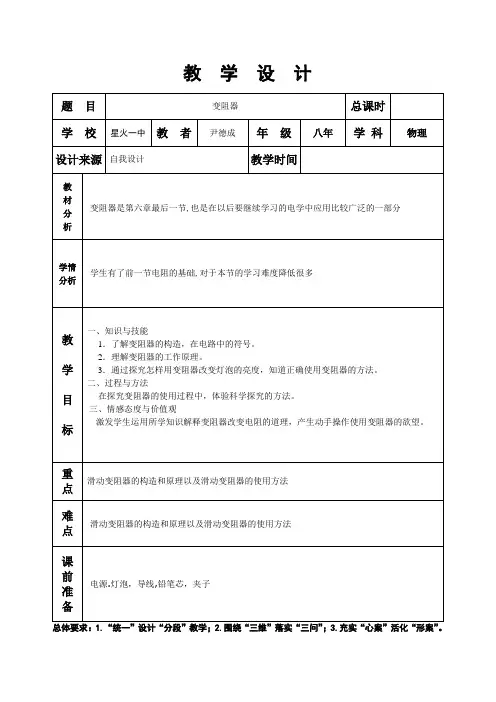

教 学 设 计

题 目 变阻器 总课时

学 校 星火一中 教 者 尹德成 年 级 八年 学 科 物理

设计来源 自我设计 教学时间

教

材

分

析 变阻器是第六章最后一节,也是在以后要继续学习的电学中应用比较广泛的一部分

学情分析 学生有了前一节电阻的基础,对于本节的学习难度降低很多

教

学

目

标 一、知识与技能

1．了解变阻器的构造，在电路中的符号。

2．理解变阻器的工作原理。

3．通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。

二、过程与方法

在探究变阻器的使用过程中，体验科学探究的方法。

三、情感态度与价值观

激发学生运用所学知识解释变阻器改变电阻的道理，产生动手操作使用变阻器的欲望。

重

点 滑动变阻器的构造和原理以及滑动变阻器的使用方法

难

点 滑动变阻器的构造和原理以及滑动变阻器的使用方法

课前准备 电源.灯泡，导线,铅笔芯，夹子

总体要求：1.“统一”设计“分段”教学；2.围绕“三维”落实“三问”；3.充实“心案”活化“形案”。

教 学 流 程

分课时 环 节

与时间 教 师 活 动 学 生 活 动 △设计意图

◇资源准备

□评价○反思

实验导入

新课教学

问题：利用以上器材你能设计一个可以改变灯泡亮度的实验吗？

如果在铅笔芯上移动夹子将观察到什么现象？说明了什么问题？

画出电路图

学生自主学习

1、滑动变阻器的电路符号及结构示意图？

2、滑动变阻器名牌的含义？

3、滑动变阻器的工作原理（它为什么能调节灯泡的亮度）

4、观察变阻器，根据课本了解它的结构

（1）电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？

（2）滑动变阻器有几个接线柱？

（3）每次只将两个接线柱接入电路，有几种接法？

（4）哪两个接线柱之间的电阻是不变的？？

（5）哪两个接线柱之间的电阻很小，几乎是零？

常用电子元件高清图片

1

电子元件图片识别

电阻的图片第1幅

图1,9 普通电阻 图2 电阻排 图3 ,5 贴片电阻。图4，10 水泥电阻。图6 功率电阻。图7 变阻器。图8 柱形贴片电阻。图10，11 光敏电阻

常用电子元件高清图片

2

电阻的图片第2幅

图1，2，3，4 大功率电阻。图5,6,7，8压敏电阻。图9 线绕陶瓷电阻

常用电子元件高清图片

3

电阻的图片第3幅

常用电子元件高清图片

4

常用电子元件高清图片

5 电容分类图片-各种电容器图片

各种电容器图片第1幅

图1 胆电容.图2 灯具电容器. 图3 MKPH电容。图4 MET电容。图5，10 PEI电容，图6，胆贴片电容。图7 MPE电容。图8贴片电容。图11 轴向电解电容器.图12 MPP电容 常用电子元件高清图片

6

各种电容器图片第2幅

常用电子元件高清图片

7 图1 PPN电容.图2 PET电容。图3 MEA电容 图4MPB 电容.图5 PPT 电容。图6 MPT电容.图7电解电容器。图8 MET电容。图9 MKPH电容。图10，11电机用电容.图12 MKS电容。

常用电子元件高清图片

8

各种电容器图片第3幅：

图1 MKS电容.图2 瓷片电容。图3 ,4 MKP电容。图5 贴片电解电容.图6 史普瑞电容 Sprague

Orange Drop Capacitors。图7 电机用电容。图8 MKT电容。 图9陶瓷 常用电子元件高清图片

9

各种电容器图片第4幅：

图1 MKS电容.图3，8 云母电容。图4 MPP电容。图5 MKP电容。图9 MEP电容。图10 MPP电容。图11 PPN电容。图12 PEI电容。

常用电子元件高清图片

10

各种电容器图片第5幅： 常用电子元件高清图片

11 图1，2,3，陶瓷电容器。图4 色环陶瓷电容。图5，10,11，电机起动及运行电容器.图12充放电用电容

第四节 变阻器

教学目标：

1、通过观察了解变阻器的构造，理解变阻器的工作原理。

2、会使用变阻箱并能正确读数)知道什么是电阻，理解电阻是导体本身的一种性质。

教学重点：

1、滑动变阻器的正确使用

2、变阻器接入电路后电阻大小变化的判别及对电路中电流、电压的影响

知识点一：变阻器

1.滑动变阻器

（1）构造：如图甲所示：由瓷筒、线圈、滑片、金属棒、4个接线柱组成的。

（2）滑动变阻器的结构示意图如图乙，电路符号如图丙所示

（3）滑动变阻器的原理及其作用

①原理：通过改变接入电路中的电阻线的长度来改变电阻大小的

②作用：改变电路中的电流或部分电路两端的电压。对电路起到保护作用

（4）变阻器的铭牌

变阻器滑片上还有一个铭牌，上面写有“50Ω 1.5A”, 50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A.；为了防止烧坏变阻器，通过变阻器的电流，不能超过允许的最大值。 2．滑动变阻器的接线方法：

接线情况 接入电路电阻线 滑片移动的效果

连入电路中的部分是AP段 滑片向右移，连入电路中的电阻丝变长，阻值变大；滑片向左移，连入电路中的电阻丝变短，阻值变小

连入电路中的部分是BP段 滑片向右移，连入电路中的电阻丝变短，阻值变小；滑片向左移，连入电路中的电阻丝变长，阻值变大

没有电阻连入电路 相当于一根导线

所以电阻全部连入电路 相当于定值电阻，其阻值等于变阻器的最大阻值

3.滑动变阻器的应用：

（1）收音机的音量旋钮 A B C P D

A B C D

甲 乙 丙 P

A B C D

P

A B C D
