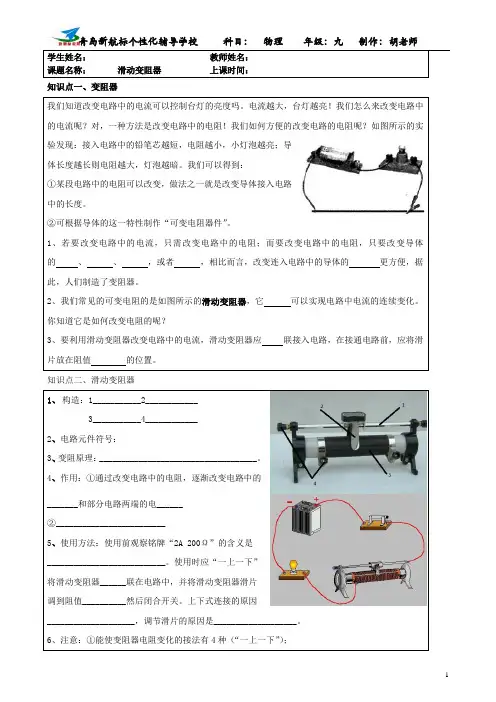

青岛新航标个性化辅导学校 科目： 物理 年级：九 制作：胡老师
1 学生姓名： 教师姓名：
课题名称： 滑动变阻器 上课时间：
知识点一、变阻器
我们知道改变电路中的电流可以控制台灯的亮度吗。电流越大，台灯越亮！我们怎么来改变电路中的电流呢？对，一种方法是改变电路中的电阻！我们如何方便的改变电路的电阻呢？如图所示的实验发现：接入电路中的铅笔芯越短，电阻越小，小灯泡越亮；导体长度越长则电阻越大，灯泡越暗。我们可以得到：
①某段电路中的电阻可以改变，做法之一就是改变导体接入电路中的长度。
②可根据导体的这一特性制作“可变电阻器件”。
1、若要改变电路中的电流，只需改变电路中的电阻；而要改变电路中的电阻，只要改变导体的 、 、 ，或者 ，相比而言，改变连入电路中的导体的 更方便，据此，人们制造了变阻器。
2、我们常见的可变电阻的是如图所示的滑动变阻器，它 可以实现电路中电流的连续变化。你知道它是如何改变电阻的呢？
3、要利用滑动变阻器改变电路中的电流，滑动变阻器应 联接入电路，在接通电路前，应将滑片放在阻值 的位置。
知识点二、滑动变阻器
1、 构造：1___________2____________
3___________4____________
2、电路元件符号：
3、变阻原理：____________________________________。
4、作用：①通过改变电路中的电阻，逐渐改变电路中的_______和部分电路两端的电______
②_________________________
5、使用方法：使用前观察铭牌“2A 200Ω”的含义是___________________________。使用时应“一上一下”将滑动变阻器______联在电路中，并将滑动变阻器滑片调到阻值__________然后闭合开关。上下式连接的原因____________________，调节滑片的原因是___________________。
8 / 8
16.4 变阻器

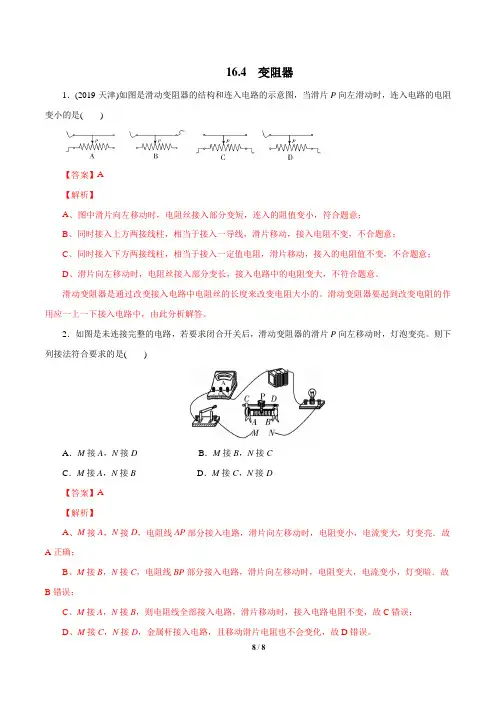

1．(2019·天津)如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是(
)
【答案】A
【解析】
A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中，由此分析解答。
2．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是(
)
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
【答案】A
【解析】
A、M接A，N接D，电阻线AP部分接入电路，滑片向左移动时，电阻变小，电流变大，灯变亮．故A正确；
B、M接B，N接C，电阻线BP部分接入电路，滑片向左移动时，电阻变大，电流变小，灯变暗．故B错误；
C、M接A，N接B，则电阻线全部接入电路，滑片移动时，接入电路电阻不变，故C错误；
D、M接C，N接D，金属杆接入电路，且移动滑片电阻也不会变化，故D错误。
8 / 8
3．(2019·菏泽)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是( )
【答案】C
【解析】
A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；
新人教部编版九年级物理“活力课堂”精讲精练
“活力课堂”物理教研组编 1 专题14 电阻
1.电阻：
(1)意义：表示导体对
的大小，导体的电阻
，表示导体对电流的阻碍作用越大。
(2)符号：用字母
表示。
(3)单位： 、 、 。
换算： 1 kΩ= Ω，1 MΩ= Ω。
(4)电路符号： 。
2．影响电阻大小的因素
影响因素：电阻是导体本身的一种性质，它的大小与导体的 ⑩ 、 ⑪ 和 ⑫ 等因素有关．
具体关系：(1)在导体的材料和横截面积相同时，导体长度越长，电阻越 ⑬ ；(2)在导体的材料和长度相同时，导体的横截面积越大，电阻越 ⑭ ；(3)导体的电阻还与 ⑮ 有关．大多数导体的电阻随温度的升高而 ⑯ ，但有少数导体的电阻随温度的升高而 ⑰ ．
3.半导体：
(1)概念：导电性能介于 ⑱ 和 ⑲ 之间的材料，例： ⑳ 、锗。
(2)应用：制作 ㉑ 、 ㉒ 。
(3)影响因素： ㉓ 、 ㉔ 、杂质等。
4.超导现象：
(1)定义：某些物质在很低温度时，电阻变成了 ㉕ 的现象。
(2)应用：发电厂发电、 ㉖ 等方面若能采用超导材料，可以减少由于电阻引起的电能损耗。
参考答案：
1.①电流的阻碍 ②越大 ③R ④Ω ⑤kΩ ⑥MΩ ⑦103 ⑧106 ⑨
2.⑩长度 ⑪横截面积 ⑫材料 ⑬大 ⑭小 ⑮材料 ⑯升高 ⑰降低
3.⑱导体 ⑲绝缘体 ⑳硅 ㉑半导体二极管 ㉒半导体元件 ㉓温度 ㉔材料
4.㉕零 ㉖高压线
新人教部编版九年级物理“活力课堂”精讲精练
“活力课堂”物理教研组编 2 考点一 对电阻概念的理解
16.4 变阻器

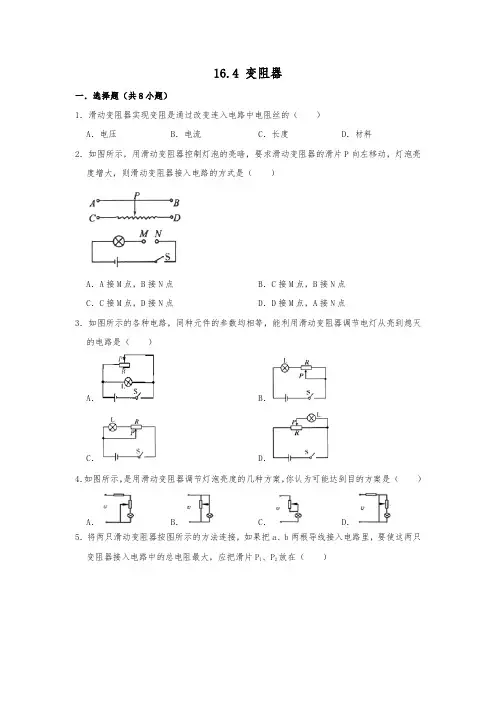

一．选择题（共8小题）
1．滑动变阻器实现变阻是通过改变连入电路中电阻丝的（ ）
A．电压 B．电流 C．长度 D．材料
2．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（ ）
A．A接M点，B接N点 B．C接M点，B接N点
C．C接M点，D接N点 D．D接M点，A接N点
3．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）
A． B．
C． D．
4．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （ ）
A． B． C． D．
5．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
6．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（ ）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
7．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）
A．甲的电阻线较粗
B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同
D．无法判定
8．如图所示是某同学设计的一种测定油箱内油面高度的实验装置。请你回答下列问题：定值电阻R0在实验中的主要作用是（ ）
A．当滑片滑到a端时，阻止电路短路
