控制图方法及运用

SPC控制图详解

什么是控制图？

控制图是对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图。

控制图的应用

控制图中包括三条线

1.控制上限（UCL)

2。中心线(CL)

3。控制下限（LCL）

控制图的种类

数据：是能够客观地反映事实的资料和数字数据的质量特性值分为：

计量值

可以用量具、仪表等进行测量而得出的连续性数值，可以出现小数。

计数值

不能用量具、仪表来度量的非连续性的正整数值。

计量型数据的控制图 Xbar—R图（均值－极差图)

Xbar—S图（均值－标准差图）

X-MR图(单值－移动极差图）

X-R（中位数图）

计数型数据的控制图

P图（不合格品率图）

np图（不合格品数图)

c图（不合格数图）

u图（单位产品不合格数图）

控制图的判异

控制图可以区分出普遍原因变差和特殊原因变差

1。特殊原因变差要求立即采取措施

2.减少普遍原因变差需要改变产品或过程的设计

错误的措施

1.试图通过持续调整过程参数来固定住普通原因变差，称为过渡调整，结果会导致更大的过程变差造成客户满意度下降。

2.试图通过改变设计来减少特殊原因变差可能解决不了问题，会造成时间和金钱的浪费。

控制图可以给我们提供出出现了哪种类型的变差的线索,供我们采取相应的措施。

控制图上的信号解释

有很多信号规则适用于所有的控制图（Xbar图和R图),主要最常见的有以下几种:

规则1:超出控制线的点

规则2：连续7点在中心线一侧

规则3:连续7点上升或下降

规则4：多于2/3的点落在图中1/3以外

规则5：呈有规律变化

SPC控制图建立的步骤

1。选择质量特性

2。决定管制图之种类

3.决定样本大小,抽样频率和抽样方式

4。收集数据

5。计算管制参数（上，下管制界线等）

6.持续收集数据，利用管制图监视制程

SPC控制图选择的方法

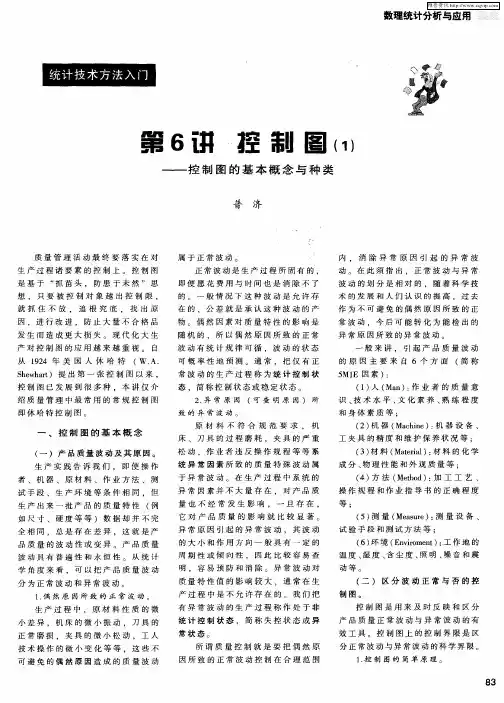

第６　ｉｊ｝Ｉ控制国（１）　

质量管理活动最终要落实在对　

生产过程诸要素的控制上。控制图　是基于“抓苗头，防患于未然”思　

想，只要被控制对象越出控制限，　就抓住不放．追根究底。找出原　

因，进行改进，防止大量不合格品　

发生而造成更大损失。现代化大生　产对控制图的应用越来越重视。自　

从１９２４年美国人休哈特（ｗ．Ａ．　

Ｓｈｅｗｈａ￣）提出第一张控制图以来，　控制图已发展到很多种，本讲仅介　

绍质量管理中最常用的常规控制图　即休哈特控制图。　

一、控制图的基本概念　

（一）产品质量波动及其原因。　

生产实践告诉我们，即使操作　

者、机器、原材料、作业方法、测　

试手段、生产环境等条件相同，但　

生产出来一批产品的质量特性（例　如尺寸、硬度等等）数据却并不完　

全相同．总是存在差异，这就是产　品质量的波动性或变异。产品质量　

波动具有普遍性和永恒性。从统计　

学角度来看，可以把产品质量波动　

分为正常波动和异常波动。　１，偶然原因所致的正常波动　

生产过程中，原材料性质的微　

小差异，机床的微小振动，刀具的　

正常磨损．夹具的微小松动，工人　技术操作的微小变化等等，这些不　

可避免的偶然原因造成的质量波动　控制图的基本概念与种类　

普济　

属于正常波动。　正常波动是生产过程所固有的，　

即便愿花费用与时间也是消除不了　的。一般情况下这种波动是允许存　

在的，公差就是承认这种波动的产　物。偶然因素对质量特性的影响是　

随机的．所以偶然原因所致的正常　波动有统计规律可循，波动的状态　

可概率性地预测。通常，把仅有正　

常波动的生产过程称为统计控制状　态，简称控制状态或稳定状态。　

２，异常原因（可查明原因）所　致的异常波动。　

原材料不符合规范要求，机　床、刀具的过程磨耗，夹具的严重　

松动．作业者违反操作规程等等系　统异常因素所致的质量特殊波动属　

于异常波动。在生产过程中系统的　

异常因素并不大量存在，对产品质　量也不经常发生影响，一旦存在，　

它对产品质量的影响就比较显著。　异常原因引起的异常波动，其波动　

控制图的原理及应用图解

1. 什么是控制图

控制图是一种质量管理工具，用于监测和控制过程中的变异性。它能够帮助我们识别过程是否处于控制状态，以及是否需要采取措施来纠正不良的变异。

2. 控制图的原理

控制图的原理基于统计学中的过程稳定性原理。通过测量过程中的关键指标，并绘制在控制图上，我们可以分析和判断过程是否出现了特殊原因的变动。

3. 控制图的应用步骤

3.1 确定需要监控的指标

在使用控制图之前，需要明确需要监控的关键指标是什么，例如产品的尺寸、重量等。

3.2 收集数据并绘制控制图

收集一定数量的数据，并绘制控制图，一般常见的控制图有平均值图、范围图、p图和np图等。

3.3 设置控制限

根据统计学原理，我们可以使用3σ法则来设置控制限。控制限分为上限和下限，一般情况下，将上限和下限设置为±3个标准差。

3.4 监控过程并分析

将新收集到的数据绘制在已有的控制图上，若数据点在控制限范围内，则认为过程处于可控制状态；若数据点超过控制限，则认为过程存在可疑现象。及时分析出现不稳定的原因，并采取纠正措施。

3.5 持续改进

控制图不仅用于监控过程的稳定性，还可以帮助我们发现过程中的变异和问题。通过持续监控并分析数据，我们可以逐步改进过程，提高效率和质量。 4. 控制图的应用场景

4.1 制造业

在制造业中，控制图可以帮助企业监测生产线上的关键指标，例如产品尺寸、重量等。通过控制图的分析，所产生的数据可以作为制造流程改进的依据。

4.2 服务业

在服务业中，控制图可以用于监控服务质量。例如餐饮行业使用控制图来监控食品加工过程中的关键环节，以确保食品质量符合标准。

4.3 医疗行业

在医疗行业中，控制图可以用于监控医疗流程的关键环节。例如手术室使用控制图来监控手术过程中的关键指标，以确保手术质量和安全。

4.4 金融行业

在金融行业中，控制图可以用于监控交易过程中的关键指标，例如交易时间、成功率等。通过控制图的应用，可以帮助金融机构提高交易效率和降低风险。

实验室质量控制方法—-质控图的应用

摘要 通过使用质量控制图来对实验室的监测工作实施质量控制，保证日常质量监测工作的成果正确可靠性，同时为实验室的工作人员的比对检测、期间核查等分析工作的质量管理活动提供了成果评价的重要依据，是在实验室中日正常检测中有效的质控方式。

关键字 质量控制图；绘制；应用分析

质量控制图，最早于20世纪40年代初就用于实验室的质量控制工作中，它的研究理论基础为数理统计学中的统计学与质量检验理论知识。该图主要作用是对各类实验中所得到的数据和成果进行监测，并对实验的有效质量展开针对性监控。从实际的使用效果而言，质量控制图具有简洁、简单、简明的特点，能够快速及时准确反应实验中分析误差的各类变化及变化趋势，从而“提醒”实验人员采取正确措施进行处理。正因质控图既能够有效保障日常实验过程的质量监测工作的成果正确和可靠性，又能为科研人员提供实验结果比对检测、过程核查等科研活动提供成果评价的重要依据，目前已经是我国实验室中的主流质控措施方法之一。

此外，在中国合格评定国家认可委员会中发布的《CNAS-CL01:2018检测和校准实验室能力认可准则》和《CNAS-CL01-A002:2018检测和校准实验室能力认可准则在化学检测领域的应用说明》里明确规定了试验室应该监控结果有效性的程序以及实验室人员对于测试结果有效性进行监控，可以通过制作质量控制图进行核查和监控，来对实验室的检测有效准确进行保证。

1质量控制图的绘制和判断

1.1质量控制图的类型

实验室中最常使用的控制图表大致有两类，即是X-图(单值图或均值图)和R-图(极差图)。当是利用标准物质、样品的空白值、回收率和某一固定浓度标准物质的数值进行监控时，可以采用制作X-图。X-图是用来监控控制值的系统效果和随机效应。但X-图的不足之处是难以区分批间与批间的精密度。当是利用双样或多个样重复分析数值时，则采用制作R-图（极差(R)）。R-图是用来监控重复性问题。 2实验室监测质量控制图的应用分析
