复合射孔-测试联作在印尼jambi油田的发展[摘要]复合射孔起爆瞬间产生巨大能量对井下测试工具如rtts 封隔器、压力计、测试阀造成失效或损坏,致使复合射孔-测试联作施工在印尼jambi油田一直未能得到真正的实现。
本文作者针对这种现象,对测试管柱加以改善,使得复合射孔-测试联作施工变成了可能。
[关键词] 复合射孔测试 dst 联作中图分类号:td353.5 文献标识码:a 文章编号:1009-914x (2013)17-325-011 测试联作的意义完井测试作业一般是在射孔后重新下管柱,射孔后压井起管柱再下测试管柱过程中,会使压井液进入射孔孔道渗入地层,造成对油气层的伤害,从而影响地层评价的真实性。
因此,为了能够真正了解到地层的原始数据,射孔测试联作便显得尤为重要。
2复合射孔及测试联作复合射孔-测试联作的整体管柱可以一次施工完成射孔、高能气体压裂改造地层和地层测试几道工序,大大地节省了施工时间,因此各油田及各市场都希望能得到复合射孔测试联作的施工,从而来了解地层原始性能及参数。
3 复合射孔-测试联作施工目前在印尼jambi油田的情况大庆试油试采公司2003年将该技术成功引入印尼市场以来,但由于复合射孔起爆瞬间产生的巨大能量及冲击对测试工具的损坏及失效,使得复合射孔-测试联作未能实现真正意义上的联作,只是简单的用封隔器配合进行射孔和测试。
4 复合射孔-测试联作常见的问题4.1 复合射孔对测试工具的影响在印尼jambi油田最初的复合射孔-测试联作中,曾一度使用rd 循环阀及omni多次循环阀阀作为循环阀,以在封隔器解封之前进行压井循环。
但在多口井的复合射孔测试过程中,rd安全循环阀破裂盘被击穿,该工具球阀关闭,而rd安全循环阀的循环孔却没有被开启。
事后分析其主要原因就是:复合射孔期间油管和环空在井口都被关闭,射孔后高能气体压裂在环空中产生的瞬时高压压值极高,该高压击穿rd安全循环阀的破裂盘,使rd安全循环阀的球阀关闭。
射孔测试联作技术工艺改进本文作者(刘增),请您在阅读本文时尊重作者版权。

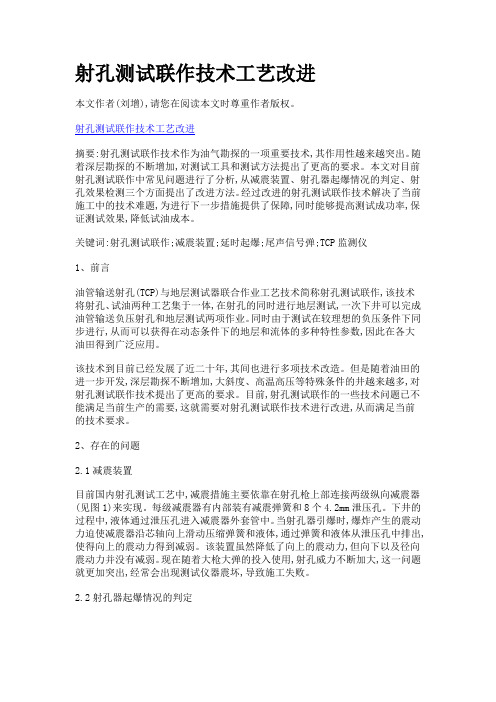

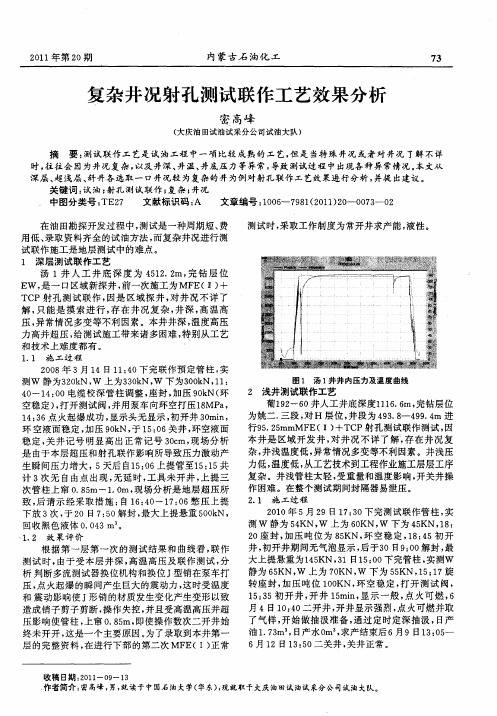

射孔测试联作技术工艺改进摘要:射孔测试联作技术作为油气勘探的一项重要技术,其作用性越来越突出。
随着深层勘探的不断增加,对测试工具和测试方法提出了更高的要求。
本文对目前射孔测试联作中常见问题进行了分析,从减震装置、射孔器起爆情况的判定、射孔效果检测三个方面提出了改进方法。
经过改进的射孔测试联作技术解决了当前施工中的技术难题,为进行下一步措施提供了保障,同时能够提高测试成功率,保证测试效果,降低试油成本。
关键词:射孔测试联作;减震装置;延时起爆;尾声信号弹;TCP监测仪1、前言油管输送射孔(TCP)与地层测试器联合作业工艺技术简称射孔测试联作,该技术将射孔、试油两种工艺集于一体,在射孔的同时进行地层测试,一次下井可以完成油管输送负压射孔和地层测试两项作业。
同时由于测试在较理想的负压条件下同步进行,从而可以获得在动态条件下的地层和流体的多种特性参数,因此在各大油田得到广泛应用。
该技术到目前已经发展了近二十年,其间也进行多项技术改造。
但是随着油田的进一步开发,深层勘探不断增加,大斜度、高温高压等特殊条件的井越来越多,对射孔测试联作技术提出了更高的要求。
目前,射孔测试联作的一些技术问题已不能满足当前生产的需要,这就需要对射孔测试联作技术进行改进,从而满足当前的技术要求。

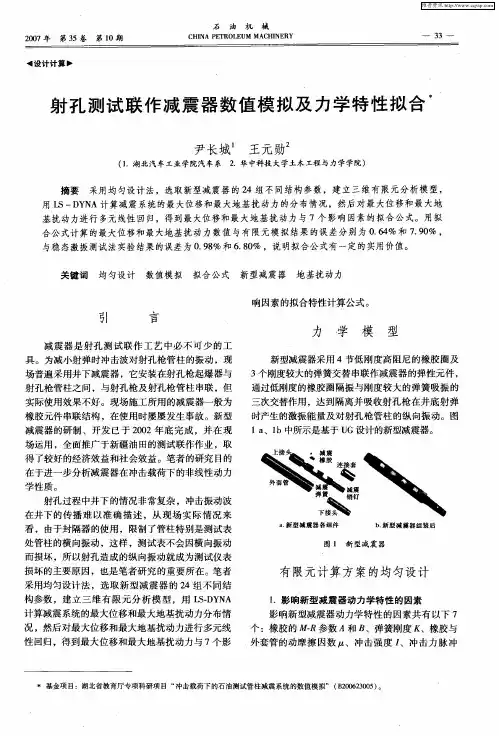

2、存在的问题2.1减震装置目前国内射孔测试工艺中,减震措施主要依靠在射孔枪上部连接两级纵向减震器(见图1)来实现。
每级减震器有内部装有减震弹簧和8个4.2mm泄压孔。
下井的过程中,液体通过泄压孔进入减震器外套管中。
当射孔器引爆时,爆炸产生的震动力迫使减震器沿芯轴向上滑动压缩弹簧和液体,通过弹簧和液体从泄压孔中排出,使得向上的震动力得到减弱。
该装置虽然降低了向上的震动力,但向下以及径向震动力并没有减弱。
现在随着大枪大弹的投入使用,射孔威力不断加大,这一问题就更加突出,经常会出现测试仪器震坏,导致施工失败。

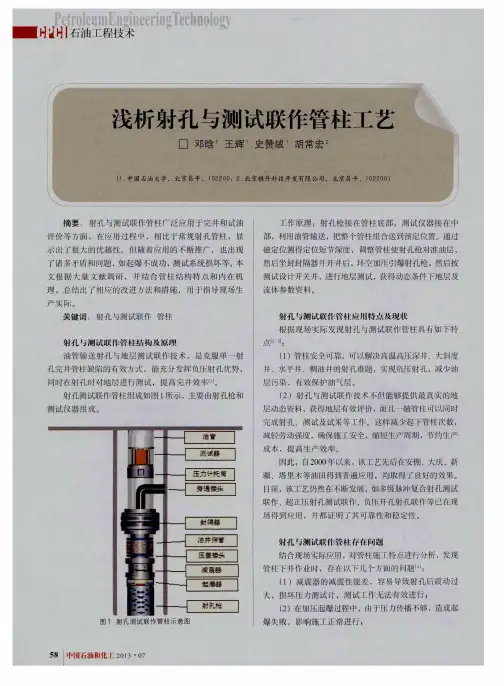

油管输送射孔与地层测试器联合作业一、概述油管输送射孔(TCP)与地层测试器联合作业工艺术(以下简称联作),是将TCP器材与测试器组合在一根管柱上,一次下井可同时完成油管输送负压射孔和地层测试两项作业。
它能提供最真实的地层评价机会,获到动态条件下地层和流体的各种特性参数。
我国80年代后期从国外引进了该项技术,进入90年代以来,联作工艺已在我国各大油田普遍推广起来。
测试器的类型较多,因而能组成的联作管柱型式及施工方法也就很多。
目前使用最多的是Johnston的MFE地层测试器,以后又引进的常规PCT测试器、全通径PCT测试器和APR全通径测试器等,联作激发起爆方式由最初的压差启动、绳索控制起爆方式增加到旁通传压起爆方式和使用全通径测试工具的投棒起爆方式;地层测试的顺序也由从下到上逐层测试发展到既可从下到上也可从上到下进行测试。
目前,联作技术正朝大斜度井、高温高压井等特殊条件井的联作方向发展,今后新型测试器和新的联作方法必将不断出现。
二、联作工艺的优越性1、地层测试的方法及目的1)地层测试的方法地层测试又称DST,它包括钻井过程中进行的测试(又称中途测试)和射孔完井后对油气层进行的测试(又称完井测试)。
完井测试的方法有两种,一种是先进行电缆常规射孔,然后下测管柱进行测试。
另一种就是联作工艺地层测试。
2)地层测试的目的通过对取得的测试资料和回收的地层流体进行数据处理和分析就可以对测试地层进行定定量的评价。
可获得地层的温度、原始压力、平均有效渗透率、井壁平均堵塞比、测试半径、井储系数、流动系数、表皮系数、污染压降、压力衰竭和边界异常等30余项地层和流体的特性参数。
根据这些参数,我们就可以预测产油量、产气量和产水量,可以判断测试层有无开采价值,如何开采以及有无必要采取增产措施,能帮助我们及时、准确地认识新油藏,加快勘探步伐,扩大勘探成果,科学指导增产措施。
2、联作工艺的优越性(1)联作工艺的最大优越性是在负压条件下射孔后立即进行测试,因而能提供最真实的地层评价机会,而其测试方法是在压井条件下作业,会使压井液或钻井液滤液沿射孔孔道向地层深处渗入,造成对油气层的伤害。
射孔-测试联合作业中的减震防漏技术

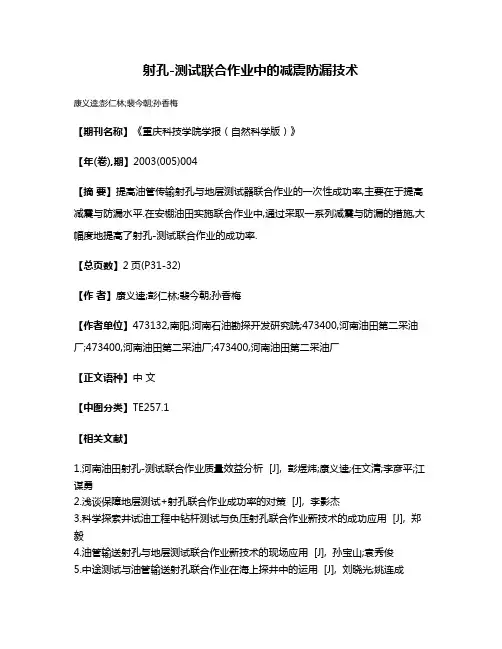

康义逵;彭仁林;裴今朝;孙香梅
【期刊名称】《重庆科技学院学报(自然科学版)》
【年(卷),期】2003(005)004
【摘要】提高油管传输射孔与地层测试器联合作业的一次性成功率,主要在于提高减震与防漏水平.在安棚油田实施联合作业中,通过采取一系列减震与防漏的措施,大幅度地提高了射孔-测试联合作业的成功率.
【总页数】2页(P31-32)
【作者】康义逵;彭仁林;裴今朝;孙香梅
【作者单位】473132,南阳,河南石油勘探开发研究院;473400,河南油田第二采油厂;473400,河南油田第二采油厂;473400,河南油田第二采油厂
【正文语种】中文
【中图分类】TE257.1
【相关文献】
1.河南油田射孔-测试联合作业质量效益分析 [J], 彭煜炜;康义逵;任文清;李彦平;江谋勇
2.浅谈保障地层测试+射孔联合作业成功率的对策 [J], 李影杰
3.科学探索井试油工程中钻杆测试与负压射孔联合作业新技术的成功应用 [J], 郑毅
4.油管输送射孔与地层测试联合作业新技术的现场应用 [J], 孙宝山;袁秀俊
5.中途测试与油管输送射孔联合作业在海上探井中的运用 [J], 刘晓光;姚连成
因版权原因,仅展示原文概要,查看原文内容请购买。
油管输送射孔与地层测试器联合作业一、概述油管输送射孔(TCP)与地层测试器联合作业工艺术(以下简称联作),是将TCP器材与测试器组合在一根管柱上,一次下井可同时完成油管输送负压射孔和地层测试两项作业。
它能提供最真实的地层评价机会,获到动态条件下地层和流体的各种特性参数。
我国80年代后期从国外引进了该项技术,进入90年代以来,联作工艺已在我国各大油田普遍推广起来。
测试器的类型较多,因而能组成的联作管柱型式及施工方法也就很多。
目前使用最多的是Johnston的MFE地层测试器,以后又引进的常规PCT测试器、全通径PCT测试器和APR全通径测试器等,联作激发起爆方式由最初的压差启动、绳索控制起爆方式增加到旁通传压起爆方式和使用全通径测试工具的投棒起爆方式;地层测试的顺序也由从下到上逐层测试发展到既可从下到上也可从上到下进行测试。
目前,联作技术正朝大斜度井、高温高压井等特殊条件井的联作方向发展,今后新型测试器和新的联作方法必将不断出现。
二、联作工艺的优越性1、地层测试的方法及目的1)地层测试的方法地层测试又称DST,它包括钻井过程中进行的测试(又称中途测试)和射孔完井后对油气层进行的测试(又称完井测试)。
完井测试的方法有两种,一种是先进行电缆常规射孔,然后下测管柱进行测试。
另一种就是联作工艺地层测试。
2)地层测试的目的通过对取得的测试资料和回收的地层流体进行数据处理和分析就可以对测试地层进行定定量的评价。
可获得地层的温度、原始压力、平均有效渗透率、井壁平均堵塞比、测试半径、井储系数、流动系数、表皮系数、污染压降、压力衰竭和边界异常等30余项地层和流体的特性参数。
根据这些参数,我们就可以预测产油量、产气量和产水量,可以判断测试层有无开采价值,如何开采以及有无必要采取增产措施,能帮助我们及时、准确地认识新油藏,加快勘探步伐,扩大勘探成果,科学指导增产措施。
2、联作工艺的优越性(1)联作工艺的最大优越性是在负压条件下射孔后立即进行测试,因而能提供最真实的地层评价机会,而其测试方法是在压井条件下作业,会使压井液或钻井液滤液沿射孔孔道向地层深处渗入,造成对油气层的伤害。
关于射孔施工过程中的质量与安全的心得射孔作业大多在野外进行,工作环境差,受自然条件的影响很大,存在着许多安全隐患。
为保障安全生产,企业制定了严格的规章制度和操作规程来规范职工应该做什么和不应该做什么。
但具体到人去执行却出现许多纰漏,有些职工对射孔作业风险认识不足,对射孔作业的危害因素认识比较片面,相应采取的控制措施就不能完全到位,容易发生安全事故。
为解决这一问题,本文对射孔作业中存在的危害因素进行系统的分析并提出风险控制措施同大家共同探讨。
1常规射孔技术。
1.1复合射孔完井工艺复合射孔工艺是一项集射孔与高能气体压裂完井于一体的高效完井技术,它通过1次施工完成2道工序,在射孔的同时进行高能气体压裂。
增产机理是高温、高压气体通过射孔孔眼对地层压裂,形成多条裂缝,部分解除钻井、固井、射孔等作业过程中对地层所造成的污染,改善近井地层渗透性能,从而提高油气井完善程度,达到射孔完井和增产增注的目的。
1.2水平井射孔工艺技术我国的水平井射孔枪普遍采用内定向,其中又有偏心旋转和配重块旋转两种方式。
目前不仅能完成长井段、深井的定向射孔作业,而且能完成水平井的射孔-测试联作,并已完成了水平井的再射孔、水平井的限流压裂射孔、水平井的氮气正压射孔等作业。
水平井射孔已经逐渐变成一项常规射孔作业。
1.3射孔-抽油泵联作完井工艺射孔-抽油泵联作是将射孔枪组装后,与生产管柱(采油管柱或注水管柱)连接,用油管把射孔枪和生产管柱及相关工具下入井中测γ曲线,确定标志层,调整管柱定位后,用环空加压方式起爆点火,进行射孔;射孔后不用起管柱,直接进行投产。
其突出特点是可减少2次起下作业,缩短了施工周期和射孔液对地层的浸泡时间,减轻射孔作业对油层的伤害,提高了单井产能和经济效益。
1.4定方位射孔与压裂联作完井工艺是提高低渗透油气藏和裂缝性油气藏完井产能的一项新技术,其原理是射孔时射孔枪沿180°相位角布2排孔眼,并且使射孔弹的发射方位与垂直裂缝方位或最小水平地层应力方位正交。

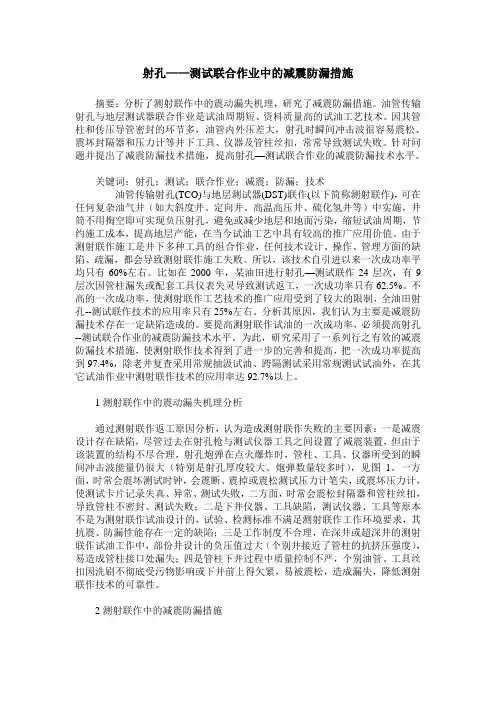

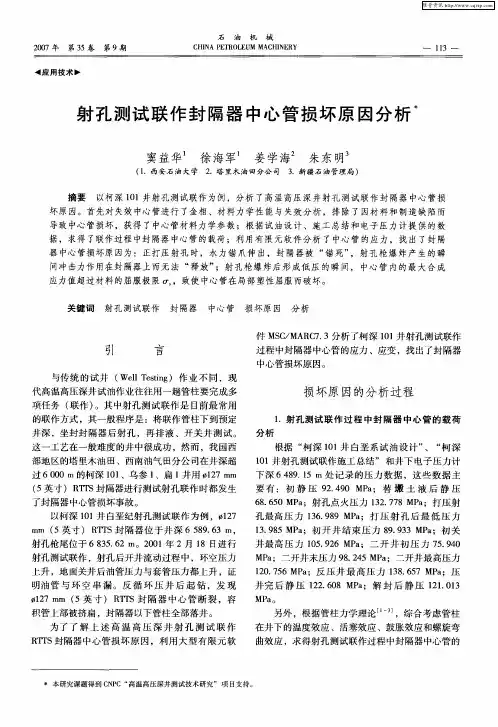

射孔——测试联合作业中的减震防漏措施摘要:分析了测射联作中的震动漏失机理,研究了减震防漏措施。
油管传输射孔与地层测试器联合作业是试油周期短、资料质量高的试油工艺技术。
因其管柱和传压导管密封的环节多,油管内外压差大,射孔时瞬间冲击波很容易震松、震坏封隔器和压力计等井下工具、仪器及管柱丝扣,常常导致测试失败。
针对问题并提出了减震防漏技术措施,提高射孔—测试联合作业的减震防漏技术水平。
关键词:射孔;测试;联合作业;减震;防漏;技术油管传输射孔(TCO)与地层测试器(DST)联作(以下简称测射联作),可在任何复杂油气井(如大斜度井、定向井、高温高压井、硫化氢井等)中实施,井筒不用掏空即可实现负压射孔,避免或减少地层和地面污染,缩短试油周期,节约施工成本,提高地层产能,在当今试油工艺中具有较高的推广应用价值。
由于测射联作施工是井下多种工具的组合作业,任何技术设计、操作、管理方面的缺陷、疏漏,都会导致测射联作施工失败。
所以,该技术自引进以来一次成功率平均只有60%左右。
比如在2000年,某油田进行射孔—测试联作24层次,有9层次因管柱漏失或配套工具仪表失灵导致测试返工,一次成功率只有62.5%。
不高的一次成功率,使测射联作工艺技术的推广应用受到了较大的限制,全油田射孔--测试联作技术的应用率只有25%左右。
分析其原因,我们认为主要是减震防漏技术存在一定缺陷造成的。
要提高测射联作试油的一次成功率,必须提高射孔--测试联合作业的减震防漏技术水平。
为此,研究采用了一系列行之有效的减震防漏技术措施,使测射联作技术得到了进一步的完善和提高,把一次成功率提高到97.4%,除老井复查采用常规抽汲试油、跨隔测试采用常规测试试油外,在其它试油作业中测射联作技术的应用率达92.7%以上。
1测射联作中的震动漏失机理分析通过测射联作返工原因分析,认为造成测射联作失败的主要因素:一是减震设计存在缺陷,尽管过去在射孔枪与测试仪器工具之间设置了减震装置,但由于该装置的结构不尽合理,射孔炮弹在点火爆炸时,管柱、工具、仪器所受到的瞬间冲击波能量仍很大(特别是射孔厚度较大、炮弹数量较多时),见图1。
探讨复合射孔测试联作中的几个问题汇报人:日期:目录CATALOGUE•引言•复合射孔测试技术概述•复合射孔测试联作中的几个问题•问题解决方案及效果展示•结论与展望•参考文献01 CATALOGUE引言复合射孔测试联作技术在国内的应用和发展情况复合射孔测试联作技术在油气勘探和开发中的重要性和作用背景介绍1研究目的和意义23研究复合射孔测试联作技术的现状和发展趋势分析复合射孔测试联作技术在应用中存在的几个问题探讨如何提高复合射孔测试联作技术的准确性和可靠性,以更好地为油气勘探和开发服务02CATALOGUE复合射孔测试技术概述复合射孔测试技术是一种石油勘探技术,它通过在地下钻井中射入多个射孔弹,对地层进行多方位的穿透过,从而获取地层中的流体样品和地层信息。
该技术结合了常规射孔和地层测试器的功能,可以在一次下井作业中完成对多个地层的取样和测试,提高了勘探效率。
根据操作方式的不同,复合射孔测试技术可分为电缆复合射孔和油管复合射孔两类。
电缆复合射孔是将测试器与射孔弹一起下入井中,通过电缆进行控制和操作;而油管复合射孔则是将测试器与射孔弹分别下入井中,通过油管进行控制和操作。
复合射孔测试技术的流程包括以下步骤:钻井、下入测试器、射入射孔弹、地层取样、样品分析、地层测试等。
在钻井完成后,将测试器与射孔弹一起下入井中,通过控制电缆或油管进行操作。
在达到预定深度后,通过控制方式引爆射孔弹,将地层穿透过并将地层中的流体样品收集到测试器中。
随后,将测试器提离井口,对收集到的流体样品进行分析和测试,以获取地层中的油气藏信息。
03CATALOGUE复合射孔测试联作中的几个问题测试数据同步问题数据同步误差在复合射孔测试联作中,多个射孔枪同时发射,但由于设备间传输速度和延迟的不一致,会导致测试数据同步误差。
解决方法通过采用高精度同步信号源,对所有设备进行时间同步,减小数据同步误差。
此外,还可以采用高速数据传输技术,提高数据传输速度和稳定性。
水平井泵送桥塞+ 射孔联作技术常见问题列举及解决方案分析作者:杨维博,等来源:《中小企业管理与科技·上中下旬刊》 2015年第10期杨维博1 王友勇2 霍红星31.北方斯伦贝谢油田技术(西安)有限公司陕西西安710065;2.浙江省岩土基础公司浙江宁波315000;3.西安近代化学研究所陕西西安710065摘要:随着我国重庆、四川等地页岩气的开采,泵送桥塞电缆射孔联作分段压裂技术被广泛应用,在该工艺施工过程中会出现压力泄漏、电缆变形遇卡、无法正常泵送射孔工具串、桥塞不坐封、坐封桥塞后未丢手、桥塞坐封丢手后无法射孔、电缆头脱落及泵送压力过高等问题,对于列举的各种问题的解决方案本文中做了简单总结。
关键词:水平井;泵送桥塞射孔连作;问题列举;解决方案1 概述国外长久以来的成功经验告诉我们,水平井及分段压裂技术是改造水平井储层的有效技术[1],泵送桥塞+电缆分簇射孔技术在众多的水平井分段压裂技术中以其施工速度快,成本低廉,现场设备操作简单,可灵活调整射孔枪簇深度等优势被广泛应用于页岩气藏及致密气藏,在我国重庆焦石坝、四川威远、宜宾、甘肃泾川及陕西延安等地均有应用。
但其在施工过程中也出现了许多问题,对施工进度、质量等造成了一定的影响,因此如何对出现的问题进行分析并能快速有效的解决显得尤为关键[2]。
2 泵送桥塞电缆射孔联作分段压裂技术工艺过程先通井、刮管,确保井筒内干净、通畅。
利用连续油管、爬行器或有油管传输将射孔枪下入井筒至指定位置,进行第一段射孔。
起出射孔枪,光套管压裂第一段。
通过电缆连接射孔枪和桥塞,利用压裂车泵送到位,电点火坐封桥塞,上提电缆至射孔位置射孔,起出电缆和射孔枪,压裂第二段。
重复第二段下桥塞坐封、射孔、压裂过程,依次完成后面各段压裂。
各段压裂完成后,用连续油管钻掉桥塞进行排液、生产。
对于带通道桥塞,可以先排液生产再钻桥塞[3]。
3 泵送桥塞电缆射孔联作分段压裂施工过程中存在的问题及解决方案3.1 压力泄漏在电缆射孔作业期间,下放或上起时,配有专职人员观察井口压力,一旦发生压力泄漏,则会有多种可能性,立即采取以下措施:淤停止电缆运动,如果有泵入作业,通知立即停泵;于观察泄漏点;a 如果发生在井口密封注脂控制头———则调高密封脂注入压力,加快注入速度,补充密封脂或者空气压缩机压力;———必要时关闭三闸板防喷器;———更换注入口;———打开三闸板防喷器,观察有无压力泄漏,若再无压力泄漏,则慢慢活动电缆,确认正常后转入正常作业程序;b 如果压力泄漏点发生在防喷管,关闭三闸板防喷器,拆开防喷管,检查更换密封圈。
定向射孔陀螺测控系统减振技术发布时间:2023-04-25T09:20:50.915Z 来源:《科技新时代》2023年1期1月作者:杨玲谢雪峰庞云伟薛胜龙[导读] 定向射孔陀螺测控系统是将射孔器与测控工具进行定向连接,采用陀螺测量定位的方法测定射孔弹方位角杨玲谢雪峰庞云伟薛胜龙贵州航天凯山石油仪器有限公司贵州省贵阳市:550009摘要:定向射孔陀螺测控系统是将射孔器与测控工具进行定向连接,采用陀螺测量定位的方法测定射孔弹方位角,系统根据目标方位角和测定方位角的偏差下发指令控制调节短节带动射孔器组转动,使射孔弹方向与地层主应力方向一致,从而准确、定向射开油气井目的层。
该系统是目前页岩油气开发的重要装备,可以解决常规射孔孔眼效率低的问题,有效提高此类油气井产量,并为其进一步采取压裂等增产措施提供必要条件。
射孔器起爆瞬间冲击超过20000g,连接在射孔器上方用于吸收冲击振动的减振器是系统中的关键,否则减振器上方连接的陀螺惯性器件、锚爪控制机构、悬挂转向机构等测控短节均会因强冲击振动导致损坏失效。
本文主要围绕系统中的减振器设计进行详细论述。
关键词:定向射孔、起爆、减振。
1 引言定向射孔陀螺测控系统是一种特殊的电缆输送射孔方式,系统功能要求是将射孔器与测控工具进行定向连接,采用陀螺测量定位的方法测定射孔弹击发方位角,再根据目标方位角和测定方位角的偏差下发指令控制调节短节带动射孔器转动,使射孔弹方向与地层主应力方向一致,然后执行射孔操作的一种电缆传输射孔方法,适用于井斜度在10°以内的油气井进行有效方位定向射孔完井施工作业。
由于技术难度高,国内市场目前还没有该功能产品,而定向射孔陀螺测控系统可以解决常规射孔孔眼效率低的问题,在未来的页岩油类非常规油气资源的开发过程中具有很大的应用价值和市场前景。
定向射孔陀螺测控系统最大的难度之一为减振设计。
因为在井下射孔器的做功方式为爆炸, 以爆炸点为中心, 强大的冲击振动波会在射孔器射孔时产生, 通过井内介质、连接短节以及套管壁进行传播, 为了保护在射孔器上连接的测控短节,必须要采取相关的消振、减振以及隔离的措施,而减振器安装在射孔器与测控短节之间,因此,减振器的减振效果直接关系到整个系统能否适应射孔作业环境,否则陀螺惯性器件、锚爪控制机构、悬挂转向机构等测控短节均会因强冲击振动导致损坏失效。
