MTBE安全阀计算书审定
- 格式：doc
- 大小：120.50 KB
- 文档页数：8

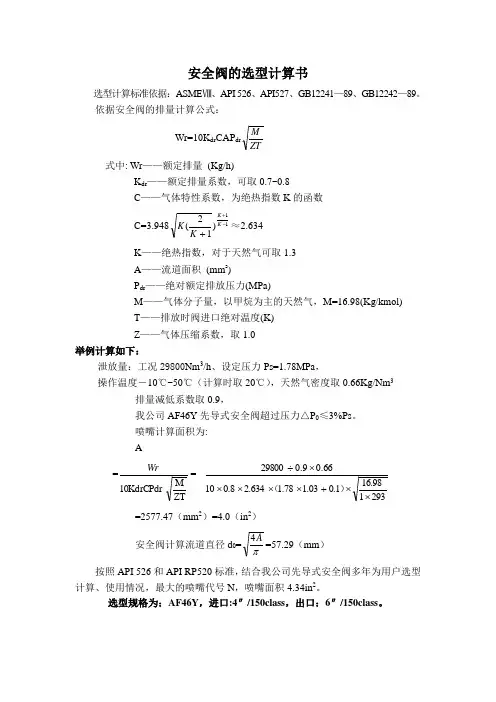

编制：校核：审核：一．最大泄放量的确定GV=12500Kg/h（取进料量）二．操作条件的确定1、定压值：PS=1.15 MPa(a)2、积聚压力： Pa = 0.2PS=0.23 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.38 MPa(a)4、背压： P2=0.05MPa(a) 三．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=57C——气体特性系数，C=245计算得A=12.08cm2喉管直径d0=2(A/π)0.5≈3.92 cm四．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）编制：校核：审核：一．最大泄放量的确定GV=13925Kg/h（取进料量）二．操作条件的确定1、定压值：PS=1.35 MPa(a)2、积聚压力： Pa = 0.2PS=0.27 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.62 MPa(a)4、背压： P2=0.05MPa(a) 三．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=68C——气体特性系数，C=245计算得A=10.58cm2喉管直径d0=2(A/π)0.5≈3.67 cm四．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）编制：校核：审核：五．最大泄放量的确定GV=13925Kg/h（取进料量）六．操作条件的确定1、定压值：PS=1.15 MPa(a)2、积聚压力： Pa = 0.2PS=0.23 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.38 MPa(a)4、背压： P2=0.05MPa(a) 七．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=68C——气体特性系数，C=245计算得A=12.80cm2喉管直径d0=2(A/π)0.5≈4.04 cm八．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）编制：校核：审核：五．最大泄放量的确定GV=24306Kg/h（取进料量+塔顶气相）六．操作条件的确定1、定压值：PS=0.95 MPa(a)2、积聚压力： Pa = 0.2PS=0.19 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.14 MPa(a)4、背压： P2=0.05MPa(a) 七．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=68C——气体特性系数，C=245计算得A=26.93cm2喉管直径d0=2(A/π)0.5≈5.86 cm八．安全阀管径的选取根据计算及安全阀的规格选用 DN100安全阀（d=65mm）编制：校核：审核：九．最大泄放量的确定GV=20642Kg/h（取进料量+塔顶气相）十．操作条件的确定1、定压值：PS=0.95 MPa(a)2、积聚压力： Pa = 0.2PS=0.19 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.14 MPa(a)4、背压： P2=0.05MPa(a) 十一．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=57C——气体特性系数，C=245计算得A=24.15cm2喉管直径d0=2(A/π)0.5≈5.55 cm十二．安全阀管径的选取根据计算及安全阀的规格选用 DN100安全阀（d=65mm）编制：校核：审核：九．最大泄放量的确定GV=10260Kg/h（塔顶气相）十．操作条件的确定1、定压值：PS=0.95 MPa(a)2、积聚压力： Pa = 0.2PS=0.19 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.14 MPa(a)4、背压： P2=0.05MPa(a) 十一．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=57C——气体特性系数，C=245计算得A=12.00cm2喉管直径d0=2(A/π)0.5≈3.91 cm十二．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）编制：校核：审核：十三．最大泄放量的确定GV=13925Kg/h（取进料量）十四．操作条件的确定1、定压值：PS=0.90 MPa(a)2、积聚压力： Pa = 0.2PS=0.18 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.08 MPa(a)4、背压： P2=0.05MPa(a) 十五．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=57C——气体特性系数，C=245计算得A=17.87cm2喉管直径d0=2(A/π)0.5≈4.77 cm十六．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）编制：校核：审核：十三．最大泄放量的确定GV=10382Kg/h（塔顶气相）十四．操作条件的确定1、定压值：PS=0.90 MPa(a)2、积聚压力： Pa = 0.2PS=0.18 MPa(a)3、最高泄放压力： Pm = PS+ Pa=1.08 MPa(a)4、背压： P2=0.05MPa(a) 十五．喷嘴面积式中：A——喷嘴面积cm2GV——最大泄放量Kg/hKF ——流量系数，全启式KF=0.6～0.7，取值0.6Pm——最高泄放压力Kb——背压校正系数，取1。
Z——压缩因子, Z≈0.7T1——入口处介质温度KM——气体分子量，M=57C——气体特性系数，C=245计算得A=12.98cm2喉管直径d0=2(A/π)0.5≈4.07 cm十六．安全阀管径的选取根据计算及安全阀的规格选用 DN80安全阀（d=50mm）。
