CAD中矩阵和阵列绘图的技巧与方法

CAD阵列和矩阵操作技巧CAD软件是设计和制图领域中使用广泛的工具。

在CAD软件中，阵列和矩阵操作是常见且有用的功能。

通过使用阵列和矩阵，设计师可以快速创建和复制多个对象，并对其进行相应的控制。

在本文中，我们将介绍一些常见的CAD阵列和矩阵操作技巧。

1. 矩形阵列：首先，选择要进行阵列操作的对象，然后选择阵列工具。

接下来，选择矩形选项，并输入所需的行数和列数。

在确定好阵列范围后，CAD软件将会复制并排列对象，从而创建一个矩形阵列。

2. 极坐标阵列：与矩形阵列类似，选择要进行阵列操作的对象，并选择阵列工具。

在阵列选项中，选择极坐标选项，并输入所需的角度和半径。

CAD软件将根据输入的参数创建一个极坐标阵列，并将对象按照指定的角度和半径进行排列。

3. 基于路径的阵列：这种阵列操作允许您沿着指定的路径复制对象。

选择要进行阵列操作的对象和阵列工具，然后选择路径选项。

在路径选项中，选择一个路径对象，CAD软件将按照路径的形状和方向复制对象，并沿着路径进行排列。

4. 镜像阵列：这种阵列操作将对象复制到指定的方向，并同时进行镜像。

选择要进行阵列操作的对象和阵列工具，然后选择镜像选项。

在镜像选项中，选择一个镜像轴，CAD软件将会按照指定的轴进行对象的复制和镜像排列。

5. 编辑阵列：在创建了阵列后，您可以随时对其进行编辑。

选择阵列对象，并选择编辑工具。

在编辑选项中，您可以调整阵列的行数、列数、角度、半径等参数，从而实现对阵列的自定义调整。

6. 阵列路径编辑：在基于路径的阵列中，您可以编辑路径的形状和方向，以进一步调整阵列的样式。

选择路径对象和编辑工具，然后您可以修改路径的形状、方向和长度，以达到所需的效果。

7. 数学公式阵列：一些高级CAD软件还提供了数学公式阵列的功能。

选择要进行阵列操作的对象和阵列工具，在阵列选项中选择数学公式选项。

通过使用数学公式，您可以根据输入的公式计算每个对象的位置和属性，从而创建出复杂而有规律的阵列。

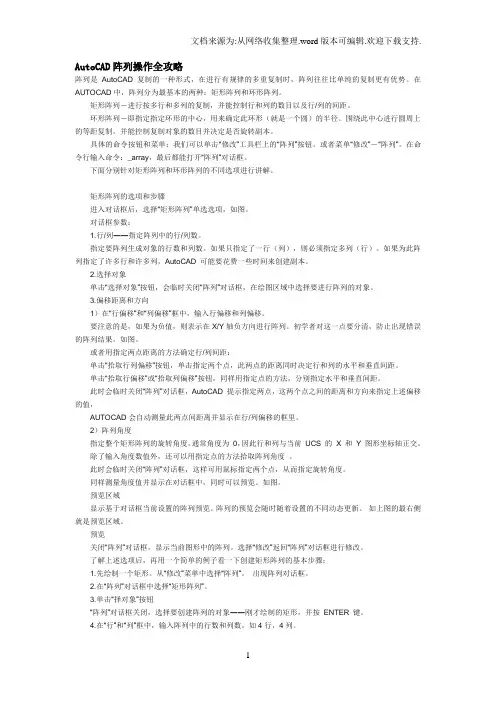

AutoCAD阵列操作全攻略阵列是AutoCAD复制的一种形式，在进行有规律的多重复制时，阵列往往比单纯的复制更有优势。

在AUTOCAD中，阵列分为最基本的两种：矩形阵列和环形阵列。

矩形阵列－进行按多行和多列的复制，并能控制行和列的数目以及行/列的间距。

环形阵列－即指定指定环形的中心，用来确定此环形（就是一个圆）的半径。

围绕此中心进行圆周上的等距复制。

并能控制复制对象的数目并决定是否旋转副本。

具体的命令按钮和菜单：我们可以单击“修改”工具栏上的“阵列”按钮。

或者菜单“修改”－“阵列”。

在命令行输入命令：_array，最后都能打开“阵列”对话框。

下面分别针对矩形阵列和环形阵列的不同选项进行讲解。

矩形阵列的选项和步骤进入对话框后，选择“矩形阵列”单选选项，如图。

对话框参数：1.行/列――指定阵列中的行/列数。

指定要阵列生成对象的行数和列数。

如果只指定了一行（列），则必须指定多列（行）。

如果为此阵列指定了许多行和许多列，AutoCAD 可能要花费一些时间来创建副本。

2.选择对象单击“选择对象”按钮，会临时关闭“阵列”对话框，在绘图区域中选择要进行阵列的对象。

3.偏移距离和方向1）在“行偏移”和“列偏移”框中，输入行偏移和列偏移。

要注意的是，如果为负值，则表示在X/Y轴负方向进行阵列。

初学者对这一点要分清，防止出现错误的阵列结果。

如图。

或者用指定两点距离的方法确定行/列间距：单击“拾取行列偏移”按钮，单击指定两个点，此两点的距离同时决定行和列的水平和垂直间距。

单击“拾取行偏移”或“拾取列偏移”按钮，同样用指定点的方法，分别指定水平和垂直间距。

此时会临时关闭“阵列”对话框，AutoCAD 提示指定两点，这两个点之间的距离和方向来指定上述偏移的值，AUTOCAD会自动测量此两点间距离并显示在行/列偏移的框里。

2）阵列角度指定整个矩形阵列的旋转角度。

通常角度为0，因此行和列与当前UCS 的X 和Y 图形坐标轴正交。

CAD绘图中的阵列和镜像的高级应用方法在CAD绘图中，阵列和镜像是两个非常常用的工具，可以帮助设计师快速完成一些重复性的操作。

在本篇文章中，我们将探讨CAD绘图中阵列和镜像的高级应用方法，以提高绘图效率和准确性。

一、阵列的高级应用方法阵列是CAD软件中常用的一个功能，它可以将一个或多个对象进行复制，并在指定的方向和间距上进行排列。

下面介绍几种阵列的高级应用方法：1. 极径阵列：极径阵列可以将对象按照一定的半径围绕一个轴心点进行排列。

首先选择要阵列的对象，然后选择极径阵列命令，指定轴心点和半径，最后指定阵列个数和角度。

这样就可以在指定的半径上绘制出圆形或弧形阵列。

2. 矩阵阵列：矩阵阵列可以将对象按照指定的行和列进行排列。

选择要阵列的对象，然后选择矩阵阵列命令，指定行和列的数量以及行和列之间的间距。

这样就可以在指定的行和列上绘制出矩形阵列。

3. 路径阵列：路径阵列可以将对象按照一个给定的路径进行排列。

选择要阵列的对象，然后选择路径阵列命令，指定路径曲线。

根据需要可以选择是否填充路径或者在路径上进行等间距分布。

这样就可以在给定的路径上绘制出曲线形状的阵列。

二、镜像的高级应用方法镜像是另一个常用的CAD工具，它可以将对象相对于指定的镜像线进行镜像翻转。

下面介绍几种镜像的高级应用方法：1. 多重镜像：多重镜像是指可以同时对一个或多个对象进行多次镜像操作。

选择要镜像的对象，然后选择镜像命令，指定镜像线，根据需要可以选择是否保持原有对象或删除。

这样就可以在一个操作中进行多次镜像翻转。

2. 镜像复制：镜像复制是指可以将对象相对于指定的镜像线进行翻转并复制。

选择要镜像复制的对象，然后选择镜像复制命令，指定镜像线和复制距离。

根据需要可以选择是否保持原有对象或删除。

这样就可以快速进行对象的翻转和复制操作。

3. 镜像轴：镜像轴是指可以通过绘制一条线作为镜像轴进行镜像翻转。

选择要镜像的对象，然后选择镜像命令，指定镜像轴为已绘制的线。

CAD中的图形阵列和映射在CAD设计中，图形阵列和映射是常用的功能，可以通过简单的操作来实现复杂的模型和图案。

本文将介绍CAD软件中的图形阵列和映射技巧，帮助读者更好地掌握相关操作。

一、图形阵列图形阵列是一种将图形按照一定规律进行重复排列的方法，可以快速生成大量相似的图形。

1. 矩形阵列矩形阵列是最常见的图形阵列方法之一，可以将一个图形沿着x轴和y轴进行复制，并在每个位置上进行平移和旋转。

具体步骤如下：（1）选择需要阵列的图形，点击CAD软件中的阵列工具。

（2）选择矩形阵列类型，设置阵列的行数和列数。

（3）设置阵列的间距和角度。

（4）点击确定按钮，完成图形的矩形阵列。

2. 极坐标阵列极坐标阵列是一种以一个中心点为起点，按照一定的角度和距离进行复制的方法。

具体步骤如下：（1）选择需要阵列的图形，点击CAD软件中的阵列工具。

（2）选择极坐标阵列类型，设置阵列的中心点、角度和半径。

（3）点击确定按钮，完成图形的极坐标阵列。

二、图形映射图形映射是一种将平面图形映射到三维物体表面的方法，可以给模型增加纹理和细节。

1. 平面映射平面映射是一种将二维图形映射到三维表面的方法，常用于贴图和纹理的应用。

具体步骤如下：（1）选择需要进行映射的图形和目标表面。

（2）点击CAD软件中的映射工具，选择平面映射类型。

（3）根据需要设置映射的比例和对齐方式。

（4）点击确定按钮，完成图形的平面映射。

2. 球面映射球面映射是一种将二维图形映射到球体表面的方法，可以实现球体上的纹理贴图。

具体步骤如下：（1）选择需要进行映射的图形和目标球体。

（2）点击CAD软件中的映射工具，选择球面映射类型。

（3）根据需要设置映射的比例和对齐方式。

（4）点击确定按钮，完成图形的球面映射。

三、应用技巧1. 利用图形阵列和映射可以快速生成复杂的装饰图案，如墙面瓷砖、花纹图案等。

2. 在进行图形映射时，可以根据目标表面的形状和大小进行适当的调整，以获得更好的效果。
