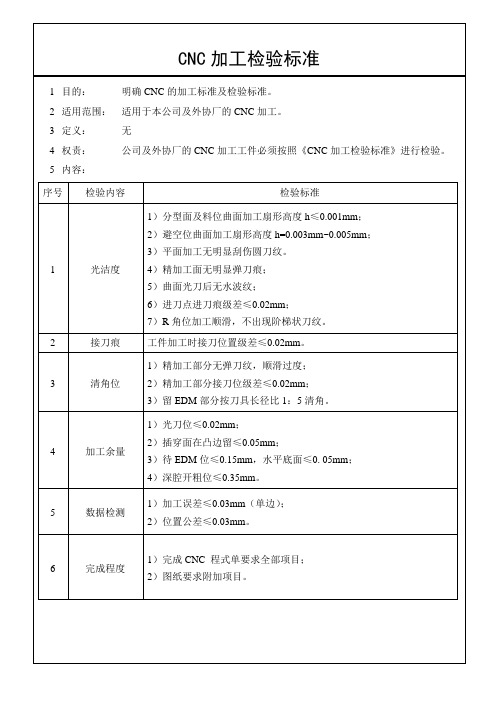

模具CNC加工标准参考

1 目的:规范化模具零部件加工,确保模具正常试模和出厂。

2 适用范围本标准适用于本公司生产模具和委外加工模具的过程检验，同时也适用于外来模具维修和工程更改的加工。

3 名词解释开粗：即粗加工，以快速去除余量为准则，加工完成会产生应力造成变形，一般留5~6mm 余量，参考刀具为Φ63r3的牛鼻刀；残留：开粗加工使用大刀具使边缘、角落、接近刀具大小的槽留有很大的余量，需把这些余量去除掉的加工为残留加工，一般留1mm 左右的余量，参考刀具为C20r0.8；半精：最终在型面、分型面、顶块槽、配合面等区域加工后留有0.3mm 左右的余量，外形达到要求的加工为半精加工，参考刀具为D20或D12r1；精加工：按照数据全部加工完成，符合精度公差要求；4 内容4.1 磨床4.1.1检查零部件材质、外形尺寸。

4.1.2基准面0-200mm 面上下公差0-0.015mm, 200以上0-0.02mm. 4.1.3零部件加工基准与三维基准一致。

4.2 钻床4.2.1按图纸检查，有特殊要求孔径误差在0.2mm 之内。

4.3 线切割4.3.14.3.24.4 机加工CNC4.4.1所有加工面需光滑，刀路整齐一致，接刀台阶≦0.03mm,螺栓、螺纹孔等需倒角（成型面上的孔按数据加工），零件表面不能有毛刺、翻边、塌角、凹坑等外观缺陷；加工注意工艺及开粗后的变形。

4.4.2 动模产品成型面刀间距≦(0.2mm~0.3mm), 0.2mm ，表面粗糙度，公差都为+0.00~+0.05mm ， 4.4.3产品分型面刀间距≦0.2mm, 表面粗糙度+0.00~+0.05mm ， 在形状比较陡峭（角度＞65 º）的分型面公差+0.06~0.1mm 。

4.4.4 零件配合面刀间距≦0.3mm, 0~+0.02mm/200mm(单面公差减半)与之相配合的顶块，镶块等外形需做正公差，一般要求公差为+0.02mm~0.05mm （单面公差减半）。

压铸模具制造标准为规范模具制造，保证模具质量，特制定此标准一、总体要求：1、所有零件按二维图纸尺寸、技术要求制作，检验依据二维图纸2、 CNC加工采用按3D编程，相关公差按二维图要求制作3、组立组要按总装图要求组合模具及配模4、发现二维图纸少尺寸、3D与2D不符、制作中出错、安装干涉等情况，及时上报质量组和设计组，由设计组及时做出解决方案，并下发新资料。

质量组确认后，有新资料时电脑上错误资料第一时删除。

5、所有零件热处理按图纸要求操作、6、所有零件表面处理按图纸要求操作7、所有零件上机加工分中、打表规定，打表要求打长面复查短面，分中要求在毎面中心分中(中心误差超10mm)，同时用量具复查尺寸。

二、模芯、滑块1、材材为H13或DIEVR2、模芯应图纸硬度要求，要淬火处理。

淬火会造成变形及材料内部硬度达到要求，制作工艺路线为粗加工、淬火、精加工、去应力回火（高温腐蚀会造成应力），才能达图纸3、开粗前外形保证六面垂直度0.1mm、平行度0.02mm以内，4、外形淬火前放精加工余量，外形按最长面来计算，规定如下：长度宽度300mm以内长宽均放1mm，厚放1.2MM。

300～500mm长宽均放1～1.5mm，厚放1.5MM。

500～800mm长宽均放1.5～2mm，厚放2MM。

800mm以上长宽均放2～2.5mm，厚放2.5MM。

5、CNC编程按图编制合理精粗程序，保证质量同时缩短加工时间，减少不必要空刀（采用分段加工）。

CNC操机员按程序参数全部开到100％，不得改度参数，有问题向编程员反映。

6、CNC开粗留单边留1～1.5mm，厚1.5～2MM的淬火后精加工余量，注意不能产生内清角(最小不得小于R2)，与外形贯通的槽深不足30mm，宽不足60的不做保护措施，超过时要求两侧底角最小为R15或口部连筋，具体分析后确认。

反面倒角C7，4个R角、分流锥(留有效高度30mm)、料筒等反面台阶处辟空淬火前加工到位。

铣床、加工中心高速、高精加工的参数调整(北京发那科机电有限公司王玉琪)使用铣床或加工中心机床加工高精度零件（如模具）时，应根据实际机床的机械性能对CNC系统（包括伺服）进行调整。

在FANUC的AC 电机的参数说明书中叙述了一般调整方法。

本文是参数说明书中相关部分的翻译稿，最后的“补充说明”叙述了一些实际调试经验和注意事项，仅供大家参考。

对于数控车床，可以参考此调整方法。

但是车床CNC系统无G08和G05功能，故车床加工精度（如车螺纹等）不佳时，只能调整HRV参数和伺服参数。

Cs控制时还可调整主轴的控制参数。

目录使用αi电机…………………………………………………P 2使用α电机……………………………………………………P22补充说明………………………………………………………P241使用αi电机伺服HRV控制的调整步骤⑴概述i系列CNC（15i/16i/18i）的伺服因为使用了HRV2和HRV3控制（21i为选择功能），改善了电流回路的响应，因此可使速度回路和位置回路设定较高而稳定的增益值。

图使用伺服HRV控制后的效果速度回路和位置回路的高增益，可以改善伺服系统的响应和刚性。

因此可以减小机床的加工形状误差，提高定位速度。

由于这一效果，使得伺服调整简化。

HRV2控制可以改善整个系统的伺服性能。

伺服用HRV2调整后，可以用HRV3改善高速电流控制，因此可进行高精度的机械加工。

若伺服HRV控制与CNC的预读（Look-ahead）控制，AI轮廓控制，AI纳米轮廓控制和高精度轮廓控制相结合，会大大改善加工性能。

关于这方面的详细叙述，请见节“高速、高精加工的伺服参数调整”。

２图伺服HRV控制的效果实例⑵适用的伺服软件系列号及版本号90B0/A（01）及其以后的版本（用于15i，16i，18i和21i，但必须使用320C5410伺服卡）。

⑶调整步骤概况HRV2和HRV3控制的调整与设定大致用以下步骤：①设定电流回路的周期和电流回路的增益（图中的*1 ）电流回路的周期从以前的250μs降为125μs。

压铸模具cnc加工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!压铸模具是用于生产铝合金、锌合金、镁合金等金属材料制成的压铸件的重要工具。

倍数(l/d)
参数比例
转数S 100%70%60%50%↓
进给率F 100%70%60%50%↓
Ar(切深)100%70%60%50%↓
A 级
B 级
C 级
D 级
E 级
F 级
0.00250.01外观型腔面非外观型腔
面分型面1-5倍6倍7倍8-10倍一.刀具悬伸长度应选择刀具直径的2~3倍，使用D/L （刀长/刀径）>5的刀具时，NC 文件要进行分段加工，二.球刀加工时应根据工件不同要求进行参数选择，参阅《模具加工工艺规范》《刀径深度位移落差表》选择
模具加工工艺规范
加工工艺要求CAD 输入精度
0.0020.0050.01CAM 精度(Cimatrion)模具及精公电极0.01(透明件0.0025)
0.01电极粗公电极
0.02CAM 精度(Cam-tool)模具及精公电极0.01
0.05电极粗公电极
0.05切削参数按
粗糙度设定平优化)粗公电极
0.01 (III)0.01 (III)精公电极0.002 (I)0.005(透明件 0.002
0.0030.0050.005 (III)0.0020.0050.008 (III)0.02 (III)中公电极
0.003\\0.005 (III)外观型腔面
0.002 (I) 0.005(透明件0.0020.005
刀长与加工参数调整原则：
工工艺改进专业系统
四.切削参数计算常用公式。
