P12户外全彩显示屏参数

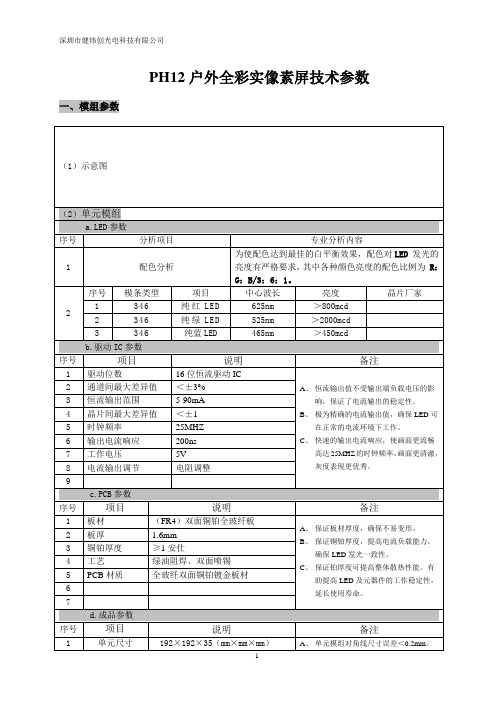

PH12户外全彩实像素屏技术参数一、模组参数（1）示意图（2）单元模组a.LED 参数 序号 分析项目 专业分析内容1配色分析 为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R ：G ：B/3：6：1。

2序号 模条类型 项目 中心波长 亮度 晶片厂家1 346 纯红LED 625nm ＞800mcd2 346 纯绿LED 525nm ＞2000mcd 3346纯蓝LED465nm＞450mcdb.驱动IC 参数序号 项目说明备注1 驱动位数 16位恒流驱动ICA 、 恒流输出值不受输出端负载电压的影响，保证了电流输出的稳定性。

B 、 极为精确的电流输出值，确保LED 可在正常的电流环境下工作。

C 、 快速的输出电流响应，使画面更流畅高达25MHZ 的时钟频率，画面更清澈，灰度表现更优秀。

2 通道间最大差异值 ＜±3%3 恒流输出范围 5-90mA4 晶片间最大差异值 ＜±15 时钟频率 25MHZ6 输出电流响应 200ns7 工作电压 5V8 电流输出调节电阻调整9c.PCB 参数序号 项目说明备注1 板材 （FR4）双面铜铂全玻纤板A 、 保证板材厚度，确保不易变形。

B 、 保证铜铂厚度，提高电流负载能力，确保LED 发光一致性。

C 、 保证铂厚度可提高整体散热性能。

有助提高LED 及元器件的工作稳定性，延长使用寿命。

2 板厚 1.6mm3 铜铂厚度 ≥1安仕4 工艺 绿油阻焊、双面喷锡5 PCB 材质全玻纤双面铜铂镀金板材6 7d.成品参数序号 项目说明备注1单元尺寸192×192×35（mm ×mm ×mm ）A 、 单元模组对角线尺寸误差＜0.2mm 。

二、箱体参数说 明技术指标参数1.图片2、基本参数箱体尺寸：960mm ×960mm ×175mm 包装尺寸：1040 mm ×1140mm ×255mm 像素物理行列数：宽80点×高80点 物理分辨率：6400点/箱 模组数量：25块 箱体净量：60kg/箱 箱体毛重：70kg/箱 最佳视距：12～200m最佳视角：水平120度，垂直60度环境温度：存贮 -35℃ ～ +85℃ 工作 -20℃ ～ +50℃ 相对湿度：≤90～95% 3、供电参数工作电压： 110V/220V ±10％ 平均功耗： 550～650W/M 2最大功耗： ≤700W/M2开关电源负荷：5V/40A/4台2 像素排列 匀点式排列 B 、 无废边、缩影、毛刺、变形等缺陷。

P室外全彩色显示屏技术参数一P室外全彩色显示屏技术参数要求壹、P10室外全彩色显示屏技术参数：(10000点/㎡)三．屏体安装及主框架设计1、屏体主框架：屏体主（内）框架及立柱为镀锌钢架结构；后盖门为1.5冷轧板材大型数控定位壹次成型，后盖门冲有百叶式散热孔；四周采用冷轧板喷塑包边，屏体底部距离水平地面约为1.8米；单元箱体为冷轧板材；要求全防水处理。

屏体俩侧垂直距离中心设置音响放置区及音响播音窗口。

屏体强度要求可抗12级台风。

2、强弱电布线及施工：强电：要求6平方线（或之上）：单相三线。

弱电：要求网络线——选用防水鸿雁品牌(8芯的双绞线)。

音频信号线、有线电视信号线。

通讯距离：80米—100米。

四．电脑配置：品牌机：联想型号：联想启天系列详细配置：英特尔E5500双核//2048MB/250GSATA/无软驱/SATADVD/集成网卡/防水功能键盘/USB光电鼠标/WINXPHOME中文版/三年有限保修三年上门/配17LCD（特别要求：独立显卡、显示卡带DVI接口、PCI插槽至少二条）五．音响：飞达系列、安桥系列、马兰士系列六．用户验收要求：1．提供发光管封装厂方的出厂证明、出货明细；根据用户要求出示对应数量、对应出货时间的发光管订货合同和国家正规的税收发票及其他符合标书要求品牌的配套产品（如电源、恒流源IC等）。

2．屏体交付时无盲点；强太阳光下清晰可见。

3．屏体制作时要求至少多制作壹块模组（16点*16点）——和整屏同壹档次；以便用户在屏上任意选择壹块模组进行破坏性的测试时补上（候补之用）。

4．本显示屏如若未按本要求制作；业主可拒绝付款。

5．由业主选择专业测试机构对制作的显示进行技术指标进行测试；费用3500元请报入投标报价内；超出部分由业主承担。

（发光管及显示屏测试方法：依据SJ/T11281—2007）6．售后服务请写明备件清单。

七、招标要求1、提供样屏要求和招标要求壹致,且留封样;2、提供二年原厂质保和长期上门服务。

LED室内表贴全彩显示屏主要技术参数黑金刚P6.67户内超薄箱体图片：箱体内部细节：模组参数：屏体参数：LED室外显示屏主要技术参数PH10户外全彩显示屏PH10户外全彩屏每平方米10000点，像素点间距为10mm采用2红、1绿、1蓝三色高亮日本发光二极管子，每种管各256级灰度构成了16,777,216种颜色；可显示白平衡和16,777,216种颜色，亮度高距屏500m处，阳光直射幕表面的条件下，显示内容仍可清晰可见；且能实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

室外LED显示屏led显示屏P12户外全彩模组及技术参数点击数：1511产品概述相关产品显示文字长4个，高2个灰度级数据8位256级，数据扩展到12位、实现4096级(全彩) 显示色彩数据16777216色，扩展到40963种颜色(全彩)无故障时间≥50000小时可视角水平160°、垂直120°连续显示≥24小时显示寿命≥10万小时屏体重量≤35㎏/㎡驱动方式数字扫描接收卡扫描频率≥300HZ发送卡采集频率≥60HZ亮度自动调节8级（不影响灰度）对比度/亮度/色溫手动调节256级工作环境温度-20℃～+60℃工作环境湿度0～90% RH操作系统DOS/中文Windows9x/Me/2000/NT/XP文字输入多种中、英文字体信息输入键盘/鼠标/彩色扫描仪/数码相机等视频输入电视/录像机/VCD/DVD/摄像机等信息编辑可对文字、图像及画面编辑，修改艺术加工动画效果移动、滚屏、旋转、放大、缩小等功能图文编辑计算机信号与视频信号可同步叠加三维动画支持现有二维、三维动画制作软件控制平台专用控制软件，中文界面，可控制播放、编辑监视方式同步显示（指计算机显示器和LED显示屏）时钟功能显示年、月、日及当前时间等。

P10户外全彩色L E D显示屏设计方案设计单位：河南顺兴丰烁电子技术有限公司电 话：网址：目录目录一、显示屏规格尺寸二、显示屏配置三、显示屏主要器件型号及功能四、主要技术参数五、综述一 硬件组成二 环境适应性要求三 系统总体设计四 系统功能六、视频播出方式七、计算机播出方式五 系统软件基本功能 基本操作 基本方式 基本特点六 防护设计防酸雨、防水、防潮、防腐、防尘 避雷 八、系统组成及原理一 主控系统二 视频处理和控制单元三 通信模块四 数据分配和扫描单元五 显示屏体 九、关键技术一 多媒体控制技术二 视频处理技术 十、发光管配置方案 十一、可视距离技术方案一、显示屏规格尺寸规格：室外全彩 像素多媒体 电子显示屏二、显示屏配置、室外全彩显示屏体一块。

、全彩屏多媒体控制系统一套。

、计算机。

、配电箱。

、音响系统一套。

、有线电视系统。

、非线编设备 选配 。

、字幕机 选配 。

、摄像机 选配 。

、显示屏操作专用监控 选配 。

、硬盘播放机 选配、基建装修及钢结构一项。

三、显示屏主要器件型号及功能四、主要技术参数室外全彩 像素多媒体 电子显示屏主要技术参数表：五、综述本项目为室外 显示屏系统，可视范围在 米（最佳视距 米），具有防尘、防腐蚀、防霉变、防潮、防雨水、耐高温、防工频干扰、防震、阻燃、防电磁干扰、防静电、防雷击、防撞击具有过流、短路、断路、过压、欠压等防护措施功能。

发光材料采用仕兰明星芯片，四周采用铝塑板装修。

其基本组成如下：一 硬件组成显示屏体控制系统计算机音频播放设备及辅件显示软件配电箱、散热设备和辅件钢结构、边框二 环境适应性要求显示屏内部电路器件均作“三防（防尘、防潮、防腐）”处理；钢结构外防锈漆。

昆虫及霉菌在显示屏内不能生存显示屏钢结构及边框装饰为防水结构设计按照 度抗震或 级风力的设防烈度进行结构设计三 系统总体设计系统设计满足以下要求：显示系统的设计制造质量可靠技术先进屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁图象色彩柔和逼真、灰度丰富、层次感和立体感强显示屏亮度均匀具有良好的色平衡，图象空间色彩自然声音满足本系统现场播放立体声音响的要求系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作 小时以上 显示模组安装，维修方便成熟的显示系统软件，操作简单显示系统满足防潮、防腐蚀、防风沙、耐高温、防静电、防雨、防火等要求，并进行相应的防护处理。

临潼市政府户外全彩LED显示屏技术方案陕西挚诚科技工程科技发展有限公司二O一三年十二月目录前言 (3)1 设计说明 (3)1.1 LED显示屏的特点 (3)1.2 注意事项 (4)2 系统硬件组成及功能 (5)2.1 LED显示屏系统简介 (5)2.2 各种显示器件性能比较 (5)2.3 LED显示屏技术特点 (5)2.4 显示屏各项技术参数 (6)2.5 显示屏系统设计 (7)2.6 控制系统介绍 (9)2.6.1功能 (9)2.6.2 性能参数表： (9)3 系统软件组成及功能 (10)3.1系统软件组成 (10)3.3.1显示系统 (11)3.3.2控制系统 (12)3.3.3编辑系统 (12)3.4系统软件功能 (12)3.4.1软件功能综述： (12)3.4.2控制软件介绍 (13)前言户外LED电子屏媒体是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。

该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED屏，陆续取消帆布广告、灯箱广告审批。

户外LED屏是帆布广告、灯箱广告的理想替代产品。

LED电子屏媒体分为图文显示媒体和视频显示媒体，均由LED矩阵块组成。

图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。

LED电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

1 设计说明1.1 LED显示屏的特点LED显示屏自出现一来一直是以节能、环保而被重视，LED本就是节能的代名词。
