智慧海绵城市监测平台

智慧海绵城市监测评价系统与管控平台建设
方案
智慧海绵城市是当今城市可持续发展的重要理念之一，其核心思想是
将城市变成海绵一样的存在，降低水资源利用效率，减少环境污染和
生态破坏。

为了实现这一目标，我们需要建设一套智慧海绵城市监测
评价系统与管控平台，以实现对城市水资源的全面管理。

第一步，构建数据传输网。

首先，我们需要建立基于物联网技术的数
据传输网，通过数据采集设备收集城市中各个水资源相关数据，并将
这些数据传输到监测评价系统和管控平台中。

建立的数据传输网需要
满足传输速度快、传输精准的通信需求。

第二步，架构智能监测评价系统。

在进行智慧海绵城市监测评价系统
的架构中，首先需要实现基础数据的采集和储存功能，其次还需要实
现专业化的水资源数据分析、处理和评价功能。

为此，我们需要运用
人工智能和数据挖掘等领域的技术，研发出智能监测评价系统所需的
技术基础。

第三步，实现全流程管理平台。

基于以上两步骤所建设的数据传输网
和智能监测评价系统，我们可以进一步开发全流程的管理平台。

这个
平台将水资源数据和监测评价系统进行整合，实现对城市水资源的全
面管理和管控。

第四步，推广应用。

在监测评价系统和全流程管理平台建设完成后，
我们需要将其推广到全国范围内，实现对城市水资源的全国统一管理。

总之，建设智慧海绵城市监测评价系统与管控平台是实现智慧城市发
展的必要步骤之一，它将为城市可持续发展提供有力支持。

同时，只
有在智慧监测评价和全流程管理的支持下，城市的水资源合理利用才能真正实现。

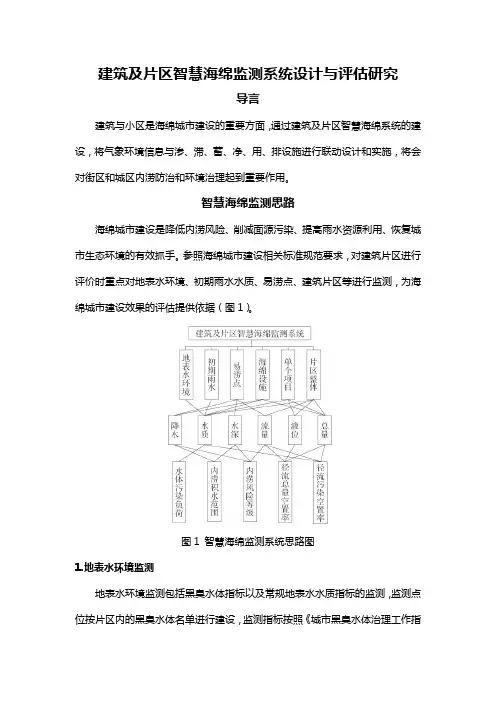

建筑及片区智慧海绵监测系统设计与评估研究导言建筑与小区是海绵城市建设的重要方面，通过建筑及片区智慧海绵系统的建设，将气象环境信息与渗、滞、蓄、净、用、排设施进行联动设计和实施，将会对街区和城区内涝防治和环境治理起到重要作用。

智慧海绵监测思路海绵城市建设是降低内涝风险、削减面源污染、提高雨水资源利用、恢复城市生态环境的有效抓手。

参照海绵城市建设相关标准规范要求，对建筑片区进行评价时重点对地表水环境、初期雨水水质、易涝点、建筑片区等进行监测，为海绵城市建设效果的评估提供依据（图1）。

图1 智慧海绵监测系统思路图1.地表水环境监测地表水环境监测包括黑臭水体指标以及常规地表水水质指标的监测，监测点位按片区内的黑臭水体名单进行建设，监测指标按照《城市黑臭水体治理工作指南》的指标要求和水质指标测定方法，其中黑臭水体水质监测在整合现有黑臭水体人工取样监测点位的基础上进行，补充相关地表水环境水质指标监测的要求。

2.初期雨水监测主要针对建筑片区不同硬化地面的初期雨水进行监测，不同硬化地面包括建筑屋面、机动车道、人行街道、城市广场等典型下垫面，参照水和废水监测分析方法，对CODcr、TP、TN、SS、NH3-N等常规水质情况进行监测，个别指标根据取样点位置进行确定。

3.易涝点监测以城市排水防涝重现期为标准，参照室外排水规范，对建筑片区的易涝点位置进行排查，筛选出易涝点。

一般采用监测的手段对易涝点位置进行监控，分别从水位和流量两方面进行监测，水位主要是淹水水位以及对应地下排水（雨水）管网的液位。

4.海绵设施监测海绵设施是海绵城市建设的基础，对典型的海绵设施进行监测。

设施层面主要包括下凹式绿地、生物滞留带、透水铺装、绿色屋顶等相关海绵设施，在设施出水口位置对出水流量进行在线监测，出水水质在线采样分析，作为海绵源头设施的监测数据，为海绵城市考核指标计算的数据溯源提供依据，也为设施运行效果的评估提供参考。

5.项目与片区监测为评价建筑片区的年径流总量控制效果和年径流污染控制效果，分别从片区内的设施层、项目层、片区层等3个层面建立监测体系，按照海绵城市建设相关标准对每个层面进行监测分析。

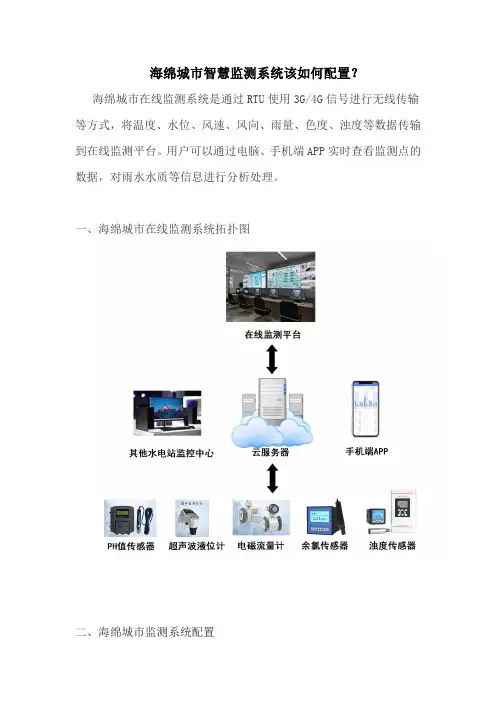

海绵城市智慧监测系统该如何配置？
海绵城市在线监测系统是通过RTU使用3G/4G信号进行无线传输等方式，将温度、水位、风速、风向、雨量、色度、浊度等数据传输到在线监测平台。

用户可以通过电脑、手机端APP实时查看监测点的数据，对雨水水质等信息进行分析处理。

一、海绵城市在线监测系统拓扑图
二、海绵城市监测系统配置
1、系统设备：配套监控平台、手机端APP、各类水质检测仪。

2、监测数据：水位、PH、超声波、色度、浊度等数值。

3、多种通信方式：GPRS、 RS485、USB等网络端口。

三、海绵城市监测系统功能
1、在监测平台可实时查看水流环境、流量、水质，同时也可以监测设备运转情况。

2、在手机端APP可对相应的站点进行查询，如：设备运行状况，远程控制闸门、监测水位、流量、浊度等数据，并上报至监测中心平台。

3、对水位、流量、浊度等监测设备预先设定阈值时，能及时预警水污染严重事故，可实时掌握水质情况，将不达标水排入污水处理厂。
