钻孔柱状图操作说明

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。

2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。

3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。

单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。

4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。

5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。

回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。

分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。

注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。

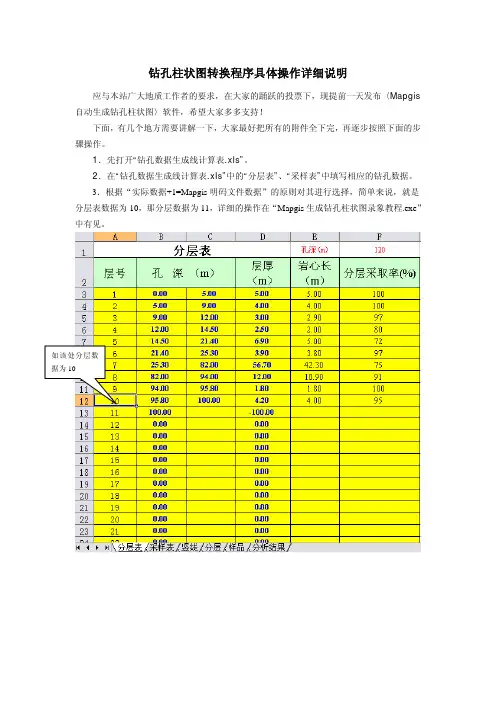

钻孔柱状图转换程序具体操作详细说明
应与本站广大地质工作者的要求，在大家的踊跃的投票下，现提前一天发布〈Mapgis 自动生成钻孔柱状图〉软件，希望大家多多支持！
下面，有几个地方需要讲解一下，大家最好把所有的附件全下完，再逐步按照下面的步骤操作。

1．先打开“钻孔数据生成线计算表.xls”。

2．在“钻孔数据生成线计算表.xls”中的“分层表”、“采样表”中填写相应的钻孔数据。

3．根据“实际数据+1=Mapgis 明码文件数据”的原则对其进行选择，简单来说，就是分层表数据为10，那分层数据为11，详细的操作在“Mapgis 生成钻孔柱状图录象教程.exe ”
中有见。

后面的操作同样如图所示
4．再根据“Mapgis生成钻孔柱状图录象教程.exe”中逐步转化即可完成！
注：本人发布的程序仅可与“与钻孔计算对应的点线文件”的模板为蓝本，若贵处的钻孔柱状图的模板不同，要修改数据才可与之对应。

修改数据的详细方法参照《由野外实测数据直接生成MAPGIS地质基础图件方法》、《记事本、EXCEL在MAPSOURCE和MAPGIS数据转换中的应用》、《在MAPGIS下快速实现柱状剖面图的绘制》等文献进行操作。

再次感谢大家对该软件的支持！
作者：闵旗华
联系邮箱：jahymin@。

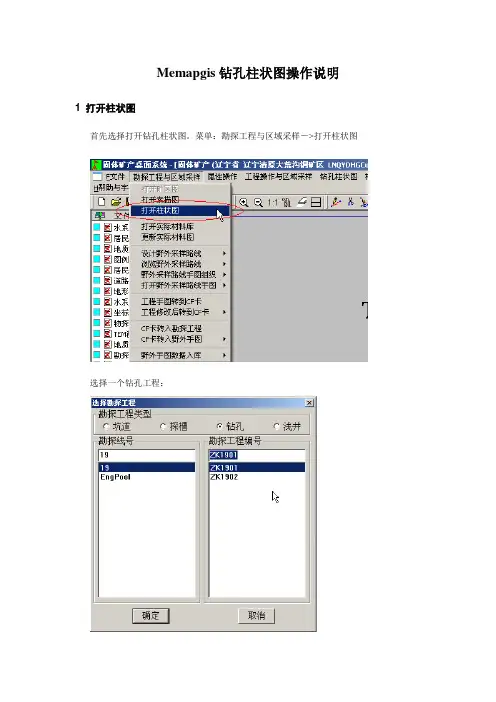

Memapgis钻孔柱状图操作说明
1 打开柱状图
首先选择打开钻孔柱状图。

菜单：勘探工程与区域采样―>打开柱状图
选择一个钻孔工程：
程序会按照默认配置生成表头，如图：
2 柱状图编辑
用户可以通过修改默认配置生成自定义的柱状图。

选择菜单：钻孔柱状图－>柱状图设计。

2.1 柱状图“组成”表编辑
在“组成”表中，用户可以修改“图名”“图眉”“正文数字”“正文汉字”等项目的注释参数信息。

2.2 柱状图“从属表”编辑
在“从属表”栏目中，用户可以修改“复合表头”的参数。

所谓“复合表头”指的是表头中一些最终栏目的组合，并不能直接挂接数据。

如下图，“分层情况”就属于复合表头，而“孔深”等属于挂接数据的最终栏目。

复合表头还可以从属于其他的复合表头。

如下图，采样位置也是复合表头。

2.3 柱状图“栏目”表编辑
在栏目表中，用户可以对每个数据栏目的参数进行修改(如图)，也可以进行添加和删除等操作。

3 生成钻孔柱状图
配置完成后就可以点击“柱状图”按钮生成图表。

柱状图部分如下图：。

数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。

2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。

3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。

单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。

4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。

5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。

回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。

分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。

注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。

四、Mapgis钻孔柱状图制作一.图头制作：利用制作好的图头直接添加工程文件中，其中包括点文件和线文件。

（注意：图头的坐标为（0、0）。

——本节以zk401为例。

1.将图头点线文件放到zk401根文件中，并新建zk401工程文件。

2.在zk401工程文件中添加点线文件，如果图头坐标不在（0，0）点要将图头移动到改点。

二.建立边框及画出分割线：1.新建线文件（边框）区分图头线文件并进行操作。

2.利用线文件中的键盘输入线（0，0）和（0，-2293.4）[柱状图比例为1：200，zk401孔深为458.86m。

又因Mapgis软件中的单位为mm。

458.86*1000/200=2293.4此坐标在（0，0）下方，故点坐标为(0,-2293.4),如果是不知道钻孔可以根据设计孔深大概估算点坐标。

]建立了第一条分割线。

3.利用刚才做好的直线进行阵列复制。

图中1-11段的距离均为10mm；陈列列数为分段段数+1，列间间距为图上列与列的距离。

因为此处复制的为列故行数相关数据不影响制图。

4.根据以上方法逐步将分割线画好。

三.钻孔岩性分层1.新建线文件（分层）区分前面的线文件。

2.图头（0,0）的X线分层的区域画一条红横线。

3.根据钻孔分层位置对图5的线进行阵列复制。

(此时阵列复制为横向复制，只与阵列行数和行间间距有关，由于岩性分层位置一般无规律所以阵列行数设置为2；行间间距=分层位置*1000/200.)四.钻孔原始资料投影到Mapgis中1.建立Exlce表格填写钻孔相关资料。

其中X=0 Y全部为负值(此时阵列复制为横向复制，只与阵列行数和行间间距有关，由于岩性分层位置一般无规律所以阵列行数设置为2；行间间距=分层位置*1000/200.)填好后的表格x y回次 自 至 进尺 岩芯长回次采取率0 -0.75 1 0 0.75 0.75 0.7 93.33 0 -1.5 2 0.75 1.5 0.75 0.7 93.33 0 -2.23 3 1.5 2.23 0.73 0.7 95.89 0 -2.98 4 2.23 2.98 0.75 0.7 93.33 0 -5.05 5 2.98 5.05 2.07 1.9 91.79 0 -6.57 6 5.05 6.57 1.52 1.4 92.11 0 -8.95 7 6.57 8.95 2.38 2.2 92.44 0 -10.29 8 8.95 10.29 1.34 1.2 89.55 0 -11.58 9 10.29 11.58 1.29 1.2 93.02 0 -12.58 10 11.58 12.58 1 0.9 90.00 0 -15.03 11 12.58 15.03 2.45 2.4 97.96 0 -18.07 12 15.03 18.07 3.04 3.04 100.00 0 -21.31 13 18.07 21.31 3.24 3.24 100.00 0 -24.79 14 21.31 24.79 3.48 3.48 100.00 0 -28.06 15 24.79 28.06 3.27 3.27 100.00 … … … … … … … … 2.转换文件格式：将刚才的表格另存为CSV（逗号分隔）文件格式。

Section和Excel做简单的钻孔柱状图目录一、任务 (2)二、软件介绍 (2)三、探讨学习 (2)注： (2)四、操作思路 (2)五、范例 (2)六、数据所需 (2)注意： (2)我挂出一张要达到如下的效果图如下一、任务[给大家布置一个任务，由自家自由发挥，希望自由发挥的人在下面跟帖（需要你详细描述制作过程），好贴有威望奖励和铜板奖励，这里我只给出一些提示]二、软件介绍Section软件是在MapGis6.7 SDK的基础上，以VC++ 6.0为开发工具开发的地质图件辅助绘制软件。

添加专业的地质图件制作工具，极大的提高了地质图件的制作效率，与Excel结合实现强大丰富的数据沟通功能；钻孔柱状图采用Microsoft Access数据库保存管理数据，自动计算绘制符合行业标准的MapGis格式地质图件。

三、探讨学习但是大家对数据库知识不是很懂，所以常常困扰大家。

最近一直在整理钻孔数据，又有很多童鞋说要给数据库增加回次信息，我就觉得为什么不使用Excel来做做柱状图呢，简单的柱状图在Excel中修改是很灵活方便的。

为此，在这里以Section为工具，Excel为主要载体进行制作简单钻孔柱状图。

主要运用的是Section的功能之一，Excel 插入MapGis功能来实现简单的钻孔柱状图制作。

相对于Access数据库至少是没有（VBA）兼容性问题，算是又一种新的制作柱状图的方法。

欢迎大家仿效此种方法，写出你的探索之路。

注：软件：Section2011版本都可以，Excel所有版本都可以。

四、操作思路Section发开的一个功能是利用Excel的首行首列设置，把Excel 数据插入到MapGis中；而且首行（列宽数据）首列（行高数据）的数据转到MapGis中的单位为mm。

这时我们只要在Excel中控制好钻孔层厚[比例尺换算]的数据，那么到MapGis中也是不变的。

而且支持单行文字可以靠上或者靠下对齐、支持上下标，单元格的文字字体、文字颜色、文字大小等等。

MAPGIS制做钻孔柱状图方法一、制做标准的钻孔柱状图图框。

并把起始位置坐标（MAPGIS中）移至（0，0）处，方便计算坐标。

以下图为例进行说明。

二、原始柱状图的数据录入及准备1、将已录入EXCEL表格中原始编录层孔深按比例尺计算后复制到一个新表格中，（如比例尺1：500）100米孔深对应MAPGIS的纵坐标数据应为200。

柱状图中花纹对应的横坐标数据为105和125。

下图左。

形成（105，0）和（125，0）孔深0米处的坐标对和（105，－68.8）和（125，－68.8）孔深34.4米处的坐标对，并按坐标由左向右进行排序。

如下图右。

（MAPGIS自动投点中，画线是按坐标对进行画线的，即1－2，3－4……。

数据经过排序后，可自动将每一层的位置界线添加到图面中。

）保存文件采用文本方式（.txt格式）2、数据投影打开MAPGIS中“投影变换”子系统，选择“投影变换－用户文件投影变换”打开保存的投影数据文本文件。

查看右上角坐标显示是否正确。

（如上右图）在“用户投影参数”和“结果投影参数中”比例尺采用比例尺／1000的数据，单位为毫米。

先“生成点”－投影变换－确定。

保存点文件。

再“生成线”－投影变换－确定。

保存线文件。

打开MAPGIS“输入编辑”新建工程，将保存的点线文件和已做好的柱状图图框添加到新工程中，原始层的位置界线已在图中。

如下图二、综合记录数据孔深界线与上述一致，重复以上操作。

如下图上述一、二完成仅仅是将界线录入MAPGIS中，下一步是将综合记录中的数据导入MAPGIS。

三、数据导入1、EXCEL表格中内容转为MAPGIS点线文件，请参阅以下文章。

EXCEL表格中内容转为MAPGIS点线文件在工作中制作专题图时常需要将EXCEL表格插入到MAPGIS图形中去，通常我们都需要将EXCEL表在MAPGIS中重新矢量化才可以。

实际上对于一些结构比较简单的表格我们可以通过MAPGIS的报表定义模块将其转换成MAPGIS文件。

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。

11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。

紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。

模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。

14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

2013.09.06。

钻孔柱状图绘制程序WellHistogram说明书钻孔柱状图绘制程序可以自动绘制出目前煤田地质系统流行格式的单孔柱状图，其输出格式为MapGIS数据文件，可以在MapGIS环境下任意编辑和输出。

其绘制实体包括地层单位、简易水文、钻孔封闭、套管、孔径、岩性柱状、岩石名称、层厚、岩性描述以及测斜数据。

一、数据准备1、基本原则如果需要输入上下标和分式，则必需按MapGIS的格式输出，即上下标用“#+”和“#-”开始，用#=结束，而且要保证“#-”或“#+”与“#=”成对出现，当同时出现上下标时，与“#+”和“#-”的次序无关。

分式必需以“/”开始，并以“/”结束，分子和分母以“/”隔开，即一个分式由三个“/”定义。

在分式中可以嵌套上下标，但是，在上下标中不得嵌套分式。

如果需要在一段岩性描述中换行，则可以在换行位置加入“#>”或“#<”符号。

如果数据库不支持文本串中含有空格，可以用“#_”定义。

2、区域数据库（表名：“区域数据”）3、钻孔数据（表名：“钻孔数据”）4、钻孔岩性数据（表名：“钻孔岩性”）WellHistogram定义岩性一览表5、测斜数据（表名：“测斜数据”）6、钻孔封闭数据（表名：“封孔数据”）7、钻孔套管数据（表名：“钻孔套管”）8、钻孔孔径数据（表名：“钻孔孔径”）9、简易水文数据（表名：“简易水文”）10、接触关系数据（表名：“接触关系”）11、地层一数据（表名：“地层一”）12、地层二数据（表名：“地层二”）13、数据库要求程序最终要求数据库的格式为Microsoft Access，如果录入人员对Microsoft Foxpro熟悉，可以在该环境下录入数据，然后利用Microsoft Access的数据导入功能将各个Foxpro表导入到同一个Microsoft Access数据库中，并保证该数据库中所有表名称与上述表名相同。

由于目前的Microsoft Access不提供直接将Foxpro数据库直接导入已经存在的Microsoft Access表中，而Microsoft Access和Foxpro的字段定义又有差异，仅提供将Foxpro已经有的表按相同的表名（当Microsoft Access中存在同名表时，则新导入的表按重名数自动在新表的名字后加入数字），而Microsoft Access和Foxpro的字段定义又有差异，因此，可以先打开一个空的钻孔数据库，利用Microsoft Access的新建表的导入功能，将已经有的Foxpro数据表导入，然后利用复制功能将其复制的空表中，然后将导入的数据表删除。

MAPGIS钻孔柱状图（1：200）编制方法一、数据准备1、在EXCEL中输入需投入的原始数据（包括回次、分层、采样、采样及分析数据），存为EXCEL格式文件，作为基础数据的原始文件；2、需投入线文件数据准备：（1）从原始文件粘贴有用的数据（注意:粘贴时用“选择性粘贴”→数据），其中：回次线：粘贴回次的的“至”列，然后乘以-5作为“回次底界数据列”，最后形成的数据为 A列:0、B列：“回次底界数据列”、C列：60、D列“回次底界数据列”，另存为CSV（逗号分隔）格式文件。

分层线：粘贴“换层深度”列，然后然后乘以-5作为“分层底界数据列”，最后形成的数据为 A列:60、B列：“分层底界数据列”、C列：230、D列“分层底界数据列”，另存为CSV（逗号分隔）格式文件。

采样线：粘贴“采样情况至“列，然后乘以-5作为“采样底界数据列”，最后形成的数据为 A列:315、B列: “采样底界数据列”，C列；450、D列：“取样底界数据列”, 另存为CSV（逗号分隔）格式文件。

(2) 把以上CSV（逗号分隔）格式文件从记事本打开，把第三列及第四列用回车键打至下一行，把奇数行后面的逗号删掉，另存为TXT格式文件。

以上三个文件最后可粘贴为一个文件，投影时一次可完成。

2、需投入点文件数据准备：回次点：把回次线CSV（逗号分隔）格式文件另存为回次点，删掉后2行，最后形成的数据为 A列：0、B列“回次底界数据列”,另存为“回次点”。

从记事本打开上述文件，另存为TXT格式文件（保存时在文件名后加.TXT后缀）。

分层点：把回次线CSV（逗号分隔）格式文件另存为回次点，，删掉后2行，最后形成的数据为 A列：60、B列“回次底界数据列”,另存为“分层点”。

从记事本打开上述文件，另存为TXT格式文件（保存时在文件名后加.TXT后缀）。

采样点;把采样线CSV（逗号分隔）格式文件另存为采样点，，删掉后2行，最后形成的数据为 A列：315、B列“回次底界数据列”,另存为“采样点”。
