精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
序号作业步骤日期页次版本修订内容制作/日期审核/日期批准/日期2014-1-9 1 OF 2 2.0首次发行4567产品测试报告制作A,低速上升按钮，按一下此按钮，则机台往上升高0.01MM;若连续按着此钮不放，则机台以低速往上升高。
B,中速上升按钮，按一下此按钮，则机台往上升高0.1MM;若连续按着此钮不放，则机台以中速往上升高。
6.2如【图8】示，点击《执行》下拉菜单《测定画面》，出现如【图9】示，先点击《归零》下拉菜单下的点击《自动测试》，系统做连续运转，即寿命测试，直到测试次数达到所设定次数时，机台会停止测试。
操作面板功能说明【图6】示退PIN力测试设定C,高速上升按钮，按一下此按钮，则机台往上升高1.0MM;若连续按着此钮不放，则机台以高速往上升高。
D,低速下降按钮，按一下此按钮，则机台往下降0.01MM;若连续按着此钮不放，则机台以低速往下降。
《行程值归零》和《荷重值归零》，使测定画面的行程值与荷重值为零。
如做单次测试，勾住破断力测试设定8图示说明大于实际产品的破断力。
在行程测定范围，输入值要大于使产品完全破断时所移动行程。
测定速度标准作业介绍《归零》下拉菜单点击《行程值归零》项，使机台实际行程值显示为零。
然后用手操作面板，如【图6】示1.3在桌面点击测试软件【快捷方式】，进入测试系统，如【图1】示，荷重保护力的输入值，一定要小于荷重元的负荷值50KGF，大于测试产品的最大力值,然后点击确定，进入测试设定画面。
如【图3】示，填写试样名称，在试验类别中，选择《压缩拉伸试验》。
在测定运动方式中，如【图4】示选择《去程单向测定》，只记录去程单向之测试资料。
在荷重测定范围，输入值要大于实际产品退PIN力值。
****电子有限公司全电脑自动插拔力实验操作指导书得出产品测试实际移动行程，此行程值要减去0.1MM-0.2MM做为产品测试行程值。

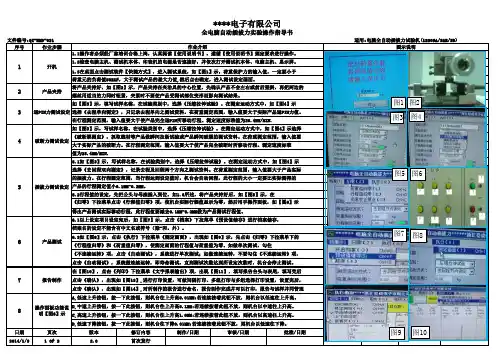

1.1操作者必须经厂家培训合格上岗，认真阅读【使用说明书】，遵循【使用说明书】规定要求进行操作。
全自动插拔试验机校准摘要：一、全自动插拔试验机校准的概述二、全自动插拔试验机校准的流程三、全自动插拔试验机校准的注意事项四、全自动插拔试验机校准的意义五、全自动插拔试验机校准的展望正文：一、全自动插拔试验机校准的概述全自动插拔试验机是一种用于测试电子元器件的设备，可以对插拔力、接触电阻等参数进行精确测量。
然而，为了保证测试数据的准确性，全自动插拔试验机需要定期进行校准。
本文将为您详细介绍全自动插拔试验机校准的相关知识。
二、全自动插拔试验机校准的流程1.准备工作：首先，检查校准设备的完好性，确保校准设备与全自动插拔试验机连接正常。
同时，准备好相关的校准工具和设备。
2.校准参数设置：根据全自动插拔试验机的具体型号和测试需求，设置相应的校准参数，如插拔力、接触电阻等。
3.校准操作：按照校准设备的操作说明，进行实际的校准操作。
通常包括对标准样品的插拔测试和参数调整等步骤。
4.数据记录与分析：在校准过程中，记录每个校准参数的数据，并对数据进行分析，判断全自动插拔试验机的测试数据是否在允许的误差范围内。
5.校准报告：根据校准数据和分析结果，编写校准报告，记录校准过程和结果，并提交给相关部门存档。
三、全自动插拔试验机校准的注意事项1.选择正规校准机构：为了保证校准数据的准确性，应选择具有资质的正规校准机构进行校准。
2.校准设备的完好性：在校准前，应检查校准设备的完好性和连接正常，以确保校准过程顺利进行。
3.校准参数的设置：根据全自动插拔试验机的实际使用情况，合理设置校准参数，以保证校准结果的准确性。
4.校准数据的记录与分析：在校准过程中，要认真记录每个校准参数的数据，并进行详细的分析，确保校准结果的可靠性。
四、全自动插拔试验机校准的意义1.保证测试数据准确性：通过定期校准，可以确保全自动插拔试验机的测试数据在允许的误差范围内，从而提高测试数据的准确性。
2.提高产品质量：准确的测试数据可以为企业提供有力的质量控制依据，有助于提高产品的质量。
7.1图1：
（A）固定横杆：
它可以固定荷重元及搭配治具。
（B）固定环：
此固定环辅助固定横杆起支撑作用。
（C）移动横杆：
此移动横杆主要是连结上下传动结构，并作为测试时行程的移动标准。
（D）荷重元固定螺栓：
此螺栓主要功用是固定荷重元於移动横杆上，其尺寸为M10或M8。
（E）荷重元：
在测试时，用于检出测试力值大小的装置。
（F）治具盘：
用以固定治具，搭配固定於荷重元感测端上的治具，可依产品进行各项测试。
（G）机台本体：
放置机台主要转动结构及控制电路之处，请勿撕毁封条任意拆解，如於测度过程中发现有任何异常，请及时与供应商联系。
（H）脚座：。
文件编号
制定日期
版 次页 次序号版本制定日期变更内容序号版本制定日期变更内容制定人/日期审核人/日期核准人/日期文件名称电脑全自动插拔力试验机操作指导书
第1页/共1页文件类型
操作指导书制定部门品质部1.操作流程：
1.1 打开电源开关启动电脑屏幕,双击桌面伺服控制系统进入“荷重保护力”设定画面,将力值设定为40KG,点击确认键进入测试设定画面(如图2)。
1.2将需要测试的样品夹持在上/下夹具上，调节夹具定位镙丝，保确样品定位
牢固，但不可使样品变形，影响测试数据的准确性
1.3 点击画面左上角“档案”，新建一个档案，并按测试要求依次设定各参数值，
各参数设定完成后点击“荷重测试范围”、行程测试范围”、“测定速度”显
示OK 。
1.4 点击画面左上角“归零”，可将荷重值及行程值归零，完成后即可准备测试；1.5 点击画面左上角“执行”即进入执行画面（如图3）。
1.6点击执行画面的“开始”即试验开始
2.注意事项：
2.1可能发生：①插拔力测试时被夹具夹伤手指。
②退PIN 力测试时被顶针插伤手指。
2.2测试完后清洁好台面。
2.3填写好仪器保养表。
全自动插拔力试验机图片设定画面
控制测试
操作执行画面。
插拔力试验机操作指导书版本/次A/1
1、目的
为了确保操作人员在使用1220S插拔力试验机时能正确操作及提高工作效率故制定本标准。
2、范围
2.1本标准对1220S插拔力试验机的使用与管理进行了规范。
2.2本标准适用于1220S插拔力试验机日常使用与维护保养。
3、职责
3.1品保课实验室测试员负责1220S插拔力试验机的使用与维护保养工作。
3.2品保课实验室组长负责对1220S插拔力试验机的使用与维护保养进行检查，并负责操作指导书的
制定及修改工作。
4、设备参数规格
4.1最大承载测试重量：50kgf
4.2最大移动范围：150mm
4.3测试速度范围：5~200mm/min
4.4治具盘尺寸：Φ200mm
4.5机台尺寸：360mm×260mm×940mm
4.6机台净重：67kgf
4.7机台电源：AC220V/50HZ
4.8控制系统尺寸：450mm×560mm×200mm
4.9控制系统净重：20kgf
5.0荷重元：50kgf（精度0.2 %FS）
5、设备结构图
5.1插拔试验机上部分图传感器
夹具上模夹具下模
插拔力试验机操作指导书
版本/次
A/1
5.2插拔试验机下部分图
5.3插拔试验机侧面图
5.4插拔试验机整体图
6、操作流程图
上升按下降按开始按
停止按
电源开关 数据线
电源线
传感器线。
全自动插拔试验机校准
（原创版）
目录
1.全自动插拔试验机简介
2.校准的意义和目的
3.校准的过程
4.校准结果及应用
5.结论
正文
一、全自动插拔试验机简介
全自动插拔试验机是一种用于测试插拔连接器性能的设备，它能够模拟实际使用环境中的插拔动作，从而检测连接器的耐久性和可靠性。
这种试验机在电子、电器、通讯等领域有着广泛的应用。
二、校准的意义和目的
全自动插拔试验机的校准是为了保证试验数据的准确性和可靠性。
由于试验机在使用过程中可能会出现误差，因此需要定期对其进行校准，以确保测试结果能够真实反映连接器的性能。
三、校准的过程
校准过程主要包括以下几个步骤：
1.准备工作：检查试验机的外观和运行状态，确保试验机处于正常工作状态。
2.校准设备：使用标准插拔连接器和标准力矩扳手进行校准。
标准插拔连接器是用于模拟实际使用环境中的插拔连接器，而标准力矩扳手则是用于提供标准扭矩。
3.校准过程：将标准插拔连接器插入试验机的插拔口，然后使用标准力矩扳手按照标准扭矩进行插拔操作。
重复此过程多次，直到试验机显示的扭矩值稳定。
4.记录校准结果：将校准过程中得到的稳定扭矩值记录下来，作为后续试验的参考。
四、校准结果及应用
校准完成后，试验机就可以使用校准得到的扭矩值进行实际插拔连接器的测试。
测试结果可以与标准扭矩值进行对比，从而判断连接器的性能是否符合要求。
五、结论
全自动插拔试验机的校准对于保证测试数据的准确性和可靠性至关重要。
精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
企业核心竟争力源于技术创新东莞市毫克检测仪器有限公司是集产品研发、生产、销售为一体的高科技企业。
一、企业的研发能力，是企业核心竟争力的基石近些年来，随着市场日益成熟，特别是经历了金融危机后，仪器市场竟争相当激烈，很多公司销售业绩不够理想。
而我司业绩却大幅增长，经过总结，发现得益于我司一直投入大量研发资金、积极引进高科技人才，不断的研发出新的具有自主知识产权的产品结果，得益于不断推出高质量产品。
如：按键荷重-位移曲线机、电脑全自动插拔力试验机、电脑全自动扭力试验机、X-Y-Z三轴荷重位移曲线仪、电脑全自动弹簧拉压试验机等，其中：电脑全自动插拔力试验机、按键荷重-位移曲线机为中国大陆唯一家获得国家专利同等产品：200620057696.2、200620061119.0，我们以行业标准为基础，不断突破自已，经过科技人员多年的努力，我司产品得到广大客户认可，经历多年市场的考验后，使得我们在技术上面更加强大，始终保持产品技术领先于行业，特别是电脑全自动插拔力试验机、荷重位移曲线仪产品技术一直处于行业前沿，经过多年工作人员努力，使得我司在电脑全自动插拔力试验机、荷重位移曲线仪等产品市场占有率达到90%左右，产品受到用户的广泛好评,品牌也逐渐得到了行业的认可。
我们技术标准已成为功能标准：1.可列印及储存图形（插拔位移曲线图、寿命曲线图、报表）2.可跟踪位移波形图，可追踪到任意一点行程与力值之间的关系3.可重叠多次波形图进行相对比4.可通过设定标准值，自动判定产品是否合格5.测试资料储存于硬碟（每一笔资料皆可储存，可自动完成10万次测试）6.测试条件皆由电脑书面设定，方便且快速（含插拔行程值设下、力值设定、测试速度、测试次数、暂定时间、等待时间）7.检验报表抬头内容可随时修改（中英文皆可），力值单位可相互转换,：kg/g/n8.检验报表可转档至Excel做编辑二、技术创新、技术突破是企业发展的动力要想企业在同行里站稳，不被别人超越，那就只能自已挑战自已，自已超越自已！经过广大科技人员共同的努力，我司研发出多款新产品：荷重位移曲线仪、X-Y-Z三轴荷重曲线仪、电脑全自动扭力试验机、电脑全自动弹簧拉压试验机, 由于我们技术领先，也成就我们在市场的占有力，我们多款仪器出货量一直处行业第一。
***伺服系统全自动插拔力试验机***

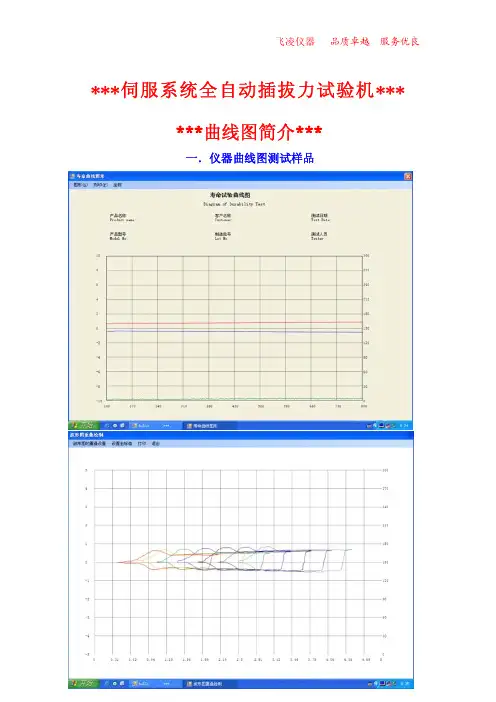

***曲线图简介***
