插拔力测试仪操作指引

全自动插拔力测试仪测试仪如何操作全自动插拔力测试仪是一种用于测试电子元器件、线缆、连接器等插拔性能的设备。

它通过对被测试物件进行自动插拔，并记录插拔力大小以评估物件的耐久性和稳定性。

下面将详细介绍全自动插拔力测试仪的操作流程及注意事项。

一、操作流程1.准备工作首先，需要将全自动插拔力测试仪连接电源，并确保电源正常工作。

然后，将待测试的插头或连接器插入测试仪的插槽内。

对于一些较小的元器件，可以使用转接头来进行测试。

2.设置参数打开测试仪的控制界面，进入参数设置界面。

首先，设置测试的开始位置和结束位置。

开始位置指的是插头完全插入插槽的位置，而结束位置指的是插头完全拔出的位置。

根据被测试物件的实际情况，合理设置这两个位置，以确保测试的准确性和稳定性。

接下来，设置测试的速度。

测试速度一般有快速和慢速两档，在测试插拔力时，可以选择慢速档以获得更为精确的数据。

不同的测试仪可能还会提供其他参数的设置，如测试次数、测试延时等，根据需要进行合理设置。

3.开始测试确认参数设置完成后，点击“开始测试”按钮，测试仪将自动进行插拔动作。

在测试过程中，需要注意观察测试仪的运行情况，以确保测试的稳定性。

同时，应随时监测测试仪显示的测试力大小，并记录测试结果。

4.结束测试当测试完成时，点击“停止测试”按钮，测试仪将停止插拔动作。

此时，可以查看测试结果并进行分析。

一般来说，测试结果会以图表等形式展示，可以根据图表分析物件在插拔过程中的力变化情况，评估其耐久性和稳定性。

二、注意事项1.确保测试仪处于稳定的工作环境中，避免受到振动、电磁干扰等影响。

2.在进行测试前，需要对测试仪进行校准，以确保测试结果的准确性。

3.在进行测试时，应对测试仪进行定期维护和保养，以保证其正常工作。

4.注意安全防护，避免手指被插头或连接器夹到。

5.根据被测试物件的不同特性，合理选择测试参数，以获得准确的测试结果。

6.对于一些特殊类型的连接器，如带锁定装置的连接器，需要按照其特殊要求进行测试。

立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。

配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。

并将测试产品装于下夹具，打开“电源”开关。

2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。

夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。

2、DOWN：光标下移。

3、STOP：停止。

4、AUTO：根椐设定的参数，自动运行。

5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。

1、清除测定次数7、—：设定时，用作负数输入或小数点输入。

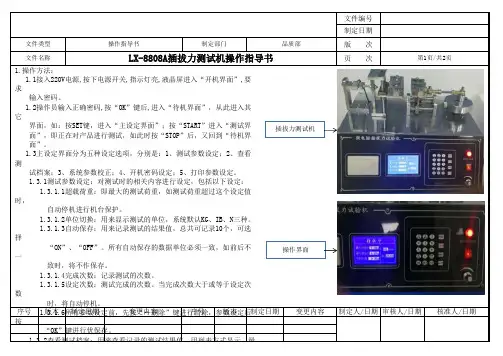

8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。

2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。

从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。

3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。

4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。

1.测定参数设定:。

一、操作步骤：
1.依被测试产品选择匹配之配合件(如排针、公/母头)。

2.把配合件夹于夹具内夹紧，配合件必须放置平直，不可有歪斜现象。

3.选择插拔力测试机的PUSH(推，测试插入力)、PULL (拉，测试拔出力/拉断力)测试端。

一般
插拔力测试为先测试插入力，后进行拔出力测试/拉断力测试。

4.把归零鍵处于PEAK(打开状态)，按下归零鍵把指针归零，并旋转表盘把零刻度与指针重合。

5.把被测品与配合件平行推入或拔出，依表盘指针读出数值。

(外圈每小格0.1KG，内圈每小格
0.2KG)。

6.测试拉断力测试时，选择PULL (拉)测试端，把被测品夹紧于夹具上，平行做拉动作至被测物
被拉断，依表盘指针读出数值。

7.把数值记录于插拔力测试报表，并与插拔力检验标准书要求值进行对比判定。

二、注意事项：
1.在测试插拔力与拉断力时作业时必须为平行插、拔/拉，不可有斜插、拔/拉动作，避免所测试
数值不准确现象。

2.在测试作业时不可存在瞬时间的猛插、拔/拉现象，必须平稳进行测试作业。

3.如发现有异常时，须及时上报，以便及时进行处理。

插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。

1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。

1.3打开测试仪的电源开关。

1.4等待测试仪启动完成，进入正常工作状态。

2.测试之前的准备2.1选择适当的测试模式。

根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。

2.2设置测试参数。

根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。

2.3校准测试仪。

在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。

2.4备份已有数据。

如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。

3.进行测试3.1放置待测物品。

将待测物品放置在测试仪的夹具或支架上，并固定好。

3.2调整测试位置。

根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。

3.3开始测试。

按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。

3.4监控测试过程。

在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。

4.结束测试4.1达到停止条件。

根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。

4.2停止测试。

手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。

4.3关闭测试仪电源。

关闭测试仪的电源开关，切断电源供应。

4.4处理测试结果。

根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。

5.维护和保养5.1定期清洁。

根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。

5.2检查电源线和连接线路。

定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。

5.3校准测试仪。

定期对测试仪进行校准，确保测试结果的准确性。

5.4防止过载。

避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。

二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。

早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。

采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。

并且提高了测试速度，节约了您宝贵的时间。

传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。

可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。

高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。

特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。

1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。

适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。

1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。

◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。

◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

文件制修订记录1.0目的：检测卡钩强度，和端子的使用寿命，规范操作方法，提升品质标准，取得客户满意特制之。

2.0测试范围1. Connector产品的端子使用寿命测试和保持力。

2. 卡钩寿命测试。

3. Connector产品与母座的插拔力测试。

3.0操作方法1. 将母座固定装在YH-8818A自动插拔力测试仪的底座上。

2. 打开YH-8818A自动插拔仪电源开关。

3. 根据公座与母座的接触深度的需要，调节YH-8818A自动插拔力测试仪升降杆，并将公座固定在升降杆上。

4. 打开数显推拉力计的电源开关。

5. 轻按一下归零按钮，使显示屏显示数据为“0.00Kg”6. 再按一下YH-8818A自动插拔力测试仪的下降按钮，使升降杆自动下降，插入母座后，红灯亮，升降杆自动停止。

7. 读取数显推拉力计显示屏上显示的数据，为该Connector产品的插入力。

8. 再轻按一下数显推拉力计的归零按钮，使显示屏显示数据为“0.00Kg”9. 再按一下YH-8818A自动插拔力测试仪的上升按钮，使升降杆自动上升，当升降杆到达限位时，红灯亮，升降杆自动停止。

10.读取数显推拉力计显示屏上显示的数据，为该Connector产品的拔出力。

11.测试完毕后，轻按数显推拉力计的电源开关按钮，和YH-8818A自动插拔力测试仪的电源开关按钮，关闭电源。

12.最后取下测试的Connector产品和母座。

4.0公司测试标准1.插入力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做插入其所得之插入力应小于35N(客户有特殊要求则按客户要求进行)（室温情况下测试）2.拔出力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做拔出其所得之拔出力应小于10N(客户有特殊要求则按客户要求进行)（室温情况下测试）5.0成品测试标准吊重测试：满PIN公座与满PIN母座做吊重需达1Kg保持1分钟（客户有特殊要求时，按客户要求进行）（室温情况下测试）。

插拔力试验机的详细操作步骤
两工位插拔力试验机在机构上是*独立的，共用一台控制电脑，在参数设置方面也是*独立的。

测试产品数据的独立，以及夹持不同产品测试跟标准的插拔力机无异。

但在成本方面相比标准的省了一台工控电脑和采集卡。

在市场上也是客户经常选择的一款产品。

适合测试要求高，且产品种类多的客户使用
插拔力试验机的使用方法：
1、将机置放于平稳地面，周围无剧烈振动及室内湿度不大于75%RH的试验室(机台底板与室内墙壁及相近物应保持至少0.3m)调整机台底板之水平螺丝(顺时针方向为调低，逆时针方向为调高)，将机台调平；
2、接入电源，打开机台控制表板上之电源向上拔动位置，如正常通电，电源灯应亮(如未通，请查红色急停开关有无按下，)；
3、将计算机键盘置于工作台面，用固定夹具按住底座使其牢固，注意夹具尽可能不要干扰测试；
4、调整按键与测头间距，使测头和按键至合适位置，其位置为测头按下时至行程低点时按通按键为佳；
5、调测头与试件按动点之位置；
6、将参数设定至所需参数；
7、一切准备就绪，按下启动键，开始测试，根据试件所需调整测试速率；
8、测试结束，取下试件检定其质量。

生效日期1.目的：规范使用插拔测试仪，保准测试结果的准确性 2.适用范围公司插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度作业 3.职责3.1实验室人员对设备进行使用，保养4.操作方法上下调节按钮左右调节按钮左右调节按钮电源开关插拔速度调节参数显示面板插拔距离调整生效日期4.1 将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。

4.2 调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如上图2；4.3 调节母端夹具上下高度，让公端产品完全适合插拔，如图3设置方法为：按右边键盘中的SET键左边显示界面如图2:插拔单位设置: 按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1#键单位是KG, 按图4中的3#键单位是N, 按OK键确认;插拔次数设置: 按EXIT键返回到图3的界面，再按图中5#键进入插拔次数设置，图5中输入插拔次数, 按OK键确认;导通设置: 按EXIT键返回到图3的界面，再按图中6#键进入导通设置，图6中输入导通次数, 开关导通功能,不导能次料, 按OK键确认;图1 图2 图3图4 图5 图63、导通插拔时,产品导通一次, 界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.4、测试速度调整:右下角面板上的转速旋钮(向左旋减小，向右旋加大),在界面左上转速有数值显示。

如下图: (速度调整要求: 插拔力测试速度小于或等于8；寿命测试速度按实际加快.)生效日期5、上述所有步骤调试准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关然后按START按键开始测试,测试途中如有异常可按红色STOP按键停止。

如下图:五、注意事项5.1 试验前,一定要检查设备是否将试验产品固定好；5.2 所有调试准备妥当后,测试时应当检查设备运行是否顺畅；5.3如设备连续运行时间长,建议每隔一段时间检查设备运行情况。

序号作业步骤日期页次版本修订内容制作/日期审核/日期批准/日期2014-1-9 1 OF 2 2.0首次发行4567产品测试报告制作A,低速上升按钮，按一下此按钮，则机台往上升高0.01MM;若连续按着此钮不放，则机台以低速往上升高。

B,中速上升按钮，按一下此按钮，则机台往上升高0.1MM;若连续按着此钮不放，则机台以中速往上升高。

6.2如【图8】示，点击《执行》下拉菜单《测定画面》，出现如【图9】示，先点击《归零》下拉菜单下的点击《自动测试》，系统做连续运转，即寿命测试，直到测试次数达到所设定次数时，机台会停止测试。

操作面板功能说明【图6】示退PIN力测试设定C,高速上升按钮，按一下此按钮，则机台往上升高1.0MM;若连续按着此钮不放，则机台以高速往上升高。

D,低速下降按钮，按一下此按钮，则机台往下降0.01MM;若连续按着此钮不放，则机台以低速往下降。

《行程值归零》和《荷重值归零》，使测定画面的行程值与荷重值为零。

如做单次测试，勾住破断力测试设定8图示说明大于实际产品的破断力。

在行程测定范围，输入值要大于使产品完全破断时所移动行程。

测定速度标准作业介绍《归零》下拉菜单点击《行程值归零》项，使机台实际行程值显示为零。

然后用手操作面板，如【图6】示1.3在桌面点击测试软件【快捷方式】，进入测试系统，如【图1】示，荷重保护力的输入值，一定要小于荷重元的负荷值50KGF，大于测试产品的最大力值,然后点击确定，进入测试设定画面。

如【图3】示，填写试样名称，在试验类别中，选择《压缩拉伸试验》。

在测定运动方式中，如【图4】示选择《去程单向测定》，只记录去程单向之测试资料。

在荷重测定范围，输入值要大于实际产品退PIN力值。

****电子有限公司全电脑自动插拔力实验操作指导书得出产品测试实际移动行程，此行程值要减去0.1MM-0.2MM做为产品测试行程值。

1.1操作者必须经厂家培训合格上岗，认真阅读【使用说明书】，遵循【使用说明书】规定要求进行操作。

文件编号
制定日期
版 次页 次序号版本制定日期变更内容序号版本制定日期变更内容制定人/日期审核人/日期核准人/日期文件名称电脑全自动插拔力试验机操作指导书
第1页/共1页文件类型
操作指导书制定部门品质部1.操作流程：
1.1 打开电源开关启动电脑屏幕,双击桌面伺服控制系统进入“荷重保护力”设定画面,将力值设定为40KG,点击确认键进入测试设定画面(如图2)。

1.2将需要测试的样品夹持在上/下夹具上，调节夹具定位镙丝，保确样品定位
牢固，但不可使样品变形，影响测试数据的准确性
1.3 点击画面左上角“档案”，新建一个档案，并按测试要求依次设定各参数值，
各参数设定完成后点击“荷重测试范围”、行程测试范围”、“测定速度”显
示OK 。

1.4 点击画面左上角“归零”，可将荷重值及行程值归零，完成后即可准备测试；1.5 点击画面左上角“执行”即进入执行画面（如图3）。

1.6点击执行画面的“开始”即试验开始
2.注意事项：
2.1可能发生：①插拔力测试时被夹具夹伤手指。

②退PIN 力测试时被顶针插伤手指。

2.2测试完后清洁好台面。

2.3填写好仪器保养表。

全自动插拔力试验机图片设定画面
控制测试
操作执行画面。
