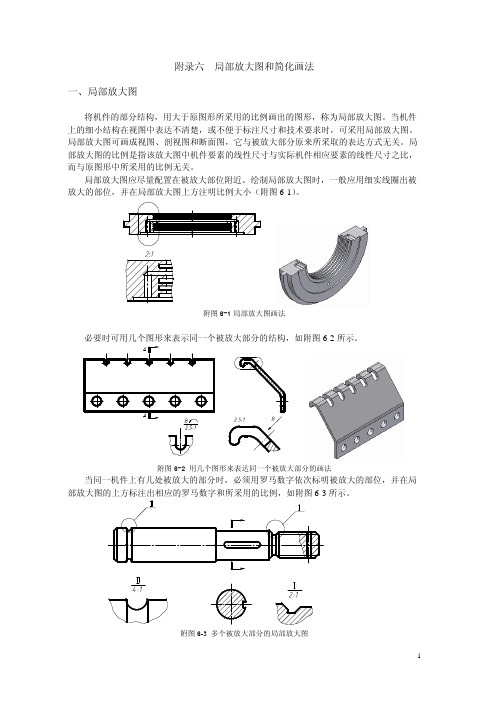

附录六局部放大图和简化画法一、局部放大图将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。

局部放大图可画成视图、剖视图和断面图，它与被放大部分原来所采取的表达方式无关。

局部放大图的比例是指该放大图中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，而与原图形中所采用的比例无关。

局部放大图应尽量配置在被放大部位附近。

绘制局部放大图时，一般应用细实线圈出被6-1）。

附图6-1局部放大图画法必要时可用几个图形来表示同一个被放大部分的结构，如附图6-2所示。

附图6-2 用几个图形来表达同一个被放大部分的画法当同一机件上有几处被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例，如附图6-3所示。

附图6-3 多个被放大部分的局部放大图二、简化画法在不影响机件的形状和结构完整、清晰表达的前提下，可以采用一些简化画法，以简化制图，便于读图。

简化画法应用比较广泛，这里给出几种比较常用的简化画法。

1.重复性结构的简化画法（1）当机件具有若干相同结构（如齿、槽等）并按一定规律分布时，可以只需画出几个6-4所示。

附图6-4 重复性结构的简化画法当这些相同结构是直径相同的孔（如圆孔、螺孔、沉孔等）时，可以只画出一个或几个，其余只需用点画线标出其中心位置，但在零件图中应注明孔的总数，如附图6-5所示。

（a）（b）附图6-5 按规律分布的孔的简化画法（2）圆柱形法兰和类似零件上均匀分布的孔，可按附图6-6所示的方法绘制。

附图6-6 法兰上均布孔的简化画法2.图形投影中的简化画法（1）机件上斜度不大的结构，如在一个图形中已表达清楚，其它图形中可按小端画出，如附图6-7所示。

（a） （b）附图6-7 斜度不大结构的简化画法（2）与投影面倾斜角度等于或小于30°的圆或圆弧，其投影可以用圆弧来代替，如附图6-8所示。

教学目标理解局部放大图的概念；掌握局部放大图的画法及标注；能正确绘制局部放大图并进行合理标注。

教学重点掌握局部放大图的画法及标注。

教学难点能正确绘制局部放大图并进行合理标注。

教学手段三维软件演示；教学板书；电子课件。

教学学时1学时教学内容与教学过程设计注释学习任务二十五绘制局部放大图【学习目标】理解局部放大图的概念；掌握局部放大图的画法及标注；能正确绘制局部放大图并进行合理标注。

【任务布置】按4:1的比例绘制图25-1销轴所示结构的局部放大图，放大部分圆弧槽为R6。

销轴【任务分析】由于销轴上槽结构很小，采用原值比例画出的图形过小，故我们可采用局部放大的比例画出。

这种将机件的部分结构，大于（选填“大于”、“小于”或“等于”）原图所采用的比例画出，并将它们放置在图纸的适当位置，用这种方法画出的图形称为局部放大图，如下图。

确定学习目标。

明确任务。

分析本任务所需具备的知识点。

下划线部分是教材中需学生填写的内容，应注意引导学生掌握。

绘制局部放大图时应注意：1.局部放大图可以画成视图、剖视图、断面图，它与被放大部分的表达方式无关，并尽量配置在被放大部分的附近。

2.画局部放大图，要用细实线（选“细实线”或“粗实线”）圈出被放大部分的位置。

3.同一机件上不同部位的局部放大图，当图形相同或对称时，只画出一个。

4.当同一机件上有几个放大部位时，需用罗马数字（选填“罗马数字”或“阿拉伯数字”）顺序注明，并在局部放大图上方（选填“下方”或“上方”）标出相应的罗马数字及所采用的比例，如下图所示，Ⅰ和Ⅱ就是罗马数字的编号。

5.局部放大图中标注的比例为局部放大图尺寸与实物尺寸之比，而与原图所采用的比例无关（选填“有关”或“无关”）。

【任务实施】首先，画局部放大图用细实线圈出被放大部分，并画在其附近；其次，销轴放大部分已用罗马数字Ⅱ标出，因此在局部放大图的上方写上与之一样的罗马数字Ⅱ，并用横线与放大比例数字上下对称书写；最后，用与原图放大4倍的比例画出被放大部分的结构，用波浪线表示断裂。

机械制图-局部放大图和简化画法-教学设计局部放大图和简化画法导学案主备人：宗玉娟【预复习目标】1. 复习断面图的概念、分类、相应画法及标注。

2.预习局部放大图的适用场合和相应简化画法。

【预复习内容】1. 复习断面图的概念、分类、相应画法及标注。

2. 预习局部放大图的适用场合和相应简化画法。

3. 课前试一试：（1）将机件的部分结构，用大于原图形所采用的比例画出的图形，称为。

【任务目标】1.任务重点1：掌握局部放大图的概念。

2.任务重点2：掌握简化画法的适用场合。

【导学进程】导入新课：当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。

为了制图简便，可在保证不引起误解的前提下，使用国家标准规定的简化画法。

任务1：局部放大图的概念。

当同一机件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。

任务2 ：简化画法（1）当机件具有若干相同结构(孔、齿、槽等)，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接。

在零件图中，则需注明结构的总数。

（2）当机件具有若干相同的孔并按一定规律分布时，仅需画出一个或几个，其余用细点画线画出孔的位置，在零件图中，注明孔的总数。

(3) 对于肋板、轮辐，若剖切面沿其纵向剖切，即厚度方向剖切时，剖面内不画剖面符号，而用粗实线将其与邻近部份分开，不沿纵向剖切，则要在剖面内画剖面符号。

（4）回转体上均布的肋、轮辐，剖视图都应画成对称形式；对于均布的孔，不管剖到与否，都将其旋转到剖切平面内画出。

（5）当回转体机件上某些平面在图形中不能充分表达时，可用平面符号(两条相交的细实线)表示这些平面。

（6）轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。

(7) 与投影面倾斜角≤30°的圆或圆弧，其投影可以用圆或圆弧来代替。

(8) 机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。

UG局部放大图中添加横线和简化画法ug局部放大图中添加横线_局部放大图和简化画法1.基本概念将机件的部分结构用大于原图形做采用的比例画出的图形，称为具备放大图。

当机件的某些结构较小，如按原图所用的比例画出，图形过小而表达不清楚，或标注尺寸困难时，可采用具备放大画出。

2.具备放大图的画法(1) 具备放大图可以画成视图、剖视图和断面图，它与被放大部位的表达方法无关。

需要UG视频教程的朋友请联系我们。

(2) 局部放大图应尽量配置在被放大部位的附近；局部放大图的投射方向应与被放大部位的投射方向一致；与整体联系的部分用波浪线画出，画成剖视和断面对其剖面线的方向和间隔应与原图中有关的剖面线的方向和间隔相同。

3.局部放大图的标注(1)画局部放大图时，应用细实线圆(或长圆形)圈出被放大的部分。

(2)当机件上有几个被放大部位时，必须用罗马实在和指引线(用细实线表示)依次标明被放大部位的顺序；并在局部放大图上方正中位置注出相应的罗马数字和采用的放大比例(罗马数字和放大比例之间的横线用细实线画出，前者写在横线之上，后者写在横线之下)。

二、简化画法(一) 剖视、断面图中的简化画法(1) 对于机件上的肋、轮辐及薄壁等结构，当剖开平面沿纵向剖切时，这些结构上都不画剖面符号，而用粗实线将它与其邻接部分分开(该粗实线并非外表面的交线或外转向轮廓线的投影，而是理论轮廓线)；当剖切平面沿横向剖切时，这些结构仍需画上剖面符号。

(2) 当需要表达形状为回转体的机件上有均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构假想旋转到剖切平面上画出，且不需加任何标注。

(3) 在需要表示位于剖切平面之前已剖去部分上的结构时，这些结构按假想投影的轮廓线(用双点画线表示)画出。

(4) 当机件剖切后，仍有内部结构未表达完全，而又不宜采用其他方法表达时，允许在剖视图中再作一次局部剖，俗称“剖中剖”。

采用这种画法时，两者的剖面线应同方向、等间隙，但要相互错开，并用引出线注其名称“X–X”。
