经纬仪操作规程
《经纬仪操作规程》
一、概述
经纬仪是一种用来测量地球上点的经度和纬度的仪器。
在使用经纬仪时，必须遵循一定的操作规程，以确保测量结果的准确性。
二、准备工作
1. 检查仪器：在使用经纬仪之前，首先要对仪器进行全面的检查，确保仪器外观完好，各部件功能正常。
2. 调整平衡：将经纬仪放在水平表面上，并使用平衡调节器来确保仪器完全水平。
3. 定位：在测量之前，需要确定好测量点的位置，并将经纬仪放置在该位置。
三、测量操作
1. 定位望远镜：首先要将望远镜对准所要测量的点。
在此过程中，可以使用调节螺丝来确保望远镜的准确定位。
2. 读取数据：在望远镜准确对准后，可以通过望远镜上的刻度盘来读取测量结果。
3. 记录测量数据：在完成测量后，需要将所得到的测量数据准确记录下来，以便后续的数据处理和分析。
四、收尾工作
1. 清洁仪器：在使用经纬仪后，要对仪器进行清洁，确保仪器的各部件不被污染或损坏。
2. 存储仪器：在清洁完成后，要将仪器妥善存放在干燥通风的地方，以防止仪器受潮或受损。
五、安全注意事项
1. 使用时要小心谨慎，避免碰撞或摔落造成损坏。
2. 防止水、沙尘等异物侵入仪器内部，影响测量准确性。
3. 若在使用过程中发现异常情况，应及时停止使用，并进行仪器检查与维修。
经纬仪是一种复杂的测量仪器，在使用时需要特别小心谨慎。
遵循规范的操作规程，不仅可以保证测量数据的准确性，还可以延长仪器的使用寿命。
经纬仪的使用方法经纬仪是一种用来测量地球上不同地点的经度和纬度的仪器。
它通常由一个旋转平台、一个磁针罗盘和一个望远镜组成。
通过使用经纬仪，我们可以确定地球上的任意位置的经度和纬度，从而更好地了解地球的地理特征和位置信息。
下面是经纬仪的使用方法。
第一步：调整仪器1.找一个平坦的地方放置经纬仪，确保仪器的旋转平台稳定。
2.使用水平仪调整仪器，使其完全水平。
这样可以确保读取的数据准确无误。
第二步：确定纬度1.使用望远镜将目光对准天空中的北极星。
2.通过旋转仪器的平台，使望远镜的十字线正好落在北极星上。
3.通过旋转纬轴，使磁针罗盘的指针和南针线对齐。
这样，纬轴上的刻度线就会显示出仪器所在的纬度，以角度表示。
第三步：确定经度1.找到一个水平的参照点，例如一根竖直的杆子或建筑物的角落。
2.使用望远镜将目光对准参照点。
3.通过旋转仪器的平台，使参照点的影子正好落在仪器的指定刻度线上。
4.通过旋转经轴，使磁针罗盘的指针和南针线对齐。
这样，经轴上的刻度线就会显示出仪器所在的经度，以角度表示。
第四步：记录测量结果1.使用一个笔记本或记录表格，记录仪器所示的纬度和经度数值。
2.确保记录结果的准确性，特别是小数部分。
3.如果需要，可以记录其他相关的测量信息，例如测量时间、天气条件和仪器的精确度等。
总结：经纬仪是一种测量地球上不同地点的经度和纬度的仪器。
使用经纬仪的方法包括调整仪器、确定纬度和确定经度。
通过仔细操作和记录测量结果，我们可以得到准确而可靠的地理位置信息。
因此，经纬仪可以被广泛应用于地理学、航海学和其他相关领域。

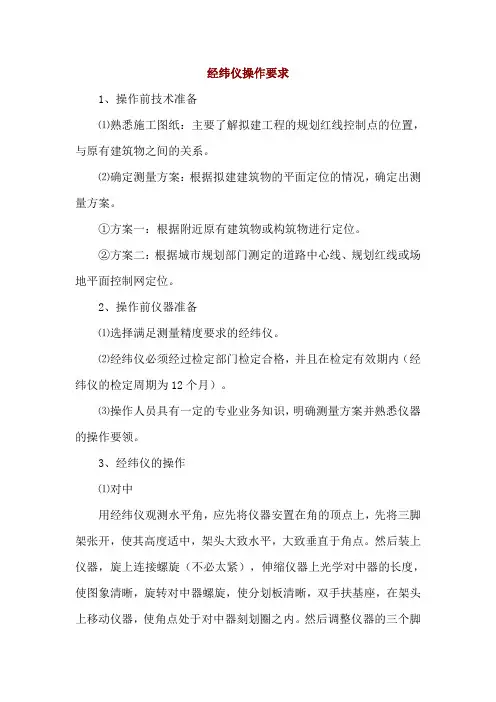

经纬仪操作要求1、操作前技术准备⑴熟悉施工图纸：主要了解拟建工程的规划红线控制点的位置，与原有建筑物之间的关系。
⑵确定测量方案：根据拟建建筑物的平面定位的情况，确定出测量方案。
①方案一：根据附近原有建筑物或构筑物进行定位。
②方案二：根据城市规划部门测定的道路中心线、规划红线或场地平面控制网定位。
2、操作前仪器准备⑴选择满足测量精度要求的经纬仪。
⑵经纬仪必须经过检定部门检定合格，并且在检定有效期内（经纬仪的检定周期为12个月）。
⑶操作人员具有一定的专业业务知识，明确测量方案并熟悉仪器的操作要领。
3、经纬仪的操作⑴对中用经纬仪观测水平角，应先将仪器安置在角的顶点上，先将三脚架张开，使其高度适中，架头大致水平，大致垂直于角点。
然后装上仪器，旋上连接螺旋（不必太紧），伸缩仪器上光学对中器的长度，使图象清晰，旋转对中器螺旋，使分划板清晰，双手扶基座，在架头上移动仪器，使角点处于对中器刻划圈之内。
然后调整仪器的三个脚螺旋，使圆水准器水泡居中，完成粗略整平。
观察光学对中器，重新进行上述对中过程。
⑵整平整平时，先转动照准部，使照准部水准管与任一对脚螺旋的连线平行，两手相向转动这两个脚螺旋，使水准管气泡居中。
将照准部转动90度，使水准管与原来两个脚螺旋的连线垂直，转动第三个脚螺旋，使气泡居中。
然后照准部转回原位置，检查气泡是否仍然居中。
若不居中则应按以上步骤反复进行，直到照准部转至任意位置气泡皆居中为止。
整平误差，即整平后气泡的最大偏移量不能超过一格。
⑶瞄准、读数先松开望远镜的水平制动螺旋和垂直制动螺旋，调节目镜使十字丝清晰。
然后通过望远镜上的瞄准器瞄准目标，使目标成像在望远镜视场中央部位。
旋紧望远镜水平和垂直制动螺旋，转动望远镜对光螺旋，使目标成像清晰。
最后用望远镜水平和垂直微动螺旋精确瞄准目标读取数据。
⑷校核当建筑物的控制点全部测设完毕后，对建筑物整个控制网做闭合，其误差必须在规范允许范围内。
五、水准仪操作要求1、操作前技术准备⑴熟悉施工图纸：主要了解拟建工程所处地区的水准点的位置和标高，和建筑物首层和各层的绝对标高。

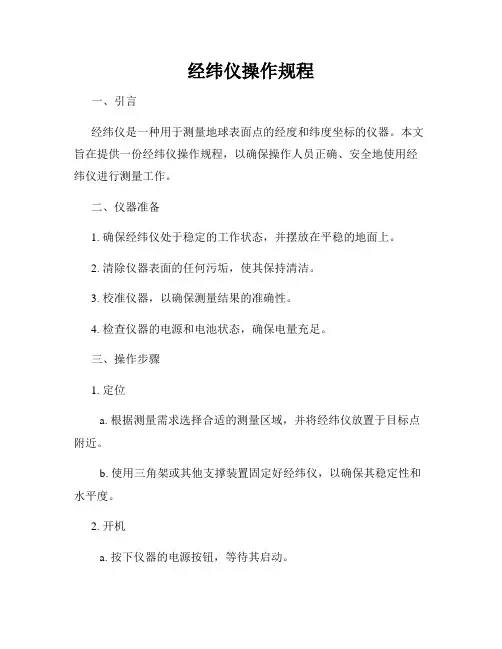

经纬仪操作规程一、引言经纬仪是一种用于测量地球表面点的经度和纬度坐标的仪器。
本文旨在提供一份经纬仪操作规程，以确保操作人员正确、安全地使用经纬仪进行测量工作。
二、仪器准备1. 确保经纬仪处于稳定的工作状态，并摆放在平稳的地面上。
2. 清除仪器表面的任何污垢，使其保持清洁。
3. 校准仪器，以确保测量结果的准确性。
4. 检查仪器的电源和电池状态，确保电量充足。
三、操作步骤1. 定位a. 根据测量需求选择合适的测量区域，并将经纬仪放置于目标点附近。
b. 使用三角架或其他支撑装置固定好经纬仪，以确保其稳定性和水平度。
2. 开机a. 按下仪器的电源按钮，等待其启动。
b. 检查仪器显示屏，确保其正常工作并显示准确的数据。
3. 设置初始参数a. 根据实际需要，设置测量模式（经度或纬度）和测量单位（度、分钟、秒）。
b. 根据目标地区的经纬度区间，设置相应的纬度和经度范围。
4. 定位目标点a. 使用仪器的方位指示标尺，精确地对准目标点。
b. 使用仪器的水平气泡仪检查仪器的水平度，必要时调整仪器的水平位置。
5. 进行测量a. 按下测量按钮，记录测量结果。
b. 确保每个测量动作之间的间隔时间足够，以确保准确性和稳定性。
6. 记录和处理数据a. 使用记录本或电子设备记录每个测量点的经纬度数据。
b. 如有需要，对测量数据进行处理和校正，以获得更精确的结果。
7. 关机和存储a. 结束测量后，按下仪器的关机按钮进行关闭。
b. 将仪器放置在干燥、通风的地方，以免受到潮湿和高温的影响。
四、安全注意事项1. 在使用经纬仪时，应注意避免与其他设备或物体发生碰撞，以免造成损坏或人员伤害。
2. 在操作仪器时，要注意保持平稳和稳定的动作，避免仪器晃动或位移。
3. 使用经纬仪时，应避免暴露在强光和强磁场的环境中，以免影响测量准确性。
4. 在不使用经纬仪时，应及时断开电源，以确保电池寿命和仪器的安全存储。
五、结论本文介绍了经纬仪的操作规程，包括仪器准备、操作步骤、安全注意事项等方面的内容。
经伟仪操作规程一、操作前准备：1、到达工作地点后，要先打开经纬仪箱盖，使仪器与环境一致。
2、打开三角架，调节好脚架高度使架头大致水平，稳固地架设在所测角点的上方。
3、用中心连接螺钉将经纬仪固连在在角架上。
二、操作规程：1、对中：(1)对中时，在连接中心螺旋的钩上悬挂垂球移动三角架，使垂球尖大致对准测站点，将三角架的各脚稳固地踩入地中。
(2)若垂球尖偏离测站点较大，需平移脚架，使垂球尖大致对准测站点，再踩紧脚架；若偏离较小，可略旋移连接中心螺旋，将仪器在架头的圈孔范围内移动，使垂球尖对准测站点，再拧紧连接中心螺旋。
(3)使用光学对中器进行对中时，应首先目估对中和使仪器概略整平。
用光学对中器是地，先要对光，然后将仪器在架头上平移，交替使用对中和整平的方法，直到测站点的像落在对中器圆圈的中央，达到既对中又整平。
，最后拧紧中心连接螺旋。
2、整平：(1)使照准部水准管平行于任意两个脚螺旋中心的连线方向。
(2)两手同时向内或外旋转这两个脚螺旋，使气泡居中。
(3)旋转照准部90°，使水准管垂直于上述两个脚螺旋连线的方向，然后用第三个脚螺旋使气泡居中。
3、反复多项上述步骤，直至照准部转到任意位置，气泡偏离中央均不超过半格时为止。
瞄准：(1)调节目镜使十字丝最清晰，然后用望远镜上的准星和照门(或粗瞄准器)，先从镜外找到目标。
(2)当在望远镜内看到目标后，拧紧水平制动螺旋，调节对光螺旋，消除视差，然后调节水平微动螺旋，用十字丝精确瞄准目标。
4、水平角观测方法：（1）测回法，只适用于观测两个方向的单角。
（2）盘左位置。
（3）松开照准部和望远镜照部，由望远镜外的制动螺旋（或板手）转动通过照门和准星粗略瞄准左目标A，拧紧制动螺旋，仔细对光，用照准部与望远镜的微动螺旋，精确瞄准A目标，读取的水平度盘读数。
（4）松开照准部和望远镜制动螺旋，顺时针转动照准部，用上述同样方法瞄准目标B，读记水平度盘读数。
（5）以上两步称上半测回，测得该角角值。

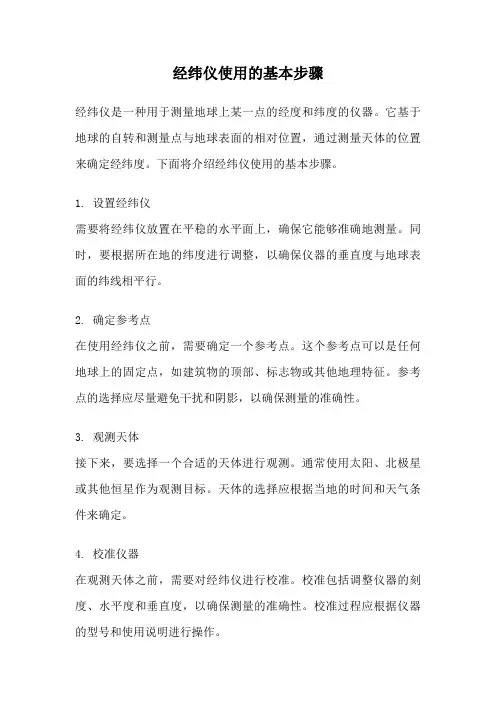

经纬仪基本使用方法经纬仪是一种用来测量地球上任意一点的经度和纬度的仪器。
它由测角仪和测距仪组成。
测角仪用来测量天体的高度角，而测距仪用来测量测点之间的距离。
经纬仪的基本使用方法如下：1.设置经纬仪：首先需要安装经纬仪，将仪器放置在一个水平的平台上。
然后使用调节螺丝使得仪器水平。
根据仪器的说明书，正确设置仪器的位置和方向。
2.瞄准天体：通过经纬仪的光学通视系统，在望远镜上瞄准所测天体，如太阳、北极星等。
3.测量高度角：通过调节望远镜的升降支架，使得望远镜的十字线准确地对准天体。
然后使用附在测角仪上的水平气泡管来调整仪器的水平状态。
仪器水平后，通过读取测角仪上的刻度线，可以测得天体的高度角。
4.测量方位角：确定望远镜所指向的方位角，通常通过另一个测量仪器（如罗盘）来确定，确保方位角的准确度。
5.计算经纬度：使用所测得的高度角和方位角，结合已知的时间和地理条件，可以通过数学公式计算出测点的经度和纬度。
6.测距：利用测距仪来测量两个测点之间的距离。
测距仪可以使用不同的技术，如超声波、激光等。
根据仪器的指示，正确设置测距仪并测量距离。
7.数据处理：将测得的数据输入到计算机或记录表中进行数据处理。
使用软件或手动计算，可以计算出更精确的结果。
8.校准仪器：经常对经纬仪进行校准，以确保其准确性。
根据仪器的说明书，调整仪器的零点和灵敏度，以提高测量的准确性。
9.结果记录：将测量结果记录下来，包括测点的经纬度和距离等信息。
保留好这些记录，以备将来参考和研究。
经纬仪的使用需要一定的专业知识和技能。
在实际操作时，需要仔细阅读仪器的使用说明书，遵循正确的操作方法。
此外，还需留意天气和环境因素的影响，如大风、雨雪天气会对测量结果产生一定的偏差。
因此，在使用经纬仪进行测量时，应选择适合的天气和环境条件，以保证测量的准确性。
经纬仪的使用方法经纬仪是一种测量地球表面物理位置的仪器。
它通过确定地球上一个点的经度和纬度，可以在地图上标记它的位置。
本文将介绍一下经纬仪的使用方法。
1. 准备工作在使用经纬仪前，需要检查它的指针和刻度是否完好。
检查它的电池是否足够，以及仪器是否能够正常开机。
此外，应该检查大地水准仪是否正在水平上，以便于正确的测量测量角度。
2. 测量经度经度是地球表面和本初子午线之间的角度。
为了测量经度，你需要在经纬仪上找到一个旋转器，通常是一个最外侧的旋转环。
先找到目标的地域经度，这可以通过在地图上找到该位置的经度坐标。
将旋转环转到两个经度标尺之间的相应角度。
这样，经纬仪就会向你展示所测点的经度。
3. 测量纬度纬度是从地球赤道到纬度度圈之间的角度。
为了测量纬度，你需要找到经纬仪的基准线。
通常，这是一个东到西的直线，被刻在经纬仪基础上。
这条线应该和地面水平，以保证测量的准确性。
将经纬仪横放到地面，将基准线对准方向指针所指的北极星处，然后看读出刻度尺的数字来找到纬度坐标。
4. 记录测量数据当你得到经纬仪所显示的经纬度数据后，应该记录这些数据，以便于在未来使用时可以更好地定位目标位置。
你可以将数据记录在表格或者纸质地图上。
建议将测量数据尽快转移到电脑或平板电脑等设备中，以便于更好地编辑、备份和共享。
5. 注意使用安全措施在使用经纬仪时，应该注意使用不防水的设备，应该尽量避免在雨或水中使用。
此外，在拍摄时应当特别小心，以防止经纬仪受到损坏。
另外在测量位置的时候，要注意人身安全问题，在低着头的时候注意行走的速度，以免撞到树木和石头等。
以及我们在使用经纬仪测量时，应当尽量避免在强烈的电磁干扰下使用，比如在电子设备等强电场下使用，或者是在高压线下等地方进行测量。
如果在强电磁干扰下使用经纬仪，可能会导致其数据读取不准确，从而测量的结果偏差较大。
总之，经纬仪是一种非常有用的仪器，它可以在地图上快速地定位和标记目标位置。
通过掌握正确的使用方法和安全措施，我们就可以充分利用它的效用，从而更好地开展我们的测量工作。

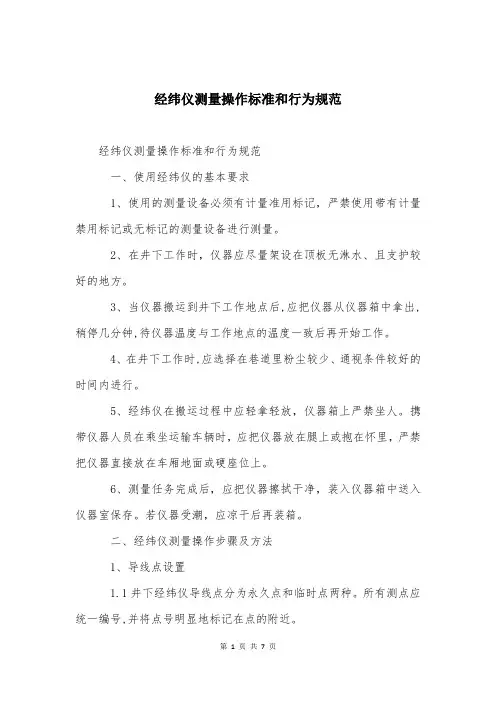

经纬仪测量操作标准和行为规范经纬仪测量操作标准和行为规范一、使用经纬仪的基本要求1、使用的测量设备必须有计量准用标记，严禁使用带有计量禁用标记或无标记的测量设备进行测量。
2、在井下工作时，仪器应尽量架设在顶板无淋水、且支护较好的地方。
3、当仪器搬运到井下工作地点后,应把仪器从仪器箱中拿出,稍停几分钟,待仪器温度与工作地点的温度一致后再开始工作。
4、在井下工作时,应选择在巷道里粉尘较少、通视条件较好的时间内进行。
5、经纬仪在搬运过程中应轻拿轻放，仪器箱上严禁坐人。
携带仪器人员在乘坐运输车辆时，应把仪器放在腿上或抱在怀里，严禁把仪器直接放在车厢地面或硬座位上。
6、测量任务完成后，应把仪器擦拭干净，装入仪器箱中送入仪器室保存。
若仪器受潮，应凉干后再装箱。
二、经纬仪测量操作步骤及方法1、导线点设置1.1井下经纬仪导线点分为永久点和临时点两种。
所有测点应统一编号,并将点号明显地标记在点的附近。
1.2永久导线点应设在矿井主要巷道里,一般每隔300～500m 设置一组,每组至少应有三个相邻点。
有条件时,也可在主要巷道里全部埋设永久点。
1.3相邻导线点间的距离一般应满足表2规定表1导线类别使用仪器观测方法按导线边长分(水平边长)15m以下15-30m 3om以上对中次数测回数对中次数测回数对中次数测回数7″导线 DJ2 测回法 3 3 2 2 1 215″导线(基控) DJ2 测回法 2 2 1 2 1 215″导线(采控) DJ2 测回法 1 1 1 1 1 115″导线 DJ6 测回法 2 2 1 2 1 230″导线 DJ6 测回法 1 1 1 1 1 1表2导线级别一般边长 (m)基本控制: 7″ 60-200基本控制: 15″ 40-140采区控制: 15″ 30-90采区控制: 30″ --2、水平角观测步骤2.1首先在测点上用锤球或光学对点器精确整平对中仪器。
经纬仪的使用方法和步骤
经纬仪是一种常用于航海、测量和定位等领域的工具。
在使用经纬仪时，需要先进行调整，使其准确显示方向和角度。
下面介绍经纬仪的使用方法和步骤。
1. 调整方向。
在使用经纬仪之前，需要先将其调整至正确的方向。
一般来说，经纬仪有两种调整方法：自由旋转和固定旋转。
自由旋转可以使经纬仪在水平面上自由旋转，而固定旋转可以使其在固定位置上旋转。
根据实际需要，选择适当的调整方式，将经纬仪旋转至正确的方向。
2. 测量角度。
经纬仪可以用于测量角度，比如说两个物体之间的夹角或者地球上某个位置的经纬度。
使用经纬仪进行角度测量时，需要先将其调整至水平状态，然后将视线朝向需要测量的物体或位置。
根据视线上的标度，读取出测量结果。
3. 测量距离。
经纬仪还可以用于测量物体之间的距离。
使用经纬仪进行距离测量时，需要先将其调整至水平状态，然后将视线朝向需要测量的物体。
根据视线上的标度，读取出测量结果。
需要注意的是，经纬仪的距离测量结果只是一个近似值，不具备非常高的精度。
4. 定位。
经纬仪可以用于定位，比如说在航海中用于确定船只的位置。
在使用经纬仪进行定位时，需要先将其调整至水平状态，然后根据天文现象（比如星体的位置）或者地理现象（比如地标的位置）确定当前位置的经纬度。
根据确定的经纬度，可以计算出当前位置在地球上的具体位置。
综上所述，经纬仪是一种功能强大的工具，可以用于各种测量、定位和导航等领域。
在使用经纬仪时，需要注意保持其水平，选择合适的调整方式，根据实际需要选择合适的测量方法。
经纬仪操作使用规程经纬仪是一种用于测量方位角和高度角的仪器，广泛应用于勘测、地理测量、建筑和导航等领域。
正确的操作和使用规程对于精确测量结果的获取至关重要。
以下是经纬仪操作使用规程的一些建议：1.保持仪器的完好和准确：使用前要检查仪器的各个部件是否完好，确保所有螺母、螺栓和固定件处于紧固状态。
同时要检查螺旋刻度盘、刻度盘、测量背板的刻度是否清晰可读。
如果有任何损坏或失效，应及时修复或更换。
2.使用前的准备工作：在测量前，应选好一块相对平整的地面，并确保地面稳定，以避免测量误差。
同时要进行精确调平，使用调平脚或水平仪等工具，确保仪器水平。
负责测量的人员也需要准备好所需的文件、记录表格和计算工具等。
3.高度角的测量：在测量高度角时，要确保测量点与目标点之间没有任何障碍物。
使用经纬仪时，望远镜应与目标点持平或略高，仪器应保持平稳。
通过微调节望远镜俯仰角度直至找到目标，然后读出测角刻度盘的数值。
4.方位角的测量：在测量方位角时，应将望远镜瞄准目标点。
通过适当的调整方位角刻度盘，使指针对准方位角值，并读取相应数值。
方位角刻度盘上通常标有北、南、东、西等标志，可直接读取朝向。
5.数据记录和计算：在完成测量后，及时记录所得的测量数据，包括高度角和方位角。
可以使用计算器或电脑辅助计算来计算需要的结果，如坐标值、距离和角度等。
在进行计算时，要注意使用正确的公式和单位，并进行有效的校验和交叉检查，以确保结果的准确性。
6.保养和存放：使用完毕后，要对经纬仪进行及时的保养和清洁。
仪器的镜面和光学系统应该保持清洁，并定期进行校准和调整。
仪器应存放在干燥的地方，远离潮湿和恶劣的环境，避免受到撞击或损坏。
7.培训和操作规程：经纬仪是一种精密仪器，操作和使用前应接受相关培训，并熟悉仪器的特点和操作规程。
在使用过程中要严格按照规程操作，确保仪器的正确使用和测量结果的准确性。
综上所述，经纬仪是一种精密的测量仪器，正确的操作和使用规程对于测量结果的准确性十分重要。
经纬仪及其使用介绍光学经纬仪的种类，重点介绍J6级光学经纬仪的构造和使用方法。
学习水平角，竖直角的测量原理和使用经纬仪测量的方法，经纬仪的检验与校正方法，使用经纬仪测量角时应注意的事项，学习用经纬仪进行视距测量的方法。
第一节光学经纬仪的构造光学经纬仪具有精度高、体积小、重量轻、密封性好和使用方便等优点，并采用玻璃度盘和光学测微装置，故有读数准确和使用方便等优点，已普遍取代了精度低、使用金属度盘及游标读数的游标经纬仪。
光学经纬仪有很多类型，按精度系列可分为J07、J i、J2、J6、J l5、J60等6个等级，“ J'是经纬仪的代号，下标数字为该仪器一测回方向中误差，单位为秒。
下面着重介绍适用于地形测量和一般工程测量中常用的J6级经纬仪。
、J6级光学经纬仪的构造1 .读数显微镜2 ..瞄准架3 .望远镜4 .度盘离合扳钮5 .脚螺旋6、三角座7 •水平度盘水准器8•反光镜9 •竖盘指标水准管10 •长反光镜11 .望远镜制动板钮12 .望远镜微动螺旋13 .照准部微动螺旋14 .轴座固定螺旋15 .水平度盘16 .竖盘指标水准管微动螺旋17 .竖轴18 .中轴套19 .照准部制动扳钮CJH-1型J6级经纬仪。
（一）照准部为经纬仪上部可转动的部分，由望远镜器7以及光学读数系统等组成。
望远镜在支架上可绕横轴作仰俯转动，主要由照准部、水平度盘和基座三部分组成，如图4-1为杭州红旗光学仪器厂生产的3、横轴、竖盘、支架、竖轴17、水平度盘水准并由望远镜制动板钮11和微动螺旋12控制。
竖图4-1 CJH-1型J6级经纬仪直度盘、横轴与望远镜连成一体，随望远镜一起转动。
在竖直度盘同侧支架上设有竖盘指标水准管9，用以指示竖盘指标的标准位置，可用竖盘指标水准管微动螺旋16进行调节。
照准部下端的竖轴17插入中轴套18内，中轴套下端与轴座固连，置于基座内，用轴座固定螺旋14紧固，使用仪器时切勿松动该螺旋，以防仪器分离坠落。
照准部可绕竖轴在水平方向旋转，并由水平制动板钮19和微动螺旋13控制其转动。
为了整平仪器，照准部上设有水平度盘水准器7。
（二）水平度盘水平度盘15是用优质玻璃制成，盘上按顺时针方向刻有从0°—360°的分划，度盘分划值为1°,用来测量水平角。
水平度盘与一金属的空心轴套（称外轴）结合，套在中轴套18之外。
通常水平度盘15是静止的，不随照准部一起转动。
若要它转动，可按下水平度盘离合板钮（也称复测板钮）4,使水平度盘与照准部结合在一起，这样，水平度盘能随照准部一起转动。
如不需要度盘一起转动时，可将离合板钮4板上，使水平度盘和照准部脱离。
有许多经纬仪不设水平度盘离合板钮4,而设置一个水平度盘变位手轮，转动手轮，水平度盘即随之转动。
（三）基座基座上有三个用作整平仪器的脚螺旋5。
基座借助中心螺旋与三脚架头连接。
、J6级光学经纬仪的读数方法J6级光学经纬仪的水平度盘和竖直度盘的分划线通过一系列的棱镜和透镜作用，就象于望远镜旁的读数显微镜内，观测者用读数显微镜读取读数。
J6级光学经纬仪的读数方法可分为下列两种。
（一）分微尺测微器及其读数法图4-2为CJH-1型光学经纬仪读数系统光路图。
光线经反光镜光分两路：一路经照明棱镜3照亮了竖盘4的分划，经转向棱镜向棱镜7将竖盘分划线成象在刻有分微尺的指标镜8的平面上，透镜10在读数显微镜目镜的焦平面上成象；另一路光线经转向棱镜的聚光，照亮水平度盘14,经转向棱镜15,和水平度盘物镜组平度盘的分划线也成象在指标镜8上，此后的光路与竖盘光路相平行。
分划值为1°,图中115和116两根分划线为水平度盘的象，的象。
分微尺为以1°弧长分成60格，因此，分微尺最小分划值为读数时，先调节读数显微镜目镜，使度盘和分微尽分划线均很清1反射进入进光窗2后5和竖盘物镜组6以及转再经过转向棱镜9和转象12的折射，透镜13 16，以及转向棱镜17,将水如图4-3所示，度盘47和48的两根分划线为竖盘1',可估读至0.1 '。
然后先读出位于分图4-2 GIH-I 熨经纬晰,微尺中的度盘分划线的注记度数，再以度盘分划线为指标，在分微尺上读取分数，估读秒数，两者相加即得度盘读数。
如图4-3中水平度盘读数为115° 56 '0〃，竖盘读数为48° 09'0”。
采用上述读数方法的除我国多数厂家生产的J6级经纬仪外，还有蔡司030、020、意大利T4150等光学经纬仪也都采用这种读数方法。
(二)单平板玻璃测微器及其读数方法北光DJ6-1光学经纬是采用这种读数方法，图4-4是它的读数系统光路图。
从图中可以看出，与分微尺测微器在构造上不同的地方是：经过竖盘的光线先折向水平度盘，然后与水平度盘的光线一起转向指标镜1;在光路系统中增设一块可以偏转的平板玻璃2,和一块与平板玻璃构造上相连的扇形测微分划板3，转动测微手轮4，平板玻璃2和测微分划板3就绕同一轴转动一角度，使通过平板玻璃的光线平行移动一段微小的距离。
其移动量可从测微分划板的摆动幅度得出。
转动测微手轮时，在读数显微镜中可以看到度盘分划象和测微分划板上测微尺的象，同时相对于指标镜上的指标线移动。
度盘分划象移动一格，恰好是测微尺的象移动整尺段。
故度盘上不足一个分划的读数可以根据测微尺读取。
该仪器度盘最小分划值为30',注记至度。
测微尺上最小分划值为20',估读四分之一格(5〃)，每5' —注记，整尺段为30 '。
读数时，先转动测微手轮，使度盘上某一分划线精确地夹在双丝指标的中间并读取该分划的度盘读数，然后再加上单丝指标处的读数。
如图4-5 ( a)中，水平度盘读数为29 30' +23' 20〃=29 53' 20〃；图4-5 (b)中，竖直读数为117°+02' 10〃=117 02' 10'。
三、经纬仪的使用经纬仪的基本操作为：对中、整平、瞄准和读数。
(一)对中对中的目的是使仪器中心与测站点位于同一铅垂线上。
其操作步骤为：(1)张开脚架，调节脚架腿，使其高度适宜，并通过目估使架头水平、架头中心大致对准测站点。
(2)从箱中取出经纬仪安置于架头上，旋紧连接螺旋，并挂上锤球。
如锤球尖偏离测站点较远，则需移动三脚架，使锤球尖大致对准测站点，然后将脚架尖踩实。
(3)略微松开连接螺旋，在架头上移动仪器，直至锤球尖准确对准测站点，最后再旋紧连接螺旋。
（二）整平整平的目的是调节脚螺旋使水准管气泡居中，从而使经纬仪的竖轴竖直，水平度盘处于水平位置。
其操作步骤如下：（1）旋转照准部，使水准管平行于任一对脚螺旋（图4-6（a））。
转动这二个脚螺旋，使水准管气泡居中。
（2）将照准部旋转90°,转动第三个脚螺旋，使水准管气泡居中（4-6 （b））。
（3）按以上步骤重复操作，直至水准管在这两个位置上气泡都居中为止。
使用光学对中器进行对中、整平时，首先通过目估初步对中（也可利用锤球），旋转对中器目镜看清分划板上的刻划圆圈，再拉伸对中器的目镜筒，使地面标志点成象清晰。
转动脚螺旋使标志点的影像移至刻划圆圈中心。
然后，通过伸缩三脚架腿，调节三脚架腿的长度，使经纬仪圆水准器气泡居中，再调节脚螺旋精确整平仪器。
接着通过对中器观察地面标志点，如偏刻划圆圈中心，可稍微松开连接螺旋，在架头移动仪器，使其精确对中，此时，如水准管气泡偏移，则再整平仪器，如此反复进行，直至对中、整平同时完成。
（三）瞄准瞄准目标的步骤如下：（1）目镜对光将望远镜对向明亮背景，转动目镜对光螺旋，使十字丝成象清晰。
（2）粗略瞄准松开照准部制动螺旋与望远镜制动螺旋，转动照准部与望远镜，通过望远镜上的照门和准星对准目标，然后旋紧制动螺旋。
（3）物镜对光转动位于镜筒上的物镜对光螺旋，使目标成象清晰并检查有无视差存在，如果发现有视差存在，应重新进行对光，直至消除视差。
（4）精确瞄准旋转微动蚴旋，使十字丝纵丝准确对准目标。
（四）读数读数前应调整反光镜的位置与开合角度，使读数显微镜视场内亮度适当，然后转动读数显微镜目镜进行对光，使读数窗成象清晰，再按上节所述方法进行读数。
第二节水平角测量、水平角测量原理观测水平角是确定地面点位的基本工作之一。
空间相交的两条直线在水平面上的投影所夹的角度叫水平角。
如图4-7所示，通过地面上AO BO的垂直面投影到水面P上为A i O、B i O,则/A i OB i= 3，便是地面上OA与OB两方向间的水平角。
为了测出水平角3，可在过O点铅垂线上任一点O处，放置一个有刻度的水平圆盘，使其中心与O重合，则过OA OB两竖直面与圆盘交线上的读数设为a和b，如圆盘上的分划为顺时针方向注记，则得水平角：吊4-7水半萌观蹭1施理3 =b — a、水平角测量方法水平角观测的方法常用的有测回法和全圆测回法两种。
（一）测回法测回法适用于观测两个方向之间的单角，如图4-8所示为采用测回法观测水平角/ MON 勺操作步骤： 在测站0点安置经纬仪，以盘左位置（竖盘在望远镜视准方向的左侧）照准目标 M,读取水平度盘读数 m 左, 以顺时针方向转动照准部照准目标 N 读取水平度盘读数 n 左，则盘左所测的角值为：/ Mor 左 =n 左一m 左以上完成了上半个测回。
为了检核及消除仪器误差对 测角的影响，应该以盘右位置再作下半个测回。
作下半测 回时，先照准左目标N,逆时针方向转动照准部照准目标/ MON 右 = n 右一m 右用J 6级经纬仪观测水平角上、下两个半测回角值差（称不符值）应三± 度要求取平均值作为一测回的结果，即1/ A0M 二（/ AOM 左 + Z AOM 右）2表4-1是测回法水平角观测手簿。
为提高角度观测的精度，往往需观测几个测回。
为了减少度盘分划不均匀误差对测角的 影响，要求每个测回之间将度盘变换 180（n 为测回数）。
如n =2时，各测回起始方向的n度盘读数应相差90°。
为了操作和计算方便， 应使第一测回起始方向的度盘读数常略大于0°,如表4-1为进行两个测回的观测记录，第一测回起始方向（盘左位置）度盘读数为 0° 01' 30〃，第二测回起始方向的度盘读数应为90°略多，表中为90° 02' 36〃。
为此,对于设有水平度盘离合报钮或设有水平度盘变换手轮的仪器，则应使用水平度盘离合报钮或 水平度盘变换手轮，使各测回起始方向的度盘读数等于所需要设置的读数。
在计算角值时，如右目标度盘读数小于左目标度盘读数时，则应在右目标度盘读数中加360°再减左目标度盘读数。
测站竖盘位置目标 水平度盘读数 半测回角值 一测回去角值各测回平均角值备注左M 0° 01' 30〃 68° 05' 42"68° 05' 45"68° 05' 44"N 68° 07' 12〃 右M 180° 01' 42' 68° 05' 48“N 248 07' 30'左M 90° 02' 36" 68° 05' 36"68° 05' 42'N 158 08' 12' 右M 270 02' 48' 68° 05' 48”N338° 08' 36'在一个测站上，当观测方向在三个以上时，如图4-9，一般采用全圆方向观测法（在半测回中如不归零称方向观测法），即从起始方向顺次观测各个方向后，最后要回测起始方向,M 设水水度盘读数分别为n 右、m 左，则下半测回角值:40〃。
