变频器维修与应用实例：一

大金变频空调维修实例31-67例31、机型：KFR-32GW/BP故障现象：一开机红灯保护，经诊断故障为室外通讯故障。

分析处理：经查室外机P、N两端无300V电压，外板指示灯不亮，检查外机接线柱有220V电源，保险丝，桥堆，电容正常，最后发现电抗器有开路现象，更换电抗器，试机正常。

经验总结：室外板指示灯不亮，首先要检查外机有无220V电压，重点检查电抗器，因为电抗器在底盘下方，容易出现跳电，开路现象。

32、机型：KFR-32GWA/BP故障现象：制热时外风机工作，但压缩机一启动就停下来。

分析处理：由于室外机指示灯处于正常待机状态，说明室内，室外通讯良好，针对这类问题，首先排除排气口温度探头、功率模块、室外板及十芯线，最后就考虑换压缩机，更换压缩机后正常。

33、机型：KFR-32GWA/BP故障现象：开机后内风机无法调试（高速运转）分析处理：内风机电机采用交流PG电机，是由可控硅控制的，而测量反相驱动电路是由三极管控制。

经查可控硅良好，发现三极管的集电极与发射极短路，导致风速无法控制。

更换三极管，故障排除。

34、机型：KFR-32GWA/BP故障现象：开机后室外机不启动，五分钟后故障灯亮。

故障记忆：定时灯和故障灯常亮，分析处理：初步分析为模块坏，经仔细检查模块是好的，经查信号线直流电压为19V，初步判为室外机故障。

发现开机模块上三个输出端子全部带电。

表明其它地方交流短路，发现整流桥接线错误存在短路。

正确连接整流桥接线，故障排除。

35、机型：KFR-32GW/BMF故障现象：外机不工作。

分析处理：由特约部上门维修多次，外板已换过不能解决问题,后更换内板还是不能解决问题。

后经分公司人员上门检查，故障显示为通讯故障，测信号与零线之间的电压为26V。

内外板已换过，可能是信号线接触不良；经检查发现连接线接触不良，从新接好后，开机可以启动运行，但几分钟过后又出现停机，检查又发现维修工在更换外板时未将电流互感器上的电流检测线串过，造成电流保护停机，重新连接后，试机正常工作。

变频器的应用实例变频器是一种能够调节电机转速的电力设备，广泛应用于各个领域。

下面将介绍几个变频器的应用实例。

1. 工业生产中的泵站控制在工业生产过程中，常常需要使用泵站来输送液体或气体。

传统的泵站控制方式通常是通过手动操作或者采用恒速电机来实现。

然而，这种方式存在能源浪费和操作不灵活的问题。

通过使用变频器，可以根据实际需要调节泵站的转速，从而实现节能效果和灵活控制。

2. 电梯系统中的驱动控制电梯作为现代建筑中不可或缺的设施，其安全性和稳定性要求非常高。

变频器在电梯系统中的应用主要体现在电梯的驱动控制上。

传统的电梯系统通常采用恒速驱动方式，这种方式存在能源浪费和运行不平稳的问题。

而采用变频器可以根据载重情况和乘客需求动态调节电梯的速度，从而提高运行效率和乘坐舒适度。

3. HVAC系统中的风机控制暖通空调系统（HVAC）中的风机控制是一个非常重要的环节。

传统的风机控制系统通常采用恒速运行方式，无法根据实际需要进行调整，造成能源浪费和运行效率低下。

而使用变频器可以根据室内温度和需求实时调节风机的转速，提高空气流通效率，实现节能效果。

4. 机械加工中的数控设备在机械加工领域，数控设备的应用越来越普遍。

数控设备的运行通常需要精确控制电机的转速和位置。

传统的数控设备通常采用直流电机或者恒速交流电机，无法满足精确控制的需求。

而采用变频器可以根据数控程序要求实时调节电机的转速和位置，提高加工精度和效率。

5. 新能源领域中的风力发电控制风力发电是一种清洁能源，具有广阔的发展前景。

在风力发电系统中，变频器主要应用于风机的控制。

通过采用变频器可以根据风速的变化调节风机的转速，实现最大化的能量转化效率。

此外，变频器还可以对风力发电机组进行监控和故障诊断，提高运维效率。

变频器在工业生产、电梯系统、HVAC系统、机械加工和新能源领域等方面都有广泛的应用。

通过使用变频器，可以实现节能效果、提高运行效率和加工精度，从而为各个行业带来更好的发展前景。

施耐德变频器维修实例祥解集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-施耐德变频器维修实例祥解线路原理分析：1.主回路施耐德ATV31H系器品种比较多，下边从ATV31和ATV58这两款变频器入手，引导学习施耐德变频器维修技巧。

一、ATV31变频列通用变频器采用的是交-直-交电压型变频方式，其主回路包括整流线路、滤波及储能线路、能耗制动、直-交逆变由以下几个部分组成（其原理图见图1）根据上表只要将0.75KW的变频器按1.5KW的变频器的参数进行修改，0.75KW就可以成为1.5KW变频器。

根据上表改制了几台使用效果良好。

下桥的P W M信号从D S P输出到IC101(TD62930F)的4、5、6脚，进行隔离放大。

从I C101的9、10、12、13、15、16脚输出通过ZD142、ZD152、ZD162(16V稳压管)、D442、D452、D462(A6)组成的保护线路输入到模块的I G B T下桥。

5.5KW/7.5KW的上下桥驱动线路见图4。

从D S P输出的P W M信号分别送到IC102（SN74HC14ANSR）的9、13、3、11、1、5脚，其中9、13、3脚为上桥驱动信号，11、1、5脚为下桥驱动信号。

经过六反相器整形放大后分别从8、12、4脚输出上桥信号，从10、2、6脚输出下桥驱动信号。

分别送到PC1、P C2、PC3(HCNW3120)和P C4、PC5、PC6(HCPL-3120)光耦隔离输出。

再经过由D112、D122、D132(A6)ZD171、ZD172、ZD173(15V稳压管)、D142、D152、D162(A6)组成的保护线路分别送到IGBT模块的上下桥。

故障现象：机器运转一段时间后停机保护，面板显示“O L F”维修方法：经过观察24V风扇不转，检查风扇端口无24V。

实绘原理图见图5。

风扇的控制信号来自DSP的79脚，经过PC81(TLP721F)光耦来控制Q81(RSK)的导通风扇插座+24V输出。

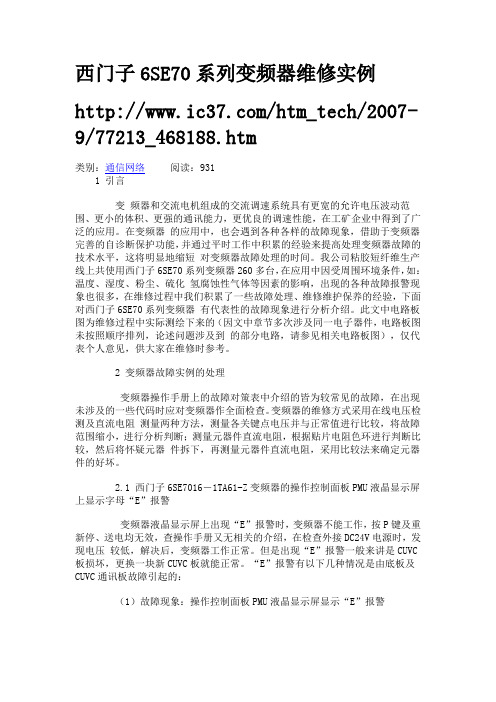

西门子6SE70系列变频器维修实例/htm_tech/2007-9/77213_468188.htm类别：通信网络阅读：9311 引言变频器和交流电机组成的交流调速系统具有更宽的允许电压波动范围、更小的体积、更强的通讯能力，更优良的调速性能，在工矿企业中得到了广泛的应用。

在变频器的应用中，也会遇到各种各样的故障现象，借助于变频器完善的自诊断保护功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间。

我公司粘胶短纤维生产线上共使用西门子6SE70系列变频器260多台，在应用中因受周围环境条件，如：温度、湿度、粉尘、硫化氢腐蚀性气体等因素的影响，出现的各种故障报警现象也很多，在维修过程中我们积累了一些故障处理、维修维护保养的经验，下面对西门子6SE70系列变频器有代表性的故障现象进行分析介绍。

此文中电路板图为维修过程中实际测绘下来的（因文中章节多次涉及同一电子器件，电路板图未按照顺序排列，论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。

2 变频器故障实例的处理变频器操作手册上的故障对策表中介绍的皆为较常见的故障，在出现未涉及的一些代码时应对变频器作全面检查。

变频器的维修方式采用在线电压检测及直流电阻测量两种方法，测量各关键点电压并与正常值进行比较，将故障范围缩小，进行分析判断；测量元器件直流电阻，根据贴片电阻色环进行判断比较，然后将怀疑元器件拆下，再测量元器件直流电阻，采用比较法来确定元器件的好坏。

2.1 西门子6SE7016－1TA61-Z变频器的操作控制面板PMU液晶显示屏上显示字母“E”报警变频器液晶显示屏上出现“E”报警时，变频器不能工作，按P键及重新停、送电均无效，查操作手册又无相关的介绍，在检查外接DC24V电源时，发现电压较低，解决后，变频器工作正常。

但是出现“E”报警一般来讲是CUVC 板损坏，更换一块新CUVC板就能正常。

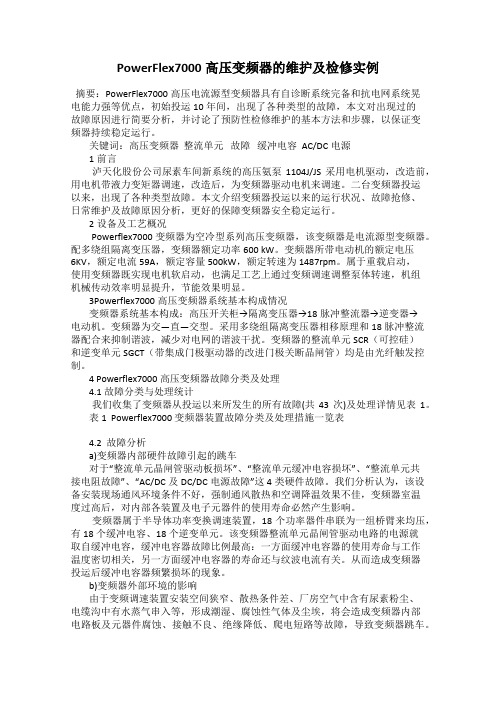

PowerFlex7000高压变频器的维护及检修实例摘要：PowerFlex7000高压电流源型变频器具有自诊断系统完备和抗电网系统晃电能力强等优点，初始投运10年间，出现了各种类型的故障，本文对出现过的故障原因进行简要分析，并讨论了预防性检修维护的基本方法和步骤，以保证变频器持续稳定运行。

关键词：高压变频器整流单元故障缓冲电容 AC/DC电源1前言泸天化股份公司尿素车间新系统的高压氨泵1104J/JS采用电机驱动，改造前，用电机带液力变矩器调速，改造后，为变频器驱动电机来调速。

二台变频器投运以来，出现了各种类型故障。

本文介绍变频器投运以来的运行状况、故障抢修、日常维护及故障原因分析，更好的保障变频器安全稳定运行。

2设备及工艺概况Powerflex7000变频器为空冷型系列高压变频器，该变频器是电流源型变频器。

配多绕组隔离变压器，变频器额定功率600 kW。

变频器所带电动机的额定电压6KV，额定电流59A，额定容量500kW，额定转速为1487rpm。

属于重载启动，使用变频器既实现电机软启动，也满足工艺上通过变频调速调整泵体转速，机组机械传动效率明显提升，节能效果明显。

3Powerflex7000高压变频器系统基本构成情况变频器系统基本构成：高压开关柜→隔离变压器→18脉冲整流器→逆变器→电动机。

变频器为交—直—交型。

采用多绕组隔离变压器相移原理和18脉冲整流器配合来抑制谐波，减少对电网的谐波干扰。

变频器的整流单元SCR（可控硅）和逆变单元SGCT（带集成门极驱动器的改进门极关断晶闸管）均是由光纤触发控制。

4 Powerflex7000高压变频器故障分类及处理4.1 故障分类与处理统计我们收集了变频器从投运以来所发生的所有故障(共43次)及处理详情见表1。

表1 Powerflex7000 变频器装置故障分类及处理措施一览表4.2 故障分析a)变频器内部硬件故障引起的跳车对于“整流单元晶闸管驱动板损坏”、“整流单元缓冲电容损坏”、“整流单元共接电阻故障”、“AC/DC及DC/DC电源故障”这4类硬件故障。

变频器的应用案例分析随着科技的不断发展和人们对生活质量要求的提高，各种设备和工业生产工具的智能化越来越受到人们的关注。

在工业领域中，变频器是一种被广泛应用的电气设备，它的作用是控制和调节交流电机的转速。

接下来，本文将通过几个应用案例，对变频器的使用和优势进行分析。

一、水泵变频器在管网输水中的应用在今天的城市水利系统中，水泵是一个必需品。

它起到抽水、输送水流和保持水压稳定的作用。

但是，对于传统的水泵，其工作效率很低，因为其输出水流是一个固定值，无法随需求进行有效的调节。

为了解决这个问题，一些有远见的水泵制造商开始使用变频器来替代传统的启停控制器，实现对水泵在输水管网中的细致控制。

在水泵运行时，通过调节电机的转速实现水流量的调节，提高了水泵的效率，降低了管网的能耗。

二、空气压缩机变频器在汽车工业中的应用汽车制造是一个需要大量空气压缩机的行业。

无论是汽车组装工厂还是汽车维修行业，都需要使用空气压缩机为各种机械设备和工具供电。

空气压缩机的性能和使用寿命往往与其运行效率有关，一些汽车制造商开始使用变频器来帮助空气压缩机实现更加智能化的控制。

通过控制转速，变频器可以减少空气压缩机的能源消耗，提高其使用寿命。

三、电梯变频器在高层建筑中的应用在高楼大厦中，电梯是一种必不可少的交通工具。

然而，传统的电梯采用的控制方式是启停控制，这种控制方式不仅效率低下，而且电机的磨损和轻微故障问题也越来越多。

电梯制造商通过使用变频器来替代传统的启停控制器，实现了对电梯电机的精准控制。

通过变频器控制电机的转速和输出功率，电梯的效率得到了大幅提高，同时还减少了电梯的能源消耗和维护成本。

总结：变频器是一种具有广泛应用前景的智能电气设备。

它可以在工业生产工具和各种机械设备中发挥重要作用，提高设备的使用效率，降低能源消耗和维护成本。

上述三个案例只是变频器应用的冰山一角，随着科技的推广和创新的不断发展，变频器的应用前景将会越来越广阔。

台安变频器维修实例祥解台安变频器是一种台产变频器，一般功率在22KW以下，一般故障以开关电源和驱动电路损坏较多，以下是台安变频器N2系列的开关电源电路图：一、电路原理分析开关电源电路的供电由直流回路的530V取得。

四只75kΩ2W电阻承担了输送电源启动电流的任务，电源起振后，IC201的供电即由自供电绕组的输出电压经D215、C236整流滤波成直流电压供给。

电源启动后，IC201的8脚输出5V基准电压，除提供8、4脚之间的R、C 振荡定时电路的供电外，还提供稳压控制电路中PC9输出侧三极管的电源；IC201的1、2脚之间所并联R、D、C等元件，构成了内部电压误差放大器的反馈回路，决定了放大器的增益和频率传输特性；6脚内部为PWM波形成电路，振荡脉冲由6脚输出，由R241、ZD204消噪和正向限幅，经R240加到开关管TR1的栅极，TR1的导通，形成了开关变压器TL1初级绕组中的电流，TL1的自供电绕组、次级绕组随即产生感生电压，并经负载电路形成输出电流通路。

TL1初级绕组中的电流，在R242、R243、R244三只并联电流采样电阻上，产生压降信号，此电流采样信号经R261输入到IC201的3脚，与内部电路基准电压比较，产生控制信号送后级PWM波形成电路。

因电流采样信号能对主绕组电流变化做出快速反应，使整体电路有较好的电流控制性能，在过流程度较轻时，电流的闭环控制，使输出电流减小，在过流程度较重时，使开关电源停振，保护了开关管和后级负载电路的安全。

稳压电路由+5V输出端、R233、R234、IC202、PC9、IC201的8脚基准电压、R235、R236等环节构成。

开关电源输出的+5V为CPU直接供电，而CPU较之其它电路对供电有较苛刻的要求，要求电压的波动不大于5%，因而开关电源的电压反馈信号就取自这里。

+5V电源是直接受开关电源稳压支路控制的，属于“嫡系电源”，其它各路输出电源的稳压精度稍次之，属于“旁系电源”了。

AB罗克韦尔变频器故障维修案例罗克韦尔AB变频器维修服务公司，长期库存罗克韦尔AB变频器配件，公司实行变频器故障免费检测，根据报警故障来核准维修费用，配件充足，维修价格低，技术过硬，返修率低，保修时间长，服务周到，可上门免费检测。

上海天格自动化设备有限公司是您值得信赖的长期和伙伴。

AB罗克韦尔变频器维修专业修理罗克韦尔AB变频器中心 AB变频器维修罗克韦尔变频器维修 AB伺服驱动器维修罗克韦尔伺服驱动器 AB软启动维修罗克韦尔软启动维修专业维修罗克韦尔伺服控制器专业维修AB罗克韦尔直流调速器专业修理以下故障过流，过载，缺相，无显示，过热，）等变频器呈现的毛病不外乎过流、过压、欠压、过载、过热、输出不平衡等。

过流现象：(1)起动时，一升速就跳毛病。

这是过电流十分严重的现象。

主要原因有：霍尔坏、负载短路、机械部位有卡住、电动机的转矩过小等。

(2)上电就跳，这种现象一般不能复位。

主要原因有：电流检测电路坏、霍尔坏、模块坏、驱动电路坏。

(3)起动时并不妥即跳闸而是在加快时跳闸。

主要原因有：加快时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

实例：一台SVF-EV-G22/P30T4-X变频器上电就跳E006。

剖析与修理：开机盖没有发现任何烧坏的迹象，丈量模块基本判别没有问题。

拔掉三只霍尔时，经检测发现有一只霍尔损坏。

替换后变频器正常运转。

此为霍尔损坏后的信号输出，正常的信号输出应为方波。

过压现象：（1）停机时，报E009。

主要原因有：减速时间太短或制动电阻及制动单元有问题。

（2）上电时，报E009。

主要原因为：直流检测电路呈现问题。

实例：一台SVF-G7-G15/P18.5T4B变频器在上电时跳E009。

剖析与修理；上电时发现跳E009毛病后，首先要判别检测的电压和实践的电压是否一致，此刻测得实践电压为560V，而检测到的电压到达799.8V。

替换操控板发现检测电压仍旧为799.8V。

由此可以判别直流检测电路呈现毛病。
