常规测井解释

常规测井系列介绍1.什么是测井（WELL LOGGING ）一．测井概况原状地侵入带冲洗带地面仪器车③、声波测井：声波速度测井声波幅度测井声波全波测井④、其它测井：生产测井地层倾角测井特殊测井利用声学原理设计的仪器，获取声波在地层中传播速度及幅度二、3700测井方法及其应用简介3700系统是80年代美国阿特拉斯测井公司生产的数控测井系统。

主要测井项目有中子、密度、声波、深浅微侧向，井径、自然伽玛、自然电位,另外，还有地层测试等。

1.自然电位测井原理：测量井中自然电场的测井方法，用一地面电极和一沿井身移动的测量电极测出沿井身变化的自然电位曲线。

是各种完井必须的测井项目。

井中电极M 与地面电极N之间的电位差1）、自然电位成因动电学砂岩与泥岩的自然电位分布①、扩散—吸附纯砂岩-纯泥岩基本公式：②、过滤电位（一泥浆柱与地层之间存在压生过滤作用产生的。

++++++2）、曲线特点①、判断岩性，划分渗透层；②、用于地层对比；③、求地层水电阻率；④、估算地层泥质含量；⑤、判断油气水层、水淹层；⑥、研究沉积相。

l 普通电阻率测井l 侧向（聚焦）测井l 感应侧井2、电阻率测井•双侧向测井DLL①、深浅侧向同时测量，在供电电极A上、下方各加了两个同极性的电流屏蔽电极。

②、很大的测量范围，一般是1-10000Ωm。

③、深侧向探测深度大（约2.2m），双侧向能够划分出0.6m厚的地层。

双侧向电极系和电流分布图（3）、双侧向应用目前主要的电阻率测井方法，大多数油田都应用这种方法①、识别岩性、划分储层②、判断油（气）、水层；③、求取地层真电阻率；④、利用深、浅侧向差异，分析裂缝的不同类型，储层评价。

识别油气层•双侧向测井DLL（2）、适用条件适用于任何地层。

但由于微侧向是贴井壁测量，所以受泥饼厚度影响，当泥饼厚度不超过10mm时。

用微侧向测井效果较好的。

（3）、微侧向应用①、划分岩层顶底薄层②、判断岩性和储层岩性变化情况③、区分渗透层与非渗透层④、确定冲洗带电阻率⑤、划分储层的有效厚度⑥、根据冲洗带电阻率进而进行可动油、气分析和定量计算。

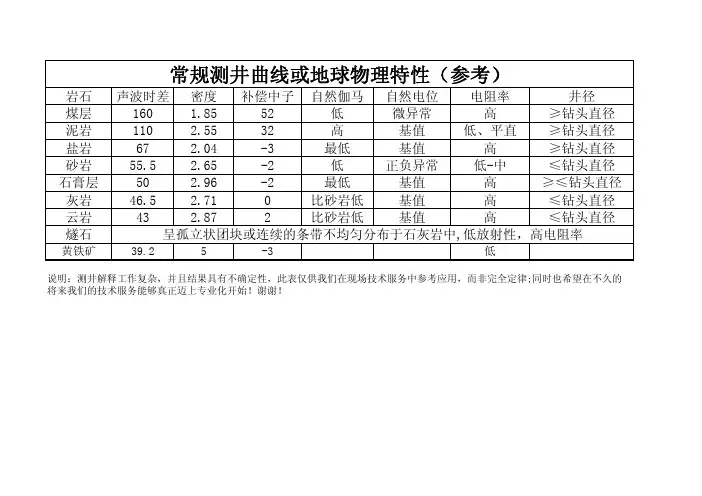

岩石
声波时差密度补偿中子自然伽马自然电位电阻率井径煤层
160 1.8552低微异常高≥钻头直径泥岩
110 2.5532高基值低、平直≥钻头直径盐岩
67 2.04-3最低基值高≥钻头直径砂岩
55.5 2.65-2低正负异常低-中≤钻头直径石膏层
50 2.96-2最低基值高≥≤钻头直径灰岩
46.5 2.710比砂岩低基值高≤钻头直径云岩
43 2.872比砂岩低基值高≤钻头直径燧石
黄铁矿39.25-3低
说明：测井解释工作复杂，并且结果具有不确定性，此表仅供我们在现场技术服务中参考应用，而非完全定律;同时也希望在不久的将来我们的技术服务能够真正迈上专业化开始！谢谢！常规测井曲线或地球物理特性（参考）
呈孤立状团块或连续的条带不均匀分布于石灰岩中,低放射性，高电阻率。

测井解释计算常规公式
前言
本文档旨在介绍测井解释计算中常用的公式。

测井解释是石油工程中重要的一环，通过测井数据的解释，可以对油气储层进行定量分析和评价。

在测井解释计算过程中，常用的公式可以帮助工程师进行数据处理和分析，提供有效的解释结果。

常规公式
以下是常见的测井解释计算常规公式：
1. 渗透率计算公式:
- Darcy公式:
- Kozeny-Carman公式:
2. 饱和度计算公式:
- Archie公式:
- Simandoux公式:
3. 孔隙度计算公式:
- Neutron Porosity公式:
- Density Porosity公式:
4. 预测方法公式:
- Pickett图解公式:
- Timur-Coates公式:
结论
上述介绍的测井解释计算常规公式是工程师在测井数据的处理和分析过程中常用的工具。

根据具体的应用和场景，合理选择和应用这些公式，可以为解释结果提供有效的支持。

在实际工作中，还需结合实际情况进行优化和调整，以得到更准确的解释结果。

常规测井资料解释评价常规测井主要包括测井曲线、测井解释及评价等内容。

测井曲线是测井仪器在垂直井孔中探测到的地层物性数据的图形表示。

常见的测井曲线包括自然电位曲线、电阻率曲线、声波速度曲线、密度曲线等。

这些曲线反映了地层中不同物性的变化情况。

例如，电阻率曲线可以反映地层的孔隙度和流体饱和度，声波速度曲线可以反映地层的孔隙度和岩性等。

测井曲线的解读需要结合地层的岩性、流体类型和物性等因素，通过对曲线形态和变化规律的分析，可以初步了解地下储层的岩性、厚度、产状等信息。

测井解释是将测井曲线与地质模型相结合，通过对测井数据进行处理和解读，得到地质地球物理参数的过程。

测井解释的目标是提取测井曲线中蕴含的地层信息，如界面深度、岩性、孔隙度、饱和度等。

测井解释的方法主要有定性解释和定量解释两种。

定性解释主要是通过对测井曲线的特征进行判断，如斜率变化、突变点等，从而确定地层的界面、脆性、储层类型等。

定量解释则是通过建立物性模型，将测井曲线转化为地层参数的数值，如孔隙度、饱和度、渗透率等。

测井解释的结果可以为地下储层的定量评价提供数据支持。

测井评价是根据测井解释的结果，对地下储层进行地质、物理性质和经济价值等方面的评估。

测井评价的主要内容包括储量评定、储层评价、地质模型修正等。

利用测井资料进行测井评价可以判断地层的含油气性、储层特征、流体分布等，为油气勘探和开发提供科学依据。

此外，测井评价还可用于建立油气藏的生产动态模型，指导油田开发和管理，提高油气资源的开采效率。

总之，常规测井资料的解释和评价是油气勘探和开发中必不可少的环节。

通过对测井曲线的解读和测井参数的评估，可以获得地下储层的重要信息，为油气资源的勘探和开发提供科学依据。

常规测井的基本原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!常规测井基本原理流程：①发射源工作：在钻井作业中，向井下发射源（如放射性同位素、电磁波发生器）发出特定类型的能量场或粒子。

②能量交互：发射的射线或波在穿过地层时，与岩石、流体中的原子核、电子相互作用，产生吸收、散射或激发现象。

③信号响应收集：地层对能量的响应差异导致到达井筒传感器的信号强度、时间延迟或能量谱发生变化。

④数据记录：测井仪器实时记录这些变化，生成反映地层物理特性的曲线或日志，如电阻率、密度、声速等。

⑤深度同步：测井过程中，通过电缆或自带系统精确测量深度，确保所有测量值与井深一一对应。

⑥资料处理：将原始数据上传至地面工作站，进行深度校正、滤波、归一化等处理，提高数据质量。

⑦解释分析：运用地质、地球物理知识，结合测井曲线特征，分析判断地层岩性、孔隙度、含油饱和度等。

⑧综合评价：将测井资料与其他地质、地震数据综合，构建地下地质模型，评估油气藏潜力，指导钻探决策。

常规测井通过分析地层与特定能量场的相互作用，为油气勘探开发提供关键的地层信息。

测井解释计算常规公式在测井解释过程中，常用的计算公式可以帮助我们分析井中的地质信息和岩石性质。

下面是一些常规公式的介绍和计算方法。

孔隙度计算公式孔隙度是评估储集岩层中空隙占据的比例，常用的孔隙度计算公式有：1. 肖氏圆孔隙度公式肖氏圆孔隙度公式肖氏圆孔隙度公式是根据圆形孔隙模型推导出来的计算公式，表达式为：其中，Φ表示孔隙度，R表示孔隙半径。

2. 孔隙度对数公式孔隙度对数公式孔隙度对数公式是根据对数规律推导出来的计算公式，表达式为：其中，Φ表示孔隙度，Φm表示饱和度，m表示储层参数。

这些公式可以根据井中测得的物性测井数据进行计算，以评估储集层的孔隙度。

渗透率计算公式渗透率是描述岩石对流体渗透性的指标，常用的渗透率计算公式有：1. 博比尔公式博比尔公式博比尔公式是根据渗流理论推导出来的计算公式，表达式为：其中，k表示渗透率，Φ表示孔隙度，μ表示流体粘度，ΔP表示压力差，L表示岩心长度，A表示岩心横截面积。

2. 阿尔奇公式阿尔奇公式阿尔奇公式是根据渗流理论和多孔介质模型推导出来的计算公式，表达式为：其中，k表示渗透率，Φ表示孔隙度，C表示连通率。

这些公式可以根据测井数据和岩心样品的物性参数进行计算，以评估储集层的渗透率。

饱和度计算公式饱和度是描述储集层中含油、含水等流体所占比例的指标，常用的饱和度计算公式有：1. 阿尔奇公式阿尔奇公式阿尔奇公式是根据渗流理论和多孔介质模型推导出来的计算公式，表达式为：其中，S表示饱和度，Sw表示水饱和度，So表示油饱和度，krw表示水相相对渗透率，kro表示油相相对渗透率。

2. 林氏公式林氏公式林氏公式是根据孔隙度和渗透率的关系推导出来的计算公式，表达式为：其中，S表示饱和度，Φ表示孔隙度，k表示渗透率。

名词解释：1、储集层的厚度：储集层顶、底界面之间的厚度即为储集层的厚度。

2、油气层有效厚度：指在目前经济技术条件下能够产出工业性油气的油气层实际厚度，即符合油气层标准的储集层厚度扣除不合标准的夹层（如泥质夹层或致密夹层）剥下的厚度。

3、高侵剖面：冲洗带电阻率Rxo明显大于原状地层电阻率Rt称为泥浆高侵，高侵地层电阻率的径向变化称为高侵剖面。

4、低侵剖面：Rxo明显低于Rt，称为泥浆低侵，低侵地层电阻率的径向变化称为低侵剖面。

5、自然电位：在电阻率测井过程当中，在供电电极不供电时，仍可在井内测量到电位的变化，这个电位是自然存在的，故称为自然电位。

6、泥饼：泥浆在失水时所形成的附着于井壁的泥糊叫泥饼。

7、标准测井在一个地区，为了进行地层对比，选择几种有效的测井方法，分别对每口井全井段进行该套测井项目的测井，深度比例为1：500，横向比例与综合测井相同。

8、地层水电阻率地层孔隙中所含水的电阻率，用Rw表示。

9、泥浆滤液电阻率泥浆经过渗滤，除去固体颗粒后所剩余液体的电阻率。

10、泥浆侵入在钻井时，为防止井喷和工程上的需要，通常井内泥浆柱的静压力要略高于地层压力，此压力差将造成泥浆滤液进入渗透层，即所谓泥浆侵入。

简答题：1、声波（时差）测井的主要用途？答：（1）声波（时差）测井可以用来求储层孔隙度；（2）与中子或密度结合可以确定岩性；（3）识别气层，气层纵波时差有周波跳跃现象。

2、如何用声变测井资料评价套管固井质量？答：声变测井资料包括声幅（首波）及全波变密度信息，声幅大说明固井质量差，反之固井质量好。

当胶结好时，地层波信号很强，套管波信号很弱，当胶结不好时，相反。

3、、水层的主要电性特征？1）自然电位异常大，一般大于油层，这是地层岩性较纯、渗透性较好和厚度较大的水层的标志；2）深探测电阻率数值低，砂泥岩剖面水层电阻率一般为2—3欧姆米；3）明显高侵、即浅探测电阻率明显大于深探测电阻率淡水泥浆中，水层由于泥浆侵入的影响，使浅探测电阻率较高，有时会接近于油层，淡水层的深探测电阻率明显低值。

测井解释工作年终工作总结1. 引言测井解释工作是石油勘探开发过程中的重要环节之一，通过分析井下测井数据，评价油气层的储量、性质与产能，为油田开发提供重要依据。

本文将对本年度的测井解释工作进行总结，从工作内容、工作成果和工作不足三个方面进行分析和总结。

同时，为了提高工作效率和质量，我们还将介绍一个测井解释成果图模板的设计和应用。

希望通过总结经验和分享模板，提高测井解释工作的水平和效率。

2. 工作内容在本年度的测井解释工作中，我们主要完成了以下几个方面的工作：2.1 数据预处理首先，我们对采集到的井下测井数据进行了预处理。

这包括数据清洗、缺失值处理和异常值检测等工作。

通过对数据的准确性和完整性进行验证，为后续的解释工作奠定了良好的基础。

2.2 测井解释方法选择根据油气层的特征和采集到的测井数据类型，我们选择了合适的测井解释方法进行分析。

这包括常规测井解释、测井反演和测井组合分析等方法。

通过对不同方法的比较和筛选，确保了解释结果的准确性和可靠性。

2.3 储层评价与产能预测在选择了测井解释方法之后，我们对油气层的储量、性质和产能进行了评价和预测。

通过解释结果，我们得到了储层的垂向分布、物性参数和产能等重要信息。

这些信息对于油田的开发和生产决策起到了重要的指导作用。

2.4 解释报告撰写最后，我们根据解释结果和分析过程，编写了测井解释报告。

这包括报告的结构设计和内容表达。

通过清晰地呈现解释结果和分析过程，提高了报告的可读性和说服力。

3. 工作成果和效益在本年度的测井解释工作中，我们取得了一系列的成果和效益：1.准确评价了储层的垂向分布和物性参数，为油田区块的开发和生产决策提供了重要依据。

2.预测了油气层的产能，指导了油田的生产调整和优化。

3.解释报告得到了上级领导和专家的认可，提升了团队的声誉和影响力。

4.使用了测井解释成果图模板，大大提高了工作效率和质量。

4. 工作不足和改进方向在本年度的测井解释工作中，我们也存在一些不足之处：1.解释过程中的跨学科协作不够紧密，需要加强与岩性、地震等团队的合作，提高解释结果的全面性和准确性。

常规试井解释方法常规试井是一种在钻完井以后进行的测试方法，旨在评估井中地层的性质和井的产能。

常规试井通常包括测井、射孔和产量测试。

本文将详细介绍常规试井的原理、步骤以及数据的解释和分析方法。

常规试井的原理是利用测井工具测量井中各点的物理参数，并根据这些参数来推断地层的性质。

其中，测井工具通过电、声、密度和放射性等物理信号来测量地层中的电阻率、声波速度、密度和放射性等参数。

这些参数与地层的含油气性、渗透率和孔隙度等特征相关联。

常规试井的步骤通常包括以下几个阶段：油管下入、测井、射孔和产能测试。

首先，油管被下入井中，将测井仪器下放到需要测试的地层段。

测井仪器包括电阻率测井仪、声波测井仪、密度测井仪和放射性测井仪等。

这些工具通过钢丝绳连接，可以测量不同参数。

测井数据会通过电缆传送到地面。

其次，根据测井的数据，可以计算电阻率、声波速度、密度和放射性等地层参数。

其中，电阻率可以推断出地层的含油气性，电阻率低的地层通常是含油气的。

声波速度和密度可以用来估计地层的渗透率和孔隙度。

放射性数据可以帮助确定地层的组成和厚度。

接下来，通过射孔器进行射孔操作。

射孔是指用爆炸、冲击或冲击弹射等方式在井中形成孔洞，以便使地层与井筒直接相连。

射孔有助于增加地层与井筒的接触面积，提高地层的产能和采收率。

最后，进行产能测试。

产能测试的目的是确定井的流体产能，即每天可产出的油或气的数量。

产能测试可以通过油水分离器和测试管，以及计量和记录仪器来完成。

产能测试时，可以通过控制井口压力和流体的流量来测量不同压力下的流体产能。

在解释和分析常规试井数据时，需要综合考虑各个参数的变化趋势和互相之间的关系。

例如，电阻率降低、声波速度增加、密度增加和放射性增加可能表明地层中存在含油气的区域。

而电阻率增加、声波速度降低、密度降低和放射性降低则可能表示地层中存在含水区域。

此外，在解释常规试井数据时还需要结合地质模型和其他地质信息进行综合分析。

例如，通过对比试井数据和岩心样品的分析结果，可以验证常规试井数据的准确性，并对地层进行更详细的描述和解释。

常规试井解释方法试井是指在油、气藏开发初期，为了研究油、气层的岩石物理性质，从而评价含油、气层的工程地质条件及其开采可能性所进行的有目的的试验。

试井根据井眼轨迹的形状可分为水淹试井和大直径水平井试井两种;根据测量参数的不同，又可分为流动压力法、静止压力法、瞬时压力法、平衡压力法等。

本文以三维水平井为例阐述常规试井解释方法。

试井分为:钻前试井、钻中试井和完井试井三种类型。

1、钻前试井1)探井：在建立生产系统之前，用于研究生产区域地质构造情况和取心情况。

目的在于对构造进行取心或地质取样，来验证构造图的正确性，确定油、气储层的展布范围。

2)扫孔：为了详细查明构造活动情况和油、气层位及其连通关系，须将整个构造划分为若干相等的小块，逐块进行钻孔扫描，并称之为扫孔。

3)校正方位角、轴线和倾角，校正水平面角。

4)测井资料录取完成后，应按要求测量水平井和地面测量网点的井斜、方位角、轴线长度、井口标高等主要技术参数，同时还需进行井下动态观测，包括冲程和推进速度。

一、水淹试井2)与邻井或地面试验区对比。

3)对生产井进行压力恢复试验，必要时应配合生产，改变工艺操作等手段，控制井底压力的稳定。

4)对生产井产出水进行注入水泥、药剂封堵水淹层等作业，以了解该层对水淹层的影响。

5)清除受水淹的测试资料，进行下步水淹层位的资料录取。

3、钻中试井1)井筒及下部套管头的堵水。

2)钻穿水淹层。

3)寻找油、气、水界面。

4)在油气集输过程中加密检测和调整管线及封隔器组，防止损坏和漏失。

2)与邻井或地面试验区对比。

3)对生产井进行压力恢复试验，必要时应配合生产，改变工艺操作等手段，控制井底压力的稳定。

4)在油气集输过程中加密检测和调整管线及封隔器组，防止损坏和漏失。

5)清除受水淹的测试资料，进行下步水淹层位的资料录取。

3、完井试井1)核实与取得可靠的完井资料，包括:套管的全深、井底到套管头的方位角、套管内径、水泥环的厚度、隔水管组的材质、工具组的尺寸、射孔井段以上的井段高程、原始地面地质情况等。

1、常规测井主要是指在勘探开发中所钻各类井都要进行测量的测井方法。

2、常规测井包括电法测井、放射性测井、声波测井。

电法测井包括：自然电位、普通电阻率、侧向电阻率、双感应、地层倾角、井径测井。

放射性测井包括：自然伽马、自然伽马能谱、补偿密度、补偿中子、岩性-密度。

声波测井包括：声波时差、声波幅度、声波变密度。

3、岩性：自然伽马、自然电位、微电极、声波时差、补偿密度、补偿中子。

物性包括：声波时差、补偿密度、补偿中子、自然电位、微电极。

含油气性：电阻率测井。

4、常规九条：自然伽马、自然电位、井径；深、浅侧向电阻率、微球聚焦（邻近侧向）电阻率；声波时差、补偿密度、补偿中子。

5、自然电位：裸眼井中存在一种非人工产生的直流电位差。

6、自然电位是怎样产生的？主要有两个原因：（1）泥浆滤液与地层水矿化度不同时，由于正、负离子的运移速度差异形成扩散电动势和吸附电动势。

（2）地层压力与泥浆柱压力不同产生过滤电动势。

7、自然电位曲线影响因素：地层水和泥浆中含盐度比值(Cw/Cmf)的影响；岩性影响：泥质含量增加，自然电位幅度降低；温度影响：温度越高，SP幅度越大；泥浆和地层水化学成分的影响；地层电阻率的影响：地层电阻率越高，SP幅度越小；地层厚度的影响自然电位幅度随地层厚度减小而下降，且曲线变得平缓；井径扩大和侵入带的影响；井径越大、侵入越深，SP幅度越小。

8、自然伽马测井是在井内通过测量地层γ射线强度随深度变化的曲线，来研究地质问题的一种测井方法。

可以用于识别岩性、地层对比、估算泥质含量等。

9、为什么能识别岩性？岩石中自然放射性的强度取决于U、Th、K的含量，不同岩性，放射性元素的种类、含量不同。

放射性物质越多，产生的射线越强，井眼中探测到的伽马射线就越强。

10、放射性由高到低：火成岩、变质岩、沉积岩、（泥岩、砂岩、石灰岩、白云岩），硬石膏、石膏、岩盐，煤、沥青。

11、用途：1）划分岩性2）估算地层中的泥质含量3）估算粒度中值4）地层对比。
