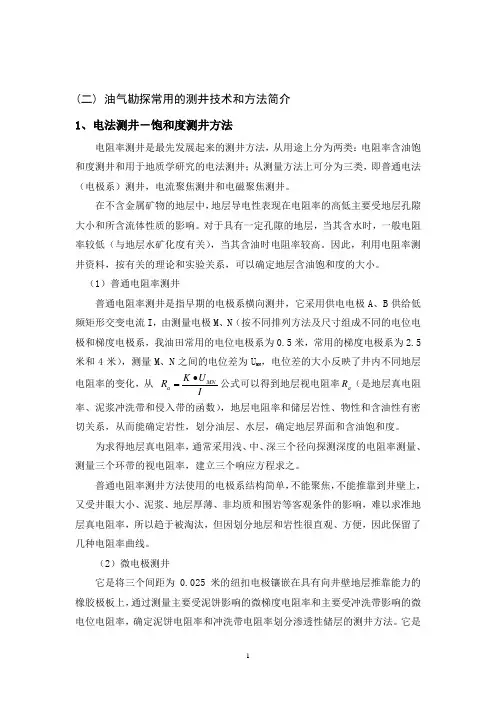

(二) 油气勘探常用的测井技术和方法简介1、电法测井－饱和度测井方法电阻率测井是最先发展起来的测井方法，从用途上分为两类：电阻率含油饱和度测井和用于地质学研究的电法测井；从测量方法上可分为三类，即普通电法（电极系）测井，电流聚焦测井和电磁聚焦测井。
在不含金属矿物的地层中，地层导电性表现在电阻率的高低主要受地层孔隙大小和所含流体性质的影响。
对于具有一定孔隙的地层，当其含水时，一般电阻率较低（与地层水矿化度有关），当其含油时电阻率较高。
因此，利用电阻率测井资料，按有关的理论和实验关系，可以确定地层含油饱和度的大小。
（1）普通电阻率测井普通电阻率测井是指早期的电极系横向测井，它采用供电电极A 、B 供给低频矩形交变电流I ，由测量电极M 、N （按不同排列方法及尺寸组成不同的电位电极和梯度电极系，我油田常用的电位电极系为0.5米，常用的梯度电极系为2.5米和4米），测量M 、N 之间的电位差为U MN ，电位差的大小反映了井内不同地层电阻率的变化，从IU K R MN a ∙=公式可以得到地层视电阻率a R （是地层真电阻率、泥浆冲洗带和侵入带的函数），地层电阻率和储层岩性、物性和含油性有密切关系，从而能确定岩性，划分油层、水层，确定地层界面和含油饱和度。
为求得地层真电阻率，通常采用浅、中、深三个径向探测深度的电阻率测量、测量三个环带的视电阻率，建立三个响应方程求之。
普通电阻率测井方法使用的电极系结构简单，不能聚焦，不能推靠到井壁上，又受井眼大小、泥浆、地层厚薄、非均质和围岩等客观条件的影响，难以求准地层真电阻率，所以趋于被淘汰，但因划分地层和岩性很直观、方便，因此保留了几种电阻率曲线。
（2）微电极测井它是将三个间距为0.025米的纽扣电极镶嵌在具有向井壁地层推靠能力的橡胶极板上，通过测量主要受泥饼影响的微梯度电阻率和主要受冲洗带影响的微电位电阻率，确定泥饼电阻率和冲洗带电阻率划分渗透性储层的测井方法。
测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。
石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。
三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。
第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。
测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。

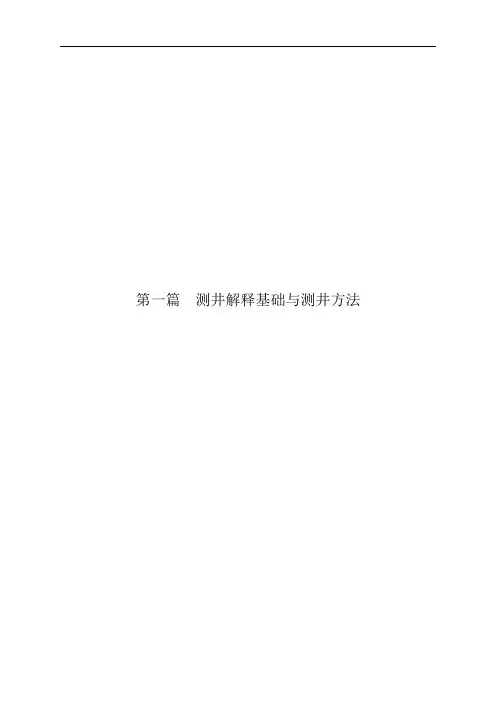

第一篇测井解释基础与测井方法测井广泛应用于石油地质和油田勘探开发的全过程。
利用测井资料，我们不仅可以划分井孔地层剖面，确定岩层厚度和埋藏深度，确定储层并识别油气水层，进行区域地层对比，而且还可以探测和研究地层主要矿物成分、孔隙度、渗透率、油气饱和度、裂缝、断层、构造特征和沉积环境与砂体的分布等，对于评价地层的储集能力、检测油气藏的开采情况，细致地分析研究油层地质特征等具有重要意义。
随着测井技术及其解释处理方法的飞速发展，测井资料的应用日益深化，其作用也越来越明显。
第一章测井解释的基本理论和方法第一节测井解释的基本任务测井资料解释，就是按照预定的地质任务和评价目标选择几种测井方法采集所需的测井资料，依据已有的测井解释方法，结合地质、钻井、录井、开发等资料，对测井资料进行综合分析，用以解决地层划分、油气层和有用矿藏的评价及其勘探开发中的其它地质、工程问题。
测井解释的基本任务主要有：1．进行产层性质评价。
包括孔隙度、渗透率、有效厚度、孔径分布、粒径大小及分选性、裂缝分布、润湿性等的分析。
2．进行产液性质评价。
包括孔隙流体性质和成分（油、气、水）的确定，可动流体（油、气、水）饱和度、不可动流体（束缚水、残余油）饱和度的计算。
3．进行油藏性质评价。
包括研究构造、断层、沉积相，地层对比，分析油藏和油气水分布规律，计算油气储量、产能和采收率；指导井位部署、制订开发方案和增产措施。
4．进行钻采工程应用。
在钻井工程中，测量井眼的井斜、方位和井径等几何形状，估算地层孔隙流体压力和岩石的破裂压力梯度，指导钻井液密度的合理配制，确定套管下深和水泥上返高度，计算固井水泥用量和检查固井质量等；在采油工程中，进行油气井射孔，生产剖面和吸水剖面测量，识别水淹层位和水淹级别，确定出水层位和串槽层位，检查射孔质量、酸化和压裂效果等。
第二节岩性确定方法储层的岩性评价是指确定储层岩石所属的岩石类别，计算岩石主要矿物成分的含量和泥质含量，进一步确定泥质在岩石中分布的形式和粘土矿物的成分。

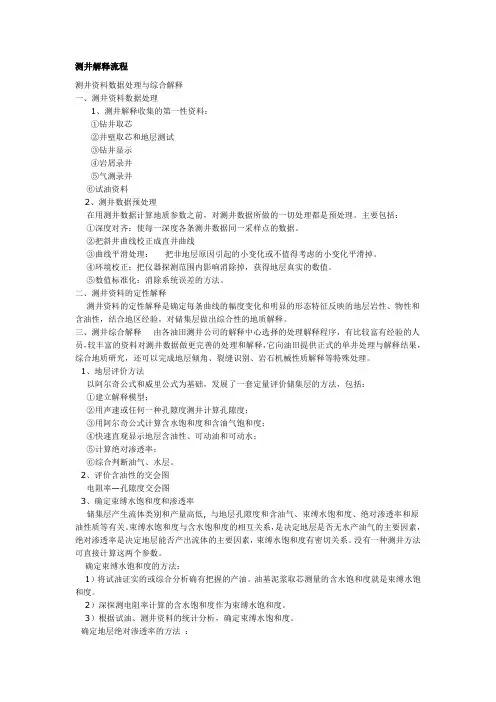

测井解释流程测井资料数据处理与综合解释一、测井资料数据处理1、测井解释收集的第一性资料：①钻井取芯②井壁取芯和地层测试③钻井显示④岩屑录井⑤气测录井⑥试油资料2、测井数据预处理在用测井数据计算地质参数之前，对测井数据所做的一切处理都是预处理。
主要包括：①深度对齐：使每一深度各条测井数据同一采样点的数据。
②把斜井曲线校正成直井曲线③曲线平滑处理：把非地层原因引起的小变化或不值得考虑的小变化平滑掉。
④环境校正：把仪器探测范围内影响消除掉，获得地层真实的数值。
⑤数值标准化：消除系统误差的方法。
二、测井资料的定性解释测井资料的定性解释是确定每条曲线的幅度变化和明显的形态特征反映的地层岩性、物性和含油性，结合地区经验，对储集层做出综合性的地质解释。
三、测井综合解释由各油田测井公司的解释中心选择的处理解释程序，有比较富有经验的人员，较丰富的资料对测井数据做更完善的处理和解释，它向油田提供正式的单井处理与解释结果，综合地质研究，还可以完成地层倾角、裂缝识别、岩石机械性质解释等特殊处理。
1、地层评价方法以阿尔奇公式和威里公式为基础，发展了一套定量评价储集层的方法，包括：①建立解释模型；②用声速或任何一种孔隙度测井计算孔隙度；③用阿尔奇公式计算含水饱和度和含油气饱和度；④快速直观显示地层含油性、可动油和可动水；⑤计算绝对渗透率；⑥综合判断油气、水层。
2、评价含油性的交会图电阻率—孔隙度交会图3、确定束缚水饱和度和渗透率储集层产生流体类别和产量高低, 与地层孔隙度和含油气、束缚水饱和度、绝对渗透率和原油性质等有关。
束缚水饱和度与含水饱和度的相互关系，是决定地层是否无水产油气的主要因素，绝对渗透率是决定地层能否产出流体的主要因素，束缚水饱和度有密切关系。
没有一种测井方法可直接计算这两个参数。
确定束缚水饱和度的方法：1）将试油证实的或综合分析确有把握的产油。
油基泥浆取芯测量的含水饱和度就是束缚水饱和度。
2）深探测电阻率计算的含水饱和度作为束缚水饱和度。
测井技术方法及资料解释教程测井技术是油气勘探开发中的一项重要技术手段，通过对井眼内岩石和流体进行测量和分析，获取有关地层地质、岩石物性和油气含量等信息，为油气勘探开发决策提供依据。
下面将介绍几种常用的测井方法及其资料解释。
1.电测井方法：电测井是利用地层的电性差异来识别岩石类型和含水层的方法。
其主要测量参数是电阻率，通过测量地层的电阻率来分析岩石的类型、含水层的位置、水和石油的分布等。
常见的电测井方法有自然电位测井、正、侧钳电测井和感应电测井等。
资料解释：电测井资料解释主要依据地层的电阻率变化来进行，一般采用岩石属性分析和地层划分等方法。
通过对测井曲线的分析，可以判断地层的性质，如富含油层、含水层、页岩层等。
此外，还可以通过相互关系法，对不同测井曲线的叠加、叠减等进行分析，提取出更多的地质信息。
2.电测井方法：声波测井是利用地层中声波传播的特性来分析岩石孔隙度、孔隙结构、饱和度等信息的方法。
常见的声波测井方法有速度测井、声波全波形测井和应变测井等。
资料解释：声波测井的资料解释主要包括速度分析和全波形分析两种方法。
速度分析通过测井仪器记录的声波传播速度曲线来分析地层的孔隙度、孔隙结构和饱和度等信息。
全波形分析则是对传感器接收到的完整波形进行处理，可以得到更多的地质信息，如孔隙类型、地层裂缝等。
3.放射性测井方法：放射性测井是利用地层中放射性元素的衰变特性来分析地层的岩石成分、岩相以及流体分布的方法。
常见的放射性测井方法有伽马测井和中子测井等。
资料解释：放射性测井资料解释主要包括伽马测井曲线和中子测井曲线。
伽马测井曲线通过地层中放射性元素的衰变辐射强度来分析地层的矿物成分、岩相、孔隙度和饱和度等信息。
中子测井曲线通过测量地层中非稳定放射性元素与地层原子核的相互作用来分析地层的孔隙度、含水饱和度等信息。
以上是几种常见的测井方法及其资料解释教程，这些方法的应用能够提供丰富的地质信息，为油气勘探开发提供重要的依据和指导。
主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的；Rmf＞Rw时S P为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
一、测井方法的主要分类
1）电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。
2）声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。
3）核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。
中子测井具体如下：超热中子测井、热中子测井、中子寿命测井、中子伽马
测井、C/O比测井、PND-S测井、中子活化测井等。
发展趋势：中子源-记录伽马谱类（非弹性散射、俘获伽马、活化伽马等不
同时间测量）。
4）生产测井，主要分为三大类：生产动态测井、工程测井、产层评价测井。
生产动态测井方法主要有：流量计、流体密度计、持水率计、温度计、压力计、井下终身监测器等。
工程测井方法主要有：声幅、变密度测井仪、水泥胶结评价测井仪、磁定位测井仪、多臂微井径仪、井下超声电视、温度计、放射性示踪等。
产层评价方法测井：硼中子寿命、C/O比测井、脉冲中子能谱（PNDS）、过套管电阻率、地层测试器、其它常规测井方法组合等。
5）随钻测井，大部分实现原理与常规电缆测井相同，实现方式上有许多特殊性。
测井方法主要特征总结归类表。
测井解释的基本理论和方法测井是石油勘探和开发中的一项重要技术，通过测井可以获取地下地层的信息，包括油气层段的性质和储集条件等。
测井的基本理论和方法主要包括电测井、声测井、密度测井和自然伽马测井等。
电测井是测井技术中最为常用的方法之一、其原理是利用电阻率差异来判断地层的性质。
电阻率是指地层对电流通过的阻力大小，不同的地层岩石具有不同的电阻率。
电测井通常采用双电极法或四电极法进行，通过测量电压和电流大小来计算地层电阻率。
由于各种地层有不同的电阻率，因此可以判断地层中是否存在储集物质，如油气等。
电测井可以提供岩性判别、孔隙度计算、渗透率计算等参数，对于勘探和开发有较高的应用价值。
声测井是测井技术中用来判断地层性质的方法之一、声测井原理是通过探测声波在地层中传播的速度和衰减来分析地层结构和油气储层状况。
地层岩石的声波速度和声波衰减也因岩石的密度、孔隙度、渗透率等参数不同而不同，因此可以利用声波测井数据对地层性质进行解释。
声测井可以提供地层速度、声波衰减、孔隙度、渗透率等参数，并能够对地层进行划分，有助于确定储层的位置和厚度。
密度测井是测井技术中用来衡量地层密度和岩石类型的方法之一、密度测井利用放射性射线的吸收特性来测量地层密度。
放射性射线穿过地层时，其强度会随着地层中不同物质的吸收而发生变化。
不同岩石类型有不同的密度，因此可以通过密度测井来判断地层中的岩石类型，并计算地层的密度值。
密度测井还可以用于计算孔隙度、渗透率等参数，对于油气储集条件的分析和评估有一定的意义。
自然伽马测井是测井技术中用来测量地层伽马射线强度的方法之一、自然伽马射线是地壳中含有的放射性物质自然辐射产生的射线。
不同地层岩石对伽马射线的吸收和散射有不同的特性，因此可以通过自然伽马测井来判断地层的岩石类型和含油气情况。
自然伽马测井可以提供伽马射线强度和伽马射线计数率的数据，并通过岩石校准数据计算出地层伽马射线强度，对油气勘探和开发具有一定的意义。
常用测井方法总结测井是油气勘探和开发中常用的一种地球物理方法，通过测井可以对井内地层的产状、物性和流体属性进行准确的定量描述和解释。
常用测井方法主要包括电测井、声测井、核子测井和测井解释等。
一、电测井：1.电阻率测井：通过测量电阻率来了解地层的孔隙度、孔隙流体的饱和度和岩石的类型。
常见的电阻率测井包括石灰岩电阻率测井、侧向电阻率测井和侵入电阻率测井等。
2.自然电位测井：通过测量地层中自然电位的分布来了解地层性质和流体类型。
自然电位测井一般与电阻率测井配合使用，可用于判断水文地质性质。
3.岩性测井：通过测量地层的物理性质来判断岩石类型、含油气性质和岩性分布。
主要包括中子测井、密度测井和伽马测井等。
二、声测井：1.纵波测井：通过测量地层中纵波的传播速度来了解地层的密度和弹性模量。
可以用于研究岩石骨架的坚固程度、孔隙度和孔隙流体的饱和度。
2.横波测井：通过测量地层中横波的传播速度来了解地层中的剪切模量。
可以用于判断地层中裂缝的存在及其方向。
三、核子测井：1.自然伽马测井：通过测量地层中的自然放射性来了解地层的岩性、照射孔隙度和地层的放射性矿物含量。
可以用于判断天然气的存在及其分布。
2.中子测井：通过测量地层中的中子响应来了解地层的孔隙度和流体类型。
可以判断地层中的天然气、原油和水的分布。
四、测井解释：测井解释是根据测井资料进行地质和油气储层分析的过程。
常见的测井解释方法主要包括定量解释和定性解释。
1.定量解释：通过数学模型和反演算法对测井数据进行处理和解释，获得地层的产状、物性和流体属性等定量信息。
主要方法有电测井定量解释、声测井定量解释和核子测井定量解释等。
2.定性解释：通过观察和分析测井曲线的形态和特征，了解地层的大致性质和特征。
主要方法有孔隙度评判、流体识别和岩性判别等。
总之，电测井、声测井、核子测井是常用的测井方法，通过测井解释可以准确分析地层的产状、物性和流体属性，对油气勘探和开发具有重要的指导意义。
