检测技术的基本概念检测的意义为了满足机械产品的功能要求,在正确合理地完成了可靠性、使用寿命、运动精度等方面的设计以后，还须进行加工和装配过程的制造工艺设计，即确定加工方法、加工设备、工艺参数、生产流程及检测手段。

其中，特别重要的环节就是质量保证措施中的精度检验。

“检验”就是确定产品是否满足设计要求的过程，即判断产品合格性的过程。

检验的方法可以分为两类：定性检验和定量检验。

定性检验的方法只能得到被检验对象合格与否的结论，而不能得到其具体的量值。

定量检验的方法是在对被检验对象进行测量后，得到其实际值并判断其是否合格的方法，简称为“检测”。

检测的核心是测量技术。

通过测量得到的数据，不仅能判断其合格性，还为分析产品制造过程中的质量状况提供了最直接而可靠的依据。

测量的基本要素一个完整的测量过程应包含被测量、计量单位、测量方法（含测量器具）和测量误差等四个要素。

被测量在机械精度的检测中主要是有关几何精度方面的参数量，其基本对象是长度和角度。

计量单位是以定量表示同种量的量值而约定采用的特定量。

我国规定采用以国际单位制（SI）为基础的“法定计量单位制”。

常用的长度单位有“毫米（mm）”、“微米（μm）”和“纳米（n m）”，常用的角度单位有“度（°）”、“分（′）”、“秒（″）”和“弧度（rad）”、“球面度（sr）”。

测量方法是根据一定的测量原理，在实施测量过程中对测量原理的运用及其实际操作。

广义地说，测量方法可以理解为测量原理、测量器具（计量器具）和测量条件（环境和操作者）的总和。

测量误差是被测量的测得值与其真值之差。

由于测量会受到许多因素的影响，其过程总是不完善的，即任何测量都不可能没有误差。

从测量的角度来讲，真值只是一个理想的概念。

因此，对于每一个测量值都应给出相应的测量误差范围，说明其可信度。

不考虑测量精度而得到的测量结果是没有任何意义的。

检测的一般步骤通常情况下，检测应有以下几个步骤：1、确定被检测项目认真审阅被测件图纸及有关的技术资料，了解被测件的用途，熟悉各项技术要求，明确需要检测的项目。

01第一章 检测技术基本概念

01第一章 检测技术基本概念
B (v1 v2 ) 2 (v2 v3 ) 2 (vn v1 ) 2
B 1 若 则可能含有变化的系统误差。 1 2A n
3.粗大误差
在对重复测量所得一组测量值进行数据处理之前, 首先应将 具有粗大误差的可疑数据找出来加以剔除。但绝对不能凭主观意 愿对数据任意进行取舍, 而是要有一定的根据。因此要对测量数 据进行必要的检验。
完整描述应包括：估计值（比值+误差）、测量单位、 不确定度等。
二、 测量方法
测量方法：实现被测量与标准量比较得出比值的方法。
测量方法分类
根据获得途径可分为直接测量、间接测量、组合测量； 根据测量方式可分为偏差式测量、零位法测量、微差法测量； 根据被测量变化快慢可分为静态测量、动态测量； 根据测量的精度因素情况可分为等精度测量、非等精度测量；
3）准则检查法：
马利科夫判据：将残余误差前后各半分两组，若“Σ vi
前”与“Σ vi后”之差明显不为零，则可能含有线性系
统误差。
阿贝检验法则：检查残余误差是否偏离正态分布，若偏 离，则可能存在变化的系统误差。将测量值的残余误差 按测量顺序排列，设 A v 2 v 2 v 2 1 2 n
检测技术的基本概念
本章学习测量的基本概念、测量方 法、误差分类、测量结果的数据统计处
理，传感器的基本特性等。他们是检测
与转换技术的理论基础。
第一节 一、测量
测量的基本概念及方法
测量：以确定被测量值为目的的一系列操作。 将被测量与同种性质的标准量进行比较，确定被测 量对标准量的倍数的一系列操作。
x n u
特点：可以获得比较高的测量精度, 但测量过程比较复杂, 费 时较长, 不适用于测量迅速变化的信号。

《自动检测技术及应用》期末复习资料

《自动检测技术及应用》期末复习资料

《⾃动检测技术及应⽤》期末复习资料第1章检测技术的基本概念1. 电⼯实验中，采⽤平衡电桥测量电阻的阻值，是属于零位式测量，⽽⽤⽔银温度计测量⽔温的微⼩变化，是属于偏位式测量。

2. 某采购员分别在三家商店购买100kg ⼤⽶，10kg 苹果，1kg 巧克⼒，发现均缺少0.5kg ，但该采购员对卖巧克⼒的商店意见最⼤，在这个例⼦中，产⽣此⼼理作⽤的主要因素是⽰值相对误差。

3. 在选购线性仪表时，必须在同⼀系列的仪表中选择适当的量程。

这时必须考虑到应尽量使选购的仪表量程为欲测量的1.5倍左右为宜。

4. ⽤万⽤表交流电压档(频率上限为5kHz)测量100kHz 、10V 左右的⾼频电压，发现⽰值不到2V ，该误差属于粗⼤误差。

⽤该表直流电压档测量5号⼲电池电压，发现每次⽰值均为1.8V ，该误差属于系统误差。

5. 重要场合使⽤的元器件或仪表，购⼊后需进⾏⾼、低温循环⽼化试验，其⽬的是为了提早发现故障，提⾼可靠性。

6. 各举出两个⽇常⽣活中的⾮电量电测的例⼦来说明静态测量：⽤电⼦天平称出物体的重量；⽤⽔银温度计测量⽔温；动态测量：地震测量振动波形；⼼电图测量跳动波形；直接测量：⽤电⼦卡尺测量物体的⾼度；间接测量：曹聪称象；接触式测量：⽤体温计测体温；⾮接触式测量：雷达测速；在线测量：在流⽔线上，边加⼯，边检验，可提⾼产品的⼀致性和加⼯精度；离线测量：产品质量检验；7. 有⼀温度计，它的测量范围为0~200℃，准确度等级为0.5级，求：(1)该表可能出现的最⼤绝对误差。

(2)当⽰值分别为20℃、100℃时的⽰值相对误差。

解:(1)由表1-1所⽰，温度计的准确度等级对应最⼤满度相对误差，即由满度相对误差的定义，可得最⼤绝对误差为：m =(±0.5%)A m =±(0.5%×200)℃=±1℃(2)当⽰值分别为20℃和100℃时，⽰值相对误差为：%5%100201%10011±=?±=??=x m x A γ %1%1001001%10022±=?±==x m x A γ 8. 欲测240V 左右的电压，要求测量⽰值相对误差不⼤于0.6%，问：若选⽤量程为250V 电压表，其准确度应选模拟仪表中常⽤的哪⼀个等级？若选⽤量程为300V 和500V 的电压表，其准确度⼜应分别选哪⼀级？解：(240×0.6%)/250=0.576%，下近0.5级，应选择0.5级。

第一章检测技术的基本概念

第一章检测技术的基本概念

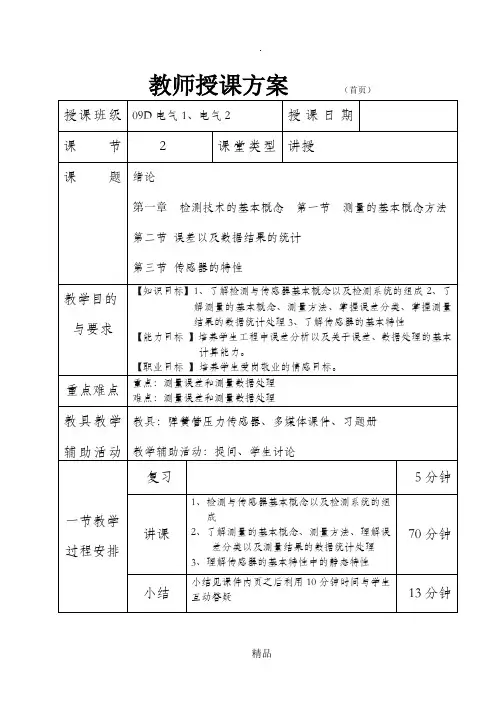

教师授课方案（首页）教案附页测量是借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的认识过程。

二、测量的方法：可分为静态测量和动态测量、直接测量和间接测量、模拟式测量和数字式测量、接触式测量和非接触式测量、在线测量和离线测量。

根据测量的具体手段来分，又可分为偏位式测量、零位式测量和微差式测量。

第二节测量误差及分类【本节内容设计】由误差分类以及产生误差的原因学习之后进行有关误差计算、测量结果的数据统计处理进行传感器的基本特性中的静态特性的学习为以后学习各种传感器以及检测转换技术做知识储备【授课内容】一、误差的分类1、介绍：真值Ａ0、绝对误差：Δ=A x–Ａ（1-1）2、示值（标称）相对误差x3、引用误差m%100m⨯∆=A m γ （1-4） 4、当取仪表的最大绝对误差值m时，引用误差常被用来确定仪表的准确度等级S ，即100mm⨯=A ΔS （1-5） 我国的模拟仪表有下列七种等级，准确度等级的数值越小，仪表的就越昂贵表1-1 仪表的准确度等级和基本误差准确度等级 0.1 0.20.51.0 1.52.5 基本误差±0.1%±0.2% ±0.5%±1.0%±1.5%±2.5%±仪表的准确度与“精度”举例：在正常情况下，用0.5级、量程为100℃温度表来测量温度时，可能产生的最大绝对误差为：Δm ＝（±0.5%）×A m ＝±（0.5%×100）℃＝±0.5℃例1-1 某压力表准确度为2.5级，量程为0～1.5MPa ，求：1）可能出现的最大满度相对误差m。

2）可能出现的最大绝对误差m为多少kPa ？3）测量结果显示为0.70MPa 时，可能出现的最大示值相对误差x。

解 1）可能出现的最大满度相对误差可以从准确度等级直接得到，即m＝±25%。

2） m ＝mA m ＝±25％１.5MPa ＝±0.0375MPa ＝±37.5kPa由上例可知，x的绝对值总是大于（在满度时等于）m例1-2 现有准确度为0.5级的0～300℃的和准确度为1.0级的0～100℃的两个温度计，要测量80℃的温度，试问采用哪一个温度计好？解 计算用0.5级表以及1.0级表测量时，可能出现的最大示值相对误差分别为±1.88%和±1.25%。

传感器与检测技术

传感器与检测技术

精选课件ppt
25
例：某1.0级电流表，满度值即标称范围上限为100uA，求测 量值分别为100uA,80uA,20uA时的绝对误差和相对误差。
精选课件ppt
26
(4) 分贝误差 在电子学和声学等计量中，常用对数形式来表示相对误差， 称为分贝误差，它实质上是相对误差的另一种表示方式。
精选课件ppt
4、电量测量和非电量测量 根据被测量的属性。
5、工程测量和精密测量 根据对测量结果的要求不同。
精选课件ppt
15
测量要素
精选课件ppt
16
例如：在恒温防震的实验室内用立式测长仪 测量某个直径为90mm的圆形工件。
测量对象是圆形工件； 被测量是工件直径； 测量资源包括立式测长仪、测量人员和直接测量方 法； 测量环境是恒温防震实验室； 测量单位是毫米； 测量结果表示为L=(90.001±0.002)mm。
量仪器的示值误差的定义为：
示值误差=示值-真值
真值(true value)是指一个特定的物理量在一定条 件下所具有的客观量值，又称为理论值或定义值。此特定量 的真值一般是不能确定的，是一个理论的概念。
精选课件ppt
18
真值可知的情况有如下几种： 1、理论真值：例如，平面三角形三内角这和恒为180º；同 一量值自身之差为零而自身之比为1； 2、计量学约定真值(conventional true value)：是指对于 给定目的具有适当不确定度的、赋予特定量的值。 3、标准器相对真值：高一级标准器的误差与低一级标准器 或普通计量仪器的误差相比，为其1/5或(1/3-1/20)时，则 可认为前者是后者的相对真值。
例如： ①在实验室为确定各种机械工件、光学材料及电子器件等 的属性，对反映它们特定的物理化学属性的量值进行精密 测量；在工厂车间对产品性能的检验； ②在商贸部门对商品的检验； ③在部队靶场对武器系统的性能进行的试验和测试； ④在计量部门对测量量具与仪器的检定、校准、比对，对 标准物质和标准器具的定值，乃至对整个测量设备的计量 确认活动，以及对整个实验室的认可活动。

1-1测量的基本概念、测量误差1-2传感器及其基本特性

1-1测量的基本概念、测量误差1-2传感器及其基本特性

作图法求灵敏度过程 切点 y Δy
传感器 特性曲线
x1
y K x
0 Δx
xmax
x
2、分辨力：
指传感器能检出被测信 号的最小变化量，是有量纲 的数。当被测量的变化小于 分辨力时，传感器对输入量 的变化无任何反应。对数字 仪表而言，如果没有其他附 加说明，可以认为该表的最 后一位所表示的数值就是它 的分辨力。一般地说，分辨 力的数值小于等于仪表的最 大绝对误差。
传感器实例
温度传感器
压力传感器
液位传感器
三、传感器基本特性
传感器的特性一般指输入、输出特性。 包括：灵敏度、分辨力、线性度、稳定度、 电磁兼容性、可靠性等。
1、灵敏度 ：
灵敏度是指传感器在稳态下输出变化值与 输入变化值之比，用K 来表示：
dy y K dx x
（1－6）
对线性传感器而言，灵敏度为一常数；对非 线性传感器而言，灵敏度随输入量的变化而变 化。
产生粗大误差的一个例子
2.系统误差：
系统误差也称装置误差，它反映 了测量值偏离真值的程度。凡误差的 数值固定或按一定规律变化者，均属 于系统误差。
系统误差是有规律性的，因此可 以通过实验的方法或引入修正值的方 法计算修正，也可以重新调整测量仪 表的有关部件予以消除。
夏天摆钟变慢的原 因是什么？
3.随机误差
误差产生的因素：
1.粗大误差
明显偏离真值的误差称为粗大误差，也叫 过失误差。粗大误差主要是由于测量人员的粗 心大意及电子测量仪器受到突然而强大的干扰 所引起的。如测错、读错、记错、外界过电压 尖峰干扰等造成的误差。就数值大小而言，粗 大误差明显超过正常条件下的误差。当发现粗 大误差时，应予以剔除。

第1章 检测技术的基本概念

第1章 检测技术的基本概念

测试：带有试验性质的检测。
x Ax0
二、 测量的基本概念
1 、测量的定义 • 测量是检测技术的重要组成部分，是以确定被测量值为目 的的一系列操作。
• 测量：将被测量与同种性质的标准量进行比较，从而确定 被测量相对于标准量的倍数的过程。
•
由基本方程式可知：
x Ax0
（1-1）
式（1-1）称为测量的基本方程式。式中，x为被测量；A 为测量值；x0为测量单位。 • 一个完整的测量结果应包含测量值和所选测量单位两部分 内容。 • 测量过程三要素：测量方法、测量单位和测量仪器与设备。
3）相对真值 相对真值又称为实际值，是指将测量仪表按精度不同分 为若干等级，高等级的测量仪表的测量值即为相对真值 。
Δ
2、误差的分类 按表示方法分 （1）绝对误差 （2）相对误差 (1）绝对误差 绝对误差是指被测量的测量值与被测量的真值之 间的差值，即 Δ Ax A0 （1-2）
式中，Δ 为绝对误差；Ax为测量值；A0为被测量的 真值，可为约定真值或相对真值。
• 采用绝对误差表示测量误差, 不能很好说明测量质量 的好坏。 • 例如, 在温度测量时, 绝对误差Δ =1 ℃, 对体温测 量来说是不允许的, 而对测量钢水温度来说却是一个 极好的测量结果。 • 在实际应用中更多地是用相对误差来代替绝对误差表 示测量结果，这样可以更客观地反映测量的准确性。
（2）相对误差
产生粗大误差的一个例子
•
系统误差决定了测量的准确度，表明了测量 值偏离实际值的程度。系统误差越小，测量值的 准确度越高。所以仪表的准确度即精度常常用来 表示系统误差的大小。 随机误差决定了测量的精密度。随机误差 越小，测量值的精密度越高。
•
• 如果一个测量值的精密度和准确度都很高， 就称此测量的精确度很高。

第一章检测技术的基本概念..

第一章检测技术的基本概念..

产生粗大误差的一个例子 雷电产生尖峰干扰
2.系统误差
在重复性条件下，对同一被测量 进行无限多次测量所得结果的平均值 与被测量的真值之差，称为系统误差。 凡误差的数值固定或按一定规律变化 者，均属于系统误差。
系统误差是有规律性的，因此可 以通过实验的方法或引入修正值的方 法计算修正，也可以重新调整测量仪 表的有关部件予以消除。
技术
2018/7/27
20
采用计算机技术，使检测技术智能化
智能机械手
2018/7/27
21
采用计算机技术，使检测技术智能化
单片机芯片
2018/7/27
22
6.发展网络化传感器及检测系统
区域网与上位机
2018/7/27
23
传感器的数字化和网络化结构
传感器在总体上呈现出多功能、微型化、数 字化、集成化、智能化和网络化的发展趋势。将 在第十三章检测系统的综合应用详细学习。
二、误差产生的性质：
1.粗大误差 明显偏离真值的误差称为粗大误差，也叫过失 误差。粗大误差主要是由于测量人员的粗心大意及 电子测量仪器受到突然而强大的干扰所引起的。如 测错、读错、记错、外界过电压尖峰干扰等造成的 误差。就数值大小而言，粗大误差明显超过正常条 件下的误差。当发现粗大误差时，应予以剔除。
2018/7/27 40
2、相对误差及精度等级
几个重要公式： 绝对误差 示值相对误差 满度相对误差 准确度(精度) Δ = A x –Ａ 0
100% Ax
x
m 100% Am
S Δm 100 Am
3、仪表的准确度等级和基本误差表
等级
0.1 0.2 0.5 1.0 1.5 2.5 5.0

传感器题库及答案

传感器题库及答案

第一章检测技术的基本概念一、填空题：1、传感器有、、组成2、传感器的灵敏度是指稳态标准条件下，输出与输入的比值。

3、从输出曲线看，曲线越陡，灵敏度。

4、下面公式是计算传感器的。

5、某位移传感器的输入变化量为5mm，输出变化量为800mv，其灵敏度为。

二、选择题：12A3、?PA0.54A3倍5A微差式678A9A三、123、同一台仪表，不同的输入输出段灵敏度不同（）4、灵敏度其实就是放大倍数（）5、测量值小数点后位数越多，说明数据越准确（）6、测量数据中所有的非零数字都是有效数字（）7、测量结果中小数点后最末位的零数字为无效数字（）四、问答题1、什么是传感器的静态特性，有哪些指标。

答：指传感器的静态输入、输出特性。

有灵敏度、分辨力、线性度、迟滞、稳定性、电磁兼容性、可靠性。

2、产生随机误差的原因是什么，如何减小随机误差对测量结果的影响。

答：是测量中独立的、微小的、偶然的因素引起的结果。

既不能用实验的方法消除，也不能修正。

可以通过增加测量次数，利用概率论的一些理论和统计学的方法进行数据结果处理，服从正态分布。

3、系统误差分几类，怎样减小系统误差。

答：分为恒值误差，例如刻度盘分度差错。

变值误差，环境温度的影响、零点漂移等。

系统误差有规律。

可以通过实验的方法引入修正值的方法计算修正，也可以重新调整测量仪表的有关部件予以剔除。

4、如何判断系统中存在粗大误差。

答：粗大误差是测量人员的粗心大意及电子测量仪器收到突然强大的干扰所引起的，粗大误差明显超过正常条件下的误差。

五、分析与计算题1、有一温度计，它的测量范围为0—2000C，精度为0.5级，求1）该表可能出现的最大绝对误差。

2）当示值分别为200C、1000C的示值相对误差。

2、预测123、围为04电桥5、12.03mV、6012.15mV、31234123、4、电阻应变片配有桥式测量转换电路的作用是。

5、应变测量电桥的三种接法是、、。

输出电压分别为、、。

检测技术基础

检测技术基础

1.2.2 检测仪表的分类
(1) 按参数分类：如：温度 压力 流量 液位
(2) 按响应形式分类： 连续式：水银温度计、压力表等。 开关式：电饭煲温度计
(3) 按使用的能源分类：机械式、电式、气式、光式 (4) 按是否具有远传功能分类：就地式、远传式
(5) 按信号的输出形式分类：模拟式、数字式、 数模混合式
因为 0.5<0.7<1.0
所以应选0.5级的仪表。
例3：某仪表厂生产测温范围为200～700℃测温仪 表,校验时得到的最大绝对误差为±4℃,最 大变差为-6℃,试确定该仪表的精度等级。
解：该表的最大相对百分误差为：
4 100% 0.8%
700 200
0.5—1.0
去掉“±”与“％”号,其数值为0.8。等级中无0.8 级，而最大引用误差又超过了0.5级仪表的允许 误差(±0.5％),则该仪表的精度等级应为1.0级。
被测参数（measured parameter ）（也称被测量）
敏感元件直接感受的参数。
待测参数（parameter to be measured） 需要获取的测量参数。
直接测量（direct measurement） 被测参数 直接测量 待测参数 此时待测参数就是被侧参数
间接测量（indirect measurement） 直接测量多个参数 运算 待测参数
0.005；0.02；0.05；
（Ⅰ级标准表）
0.1；0.2；0.25；0.4；0.5；（Ⅱ级标准表）
1.0 ；1.5；2.5；
（工业用表）
③ 准确度等级的确定 确定方法： 计算仪表满刻度相对误差，去掉“±”与“％”号, 便可以确定仪表的精度等级。
根据国家统一划分的准确度等级，选其中数值上 最为接近又比准确度大的准确度等级作为该仪表的 准确度等级。 仪表的精度等级一般用不同的符号标志在仪表面板上。

检测技术--1

检测技术--1
用仪表进行测量时，首先，对与被测物理量有确定函数关系 的几个量进行测量，将测量值代入函数关系式，经过计算得 到所需的结果，这种方法称为间接测量。 3、联立测量(也称组合测量) 在应用仪表进行测量时，若被测物理量必须经过求解联立方 程组，才能得到最后结果，则称这样的测量为联立测量。
返回
上页
下页
二、偏差式测量、零位式测量和微差式测量
➢与阶跃响应有关的指标 ➢与频率响应特性有关的指标
图1-5 两条典型的阶跃响应曲线 图1-6 对数幅频特性曲线
返回
上页
下页
1.2.4 动态响应分析的基本方法
瞬态响应的分析方法
用拉氏变换分析线性系统响应四个步骤：
➢ 建立网络的传递函数G(s)； ➢求输入量（激励）的拉氏变换，即输入的象 函数。 ➢由变换函数和输入的拉氏变换可求输出响应 的拉氏变换，即输出象函数。 ➢对响应的象函数求原函数，即进行拉氏反变 换，可得出输出的时间函数。
返回
上页
下页
1.2.5 典型环节的动态响应特性
一阶（惯性）系统的动态响应
➢一阶系统的零输入响应 ➢一阶系统的冲激响应（权函数） ➢一阶系统的阶跃响应 ➢一阶系统的频率响应特性
二阶（振荡）系统的动态响应
➢二阶系统的零输入响应 ➢二阶系统的冲激响应（权函数） ➢二阶系统的阶跃响应 ➢二阶系统的频率响应
Gs
Ys X s
bms m ams m
bm1s m1 am1s m1
... b1s b0 ... a1s a0
图1-4 二端口网络图
返回
上页
下页
1.2.3 传感器的动态特性指标
动态响应特性一般并不能直接给出其微分方程， 而是通过实验给出传感器与阶跃响应曲线和幅 频特性曲线上的某些特征值来表示仪器的动态 响应特性。

检测技术及仪表-1

检测技术及仪表-1

结论
由于绝对误差不能确切地反映出测量的准确度，所 以引出相对误差的概念。
返本节目录 返本章目录
（2）相对误差
测量结果的绝对误差与真值比值的百分数称为相
对误差，即：
x x0 100% x 100%
x0
x0
（3）引用误差
所谓引用误差，就是测量仪表的在量程范围内某 点的示值的绝对误差与其量程比值的百分数。
ymax 0.5%600 3 摄氏度
因为4摄氏度大于3摄氏度，所以不合格
1.2.3 误差的的分类 （按照产生的原因及其性质来分）
系统误差 大小和方向保持固定，或按一定规律变化的误差。 随机误差 各次测量误差的大小和方向没有规律性。但是，若对这 些误差进行大量统计，其出现是符合统计规律的。 疏忽误差 由于操作者的粗心大意或失误所造成的测量误差，称 为疏忽误差。
解：工艺允许相对误差为
工允

Δ工允 M
100%

4 100% 500 0

0.8%
去掉±和%后，该表的精度值为0.8，也是介于0.5 ～1.0之间，而0.5级表和1.0级表的允许误差δ表允分 别为±0.5%和±1.0%。应选择0.5级的仪表才能满 足工艺上的要求。
返本节目录 返本章目录
返本节目录 返本章目录
1.1.3 测量仪表的基本功能
1.变换功能 ：利用物质的物理、化学性质，把被测量转变成 便于测量、传输和处理的另一种物理量的过程。
2. 选择功能：实现测量，在设计制造仪表或变换元件时，应 使其具有选择的功能，即选择有用测量信号而抑制其他干 扰信号的功能。
3. 比较功能 4. 显示功能：测量仪表将测量结果指示或记录下来的功能。
重点：误差的表示形式、误差的分类。 难点：误差的表示形式。

传感器与检测技术完整版本

传感器与检测技术完整版本

.

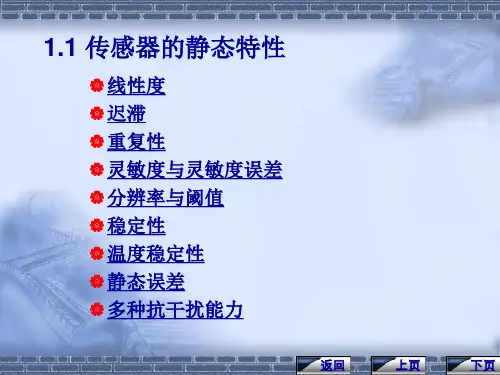

1、线性度 也称为非线性误差，是指在全量程范围内实际
特性曲线与拟合直线之间的最大偏差值与满量程输出值 之
比。反映了实际特性曲线与拟合直线的不吻合度或偏离程
度。
L
Lmax10% 0 YFS
.
2.迟滞。传感器在输入量由小到大（正行程）及输入量由大到小（反行程） 变化期间其输入输出特性曲线不重合的现象称为迟滞。即，对于同一大小的 输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。 传感器在全量程范围内最大的迟滞差值或最大的迟滞差值的一半与满量程输 出值之比称为迟滞误差，又称为回差或变差（最大滞环率）。
xmin 100% YFS
.
6．稳定性。稳定性有短期稳定性和长期稳定性之分。对于传感器常用长期 稳定性描述其稳定性。所谓传感器的稳定性是指在室温条件下，经过相当长 的时间间隔，传感器的输出与起始标定时的输出之间的差异。因此，通常又 用其不稳定度来表征传感器输出的稳定程度。
7．漂移。传感器的漂移是指在输入量不变的情况下，传感器输出量随着时 间变化，此现象称为漂移。产生漂移的原因有两个方面：一是传感器自身结 构参数；二是周围环境（如温度、湿度等）。
.
1.1.2传感器的组成
1、敏感元件 敏感元件是指传感器中能灵敏地直接感受或响应被测量（非电量，如位移、 应变）器件或元件。 2．转换元件 转换元件也称传感元件，是指传感器中能将敏感元件感受或响应的被测量 (非电量)转换成适于传输或测量的电量(电信号)的器件或元件。它通常不 直接感受被测量。 3.转换电路 作用是，将转换元件的输出量进行处理，如信号放大、运算调制等，使输 出量成为便于显示、记录、控制和处理的有用电信号或电量，如电压、电 流或频率等。 4．辅助电路 辅助电路就是指辅助电源，即交、直流. 供电系统。

自动检测技术及应用-检测技术的基本概念精选全文

自动检测技术及应用-检测技术的基本概念精选全文

n
xi / m
解：6个测量值中，2.90m明显是“坏
1
2.2000
值”，给予剔除，将剩下5个带有随机 2
2.2001
误差的测量值求算术平均值x=2.2000m 。 3
可以认为激光干涉测长仪的测量值为 4
相对真值A0=2.204m。
5 6
2.2002 2.1999 2.1998 2.9000
则算术平均值与真值x0之间的误差为系统误差,为负的 0.004m。因此必须在上述校验后,将该磁栅的基准向左调
零位式测量例3：自动平衡电桥
1－滑线电阻 2－电刷 3－指针 4－刻度尺 5－丝杆螺母传动 6－检零放大器 7－伺服电动机
零位式测量例4：
自动平衡电位差计式记录仪表
平衡时间： 小于1s
匀速走纸
微差式测量
微差式测量法是综合了偏位式测量法速度快 和零位式测量法准确度高的优点的一种测量方 法。这种方法预先使被测量与测量装置内部的 标准量取得平衡。当被测量有微小变化时，测 量装置失去平衡。用偏位式仪表指示出其变化 部分的数值。
接触式测量
非接触式测量
例：雷达测速
车载电子警察
离线测量
产品质量的 手工检验
离线测量
产品质量检验
电路板焊接质量检验
.
在线测量
在流水线上， 边加工，边检 测，可提高产 品的一致性和 加工准确度。
例：安装有直 线光栅的数控 机床，一边加 工一边测量直 径和螺纹,到 达设定值时自 动退刀。
防护罩内为测量行程的传感器
2）可能出现的最大绝对误差Δm为多少千帕？ 3）测量结果显示为0.70MPa时，可能出现的最大 示值相对误差γx。
解: 1）可能出现的最大满度相对误差可以从
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 检测技术的基本概念

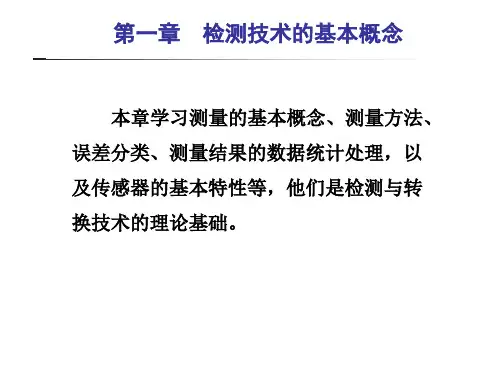

本章学习测量的基本概念、测量方法、 误差分类、测量结果的数据统计处理，以及 传感器的基本特性等，他们是检测与转换技 术的理论基础。

2021/1/26
1
第一节 检测技术的基本概念及方法
静态测量
2021/1/26
2
对缓慢变化的对 象进行测量亦属于静 态测量。
最高、最低
温度计
例：雷达测速
车载电子警察
2021/1/26
9
离线测量
2021/1/26
产品质量检验
10
在线测量
在流水线上，边加工，边检验， 可提高产品的一致性和加工精度。
2021/1/26
11
第二节 测量误差及分类
绝对误差：
Δ=Ax－Ａ0
(1-1)
某采购员分别在三家商店购买100kg大 米、10kg苹果、1kg巧克力，发现均缺少约 0.5kg，但该采购员对卖巧克力的商店意见 最大，是何原因？
2021/1/26
3
动态测量
地震测量 振动波形
2021/1/26
4
便携式仪表
可以显示波形 的便携式仪表
2021/1/26
5
直接测量
电子卡尺
2021/1/26
6
间接测量
对多个被测量进行测量，经过计算求得 被测量（阿基米德测量皇冠的比重）。
2021/1/26
7
接触式测量
2021/1/26
8
非接触式测量
2021/1/26
24
休息一下
2021/1/26
25
2021/1/26
18
产生粗大误差的一个例子
2021/1/26
19
2.系统误差：
系统误差也称装置误差，它 反映了测量值偏离真值的程度。 凡误差的数值固定或按一定规律 变化者，均属于系统误差。
系统误差是有规律性的，因 此可以通过实验的方法或引入修 正值的方法计算修正，也可以重 新调整测量仪表的有关部件予以 消除。
2021/1/26
20
3.随机误差
在同一条件下，多次测量同一被测量，有时 会发现测量值时大时小，误差的绝对值及正、负 以不可预见的方式变化，该误差称为随机误差， 也称偶然误差，它反映了测量值离散性的大小。 随机误差是测量过程中许多独立的、微小的、偶 然的因素引起的综合结果。
存在随机误差的测量结果中，虽然单个测量 值误差的出现是随机的，既不能用实验的方法消 除，也不能修正，但是就误差的整体而言，多数 随机误差都服从正态分布规律。
相对误差及精度等级
几个重要公式：
x
Ax
100%m 100 Am
1-2
1-3
1-4
仪表的准确度等级和基本误差
例：某指针式电压表的精度为2.5 级，用它来测量电压时可能产生的满度 相对误差为2.5% 。
2021/1/26
14
例：某指针式万 用表的面板如图 所示，问：用它 来测量直流、交 流（~）电压时， 可能产生的满度 相对误差分别为 多少？
2021/1/26
21
随机误差的正态分布规律
次 数 统 计
长度相对测量值
2021/1/26
22
随机事例的几个例子
彩票摇奖
2021/1/26
23
4.动态误差
当被测量随时间迅速变化 时，系统的输出量在时间上不 能与被测量的变化精确吻合， 这种误差称为动态误差。
由心电图仪放大器 带宽不够引起的动 态误差
2021/1/26
15
例：用指针式万用 表的10V量程测量 一只1.5V干电池的 电压，示值如图所 示，问：选择该量 程合理吗？
2021/1/26
16
用2.5V量程 测量同一只1.5V 干电池的电压， 与上图比较，问 示值相对误差哪 一个大？
2021/1/26
17
误差产生的因素：1.粗大误差
明显偏离真值的误差称为粗大误差，也 叫过失误差。粗大误差主要是由于测量人员 的粗心大意及电子测量仪器受到突然而强大 的干扰所引起的。如测错、读错、记错、外 界过电压尖峰干扰等造成的误差。就数值大 小而言，粗大误差明显超过正常条件下的误 差。当发现粗大误差时，应予以剔除。
