环氧沥青防水粘结层材料组分要求

路面环氧沥青防水粘结层施工技术一、环氧沥青路面简介沥青因良好的矿物附着力和粘弹性而被广泛应用于铺设道路,而较差的高低温性能导致其极易破坏而影响其使用性能.因此,对沥青进行改性以改善其性能来满足不同场合和环境条件下的使用需要势在必行.用环氧树脂来改性沥青是目前研究的热点之一.环氧树脂改性时,加入沥青中的环氧树脂与固化剂发生的固化反应后形成网状结构固化物;而沥青分子将分散于这一环氧树脂的网状结构中,形成不可逆的固化物,从而赋予沥青以优良的物理、力学性能.而这种改性所得到的环氧沥青材料从根本上改变了沥青的热塑性性质,其新的性能使得环氧沥青在路面铺装的工程中有着十分优异的特性：强度高、刚度大、韧性好;优良的抗疲劳性能;良好的层间结合能力;良好的温度稳定性和良好的耐腐蚀性.它是钢桥面铺装、路面磨耗层、超重载交通道路的理想筑路材料,具有广泛的应用前景.二、环氧沥青防水粘结层的施工工艺环氧沥青防水粘结层施工工艺包括：(混凝土)路面面清扫、非喷洒区防护、原材料准备、防水粘结层材料洒布、碎石撒布等.1、施工条件(1)路面(混凝土强度)应达到技术规范要求.(2)路面应保证平整、干燥、清洁、无水泥浮浆、无漏筋现象.(3)施工环境温度应高于10℃,应尽量避免施工期间出现雨、雾天气.铺装施工监控2、路面清洁首先用扫帚或森林灭火器对路面浮尘、杂物清除,并对凸出(混凝土)路面的结构物侧面采用人工清除.清扫后应达到无水泥浮浆及浮尘要求.清扫后应封闭交通,保证路面不再受污染.每次的清洁范围,应略大于粘结料的喷洒范围.3、非喷洒区的防护凡与铺装层接触的部位都属喷洒区.当天的喷洒区要与次日铺装层的施工区相对应,且喷洒区边缘要比铺装区边缘多出2~3厘米.为避免与铺装层接触以外的部位(如缘石和护栏座的大部分面积)遭受污染,这些部位应采用塑料薄膜和胶粘带事先覆盖.环氧改性乳化沥青4、粘结料准备采用专用的环氧沥青补给车将已预热过的(120℃保温)环氧沥青运至施工现场,加入到智能化沥青洒布车中.材料喷洒施工5、喷洒智能化沥青洒布车进入施工现场前用吹风机进行除尘.按设计要求在智能化沥青洒布车上通过计量装置设定A组与B组料混合比,达到计量准确,混合均匀.环氧沥青防水粘结层喷洒应均匀,并且保证喷洒量达到设计要求.喷洒粘结料前作业区内要保持干燥.喷洒区边缘应保持横平竖直(采用两侧挡板法).路缘石、落水口、护栏座等的外侧垂直面上,在喷洒时,要求一并喷洒,对未喷洒到的部位,可用人工补涂.粘结料喷洒后如遭雨淋,必须经太阳晾晒或风干,确认干燥后,对粘结料进行检查,若有必要,可再适量补洒一层粘结料,再进行铺装层施工6、碎石撒布为防止铺装层施工中机具发生粘轮,环氧沥青喷洒一定工作面后即采用碎石撒布车进行等粒径碎石撒布,碎石粒径为10米米左右,撒布覆盖率应达到60％~70％.施工过程中,确保碎石撒布均匀,对撒布不均匀路段应进行人工补撒.7、验收施工结束后,先由施工队的质检员自检,合格后报项目部的质检员检测,然后报监理和业主验收.8、后续施工工序环氧沥青防水粘结层喷洒后应在4~7天内进行铺装层作业,如因故不能在预定时间内进行铺装施工,则需在铺装层施工前重新喷洒粘结料.施工工艺流程图见下图：环氧沥青防水粘结层材料施工设备有智能化环氧沥青自动洒布车、专用清扫车、环氧沥青补给车、环氧沥青加热储存罐、石料筛分机以及森林灭火吹风机、空压机、发电机等辅助设备.现将其中主要设备介绍如下.三、环氧沥青防水粘结层材料施工设备洒布车(1)智能化环氧沥青自动洒布车由于环氧沥青防水粘结层材料的两组分需要在规定的温度下,并且按照一定的比例进行混合均匀后,均匀喷洒在桥面上.采用智能化环氧沥青自动洒布车可以实现两种组分的精确控温加热及保温.采用精密计量装置可以对两种组分进行精确计量,能够保证两种组分始终以恒定比例进行混合,并且可以快速混合充分并均匀喷洒在桥面.相比国外该类型材料施工设备,本设备可以实现环氧沥青防水粘结层材料的智能化自动洒布,自动化程度和工作效率极高,受人为因素干扰小,有力保证了环氧沥青防水粘结层材料优异性能的实现.(2)环氧沥青施工补给车环氧沥青施工补给车,可以实现环氧沥青防水材料的施工过程中不间断补给,从而减少智能洒布车回程加料的时间,保证施工过程连续流畅,实现工序间无缝衔接.。

环氧沥青防水粘结层材料是一种采用热固性环氧树脂和石油沥青及其他助剂等组成的一种高性能防水粘结层材料。

撒布后的环氧沥青材料在上沥青面层施工过程中发生化学反应，从而形成不可逆、不融化、不流动的空间网络结构，使得上面的沥青面层与下面的钢桥面或混凝土桥面层牢牢粘结在一起。

因此，相比较一般桥面防水层材料，环氧沥青防水粘结层材料具有双重功效，即具有优异的防水性能,具有特佳的粘结性能。

试验检测表明，环氧沥青防水粘结层材料与混凝土的粘附强度较高。

即使在温度较高时，环氧沥青粘结层仍具有一定的强度，可以满足我国夏季的高温恶劣环境要求。

环氧沥青防水粘结层材料具有较好的低温变形能力，可以满足我国大部分地区的冬季低温要求。

环氧沥青防水粘结材料可以抵抗酸、碱、盐及柴油等恶劣环境的侵蚀，可以用于跨海大桥、东部沿海地区的桥梁设施，城市地铁及隧道工程,还可以用于沿海的码头、船坞等结构物的防护。

此外，针对大跨径钢桥变形大的特点，开发的环氧沥青钢桥面防水粘结层具有较高的粘结强度和变形性能，可以满足大跨径钢桥桥面防水粘结的要求。

一、环氧沥青防水粘结层材料组分要求环氧沥青防水粘结层材料是一种采用热固性环氧树脂和石油沥青及其他助剂等组成的一种防水粘结层材料，一般分为A组分和B组分，材料技术要求如下。

1、A组分应符合下表1规定。

表1 环氧沥青防水粘结层A组分的技术要求2、B组分应符合表2规定。

表2环氧沥青防水粘结层B组分的技术要求二、环氧沥青防水粘结层材料要求2、1混凝土桥面环氧沥青防水粘结层材料应符合表3和表4规定。

表3混凝土桥面环氧沥青粘结层材料技术要求注：环氧沥青防水粘结层材料性能抽检应依每个批次产品进行。

表4混凝土桥面环氧沥青防水粘结层技术要求*注：实测值小于标准值时，若拉拔断面位于非粘结层面为合格，拉拔断面位于粘结层面为不合格。

环氧沥青喷洒一定工作面后应撒布防粘轮碎石，碎石材质要求与沥青摊铺混合料碎石要求一致，碎石粒径5-10mm左右，碎石撒布量5～8kg/m2。

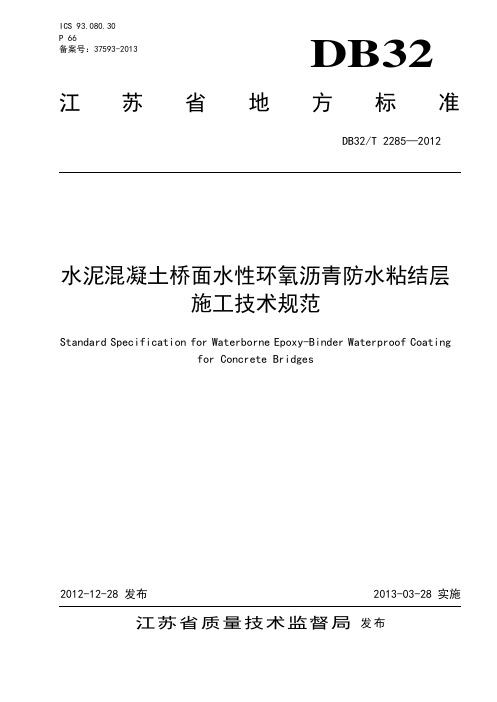

ICS 93.080.30P 66备案号：37593-2013 DB32江苏省地方标准DB32/T 2285—2012水泥混凝土桥面水性环氧沥青防水粘结层施工技术规范Standard Specification for Waterborne Epoxy-Binder Waterproof Coatingfor Concrete Bridges2012-12-28 发布2013-03-28 实施江苏省质量技术监督局发布前言江苏省交通部门针对水泥混凝土桥面铺装进行了大量课题研究和实践工程推广应用，研究和工程实践表明，防水粘结层是桥面铺装体系的关键层位，水性环氧沥青防水粘结层具有良好的路用性能和施工性能，其应用可以提高桥面铺装的整体性能，延长桥面铺装使用质量。

为了明确水性环氧沥青防水粘结层选择标准，便于加强施工质量管理，特制定本标准。

本标准按GB/T1.1-2009《标准化工作导则第1 部分：标准的结构和编写规则》的规定编制。

本标准依据中华人民共和国交通行业标准JT/T535-2004《路桥用水性沥青基防水涂料》编写。

本标准由江苏省交通运输厅提出并归口。

本标准起草单位：江苏省交通工程建设局、江苏省交通科学研究院股份有限公司。

本标准主要起草人：黄健、张志祥、吴春颖、陈李峰、杨建忠、李爱芳、刘爱华、刘开琼、刘强。

Ⅰ水泥混凝土桥面水性环氧沥青防水粘结层施工技术规范1 范围本标准规定了水性环氧沥青水泥混凝土桥面防水粘结层材料的外观、蒸发残留物、黏度、比重、柔韧性、耐热性、不透水性、粘结性、剪切等相关性能的技术要求和试验方法。

本标准适用于以水泥混凝土为基面的道路桥梁应用的水性环氧沥青防水粘结层，包括材料性能、施工工艺及质量检测评价；隧道路面的应用可参照本标准实施。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

阐述环氧沥青混凝土钢桥面铺装操作环氧沥青混凝土和普通混凝土不同，是一种利用熔融的环氧沥青加入砂和碎石搅拌成的混凝土。

目前环氧沥青混凝土已被广泛运用，我国第一座采用该材料做桥面的钢桥是南京长江二桥。

近几年，环氧沥青混凝土已经显示出强度大、耐疲劳、抗腐蚀等多种优势，日益受到青睐。

但同时，弊端也日渐凸显，其性能对施工条件要求非常苛刻。

如果把握施工过程中的各个环节，发挥其性能的最大值，意义非凡。

本文将结合国内几座钢桥桥面的铺装实际，对其的操作进行详细阐述。

1选材要求1.1环氧沥青环氧沥青是由环氧树脂和石油沥青加固化剂，按照一定比例配制而成的。

我国的该施工材料都是从美国的ChemCo System公司进口的。

由于其价格昂贵，对相关的操作人员和管理人员都是必须进行相应培训，合格后才可上岗。

环氧沥青根据其成分环氧树脂、石油沥青加固化剂的不同配制方法，可以配制成粘结层材料（Id型）、结合材料（V型）两种。

Id型、V型的质量比分别为100：445、100：585；抗拉强度分别为6.9MPa、1.5 MPa；热固性均是不融化；膨胀比分别为≤3.0、≤3.5；浸耗率都是≤35[1]。

两种型号的环氧化剂在铺装时有不同的用途。

1.2集料在选择集料方面，最好选用没有分化的非酸性矿石，同时该矿石需为表面100%为破碎面。

使集料达到以下要求：1压碎值≤12%；2磨耗损失≤22.0%；3视密度≥2.65m3；4吸水率≤1.5%；5粘结力≥4级；6坚固性≤5%；7磨光值≥48BPN；8抗压强度≥120MPa；9针片装含量≤5%。

最后，根据碎块的直径大小，将其分为6类分别装袋。

1.3矿粉在选择矿粉方面，必须保证干燥、洁净，多由石灰岩的碱性石料，且至少需包含90%的炭素钙。

其他具体指标如下：1视密度≥2.5m3；2含水量≤1%；3亲水系数≤1；4碳酸钙含量≥85%；5塑性指数≤4；6外观无结块。

在储存时，必须防潮。

2混合料組成设计在开始前，需要采用马歇尔实验法确定沥青用量。

环氧沥青防水涂料执行标准
环氧沥青防水涂料是双组份高聚物分子改性材料，具有高强度、高粘结力、高密封性和耐久性的特点，可形成无缝防水层，冷施工、无接缝、易操作、施工效率高，对环境友好，符合环保要求。

环氧沥青防水涂料执行标准有：
1.JG/T 188-2013 。

是中国建筑工程标准化协会发布的关于环氧沥青防水涂
料施工与验收规范的标准。

2.JC/T 2051-2013 。

是中国建筑材料工业标准化研究院发布的关于环氧沥青
防水涂料施工技术规程的标准。

3.CJ/T 234-2014 。

是中国石化标准设计研究院发布的关于环氧沥青防水涂
料施工质量验收规范的标准。

4.GB/T 27806-2011 。

是环氧沥青防腐涂料的标准。

环氧沥青防水涂料适用于各种建筑结构的屋面、墙体、地面、地下室、冷库、桥梁、水池等工程的防水、防渗、防潮、隔气等工程，特别适用于对环境条件相对恶劣的环境工程和易变形部位的防水工程。
