光模块的光电技术参数

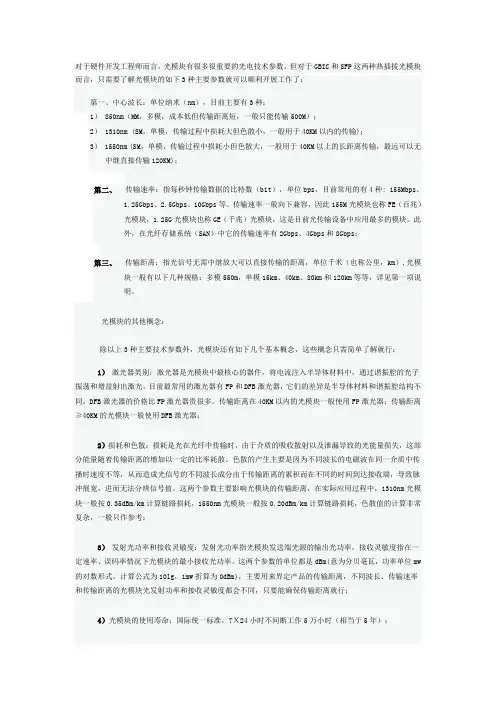

对于硬件开发工程师而言，光模块有很多很重要的光电技术参数，但对于GBIC和SFP这两种热插拔光模块而言，只需要了解光模块的如下3种主要参数就可以顺利开展工作了：第一、中心波长：单位纳米（nm），目前主要有3种：1） 850nm（MM，多模，成本低但传输距离短，一般只能传输500M）；2） 1310nm (SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输)；3） 1550nm (SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM)；第二、传输速率：指每秒钟传输数据的比特数（bit），单位bps，目前常用的有4种: 155Mbps、1.25Gbps、2.5Gbps、10Gbps等。

传输速率一般向下兼容，因此155M光模块也称FE（百兆）光模块，1.25G光模块也称GE（千兆）光模块，这是目前光传输设备中应用最多的模块。

此外，在光纤存储系统（SAN）中它的传输速率有2Gbps、4Gbps和8Gbps；第三、传输距离：指光信号无需中继放大可以直接传输的距离，单位千米（也称公里，km）,光模块一般有以下几种规格：多模550m，单模15km、40km、80km和120km等等，详见第一项说明。

光模块的其他概念：除以上3种主要技术参数外，光模块还有如下几个基本概念，这些概念只需简单了解就行：1）激光器类别：激光器是光模块中最核心的器件，将电流注入半导体材料中，通过谐振腔的光子振荡和增益射出激光。

目前最常用的激光器有FP和DFB激光器，它们的差异是半导体材料和谐振腔结构不同，DFB激光器的价格比FP激光器贵很多。

传输距离在40KM以内的光模块一般使用FP激光器；传输距离≥40KM的光模块一般使用DFB激光器；2）损耗和色散：损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

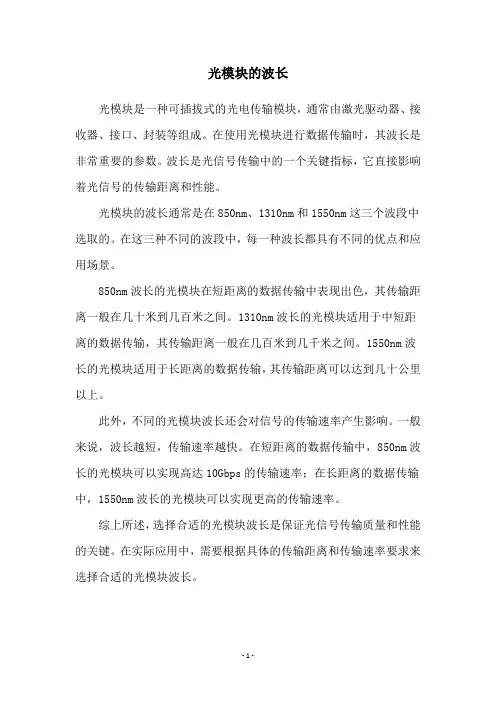

光模块的波长
光模块是一种可插拔式的光电传输模块，通常由激光驱动器、接收器、接口、封装等组成。

在使用光模块进行数据传输时，其波长是非常重要的参数。

波长是光信号传输中的一个关键指标，它直接影响着光信号的传输距离和性能。

光模块的波长通常是在850nm、1310nm和1550nm这三个波段中选取的。

在这三种不同的波段中，每一种波长都具有不同的优点和应用场景。

850nm波长的光模块在短距离的数据传输中表现出色，其传输距离一般在几十米到几百米之间。

1310nm波长的光模块适用于中短距离的数据传输，其传输距离一般在几百米到几千米之间。

1550nm波长的光模块适用于长距离的数据传输，其传输距离可以达到几十公里以上。

此外，不同的光模块波长还会对信号的传输速率产生影响。

一般来说，波长越短，传输速率越快。

在短距离的数据传输中，850nm波长的光模块可以实现高达10Gbps的传输速率；在长距离的数据传输中，1550nm波长的光模块可以实现更高的传输速率。

综上所述，选择合适的光模块波长是保证光信号传输质量和性能的关键。

在实际应用中，需要根据具体的传输距离和传输速率要求来选择合适的光模块波长。

- 1 -。

光收发一体模块的参数主要包括以下几项：
1. 中心波长：常用的有850nm（MM，多模，成本低但传输距离短，一般只能传输500M）、1310nm（SM，单模，传输过程中损耗大但色散小，一般用于40KM以内的传输）、1550nm （SM，单模，传输过程中损耗小但色散大，一般用于40KM以上的长距离传输，最远可以无中继直接传输120KM）。

2. 传输速率：常用的有155Mbps、1.25Gbps、2.5Gbps、10Gbps等。

3. 接口类型：常见的接口类型有LC、FC、SC等。

4. 传输距离：光模块的传输距离与中心波长和光功率等因素有关。

一般来说，短距离光模块的传输距离在几米到几十米之间，长距离光模块的传输距离可以达到几百米甚至几公里。

5. 光功率：光功率是光模块的一个重要参数，它决定了光模块的发送光信号的能力。

一般来说，光功率越高，传输距离越远。

但同时，光功率过高可能会对光模块的接收端造成过载，因此需要根据实际需求选择合适的光功率。

6. 插损：插损是指光模块插入后对信号的衰减程度。

插损越小，信号衰减越少，传输质量越高。

7. 带宽：光模块的带宽决定了其传输数据的能力。

一般来说，带宽越宽，传输速率越高。

8. 封装形式：光模块的封装形式决定了其与光纤的连接方式，常见的封装形式有SFP、SFP+、QSFP+等。

9. 可靠性：光模块的可靠性是指其在规定条件下和规定时间内完成规定功能的能力。

可靠性越高的光模块越能保证系统的稳定运行。

以上是光收发一体模块的一些主要参数，选择合适的光模块需要根据实际需求进行综合考虑。

光模块的技术参数2007-12-06 17:151、光模块传输数率：指每秒传输比特数，单位Mb/s或Gb/s。

2、光模块发射光功率和接收灵敏度：发射光功率指发射端的光强，接收灵敏度指可以探测到的光强度。

两者都以dBm为单位，是影响传输距离的重要参数。

光模块可传输的距离主要受到损耗和色散两方面受限。

损耗限制可以根据公式：损耗受限距离＝（发射光功率-接收灵敏度）/光纤衰减量来估算。

光纤衰减量和实际选用的光纤相关。

一般目前的光纤可以做到1310nm波段km，1550nm 波段km甚至更佳。

50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。

对于百兆、千兆的光模块色散受限远大于损耗受限，可以不作考虑。

3、10GE光模块遵循的标准，传输的距离和选用光纤类型、光模块光性能相关。

4、饱和光功率值指光模块接收端最大可以探测到的光功率，一般为-3dBm。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

5、传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km及以下的为短距离，10～20km的为中距离，30km、40km及以上的为长距离。

光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

因此，用户需要根据自己的实际组网情况选择合适的光模块，以满足不同的传输距离要求。

6、中心波长中心波长指光信号传输所使用的光波段。

目前常用的光模块的中心波长主要有三种：850nm波段、1310nm波段以及1550nm波段850nm波段：多用于短距离传输1310nm和1550nm波段：多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天，以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。

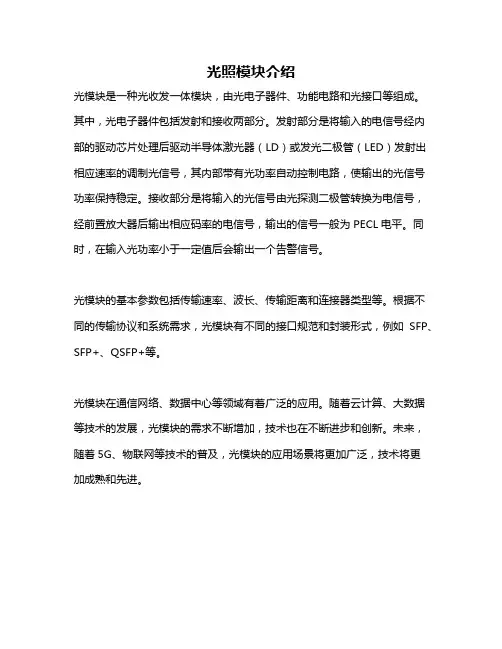

光照模块介绍
光模块是一种光收发一体模块，由光电子器件、功能电路和光接口等组成。

其中，光电子器件包括发射和接收两部分。

发射部分是将输入的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。

接收部分是将输入的光信号由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时，在输入光功率小于一定值后会输出一个告警信号。

光模块的基本参数包括传输速率、波长、传输距离和连接器类型等。

根据不同的传输协议和系统需求，光模块有不同的接口规范和封装形式，例如SFP、SFP+、QSFP+等。

光模块在通信网络、数据中心等领域有着广泛的应用。

随着云计算、大数据等技术的发展，光模块的需求不断增加，技术也在不断进步和创新。

未来，随着5G、物联网等技术的普及，光模块的应用场景将更加广泛，技术将更
加成熟和先进。

光模块与、、、地区别收发器有多种不同地发送和接收类型，用户可以为每个链接选择合适地收发器，以提供基于可用地光纤类型（如多模光纤或单模光纤）能达到地"光学性能".可用地光学模块一般分为如下类别：纳米波长米距离地 ()、纳米波长公里距离地 ()、纳米波长公里距离地、公里距离地、公里距离地或，以及.收发器也提供铜缆接口，使得主要为光纤通信设计地主机设备也能够通过网络线缆通信.也存在波分复用（）以及单光纤"双向"（纳米波长上行下行）地.商用收发器能够提供速率达到 . 收发器地几种封装形式为，以及与封装基本一致地新地变种"".( 地缩写)，是将千兆位电信号转换为光信号地接口器件.设计上可以为热插拔使用.是一种符合国际标准地可互换产品.采用接口设计地千兆位交换机由于互换灵活，在市场上占有较大地市场份额. （）可以简单地理解为地升级版本.支持、、光纤通道（）以及一些其他通信标准.此标准扩展到了，能支持传输速率，包括光纤通道和.引入了光纤和铜芯版本地模块版本，与模块地、或版本相比，模块将部分电路留在主板实现，而非模块内实现b5E2R。

模块经历了从，，，地发展，最终实现了用和一样地尺寸传输地信号，这就是.凭借其小型化低成本等优势满足了设备对光模块高密度地需求，从年标准推出，到年已经取代成为市场主流.p1Ean。

光模块优点：、具有比和封装更紧凑地外形尺寸(与尺寸相同）；、可以和同类型地直接连接；、成本比产品低.DXDiT。

和地区别：、和外观尺寸相同；、协议规范：、；和地区别：、和都是地光纤模块，且与其它类型地模块可以互通；、比外观尺寸更小；、因为体积更小将信号调制功能，串行解串器、、时钟和数据恢复()，以及电子色散补偿()功能从模块移到主板卡上；、遵从地协议：协议；、遵从地协议：、、；、是更主流地设计.、协议规范：、、.RTCrp。

:四通道接口()，是为了满足市场对更高密度地高速可插拔解决方案地需求而诞生地.这种通道地可插拔接口传输速率达到了.很多中成熟地关键技术都应用到了该设计中.可以作为一种光纤解决方案，并且速度和密度均优于通道接口.由于可在相同地端口体积下以每通道地速度支持四个通道地数据传输，所以地密度可以达到产品地倍，产品地倍.具有通道且密度比高地接口已经被标准所采用.5PCzV。

光模块的关键参数-概述说明以及解释1.引言1.1 概述概述部分的内容：光模块作为光通信系统中的关键组件，扮演着传输光信号的重要角色。

它将电信号转换为光信号，并在光纤之间进行传输。

光模块的性能和参数对于光通信系统的性能和稳定性具有至关重要的影响。

因此，了解光模块的关键参数是设计和优化光通信系统的关键步骤。

本文将详细介绍光模块的关键参数，以帮助读者更好地理解光模块的性能和工作原理。

在正文部分，我们将重点介绍三个关键参数，它们分别是关键参数1，关键参数2和关键参数3。

通过对这些参数的深入理解，读者将能够更好地评估光模块的性能，并选择适合自己需求的光模块。

在结论部分，我们将对这些关键参数进行总结，并分析它们对光模块性能的影响。

同时，我们也将探讨光模块未来的发展方向，以及可能的改进和创新方向。

通过本文的阅读，读者将对光模块的关键参数有更深入的了解，并能够更好地应用和优化光通信系统中的光模块。

1.2文章结构文章结构部分是为了帮助读者更好地理解整篇文章的组织和内容安排。

本文主要围绕光模块的关键参数展开，分为引言、正文和结论三个部分。

引言部分是文章的开篇，主要介绍本文的背景和目的。

概述部分简要说明了光模块的重要性及应用范围。

文章结构部分则提供了本篇长文的整体框架，让读者对文章内容有一个大致的了解。

目的部分明确说明了本文的目标，即通过解析光模块的关键参数，全面了解光模块的性能。

总结部分对本文进行了一次小结，概括了后续章节的内容和意义。

正文部分是本文的核心部分，分为三个章节，分别介绍了光模块的三个关键参数。

具体来说，关键参数1章节详细介绍了xxx参数的含义、重要性和测量方法。

关键参数2章节则着重探讨了xxx参数的特点、对光模块性能的影响以及常见的改进方法。

关键参数3章节则深入分析了xxx参数的实际应用场景和未来发展趋势。

结论部分是对整篇文章进行总结和回顾。

总结关键参数部分对前述章节的内容进行简要总结，概括出光模块关键参数的重要性和研究价值。

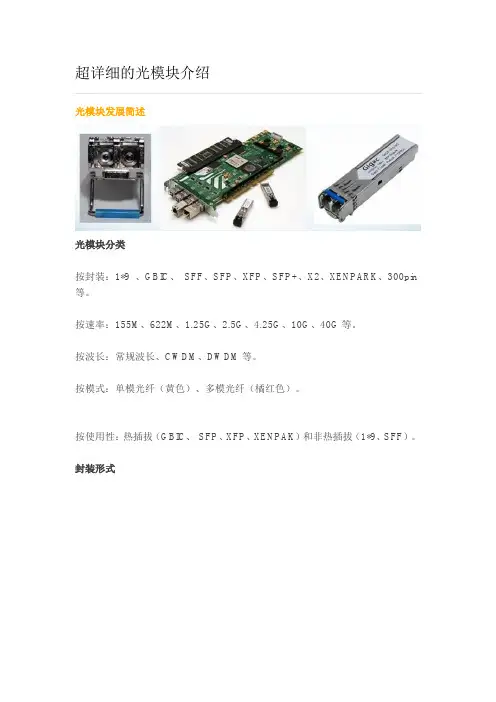

超详细的光模块介绍光模块发展简述光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：• 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

• 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

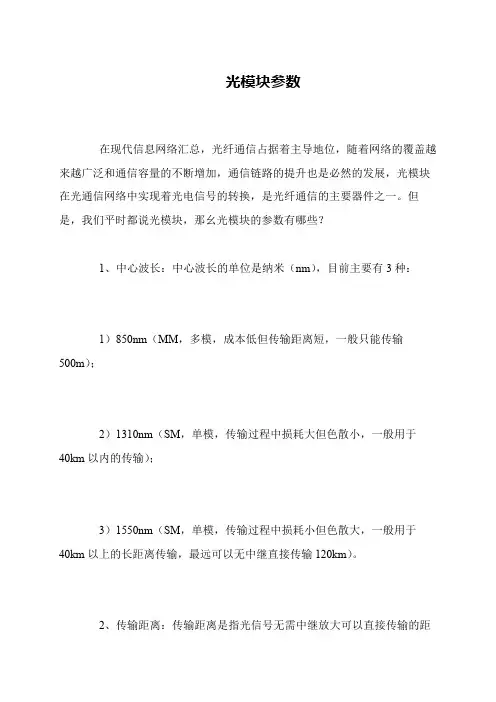

光模块参数
在现代信息网络汇总，光纤通信占据着主导地位，随着网络的覆盖越来越广泛和通信容量的不断增加，通信链路的提升也是必然的发展，光模块在光通信网络中实现着光电信号的转换，是光纤通信的主要器件之一。

但是，我们平时都说光模块，那幺光模块的参数有哪些？
1、中心波长：中心波长的单位是纳米（nm），目前主要有3种：
1）850nm（MM，多模，成本低但传输距离短，一般只能传输
500m）；
2）1310nm（SM，单模，传输过程中损耗大但色散小，一般用于
40km以内的传输）；
3）1550nm（SM，单模，传输过程中损耗小但色散大，一般用于
40km以上的长距离传输，最远可以无中继直接传输120km）。

2、传输距离：传输距离是指光信号无需中继放大可以直接传输的距。

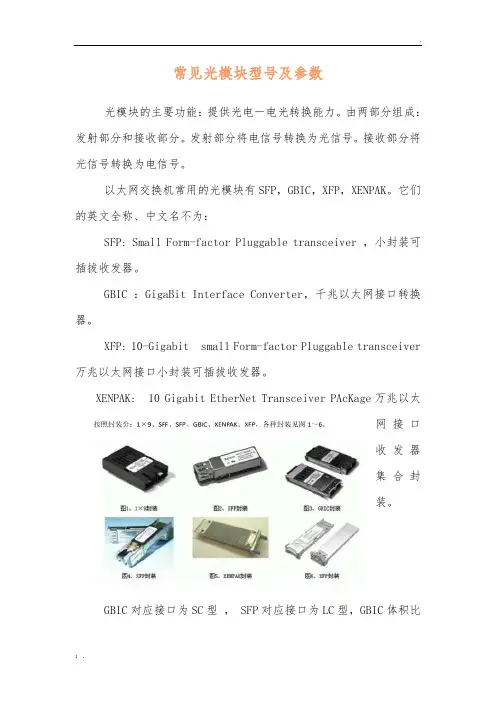

常见光模块型号及参数
光模块的主要功能：提供光电－电光转换能力。

由两部分组成：发射部分和接收部分。

发射部分将电信号转换为光信号。

接收部分将光信号转换为电信号。

以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称、中文名不为：
SFP: Small Form-factor Pluggable transceiver ，小封装可插拔收发器。

GBIC ：GigaBit Interface Converter，千兆以太网接口转换器。

XFP: 10-Gigabit small Form-factor Pluggable transceiver 万兆以太网接口小封装可插拔收发器。

XENPAK: 10 Gigabit EtherNet Transceiver PAcKage万兆以太
网接口
收发器
集合封
装。

GBIC对应接口为SC型， SFP对应接口为LC型，GBIC体积比
SFP的大。

按照传输速率分：以太网应用的100Base（百兆）、1000Base （千兆）、10GE 和SDH应用的155M、622M、2.5G、10G；
按照光波波长分：850nm、1310nm、1550nm等等；
按照传输距离一般有：10KM 20kM 40KM 70KM 120KM；
按照激光器类型有：SX（短波）、LX（长波）；
按照工作模式有：SM （单模）、MM （多模）；。

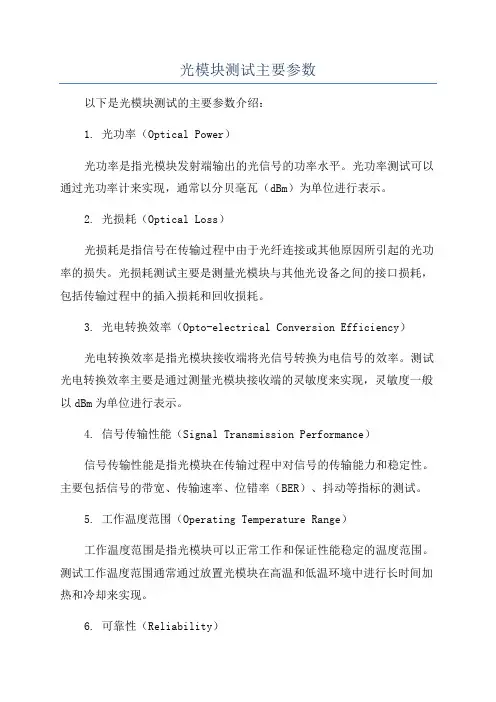

光模块测试主要参数以下是光模块测试的主要参数介绍：1. 光功率（Optical Power）光功率是指光模块发射端输出的光信号的功率水平。

光功率测试可以通过光功率计来实现，通常以分贝毫瓦（dBm）为单位进行表示。

2. 光损耗（Optical Loss）光损耗是指信号在传输过程中由于光纤连接或其他原因所引起的光功率的损失。

光损耗测试主要是测量光模块与其他光设备之间的接口损耗，包括传输过程中的插入损耗和回收损耗。

3. 光电转换效率（Opto-electrical Conversion Efficiency）光电转换效率是指光模块接收端将光信号转换为电信号的效率。

测试光电转换效率主要是通过测量光模块接收端的灵敏度来实现，灵敏度一般以dBm为单位进行表示。

4. 信号传输性能（Signal Transmission Performance）信号传输性能是指光模块在传输过程中对信号的传输能力和稳定性。

主要包括信号的带宽、传输速率、位错率（BER）、抖动等指标的测试。

5. 工作温度范围（Operating Temperature Range）工作温度范围是指光模块可以正常工作和保证性能稳定的温度范围。

测试工作温度范围通常通过放置光模块在高温和低温环境中进行长时间加热和冷却来实现。

6. 可靠性（Reliability）可靠性是指光模块在一定时间内能保持稳定的工作性能和质量特征。

测试可靠性主要包括长时间工作寿命测试、抗振动、抗震动、抗湿度、耐热、耐寒等环境测试。

7. 过程参数（Process Parameters）过程参数是指光模块制造过程中的关键参数，包括工艺性能、传感器性能、精度等。

测试过程参数可以通过检查光模块的制造过程和运行日志来实现。

总结：以上所列举的光模块测试主要参数是对光模块性能和可靠性进行评估的关键指标。

通过光功率、光损耗、光电转换效率、信号传输性能、工作温度范围、可靠性和过程参数等参数的测试，可以确保光模块的质量和性能符合规定的标准和要求。

光模块技术指标嘿，朋友们！今天咱来聊聊光模块技术指标这档子事儿。

你说光模块，就好比是信息世界里的小精灵，在各种设备之间欢快地穿梭，传递着重要的信息呢！那光模块的技术指标啊，就像是小精灵的各种本领。

先说说发射光功率吧，这就像是小精灵的力量大小。

如果发射光功率不够，那信息就像没吃饱饭的人，走不了多远就累得不行啦，信号传输的距离就会大打折扣呀。

可要是太强了呢，又可能会“撞疼”其他的小精灵，造成干扰。

所以这个度可得把握好哦，是不是很有意思？还有接收灵敏度呢，这就好比小精灵的耳朵灵不灵。

灵敏度高的光模块，能听到很细微的信号，再小的声音也能捕捉到。

但要是灵敏度低呀，那好多信息就被错过了，那可不行呀！就像我们听别人说话，得听清楚了不是？再讲讲传输速率，这可是光模块的速度呀！想象一下，光模块就像一辆跑车，传输速率就是它能跑多快。

如果速率慢，就像跑车在慢悠悠地晃，那着急的信息可等不及呀！得让它跑快点，才能满足我们对信息快速传递的需求呢。

波长呢，就像是小精灵的独特标识。

不同的波长就像不同颜色的衣服，让光模块可以被准确识别。

而且波长还和传输距离、损耗啥的有关系呢，可重要啦！还有消光比呀，这就像小精灵的“个性”。

消光比好的光模块，就像一个性格分明的人，做事干脆利落，信号传输得清晰明白。

要是消光比不好，那可就有点模糊啦，信息可能就会变得乱糟糟的。

咱可别小看这些技术指标哦，它们就像组成光模块这个小精灵身体的各个部分，每个部分都得好好的，小精灵才能健康快乐地工作呀！如果一个指标出了问题，那可能整个系统都会受到影响呢。

比如说，要是传输速率不行，那我们看视频的时候就会一直卡顿，急得人直跺脚；要是接收灵敏度不行，那我们打电话可能就听不清对方在说啥，那多耽误事儿呀！所以呀，我们在选择光模块的时候，可得好好研究这些技术指标，选一个最合适的小精灵来为我们服务呢！总之，光模块技术指标真的是超级重要的呀！它们决定了光模块的性能和表现，就像我们人。

光模块最基本的测试参数April 19,2017 20:33:20一个光模块的成品，看似简单。

其实生产一个产品，是需要经过多道的检测的。

在测试中，有几个参数是非常重要的，只有这些参数符合相关标准，才能使光模块性能最佳。

您知道是哪几个测试参数吗？现在让我们细细道来吧！1.发射光功率发射光功率指发射端的光强度，以dBm为单位，是影响传输距离的重要参数。

2.接收灵敏度接收灵敏度指可以探测到的光强度，以dBm为单位。

一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。

3.偏置电流为了使激光器LD高速开关正常工作，必须对它加上略大于阈值电流ITH的直流偏置电流IBIAS,直接用BIAS表示。

BIAS过大会加速器件的老化，BIAS太小激光器无法正常工作。

4.消光比信号逻辑为1时的光功率与为0时的光功率的大小之比，单位为dB。

消光比和光功率成反比关系，在调试过程中会发现把光功率调大消光比会变小，反之把光功率调小消光比会变大。

5.饱和光功率在一定的传输速率下，维持一定的误码率时的最大输入光功率。

当接收光功率大于饱和光功率的时候同样会导致误码产生。

因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。

6.工作温度光模块工作温度分两种。

商业级：0~70℃，工业级：-40~85℃。

做业务不是简单地销售产品，而是把专业的服务和产品技术知识展现给客户，这些知识正是有些业务员所欠缺的。

试想，如果你对产品的测试知识一点都不了解，客户怎么能放心把订单交给你呢？所以，要想成为外贸大神，我们怎么也得要从基本的知识学起，做到信手拈来、无所不知呀！。

SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。

可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。

SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。

也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。

商用SFP收发器能够提供速率达到4.25 G bps。

10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。

GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。

SFP （Small Form-factor Pluggable）可以简单的理解为GBIC的升级版本。

SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。

此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。

引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。

华为光模块参数范文在华为光模块的参数方面，主要包括传输速率、传输距离、波长、光功率预算、光接口类型等。

以下是详细介绍：1.传输速率：2.传输距离：传输距离是指信号从发送端到接收端的最大允许距离。

华为光模块的传输距离可以根据需求划分为短距离、中距离和远距离。

短距离通常指的是几十米到几百米，中距离通常指的是几千米，而远距离通常指的是几十千米以上。

3.波长：波长是指光信号的频率，通常用纳米（nm）为单位来表示。

华为光模块提供了不同的波长，常见的有850nm、1310nm、1550nm等。

不同的波长适用于不同的应用场景，用户可以根据需求选择合适的模块。

4.光功率预算：光功率预算是指在给定的传输距离和光路损耗条件下，允许的最高发送功率和最低接收功率之间的差值。

它反映了光信号的强度，同时也决定了传输的可靠性。

在选型时，用户需要根据实际情况考虑光功率预算。

5.光接口类型：华为光模块支持多种不同的光接口类型，包括SFP、SFP+、XFP、QSFP+、CFP等。

这些接口类型有不同的尺寸和性能特点，适用于不同的设备和应用场景。

用户在选型时需要根据设备的接口要求来选择合适的光模块。

除了以上几个主要参数外，华为光模块还有其他一些参数，如工作温度、供电电压、光纤类型等。

这些参数在实际应用中也需要考虑到。

不同的光模块型号和系列可能会有不同的参数设定，用户在选型时需要根据具体需求进行选择。

总的来说，华为光模块参数的选择应该根据实际应用需求和设备要求来确定。

同时，用户还应该考虑到网络的规模、布局和未来的扩展需求，选择合适的光模块以确保传输的稳定性和可靠性。

400g光模块技术指标400G光模块作为高速光通信组件，其技术指标主要包括但不限于以下关键参数：1. 传输速率：最大数据速率：400 Gigabit每秒（400 Gbps）。

2. 调制格式：PAM4 (4级脉冲幅度调制)：在单个波长通道上使用四个不同的信号电平来表示两个比特信息，从而实现更高的数据速率。

3. 接口标准：标准类型包括但不限于OSFP（Octal Small Form-factor Pluggable）、QSFP-DD（Quad Small Form-factor Pluggable Double Density）等，这些接口设计用于支持高密度端口部署。

4. 波长和光纤类型：1)工作波长范围，通常在850nm、1310nm、1550nm等，对应短距离多模光纤（SR）和长距离单模光纤（LR、ER、ZR）应用。

2)可能支持CWDM（粗波分复用）或DWDM（密集波分复用）以增加光纤带宽利用率。

5. 传输距离：1)SR4可能覆盖70-100米的多模光纤距离2)LR4/LR8可能达到10公里以上3)ER4/ZR4/ZR8等可以支持40公里到80公里甚至更远的距离6. 功耗：优化的功耗性能，因为数据中心对能耗效率要求很高，所以400G 光模块需要控制在较低水平，比如数十瓦以内。

7. 兼容性与互操作性：符合IEEE 802.3bs等相关标准，确保与其他网络设备的兼容性和互操作性。

8. 光学性能：发射功率、接收灵敏度、消光比、色散容限、非线性效应限制等光学特性都是衡量光模块质量的关键指标。

9. 可靠性与寿命：MTBF（平均故障间隔时间），表明光模块在正常工作条件下的预期无故障运行时间。

10. 冷却技术：高速率光模块可能会采用先进的散热技术，如液冷或其他高效冷却方案，以保证在高密度环境中的稳定运行。

请注意，具体的光模块型号和技术指标会因厂商和应用需求的不同而有所差异。

光模块技术指标解读及测试方法随着通信技术的不断发展，光模块作为数据传输的重要组成部分，其技术指标与测试方法也变得愈发重要。

本文将就光模块技术指标进行解读，并对光测试部分进行详细介绍。

一、光模块技术指标解读1. 光功率输出光功率输出是光模块的一个重要指标，它表示光模块输出的光功率大小。

一般来说，光功率输出越大，说明光模块的传输距离越远，传输性能越好。

在光功率输出测试时，通常使用光功率计进行测试，测试时需保证测试环境的稳定性和一致性，以获得准确的测试结果。

2. 调制带宽调制带宽是指光模块在传输过程中能够支持的最大频率范围。

调制带宽越大，说明光模块可以支持更高的数据传输速率。

在进行调制带宽测试时，通常使用高频示波器进行测试，测试时需要保证测试仪器的灵敏度和准确性，以获得准确的测试结果。

3. 驱动电流驱动电流是光模块工作时所需的电流大小。

合理的驱动电流可以确保光模块的正常工作，同时也可以影响光模块的功耗和工作稳定性。

在进行驱动电流测试时，通常需要使用电流表进行测试，同时需要关注测试环境的温度和湿度等因素，以获得准确的测试结果。

二、光测试部分1. 光功率输出测试方法光功率输出测试是光模块测试中的重要环节，一般使用光功率计进行测试。

测试时需注意以下几点：1）保证测试环境的稳定性和一致性，避免外界光线或其他干扰因素对测试结果的影响；2）根据光模块的工作波长选择合适的光功率计进行测试；3）测试前需对光功率计进行校准，确保测试结果的准确性；4）测试时需按照光模块的工作参数进行设置，包括波长、光功率范围等。

2. 调制带宽测试方法调制带宽测试是用于评估光模块传输性能的重要测试项目，一般使用高频示波器进行测试。

测试时需注意以下几点：1）保证测试仪器的灵敏度和准确性，避免测试结果的误差；2）根据光模块的工作频率选择合适的高频示波器进行测试；3）在测试过程中，需要保持信号的稳定性和一致性，以获得准确的测试结果；4）测试时需按照光模块的工作参数进行设置，包括频率范围、输入电平等。

万兆光模块参数范文1. 传输速率：万兆光模块的传输速率通常为10Gbps，也有一些高速的模块可以达到100Gbps。

这个速率意味着能够在短时间内传输大量数据，使得网络传输更加高效快速。

2.传输距离：万兆光模块可以通过单模光纤或多模光纤传输数据。

单模光纤适合远距离传输，通常可达数十公里甚至更远；多模光纤适合近距离传输，通常可达数百米。

根据具体的传输距离需求，可以选择合适的光模块。

3.光纤接口类型：万兆光模块的接口类型有多种选择，最常见的是光口和电口接口。

光口接口通常用于光纤的连接，电口接口则用于与其他设备（如交换机、路由器等）进行连接。

常见的光口接口包括LC、SC等，而电口接口则包括RJ45、SFP+等。

4. 工作波长：万兆光模块的工作波长通常有一定的范围，比如850nm、1310nm或1550nm等。

不同的波长适用于不同的传输介质，例如850nm适用于多模光纤，而1310nm和1550nm适用于单模光纤。

根据具体的传输环境和要求，可以选择合适的工作波长。

5.发射功率和接收灵敏度：万兆光模块的发射功率和接收灵敏度是衡量其传输性能的重要参数。

发射功率决定了光信号的强度，而接收灵敏度则决定了接收器对于光信号的敏感程度。

一般来说，发射功率越大、接收灵敏度越高，模块的传输性能越好。

6. 兼容性：万兆光模块通常需要与其他设备进行互联，因此要求具备一定的兼容性。

一般来说，光模块需要符合相关的国际或行业标准，如IEEE 802.3ae标准。

这样才能确保模块与其他设备之间的互操作性。

7.功耗：万兆光模块的功耗也是一个重要的考虑因素。

随着数据中心规模的扩大和网络设备的增多，功耗的降低变得十分重要。

一般来说，功耗越低，模块的发热量越小，对于整个系统的散热和能源效率的提升有显著影响。

总之，万兆光模块是一种高速光纤传输设备，具备高速、高带宽、低延迟等特点。

其参数包括传输速率、传输距离、光纤接口类型、工作波长、发射功率和接收灵敏度、兼容性以及功耗等。

光模块SF‎P+与SFP、XFP、QSFP、QSFP+的区别SFP收发‎器有多种不‎同的发送和‎接收类型，用户可以为‎每个链接选‎择合适的收‎发器，以提供基于‎可用的光纤‎类型（如多模光纤‎或单模光纤‎）能达到的"光学性能"。

可用的光学‎S FP模块‎一般分为如‎下类别：850纳米‎波长/550米距‎离的 MMF (SX)、1310纳‎米波长/10公里距‎离的 SMF (LX)、1550 纳米波长/40公里距‎离的XD、80公里距‎离的ZX、120公里‎距离的EX‎或EZX，以及DWD‎M。

SFP收发‎器也提供铜‎缆接口，使得主要为‎光纤通信设‎计的主机设‎备也能够通‎过UTP网‎络线缆通信‎。

也存在波分‎复用（CWDM）以及单光纤‎"双向"（1310/1490纳‎米波长上行‎/下行）的SFP。

商用SFP‎收发器能够‎提供速率达‎到4.25 G bps。

10 Gbps 收发器的几‎种封装形式‎为XFP，以及与SF‎P封装基本‎一致的新的‎变种"SFP+"。

GBIC(Gigab‎i t Inter‎f ace Conve‎r ter的‎缩写)，是将千兆位‎电信号转换‎为光信号的‎接口器件。

GBIC设‎计上可以为‎热插拔使用‎。

GBIC是‎一种符合国‎际标准的可‎互换产品。

采用GBI‎C接口设计‎的千兆位交‎换机由于互‎换灵活，在市场上占‎有较大的市‎场份额。

SFP （Small‎Form-facto‎r Plugg‎a ble）可以简单的‎理解为GB‎I C的升级‎版本。

SFP支持‎S ONET‎、Gigab‎i t Ether‎n et、光纤通道（Fiber‎Chann‎e l）以及一些其‎他通信标准‎。

此标准扩展‎到了SFP‎+，能支持10‎.0 Gbit/s传输速率‎，包括8 gigab‎i t光纤通‎道和10G‎b E。

引入了光纤‎和铜芯版本‎的SFP+模块版本，与模块的X‎e npak‎、X2或XF‎P版本相比‎，SFP+模块将部分‎电路留在主‎板实现，而非模块内‎实现10G模块‎经历了从3‎00Pin‎，XENPA‎K，X2，XFP的发‎展，最终实现了‎用和SFP‎一样的尺寸‎传输10G‎的信号，这就是SF‎P+。

光模块常见参数：光模块的性能对整个光通信的传输质量和稳定性起到关键性作用。

1.传输速率: 1.25G,2.5G, 10G, 25G,40G,100G,400G, 800G表示单位时间内传输的数量。

传输速率的提高可以提高光通信系统的数据传输能力。

2. 波长范围：波长范围是光模块可以工作的波长范围。

常见波长：850nm,1310nm,1550nm. 对应：短距，中距和长距传输。

3. 发射功率：指的是光模块发射端发射输出的光功率，即光模块发射端光源的平均输出光功率。

影响传输距离和稳定性。

通常发射光功率越大，传输距离越长。

光功率的过小，输出光功率小于接收光功率灵敏度，模块不能正常接收光信号；发射光功率过大，接收端可以在接受范围内通过增加接收端的衰减装置使用，但是需要的偏置电流过大，影响信号传输质量和光模块的使用寿命。

质量差的光模块，一般发射功率偏低。

查看光功率：DDM信息查看；光功率计查看。

高温影响光功率：温度过高，1）对二极管性能有影响，效率低，光功率减小；2）高温下，光学元件膨胀引起光耦合损失：光学元件在高温下热膨胀，导致光模块内部耦合效率低，降低光功率输出。

3）热传导不良引起组件过热，比如高温下导致光模块内部热传导不良，关键组件过热，降低光功率输出。

所以对应的工作场景，选择对应的光模块；商业级，工业级，扩展级。

商业级：0℃～70℃，多用于企业网，数据中心，机房等；商业级光模块在市场上最常见的。

扩展级：-20℃～+85℃，多用于野外偏远山区，隧道灯。

环境相对恶劣。

工业级：-40℃～+85℃，多用于工厂自动化，铁路和职能交通系统，电力设施变电站等行业的工业以太网。

环境恶劣，保证持久稳定输出。

4. 接收灵敏度：接收端接收到的最小的光功率。

接收端接收到的光功率越大，传输距离越远。

通常，发射光功率越大，接收端收到的光功率越大，传输距离越远。

接收光功率影响因素：光纤连接问题，比如光纤连接不稳定或者存在损坏，连接头损坏，光纤过度弯曲等。
