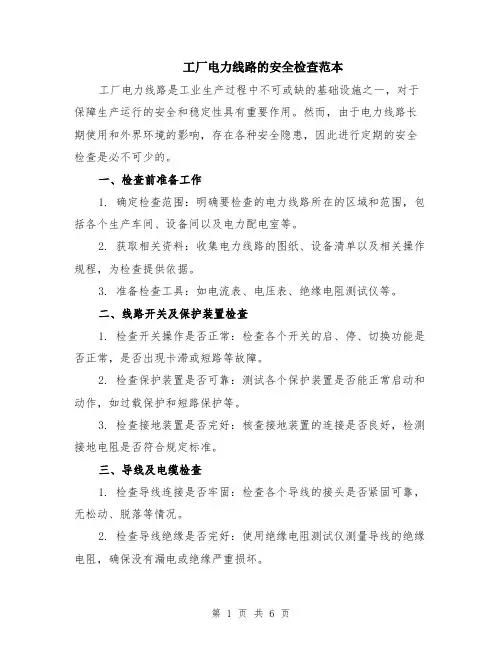

工厂电力线路的安全检查范本工厂电力线路是工业生产过程中不可或缺的基础设施之一，对于保障生产运行的安全和稳定性具有重要作用。

然而，由于电力线路长期使用和外界环境的影响，存在各种安全隐患，因此进行定期的安全检查是必不可少的。

一、检查前准备工作1. 确定检查范围：明确要检查的电力线路所在的区域和范围，包括各个生产车间、设备间以及电力配电室等。

2. 获取相关资料：收集电力线路的图纸、设备清单以及相关操作规程，为检查提供依据。

3. 准备检查工具：如电流表、电压表、绝缘电阻测试仪等。

二、线路开关及保护装置检查1. 检查开关操作是否正常：检查各个开关的启、停、切换功能是否正常，是否出现卡滞或短路等故障。

2. 检查保护装置是否可靠：测试各个保护装置是否能正常启动和动作，如过载保护和短路保护等。

3. 检查接地装置是否完好：核查接地装置的连接是否良好，检测接地电阻是否符合规定标准。

三、导线及电缆检查1. 检查导线连接是否牢固：检查各个导线的接头是否紧固可靠，无松动、脱落等情况。

2. 检查导线绝缘是否完好：使用绝缘电阻测试仪测量导线的绝缘电阻，确保没有漏电或绝缘严重损坏。

3. 检查电缆的敷设状况：检查电缆的敷设是否符合要求，是否有压迫、磨损等现象。

四、电力设备检查1. 检查电动机及配电设备：检查电动机和配电设备的运行状况，包括电机的温度、噪音和工作是否正常。

2. 检查变压器：检查变压器的温度、绝缘状态以及油位和油质情况，确保变压器运行正常。

3. 检查照明设备：检查工厂各个区域的照明设备，确保照明光源良好，没有闪烁和漏电现象。

五、电力线路的安全措施1. 检查避雷装置：检查避雷器的安装是否合理，接地是否良好，确保随时能够有效地排除雷击。

六、检查记录和整改措施1. 记录检查结果：将检查过程中发现的问题进行详细记录，包括问题的具体描述和位置。

2. 制定整改措施：针对检查中发现的问题，制定相应的整改措施和时间表。

综上所述，工厂电力线路的安全检查是确保工业生产安全的重要环节，必须认真执行。

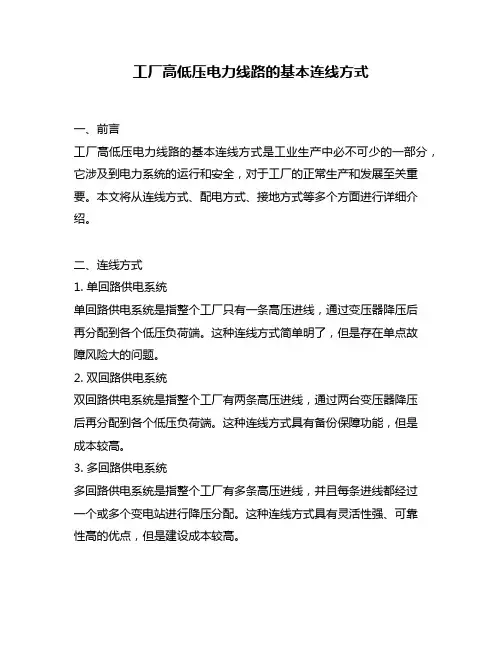

工厂高低压电力线路的基本连线方式一、前言工厂高低压电力线路的基本连线方式是工业生产中必不可少的一部分，它涉及到电力系统的运行和安全，对于工厂的正常生产和发展至关重要。

本文将从连线方式、配电方式、接地方式等多个方面进行详细介绍。

二、连线方式1. 单回路供电系统单回路供电系统是指整个工厂只有一条高压进线，通过变压器降压后再分配到各个低压负荷端。

这种连线方式简单明了，但是存在单点故障风险大的问题。

2. 双回路供电系统双回路供电系统是指整个工厂有两条高压进线，通过两台变压器降压后再分配到各个低压负荷端。

这种连线方式具有备份保障功能，但是成本较高。

3. 多回路供电系统多回路供电系统是指整个工厂有多条高压进线，并且每条进线都经过一个或多个变电站进行降压分配。

这种连线方式具有灵活性强、可靠性高的优点，但是建设成本较高。

三、配电方式1. 集中式配电集中式配电是指所有的低压负荷都直接接在变电站的输出端，通过主配电柜进行分配。

这种配电方式具有集中控制、维护方便等优点，但是输配电线路较长，存在输电损耗问题。

2. 分散式配电分散式配电是指将低压负荷分散到各个生产车间或区域，通过局部配电柜进行分配。

这种配电方式具有输送距离短、节约能源等优点，但是控制和维护较为困难。

四、接地方式1. TN接地系统TN接地系统是指将中性点通过导体连接到地面上形成一个接地网。

这种接地方式具有安全可靠、维护方便等优点，但是要求设备的绝缘性能高。

2. TT接地系统TT接地系统是指设备的中性点通过专门的接地装置与大地相连。

这种接地方式具有防止触电危险等优点，但是需要额外设置保护装置。

3. IT接地系统IT接地系统是指设备的中性点不直接与大地相连，而是通过隔离变压器与大地相连。

这种接地方式具有可靠性高、安全稳定等优点，但是建设成本较高。

五、总结工厂高低压电力线路的基本连线方式涉及到连线方式、配电方式、接地方式等多个方面，不同的连线方式和配电方式都有各自的优缺点。

ʌ项目介绍ɔ某新建机械厂，初步设计其供配电系统电气部分，设计内容包括：选择高压配电所位置㊁配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量㊁形式的确定，变配电所主接线方式的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面积选择，短路计算和开关设备的选择，继电保护的整定计算，防雷保护与接地装置设计等㊂主要基础资料如下：1.负荷情况该机械厂主要生产长尾夹㊁牛头夹㊁圆形弹簧夹㊁山形弹簧夹㊁磁力夹㊁板夹㊁各式塑料夹㊁回形针㊁起钉器㊁书圈㊁磁力钩㊁书立等系列产品，设有模具车间㊁冲件车间㊁热处理车间㊁电泳车间㊁喷涂车间㊁发黑车间㊁电镀车间和包装车间㊂该厂大部分车间为三班制，年最大有功负荷利用小时数为5000h㊂车间负荷情况见表6-1㊂表6-1㊀车间负荷情况编号厂房名称设备容量/kW需要系数功率因数1模具车间4400.350.652冲件车间5500.500.703热处理车间6800.550.754电泳车间2800.400.755喷涂车间3200.500.756发黑车间2500.550.757电镀车间2400.500.708包装车间1100.750.809综合楼1600.750.902.供电电源情况按照该厂与当地电业部门签订的供用电协议规定，可从某35V/10kV地区变电站取得工作电源㊂该35V/10kV地区变距离本厂约为1km，10kV母线短路数据：S（3）k.max=340MVA㊁S（3）k.min=180MVA㊂要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92㊂3.工厂自然条件年最高气温为39ħ，年平均气温为23ħ，年最低气温为-5ħ，年最热月平均最高气温㊃261㊃为33ħ，年最热月平均气温为26ħ，年最热月地下0.8m处平均温度为25ħ㊂主导风向为南风，年雷暴日数为52㊂平均海拔为22m，地层以砂黏土为主㊂4.电费制度按两部电价制交纳电费，基本电价为20元/（kVA㊃月），电度电价为0.5元/kWh㊂ʌ项目目标ɔ专业能力目标掌握高压配电网的接线方式及接线特点方法能力目标理解工业企业供配电线路的结构形式并根据负荷等级选择电气主接线社会能力目标能根据企业实际情况设计电气主接线ʌ主要任务ɔ任务工作内容计划时间完成情况1工厂电力线路及接线方式的选择2工厂电力线路结构及敷设3导线和电缆的选择及计算4工厂电力线路电气安装图的绘制5工厂电力线路的运行与维护任务1　工厂电力线路及接线方式的选择ʌ任务导读ɔ工厂各配电系统，包括总降压变电所㊁配电所㊁车间变电所和高压用电设备以及主接线方式㊂当然，有的供配电系统的组成不一定全部包括以上几个，是否需要总降压变电所，是否建配电所，取决于工厂和电源间的距离㊁工厂的总负荷及其在各车间的分布，以及变电所间的相对位置，厂区内的配电方式和本地区电网的供电条件等㊂如果上述组成都是需要的，在工厂内部的供电系统也可能有各种组合方案，组合方案的变化必然会影响到投资费用和运行费用的变化㊂因此，进行不同的方案设计，选择合适的主接线方式，进行经济技术比较，得出可靠㊁合理㊁经济的方案㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工厂电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性的作用㊂ʌ知识准备ɔ工业企业供电网络包括厂区高压配电网络与车间低压配电网络两部分㊂高压配电网络指㊃361㊃从总降压变电所至各车间变电所或高压用电设备之间的6 10kV 高压配电系统；低压配电网络指从车间变电所至各低压用电设备的380V /220V 低压配电系统㊂选择接线方式主要考虑以下因素：1）供电的可靠性㊂2）有色金属消耗量㊂3）基建投资㊂4）线路的电能损失和电压损失㊂5）是否便于运行㊂6）是否有利于将来发展等㊂一㊁工厂配电系统接线方式工厂配电系统的基本接线方式有三种：放射式㊁树干式和环式㊂各工厂供电系统采用哪种接线方式，要根据负荷对供电可靠性的要求㊁投资大小㊁运行维护方便及长远规划等原则分析确定㊂1.放射式线路放射式线路又分为单回路放射式线路㊁双回路放射式线路和具有公共备用线路的放射式线路㊂单回路放射式线路是由工厂总变配电所6 10kV 母线上每一条回路直接向车间变配电所或高压设备供电，沿线不再接其他负荷㊂它的优点是线路敷设㊁保护装置简单，操作维护方便，易于实现自动化；缺点是从总变配电所出线较多，高压设备多，投资较大㊂特别是在任一线路上发生故障或检修时，该线路就要停电，因而供电可靠性不高，一般用于三级负荷图6-1㊀单回路放射式线路和部分次要的二级负荷供电，如图6-1所示㊂双回路放射式线路是对任一变配电所采用双回路线路供电的方式㊂其中，图6-2a 是单电源供电，图6-2b 是双电源供电㊂在双回路放射式线路中，当其中一条回路发生故障或检修时，可由另一条回路给全部负荷继续供电，提高了供电的可靠性，可用于二级负荷供电㊂但所需高压设备较多，投资也较大㊂图6-2㊀双回路放射式线路a）单电源供电㊀b）双电源供电㊃461㊃当采用如图6-3所示的具有公共备用线路的放射式线路供电时，如果任一回路线路发生故障时，只需经过短时的 倒闸操作 后，可由备用干线继续供电㊂这种线路供电可靠性较高，可适用于各级负荷供电㊂图6-3㊀具有公共备用线路的放射式线路图6-4㊀直接连接树干式线路2.树干式线路树干式线路是指线路分布像树干一样，既有主干，也有分支㊂它可分为直接连接树干式和串联型树干式两种形式㊂直接连接树干式线路如图6-4所示㊂从总变配电所引出的每路高压干线在厂区内沿车间厂房或道路敷设，每个车间变配电所或高压设备直接从干线上接出分支供电㊂这种线路的优点是配电设备少㊁投资小；缺点是干线发生故障或检修时会造成大面积停电；因而分支数目限制在5个以内，其供电可靠性差，只适用于三级负荷㊂3.高压环式接线高压环式接线实际上是两端供电的树干式接线，如图6-5所示㊂两路树干式接线尾端连接起来就构成了环式接线㊂这种接线方式运行灵活，供电可靠性高，线路检修时可切换电源，故障时可切除故障线段，缩短停电时间，可供二㊁三级负荷，在现代化城市电网中应用较广泛㊂由于闭环运行时继电保护整定较复杂，同时也为避免环式线路上发生故障时影响整个电网，因此，为了限制系统短路容量，简化继电保护，大多数环式线路采用 开环 运行方式，即环式线路中有一处开关是断开的㊂通常采用以负荷开关为主开关的高压环网柜作为配电设备㊂实际供配电系统的高压接线往往是几种接线方式的组合㊂究竟采用什么接线方式，应根据具体情况，考虑对供电可靠性的要求，经技术经济综合比较后才能确定㊂一般来说，对大中型工厂，高压配电系统宜优先考虑采用放射式接线，因为放射式接线的供电可靠性较高，便于运行管理，但放射式的投资较大㊂对于供电可靠性要求不高的辅助生产区和生活住宅㊃561㊃图6-5㊀高压环式接线区，可考虑采用树干式或环式配电㊂二㊁车间低压供电网络的接线方式1.低压放射式供电线路低压放射式供电线路如图6-6所示，其中图6-6a 为带集中负荷的一级放射式线路，图6-6b 为带分区集中负荷的两级放射式线路㊂放射式供电线路适用于车间负荷比较集中且负荷分布在车间不同方向㊁用电设备容量较大的条件下，如果车间有多台电动机传动的设备，虽然容量较小，亦可采用㊂它的特点是操作方便㊁灵活，任一干线故障时，不影响其他干线，但投资较大，施工复杂㊂图6-6㊀低压放射式供电线路a）一级放射式㊀b）两级放射式2.低压树干式供电线路低压树干式供电线路如图6-7所示㊂运行经验表明，只要施工质量符合要求，干线上分支点不超过5个时，这种供电方式是可靠的，且故障后容易恢复㊂它与放射式相比，可节省低压配电设备，缩短线路总长度，且施工简单㊂图6-8表示树干式供电线路的演变形式㊂图6-8a 为变压器 干线供电线路，广泛用于机械加工车间㊂当采用插接式母线时，它可以随工艺过程的改变任意移动用电设备而无需另外安装配电盘㊂图6-8b 为链环式供电线路，每条线路以串接3个配电箱为限；如果串接同一生产系统中的小容量电动机（不重要的用电设备），则以不超过5个为宜㊂3.低压混合式供电线路根据工业企业中的车间低压负荷分布特点，很少采用单一的放射式或树干式供电系统，一般多为混合式供电系统，如图6-9所示，车间内动力线路和照明线路应分开，以免相互影响㊂正常运行时，事故照明和工作照明同时投入以交流供电㊂当交流电发生故障时，则自动地将事故照明切换到蓄电池组或其他独立电源供电㊂对重要的用电设备，可以从两台分别运行的变压器低压母线分别引出线路交叉供电，或者在低压母线上装设自动投入装置，以保证㊃661㊃图6-7㊀低压树干式供电系统图6-8㊀低压树干式供电线路网络演变形式a）变压器干线式㊀b）链环式供电线路供电的可靠性㊂图6-9㊀低压混合式供电系统ʌ任务实施ɔ讨论ʌ项目介绍ɔ中某新建机械厂配电系统接线方式㊂姓名专业班级学号任务内容及名称1.任务实施目的2.任务完成时间：1学时3.任务实施内容及方法步骤4.分析结论指导教师评语（成绩）年㊀月㊀日㊃761㊃ʌ任务总结ɔ通过本任务的学习，让学生掌握放射式㊁树干式和环式三种工厂配电系统的基本接线方式的结构和特点，掌握低压放射式供电线路㊁低压树干式供电线路㊁低压混合式供电线路三种车间低压供电网络的接线方式的结构和特点㊂任务2　工厂电力线路结构及敷设ʌ任务导读ɔ工业企业电力线路有架空线路㊁电缆线路和车间线路㊂架空线路结构简单㊁成本低㊁易于检修及维护，因此被广泛采用，但采用架空线路时线路纵横交错，占地较大，影响厂区美化㊂电缆线路虽然具有成本高㊁投资大㊁维修不便等缺点，但是它具有运行可靠㊁可避免雷电危害和机械损伤㊁不卡地面㊁环境影响小㊁利于美化等优点，在现代化企业中应用越来越广泛㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂工厂企业内部电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性作用㊂ʌ知识准备ɔ在工业企业中电能的输送和分配，是通过供配电线路实现的㊂工业企业内部供配电网络尽管供电半径小，但负荷类型多，操作频繁，厂房环境复杂（高温㊁多粉尘以及与管道㊁轨道交错等），配电线路总长通常超过企业受电线路，且具有不同于区域电力网的特点㊂工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂一㊁厂区架空线路架空线路的优点是成本低㊁投资少㊁施工快㊁维护检修方便，易于发现和排除故障等；它的缺点是易受外界条件（雷雨㊁风雪及工业粉尘㊁气体等）影响，受厂区建筑布局限制，不能普遍采用㊂但由于架空线路比电缆线路节省1/2 4/5的投资，因此在工业企业中凡有可能都优先采用架空线㊂架空线路由导线㊁杆塔（包括横担）㊁绝缘子和金具构成㊂1.导线架空线路所采用的主要导电材料是铜绞线㊁铝绞线和钢芯铝绞线㊂铜绞线是较好的导电㊃861㊃材料，它具有较好的电导率[γ=53mS/m（1mS/m=1m/Ω㊃mm2）]，机械强度高，抗拉强度大（σ=380MPa）㊂铝绞线的电导率较小（γ=32mS/m），抗拉强度也低（σ=160MPa）㊂但铝的资源比铜丰富，因此应尽量采用铝绞线㊂为了弥补铝绞线机械强度低的不足，在高压大档距的架空线路上，可以采用钢芯铝绞线㊂各电压级的电力网输送容量与距离都有一定的范围，例如，0.38kV电压级的输送功率为100kW以下，输送距离不超过0.6km；10kV电压级的输送功率为200 2000kW，输送距离为6 22km；35kV电压级的输送功率为2000 10000kW，输送距离为20 50km㊂导线敷设应保持相互足够距离，在风吹摇摆下仍能可靠绝缘㊂线间距离与线路电压㊁线路档距有关，并考虑所在地区的气候区类别，具体可查阅有关资料㊂架空线的档距指相邻两电杆的距离㊂不同电压架空线路的档距是不同的，如35kV一般为150m以上，6 10kV为80 120m，380V为50 60m㊂架空线对地面㊁水面以及其他跨越物均应保持足够安全距离，并应按最大弧垂（导线下垂距离）校验㊂此外，架空线对房屋建筑物以及与其他线路交叉时的最小距离也有要求，具体可查规程㊂2.杆塔及绝缘子架空线杆塔按材质划分，有木杆㊁水泥杆㊁铁塔三种，工业企业中常用水泥杆㊂杆塔从作用上可划分为六种形式，见表6-2，其应用示例如图6-10所示㊂表6-2㊀各种类型电杆的区别杆型用㊀途杆顶结构有无拉线直线杆㊀支持导线㊁绝缘子㊁金具等重量，承受侧面的风力；占全部电杆数的80%以上㊀单杆㊁针式绝缘子或悬式绝缘子或陶瓷担㊀无拉线有拉线的直线杆㊀除一般直线杆用途外，尚有用于防止大范围歪杆和不太重要的交叉跨越处㊀同直线杆，悬式绝缘子用固定式线夹㊀有侧面拉线或顺档拉线轻乘杆㊀能承受部分导线断线的拉力，用在跨越和交叉处（10kV及以下线路，不考虑断线）㊀负担要加强，采用双绝缘子或双陶瓷担固定㊀有拉线转角杆㊀用在线路转角处，承受两侧导线的合力㊀转角在30ʎ，可采用双担双针式绝缘子；45ʎ以上的采用悬式绝缘子㊁耐张线夹，6kV以下可采用蝶式绝缘子㊀有与导线反向拉线机反合力方向的拉线耐张杆㊀能承受一侧导线的拉力，用于限制断线事故影响范围和架线时紧张终端杆㊀承受全部导线的拉力，用于线路的首段或终端㊀双担悬式绝缘子㊁耐张线夹或蝶式绝缘子㊀有四面拉线㊀有与导线反向的拉线分支杆㊀用于10kV及以下由干线外分支线处，向一侧分支的为丁字形；向两侧分支的为十字形㊀上㊁下层分别由两种杆型构成，如丁字形上层不限，下层为终端等㊀根据需要加拉线㊃961㊃图6-10㊀各种杆塔应用地点及其用途各种电杆上的横担，目前多用70mmˑ70mmˑ6mm角钢制成，并根据线路电压以及杆线类型决定其长度㊂如10kV线路直线杆横担长为2.3 2.4m，低压横担长为1.5 1.7m㊂10kV大档距耐张杆，如果用双杆组成的Ⅱ型杆，则应用两根4m长的铁横担，夹固于两根电杆上㊂高压线路上常用的横担形式及支撑种类如图6-11和图6-12所示㊂图6-11㊀高压线路中常用的横担形式a）丁字形㊀b）叉股形㊀c）之字形㊀d）弓箭形图6-12㊀支撑种类a）扁形支撑㊀b）圆铁支撑㊀c）三角铁元宝支撑敷设导线用的瓷绝缘子，常用以下几种：1）1kV以下的线路，用PD-1㊁PD1-1型低压针式瓷绝缘子㊂㊃071㊃2）6 10kV线路，用P-6㊁P-10M型高压针式瓷绝缘子㊂3）10 35kV线路，用P-15M㊁P-35M型针式瓷绝缘子㊂4）35kV以上的线路，用X-4.5悬式瓷绝缘子串㊂各种瓷绝缘子外形如图6-13所示㊂图6-13㊀各种瓷绝缘子的外形图a）低压针式㊀b）高压针式㊀c）悬式3.架空线路设计架空线路设计内容包括确定路径㊁选定杆位㊁选择导线㊁确定杆型㊁绘制图样㊁开列清单和做出预算等项工作㊂路径的选择应力求线路最短，并尽可能避免交叉跨越，避开污秽环境㊂选定杆位时，首先确定首端㊁末端电杆及转角杆位置，并在它们之间按适当档距确定中间位置㊂若线路跨越范围内有遮挡物时，应保证足够的对地距离㊂总之，应设法使线路与跨越物保持尽可能大的距离㊂确定杆高，以规程要求的导线对地距离为基础，加上最高温度时的弧垂，得到横担对地高度，再加横担至杆顶的距离，便得到电杆在地面上部分的长度㊂电杆埋深约占电杆总高长度的1/6，按此比例求得电杆总长㊂目前常用的离心式钢筋混凝土圆杆有下列几种规格，可根据需要选用㊂1）拔梢整杆：梢径ϕ150mm，杆长分7m㊁8m㊁9m㊁10m等几种；梢径ϕ190mm，杆长分10m㊁11m㊁12m㊁15m等几种㊂2）分段梢杆：上段梢径ϕ190mm，段长分6m㊁9m等几种；下段梢径ϕ310mm，段长分6m㊁9m等几种㊂3）等径杆：上段直径ϕ300mm，段长分6m㊁9m等几种；下段直径：ϕ300mm，段长分6m㊁9m等几种㊂二㊁厂区电缆线路电缆线路虽然成本高㊁投资大，但它不受外界影响，运行可靠，在有腐蚀性气体和易燃㊁易爆的场所应用，尤为适宜㊂㊃171㊃1.电缆的选用工业企业常用电缆，依其绝缘材料的不同，大致可分为油浸纸绝缘和塑料绝缘两大类㊂油浸纸绝缘电力电缆耐压高㊁载流大㊁寿命长，目前应用广泛㊂但不能用于高低差距大的场合，以防浸渍的油下流㊂塑料绝缘电力电缆，以聚氯乙烯或交联聚乙烯为绝缘，并以聚氯乙烯制护套，能够节省大量铝或铅，而且重量轻㊁抗腐蚀，敷设时高低差距不受限制㊂但它耐压较低（聚氯乙烯绝缘可在6kV，利用交联聚乙烯作绝缘的电缆已有35kV产品），寿命稍短㊂此外，尚有橡胶绝缘电缆，与塑料绝缘电缆类似㊂电缆从防护外界损伤的角度，可分为铠装与无铠装两类㊂铠装能保护电缆免受机械外力损伤，其中钢带铠装能承受机械外力，但不能承受拉力；细钢丝铠装除能承受机械外力外，还可承受相当拉力，而粗钢丝铠装则可承受更大拉力㊂油浸纸绝缘电力电缆的最外层常以浸有沥青的黄麻保护，称为 外被层 ㊂在电缆埋地敷设时，它能抗腐蚀，起保护电缆作用㊂但因其易燃，室内敷设时应选用无外被层的 裸 电缆，以防火灾㊂此外，电缆外护层尚可加有聚乙烯塑料护套（如防腐型电缆）㊂在电缆型号中以不同的数字组合表示外护层的特点：若型号中有 0 表示无防护层； 1 表示麻被护层； 2 表示具有双钢带铠装； 3 表示细钢丝铠装； 5 表示粗钢丝铠装㊂例如，ZLL-30即纸绝缘铝芯护套裸细圆钢丝铠装电缆㊂根据上述电缆本身所具有的结构特点，选择电缆型号的主要原则是：1）电缆的额定电压应大于或等于所在网络的额定电压，电缆的最高工作电压不得超过其额定电压的1.15%㊂2）电力电缆应尽量采用铝芯，只有需要移动时或在振动剧烈的场所才用铜芯电缆㊂3）敷设在电缆构筑物内的电缆宜用裸铠装电缆㊁裸铝（铅）包电缆或塑料护套电缆㊂4）直接埋地敷设的电缆应选用有外被层的铠装电缆，在无机械损伤可能的场所，也可采用聚氯乙烯护套或（铅）包麻被电缆㊂5）周围有腐蚀性介质的场所，应视介质情况，分别采用不同的电缆护套㊂在有腐蚀性的土壤中，一般不采用电缆直埋，否则应采用有特殊防腐层的防腐型电缆㊂6）垂直敷设及高低差距较大时，应选用不滴流电缆或全塑电缆㊂7）移动式机械应选用重型橡套电缆（如YHC型）；用于连接变压器气体继电器㊁温度表的线路，应选用船用橡胶绝缘耐油橡套电缆（CHY型）等有耐油能力的电缆㊂2.电缆的敷设电缆的敷设方式如图6-14所示㊂其中电缆隧道敷设方式（见图6-14a）虽然对电缆的敷设㊁维护都很方便，但投资高，除电缆并行根数很多以外一般很少采用；电缆排管敷设方法（见图6-14f）因为施工㊁检修困难，且散热差，除非在狭窄地段或与道路交叉处，一般也很少采用；悬挂在电缆吊架顶棚的电缆明敷（见图6-14d）主要用在车间内部，而当楼板下电缆很多时，可设电缆夹层敷设㊂通常在工业企业中广泛采用的电缆敷设方式，主要是直接埋地（见图6-14g）与电缆沟两种㊂电缆沟敷设，具有投资省㊁占地少㊁走向灵活且能容纳很多电缆的特点，但检修维护不甚方便㊂电缆沟又可分为户内电缆沟（见图6-14b）㊁户外电缆沟（见图6-14c）和厂区电缆沟（见图6-14e）三种㊂电缆均沿沟壁支架敷设㊂电缆直埋地下敷设施工简单，电缆散热好，但检修十分困难㊂由于它节省投资，除了并行根数太多或土壤中含酸碱物等场合外，厂区电缆经常是直埋敷设的㊂电缆敷设还应注意以下几点：1）油浸纸绝缘电缆的弯曲半径不得小于其外径的15倍，以免绝缘被撕裂㊂2）直埋电缆埋深不应小于0.7m，四周应以细沙或软土埋设；电缆与建筑物最小距离不应小于0.6m㊂3）高压电缆与各种管道净距离应不小于0.5m，否则应穿管保护；与热力管的净距应不小于2m，否则应加隔热层，与各种管道交叉或与铁路㊁公路交叉处，应穿管保护㊂4）电缆排管或电缆保护管的内径不应小于电缆外径的1.5倍㊂5）电缆金属外皮及金属电缆支架均应可靠接地㊂图6-14㊀电缆各种敷设方式构筑物的结构图a）电缆隧道㊀b）户内电缆暗沟㊀c）户外电缆暗沟d）电缆吊架㊀e）厂区电缆暗沟㊀f）电缆排管㊀g）电缆直埋壕沟三㊁车间低压线路车间低压线路有多种敷设方式，典型位置如图6-15所示㊂如果环境条件允许，以采用裸导线或绝缘线沿屋架㊁楼板㊁梁架㊁柱子或墙壁明敷设较为简便经济㊂可以用瓷夹或瓷绝缘子固定，也可用钢索悬吊㊂如果周围含有腐蚀导线或破坏绝缘的气体或粉尘（如潮气㊁酸硼蒸气㊁多尘环境），导线应尽可能装在建筑物外墙上，而车间内的导线则应避免与对导线绝缘有影响的墙壁或天花板接触，可以采用支架㊁挂钩或钢索悬挂等明敷设或穿管敷设㊂如果周围环境既有腐蚀性介质又有发生火灾或爆炸的危险，则应采用导线穿管暗敷设的线路㊂穿管暗敷设既能防止外界机械损伤，又比较美观㊂。

工厂电力线路的安全检查一、引言随着工业生产的不断发展，工厂电力线路的安全问题日益引起人们的关注。

因此，对于工厂电力线路进行定期的安全检查就显得尤为重要。

本文将介绍工厂电力线路安全检查的目的、内容、方法和注意事项，旨在帮助工厂管理人员和电力维护人员更好地进行线路安全检查。

二、目的1.确保电力线路的正常运行和安全供电。

2.发现并及时解决电力线路存在的隐患和问题，防止事故的发生。

3.提高电力线路的可靠性和稳定性，减少因线路故障带来的损失。

三、内容1.检查线路的绝缘电阻。

绝缘电阻是指电气设备或线路绝缘材料对电流的阻抗，是衡量设备绝缘状况的重要指标。

通过绝缘电阻测试仪对线路进行绝缘电阻测试，判断线路是否存在绝缘故障。

2.检查线路的电气连通性。

电气连通性是指线路中各个电气设备之间是否能正常导通，电流能否顺利流过的情况。

通过使用电路测试仪器测试线路的电气连通性，确保线路各部分之间的电气连接正常。

3.检查线路的过载和短路保护措施。

过载和短路是线路常见的故障类型，会造成电线过热、设备损坏等严重后果。

因此，对线路的过载和短路保护措施进行检查，确保设备能够及时断电，防止故障扩大。

4.检查线路的接地电阻。

接地电阻是指电气设备或线路与大地之间的电阻。

通过检查线路的接地电阻，判断接地系统是否正常工作，防止因接地不良导致的电气事故。

5.检查线路的防雷保护措施。

雷击是工厂电力线路经常面临的风险之一。

因此，检查线路的防雷保护措施是否完善是非常重要的。

包括检查避雷针的安装是否合理、接地是否良好等。

四、方法1.使用专业的检测设备。

对于线路的绝缘电阻、电气连通性、过载和短路保护措施的检查，需要使用专业的检测设备，如绝缘电阻测试仪、电路测试仪等。

2.按照标准操作规程进行检查。

在进行线路安全检查时，必须按照相关的操作规程和标准进行，确保检查的全面性和准确性。

同时，还需遵循安全操作规程，防止因检查过程中发生意外。

3.重视线路实际运行情况。

在进行线路安全检查时，还需结合线路的实际运行情况进行调查，了解线路常见的故障类型和问题，有针对性地进行检查和排查。

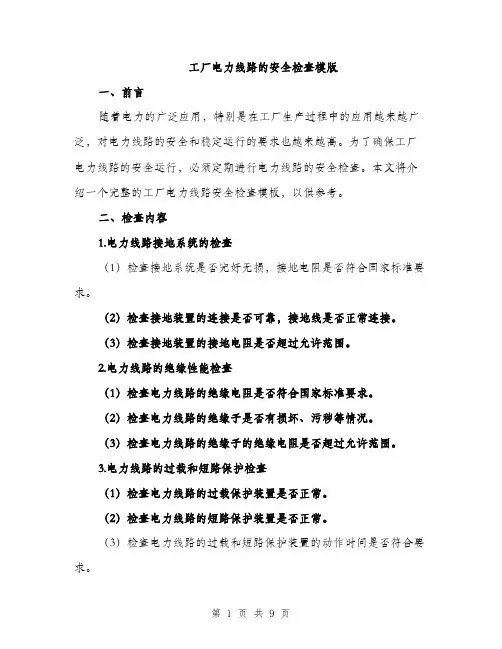

工厂电力线路的安全检查模版一、前言随着电力的广泛应用，特别是在工厂生产过程中的应用越来越广泛，对电力线路的安全和稳定运行的要求也越来越高。

为了确保工厂电力线路的安全运行，必须定期进行电力线路的安全检查。

本文将介绍一个完整的工厂电力线路安全检查模板，以供参考。

二、检查内容1.电力线路接地系统的检查（1）检查接地系统是否完好无损，接地电阻是否符合国家标准要求。

（2）检查接地装置的连接是否可靠，接地线是否正常连接。

（3）检查接地装置的接地电阻是否超过允许范围。

2.电力线路的绝缘性能检查（1）检查电力线路的绝缘电阻是否符合国家标准要求。

（2）检查电力线路的绝缘子是否有损坏、污秽等情况。

（3）检查电力线路的绝缘子的绝缘电阻是否超过允许范围。

3.电力线路的过载和短路保护检查（1）检查电力线路的过载保护装置是否正常。

（2）检查电力线路的短路保护装置是否正常。

（3）检查电力线路的过载和短路保护装置的动作时间是否符合要求。

4.电力线路的电气安全防护措施检查（1）检查电力线路的绝缘性能是否符合要求。

（2）检查电力线路的接线是否符合要求。

（3）检查电力线路的保护措施是否完备，如漏电保护器、过电压保护器等。

5.电力线路的漏电保护检查（1）检查电力线路的漏电保护装置是否正常工作。

（2）检查电力线路的漏电保护装置的动作时间是否符合要求。

（3）检查电力线路的漏电保护装置的漏电保护动作电流是否符合要求。

6.电力线路的线缆和接线头检查（1）检查电力线路的线缆是否有老化、磨损等情况。

（2）检查电力线路的接线头是否正常连接。

（3）检查电力线路的线缆和接线头的温度是否超过允许范围。

7.电力线路的线缆敷设检查（1）检查电力线路的线缆敷设是否符合规范要求。

（2）检查电力线路的线缆敷设是否符合安全要求。

8.其他关键问题的检查（1）检查工厂电力线路与其他线路的隔离是否符合要求。

（2）检查工厂电力线路与其他设备的安全隔离措施是否符合要求。

（3）检查工厂电力线路是否有明显的安全隐患。

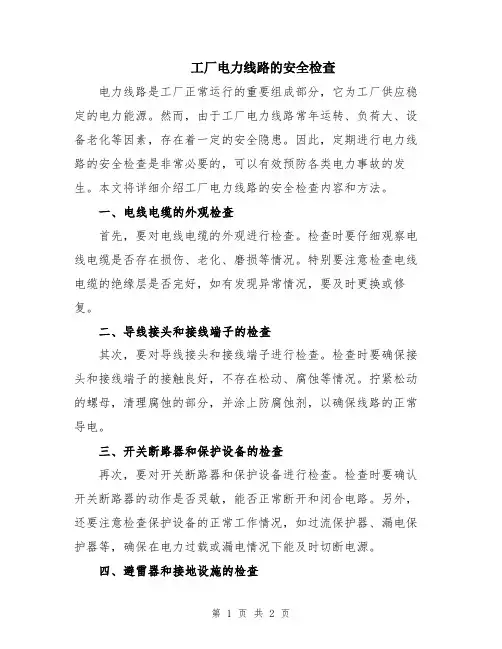

工厂电力线路的安全检查电力线路是工厂正常运行的重要组成部分，它为工厂供应稳定的电力能源。

然而，由于工厂电力线路常年运转、负荷大、设备老化等因素，存在着一定的安全隐患。

因此，定期进行电力线路的安全检查是非常必要的，可以有效预防各类电力事故的发生。

本文将详细介绍工厂电力线路的安全检查内容和方法。

一、电线电缆的外观检查首先，要对电线电缆的外观进行检查。

检查时要仔细观察电线电缆是否存在损伤、老化、磨损等情况。

特别要注意检查电线电缆的绝缘层是否完好，如有发现异常情况，要及时更换或修复。

二、导线接头和接线端子的检查其次，要对导线接头和接线端子进行检查。

检查时要确保接头和接线端子的接触良好，不存在松动、腐蚀等情况。

拧紧松动的螺母，清理腐蚀的部分，并涂上防腐蚀剂，以确保线路的正常导电。

三、开关断路器和保护设备的检查再次，要对开关断路器和保护设备进行检查。

检查时要确认开关断路器的动作是否灵敏，能否正常断开和闭合电路。

另外，还要注意检查保护设备的正常工作情况，如过流保护器、漏电保护器等，确保在电力过载或漏电情况下能及时切断电源。

四、避雷器和接地设施的检查此外，还需要对避雷器和接地设施进行检查。

检查时要确保避雷器与电力线路连接良好，能够有效地将雷击电流引入地下。

接地设施的检查主要包括接地线、接地极等，要确保其接地电阻符合标准要求。

五、配电柜和电缆沟的检查最后，要对配电柜和电缆沟进行检查。

检查时要确保配电柜的密封性良好，无积水、腐蚀和松动等现象。

电缆沟要保持干燥清洁，无杂物堆积和损坏，以免影响电力线路的正常运行。

综上所述，工厂电力线路的安全检查是确保电力供应安全稳定的关键措施。

通过对电线电缆的外观、导线接头和接线端子、开关断路器和保护设备、避雷器和接地设施、配电柜和电缆沟等进行定期检查，可以及时发现和解决电力线路存在的问题，确保工厂电力供应的稳定和安全。

同时，还要注意安全检查记录的整理和保存，以备日后参考和总结，不断完善和提高工厂电力线路的安全管理工作。

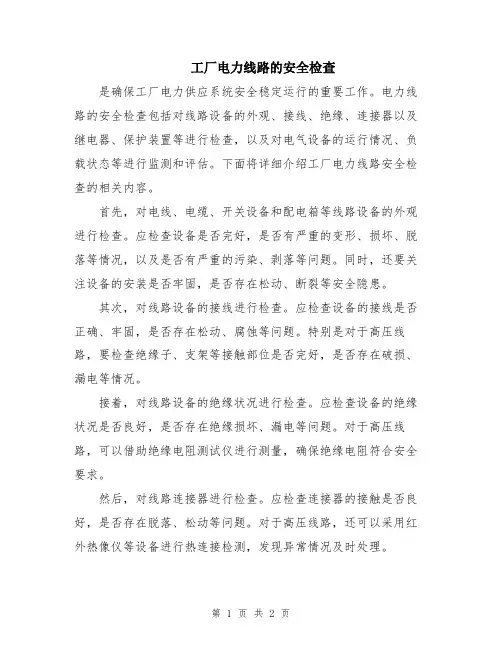

工厂电力线路的安全检查是确保工厂电力供应系统安全稳定运行的重要工作。

电力线路的安全检查包括对线路设备的外观、接线、绝缘、连接器以及继电器、保护装置等进行检查，以及对电气设备的运行情况、负载状态等进行监测和评估。

下面将详细介绍工厂电力线路安全检查的相关内容。

首先，对电线、电缆、开关设备和配电箱等线路设备的外观进行检查。

应检查设备是否完好，是否有严重的变形、损坏、脱落等情况，以及是否有严重的污染、剥落等问题。

同时，还要关注设备的安装是否牢固，是否存在松动、断裂等安全隐患。

其次，对线路设备的接线进行检查。

应检查设备的接线是否正确、牢固，是否存在松动、腐蚀等问题。

特别是对于高压线路，要检查绝缘子、支架等接触部位是否完好，是否存在破损、漏电等情况。

接着，对线路设备的绝缘状况进行检查。

应检查设备的绝缘状况是否良好，是否存在绝缘损坏、漏电等问题。

对于高压线路，可以借助绝缘电阻测试仪进行测量，确保绝缘电阻符合安全要求。

然后，对线路连接器进行检查。

应检查连接器的接触是否良好，是否存在脱落、松动等问题。

对于高压线路，还可以采用红外热像仪等设备进行热连接检测，发现异常情况及时处理。

接下来，对继电器、保护装置等进行检查。

应检查继电器、保护装置是否功能正常，是否存在故障、误动、漏电等情况。

可以进行设备的手动测试或者自动测试，确保继电器、保护装置能够准确、可靠地工作。

最后，对电气设备的运行情况和负载状态进行监测和评估。

可以通过电力监控系统、仪表等设备对电气设备的运行状态进行实时监测，及时发现设备异常状况。

同时，还要对设备的负载状况进行评估，确保设备能够正常承载工厂的电力需求。

在进行安全检查时，还应注意以下几个方面。

首先，要确保检查人员具有相关的电气安全知识和操作经验。

其次，要严格按照安全操作规程进行工作，防止发生安全事故。

再次，检查过程中要注重记录和总结问题，及时整改不合格的设备。

最后，要定期对线路设备进行安全检查，确保工厂电力线路的安全运行。

工厂供电线路计算公式在工业生产中，电力供应是至关重要的一环。

为了确保工厂正常运行，需要对供电线路进行合理的设计和计算。

本文将介绍工厂供电线路计算公式，帮助工程师们更好地进行电力供应系统的设计和规划。

1. 电流计算公式。

在设计供电线路时，首先需要计算线路所需的电流。

电流计算公式为：I = P / (U cosφ)。

其中，I为电流，单位为安培（A）；P为负载功率，单位为瓦特（W）；U为电压，单位为伏特（V）；cosφ为功率因数。

在实际计算中，需要根据具体的负载功率和电压来计算所需的电流。

同时，功率因数也是一个重要的参数，影响着电流的大小和线路的设计。

2. 电压降计算公式。

在供电线路中，由于电阻和电感等因素的存在，会导致电压的降低。

为了确保负载能够正常工作，需要计算电压降，并根据计算结果选择合适的线路和设备。

电压降计算公式为：ΔU = I R + I X。

其中，ΔU为电压降，单位为伏特（V）；I为电流，单位为安培（A）；R为电阻，单位为欧姆（Ω）；X为电抗，单位为欧姆（Ω）。

在实际计算中，需要根据线路的电阻和电抗来计算电压降，从而选择合适的线路规格和设备参数。

3. 线路功率损耗计算公式。

除了电压降外，供电线路还会产生一定的功率损耗。

为了确保供电系统的高效运行，需要计算线路的功率损耗，并根据计算结果选择合适的线路和设备。

线路功率损耗计算公式为：P_loss = I^2 R。

其中，P_loss为线路功率损耗，单位为瓦特（W）；I为电流，单位为安培（A）；R为线路电阻，单位为欧姆（Ω）。

在实际计算中，需要根据线路的电阻和电流来计算线路的功率损耗，从而选择合适的线路规格和设备参数。

4. 线路容量计算公式。

在设计供电线路时，需要根据负载功率和电流来确定线路的容量。

线路容量计算公式为：S = P / cosφ。

其中，S为线路容量，单位为千伏安（kVA）；P为负载功率，单位为瓦特（W）；cosφ为功率因数。

在实际计算中，需要根据负载功率和功率因数来计算线路的容量，从而选择合适的线路规格和设备参数。

工厂电力线路的安全检查随着工业化程度的提高，电力成为现代制造业中不可或缺的能源之一。

然而，电力的使用也给工厂带来了很多安全隐患。

为了确保工厂电力线路的安全运行，需要定期进行安全检查。

检查前的准备工作在开始检查前，需要进行以下准备工作：1.确定检查的范围：检查的范围应包括工厂内的所有电力线路，包括主配电室、分配电房、生产车间等。

2.确定检查的标准：根据国家相关规定和工厂的具体情况，确定合适的检查标准。

3.制定检查计划：根据检查范围和标准，制定具体的检查计划。

计划应包括检查时间、检查人员、检查内容、检查方法等。

4.准备检查工具：例如绝缘电阻测试仪、万用表、手电筒、防护手套、防护鞋等。

检查内容根据工厂电力线路的不同部位和性质，检查内容可以分为以下几个方面：主配电室1.进行绝缘电阻测试：使用绝缘电阻测试仪检查主配电室的各个电缆的绝缘电阻值是否正常。

绝缘电阻值应满足国家标准要求。

2.检查开关电器：检查主配电室中的开关电器是否齐全、运行是否正常、保护功能是否有效等。

3.检查接地: 检查主配电室的接地装置是否牢固，接地电阻值是否符合国家标准要求。

分配电房1.检查电容器组：检查分配电房中的电容器组是否正常运行，并注意观察其是否发生过负载过大、电容器本体老化等情况。

2.检查开关柜：检查分配电房中的开关柜是否存在漏电、松动等情况。

3.检查接地：检查分配电房的接地装置是否完好，接地电阻值是否符合国家标准要求。

生产车间1.检查电缆线路：检查生产车间中的各个电缆线路是否完好、无松动、无裸露情况。

2.检查机电设备：检查生产车间中的机电设备连接是否牢固，运行是否正常。

3.检查灯光设备：检查生产车间中的灯光设备连接是否正常，是否存在漏电和闪烁等情况。

检查方法在进行电力线路检查时，需要采取以下措施：1.保持安全：检查人员应穿戴好应有的防护装备，如防护服、安全鞋、绝缘手套等，并遵循安全操作规程。

2.仪器准备：使用绝缘电阻测试仪、万用表等电力仪器前，检查其是否正常工作，并调整好检测范围。
