工厂电力线路
工厂电力线路的发展趋势
智能化
随着科技的进步，工厂电力线路将逐渐实现智能化，通过 自动化和远程控制技术，提高线路的运行效率和安全性。
高效化
为了降低能源消耗和运营成本，工厂电力线路将趋向于采 用高效节能的设备和材料，提高电力传输的效率。
绿色化
随着环保意识的增强，工厂电力线路将更加注重环保，采 用清洁能源和低碳排放技术，减少对环境的影响。
工厂电力线路
contents
目录
• 工厂电力线路概述 • 工厂电力线路的组成 • 工厂电力线路的安装与维护 • 工厂电力线路的安全与防护 • 工厂电力线路的发展趋势与展望
01 工厂电力线路概述
工厂电力线路的定义
工厂电力线路是指工厂内部用于传输 和分配电能的线路系统，包括电源进 线、变压器、配电盘、电缆、电线等 组成部分。
安全性
随着安全意识的提高，工厂电力 线路将更加注重安全性，采用先 进的安全技术和措施，确保线路 运行的安全可靠。
数字化
数字化技术将进一步应用于工厂 电力线路，通过大数据、云计算 等技术手段，实现线路的数字化 管理和监控。
THANKS FOR WATCHING
感谢您的观看
工厂电力线路是工厂电力系统的重要 组成部分，负责将电能从外部电网输 送到工厂内部的各个用电设备，并确 保电能的安全、稳定和可靠供应。
工厂电力线路的重要性
工厂电力线路是工厂正常运转的基础 设施之一，为工厂提供必要的能源支 持，保障生产设备的正常运行和生产 过程的顺利进行。
工厂电力线路的性能和稳定性直接影 响到工厂的生产效率和产品质量，因 此，合理规划、设计、维护和管理工 厂电力线路至关重要。
故障排查
当线路出现故障时，迅速组织人员排查故障原因，确定故障点并 进行修复。

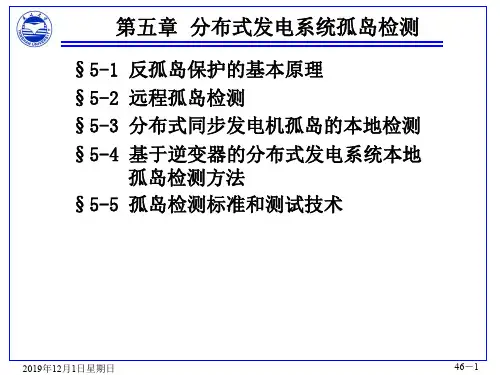

电力系统 第5章 反孤岛保护的基本原理.ppt
有源孤岛检测方法是将干扰信号注入到供电系统，并测量本 地系统的响应来检测孤岛是否形成。
1.有源阻抗测量孤岛检测
2019年12月1日星期日
46－17
§5-3 分布式同步发电机孤岛的本地检测
有源阻抗测量孤岛检测是将干扰信号注入到系统中，通过测
量由干扰信号产生的响应来测量系统阻抗。
如果分布式发电系统与大电网相连，分布式发电机端的等效
2019年12月1日星期日
46－2
§5-1 反孤岛保护的基本原理
由于电力系统不再控制孤岛系统中的电压和频率，如果孤 岛系统中的分布式发电机不能提供电压和频率调节，没有 限制电压和频率偏移的继电保护，则用户得到的电压和频 率将波动很大，将可能引起用户设备的损坏。
当一条线路本应该没有电而由孤岛中的分布式发电机供电 时，将使线路维修的工作人员或其他人员有触电的危险。
无功功率输出的变化：该方法监视分布式发电机输出无功功 率的变化，它的性能可能比电压继电器的好，这是因为在分
布式发电低渗透的配电网中，要得到可探测的电压的变化， 系统中无功功率变化必须很大。 功率因数(P/Q)和(df/dP)：发电机的有功功率和无功功率的变 化都将影响功率因数。 三、有源孤岛检测方法
下降。通过电压变化或变化率，就有可能检测到孤岛状态。
2019年12月1日星期日
46－16
§5-3 分布式同步发电机孤岛的本地检测
孤岛中，电压变化比频率变化快很多，因为电压变化和机 械惯量无关，所以电压继电器能够迅速动作。
有功功率输出变化：这种方法监测分布式发电机输出的有功 功率，由于有功功率变化直接导致系统频率变化，因此该方 法的性能和基于频率的继电器相似。
统中所有能够使分布式发电系统与电网断开的断路器和自动 重合闸的状态，当 一个开关操作产生 了到变电站的断路 时，中央算法可确 定孤岛的范围，然 后给分布式发电机 的断路器发出跳闸 信号。
1.有源阻抗测量孤岛检测
2019年12月1日星期日
46－17
§5-3 分布式同步发电机孤岛的本地检测
有源阻抗测量孤岛检测是将干扰信号注入到系统中，通过测
量由干扰信号产生的响应来测量系统阻抗。
如果分布式发电系统与大电网相连，分布式发电机端的等效
2019年12月1日星期日
46－2
§5-1 反孤岛保护的基本原理
由于电力系统不再控制孤岛系统中的电压和频率，如果孤 岛系统中的分布式发电机不能提供电压和频率调节，没有 限制电压和频率偏移的继电保护，则用户得到的电压和频 率将波动很大，将可能引起用户设备的损坏。
当一条线路本应该没有电而由孤岛中的分布式发电机供电 时，将使线路维修的工作人员或其他人员有触电的危险。
无功功率输出的变化：该方法监视分布式发电机输出无功功 率的变化，它的性能可能比电压继电器的好，这是因为在分
布式发电低渗透的配电网中，要得到可探测的电压的变化， 系统中无功功率变化必须很大。 功率因数(P/Q)和(df/dP)：发电机的有功功率和无功功率的变 化都将影响功率因数。 三、有源孤岛检测方法
下降。通过电压变化或变化率，就有可能检测到孤岛状态。
2019年12月1日星期日
46－16
§5-3 分布式同步发电机孤岛的本地检测
孤岛中，电压变化比频率变化快很多，因为电压变化和机 械惯量无关，所以电压继电器能够迅速动作。
有功功率输出变化：这种方法监测分布式发电机输出的有功 功率，由于有功功率变化直接导致系统频率变化，因此该方 法的性能和基于频率的继电器相似。
统中所有能够使分布式发电系统与电网断开的断路器和自动 重合闸的状态，当 一个开关操作产生 了到变电站的断路 时，中央算法可确 定孤岛的范围，然 后给分布式发电机 的断路器发出跳闸 信号。
工厂供电第五章工厂电力线路
等基本接线方式。 （一）放射式接线
指变配电所高压母线上引出的一回线路 直接向一个车间变电所或高压用电设备供电， 沿线不支接其他负荷。
（二）树干式接线 指由变配电所高压母线上引出的每路高压配电干线
上，沿线支接了几个车间变电所或负荷点的结线方式。 与放射式接线相比， 优点： （1）能减少线路的有色金属消耗量。 （2）采用的高压开关数量少。 （3）无需没高压配电室，投资 较少。 缺点： （1)供电可靠性更低，当高压配电干线发生故障或检修时， 其上的所有 变电所都要停电.
A0≥Aφ
2.保护线（PE线）截面的选择 保护线截面APE要满足短路热稳定度的要求，按
GB50054–95低压配电设计规范规定： （1）当Aφ≤16mm2时
APE≥Aφ
（2）当16mm2＜Aφ≤35mm2时 APE≥16mm2
(3) 当Aφ≥35mm2时 APE≥0.5Aφ
3.保护中性线（PEN线）截面的选择 因为PEN线具有PE线和N线的双重功能，所以选
（三）环式接线 车间变电所的低压侧，通过低压联络线相互联
接成为环式。 环式接线，供电可靠性比较高。任一段线路发
生故障或检修时，都不致造成供电中断，或暂时停 电，一旦切换电源的操作完成，就能恢复供电。
环式接线，可使电能损耗和电压损耗减少，既 节约电能，又提高电压水平。但是环式供电系统的 保护装置及其整定配合相当复杂，如配合不当，容 易发生误动作，反而扩大故障停电的范围。
导线和电缆在通过计算电流时产生的发热高温， 不应 超过其正常运行时的最高允许温度。
2.电压损耗
导线和电缆在通过计算电流时产生的电压损耗, 不应超 过正常运行时允许的电压损耗值。
３.经济电流密度 高压线路及特大电流的低压线路， 一般应按规
指变配电所高压母线上引出的一回线路 直接向一个车间变电所或高压用电设备供电， 沿线不支接其他负荷。
（二）树干式接线 指由变配电所高压母线上引出的每路高压配电干线
上，沿线支接了几个车间变电所或负荷点的结线方式。 与放射式接线相比， 优点： （1）能减少线路的有色金属消耗量。 （2）采用的高压开关数量少。 （3）无需没高压配电室，投资 较少。 缺点： （1)供电可靠性更低，当高压配电干线发生故障或检修时， 其上的所有 变电所都要停电.
A0≥Aφ
2.保护线（PE线）截面的选择 保护线截面APE要满足短路热稳定度的要求，按
GB50054–95低压配电设计规范规定： （1）当Aφ≤16mm2时
APE≥Aφ
（2）当16mm2＜Aφ≤35mm2时 APE≥16mm2
(3) 当Aφ≥35mm2时 APE≥0.5Aφ
3.保护中性线（PEN线）截面的选择 因为PEN线具有PE线和N线的双重功能，所以选
（三）环式接线 车间变电所的低压侧，通过低压联络线相互联
接成为环式。 环式接线，供电可靠性比较高。任一段线路发
生故障或检修时，都不致造成供电中断，或暂时停 电，一旦切换电源的操作完成，就能恢复供电。
环式接线，可使电能损耗和电压损耗减少，既 节约电能，又提高电压水平。但是环式供电系统的 保护装置及其整定配合相当复杂，如配合不当，容 易发生误动作，反而扩大故障停电的范围。
导线和电缆在通过计算电流时产生的发热高温， 不应 超过其正常运行时的最高允许温度。
2.电压损耗
导线和电缆在通过计算电流时产生的电压损耗, 不应超 过正常运行时允许的电压损耗值。
３.经济电流密度 高压线路及特大电流的低压线路， 一般应按规
工厂供配电主电路图-PPT课件
3.1.1
主电路图(main circuit diagram)是指变电所中一次设备 按照设计要求连接起来，表示供配电系统中电能输送和分配路 线的电路图，亦称为主接线图或一次电路图。主电路图一般绘 成单线图，图中设备用标准的图形符号和文字符号表示。
主电路图的形式将影响配电装置的布局、供电的可靠性、 运行的灵活性以及二次接线、继电保护等问题。 典型的电气主电路图可分为有母线和无母线两种形式。 有母线主电路图主要包括单母线接线和双母线接线方式；无母 线主要有桥形接线等方式。
图11.5.7 高压侧单母线、低压侧单母线分段的变电所主电路
3.1.4 对于电源进线电压为35 kV及以上的大、中型工厂，通常
先经工厂总降压变电所将电压降为6～10 kV的高压配电电压，
然后经车间变电所降为一般用电设备所需的电压(如220 V/380 V)。工厂总降压变电所一般设变压器1～2台，电源进线1～2回 ，电压为35～110 kV/6～10 kV。
器)连接；每一条引出线和电源支路都经一台断路器与两组母
线隔离开关分别接至两组母线上。
图11.5.3 双母线接线
双母线接线的特点为： (1) 可轮流检修母线而不影响正常供电。
(2) 检修任一母线侧隔离开关时， 只影响该回路供电。
(3) 工作母线发生故障后， 所有回路短时停电并能迅速
恢复供电。
(4) 出线回路断路器检修时，该回路要停止工作。 双母线接线有较高的可靠性，广泛用于出线带电抗器的 6～10 kV配电装置中，当35～60 kV配电装置的出线数超过8回 和110 kV配电装置的出线数为5回及以上时，也采用双母线接
QF3才能恢复线路L1工作， 这将造成该侧线路的短时停电。
(3) 桥回路故障或检修时全厂分列为两部分，使两个单 元之间失去联系；同时，出线断路器故障或检修时，造成该
主电路图(main circuit diagram)是指变电所中一次设备 按照设计要求连接起来，表示供配电系统中电能输送和分配路 线的电路图，亦称为主接线图或一次电路图。主电路图一般绘 成单线图，图中设备用标准的图形符号和文字符号表示。
主电路图的形式将影响配电装置的布局、供电的可靠性、 运行的灵活性以及二次接线、继电保护等问题。 典型的电气主电路图可分为有母线和无母线两种形式。 有母线主电路图主要包括单母线接线和双母线接线方式；无母 线主要有桥形接线等方式。
图11.5.7 高压侧单母线、低压侧单母线分段的变电所主电路
3.1.4 对于电源进线电压为35 kV及以上的大、中型工厂，通常
先经工厂总降压变电所将电压降为6～10 kV的高压配电电压，
然后经车间变电所降为一般用电设备所需的电压(如220 V/380 V)。工厂总降压变电所一般设变压器1～2台，电源进线1～2回 ，电压为35～110 kV/6～10 kV。
器)连接；每一条引出线和电源支路都经一台断路器与两组母
线隔离开关分别接至两组母线上。
图11.5.3 双母线接线
双母线接线的特点为： (1) 可轮流检修母线而不影响正常供电。
(2) 检修任一母线侧隔离开关时， 只影响该回路供电。
(3) 工作母线发生故障后， 所有回路短时停电并能迅速
恢复供电。
(4) 出线回路断路器检修时，该回路要停止工作。 双母线接线有较高的可靠性，广泛用于出线带电抗器的 6～10 kV配电装置中，当35～60 kV配电装置的出线数超过8回 和110 kV配电装置的出线数为5回及以上时，也采用双母线接
QF3才能恢复线路L1工作， 这将造成该侧线路的短时停电。
(3) 桥回路故障或检修时全厂分列为两部分，使两个单 元之间失去联系；同时，出线断路器故障或检修时，造成该
工厂供电(完整)ppt课件
.
21
工厂供电
2． 我国规定的额定电压频率为50 Hz，大容量系统允许的频 率偏差为±0.2 Hz，中、小容量系统允许的频率偏差为±0.5 Hz。 频率的调整主要由发电厂进行。工厂电力系统的频率指 标由电力系统给予保证。
.
22
工厂供电
3． 供电的可靠性要求
保证供电系统的安全可靠性是电力系统运行的基本要求。 所谓供电的可靠性，是指确保用户能够随时得到供电。这就要 求供配电系统的每个环节都安全、可靠运行，不发生故障，以 保证连续不断地向用户提供电能。
.
27
工厂供电
导体通过电流达到稳定温升的时间大约为(3～4)τ，τ 为发热时间常数。 截面在16 mm2及以上的导体，其τ≥10 min。
因此，载流导体大约经30 min后可达到稳定温升值，计算负荷
也就是半小时最大负荷。分别用P30、Q30、S30和I30表示有功计
算负荷、无功计算负荷、视在计算负荷和计算电流。
.
14
工厂供电
图11.1.3 电力变压器的额定说明
.
15
工厂供电 2. 电压分类及高低电压的划分
按国标规定， 额定电压分为三类： 第一类额定电压为100 V及以下，如12 V、24 V、36 V等， 主要用于安全照明、潮湿工地建筑内部的局部照明及小容量 负荷。 第二类额定电压为100 V以上、1000 V以下，如127 V、 220 V、380 V、600 V等，主要用作低压动力电源和照明电源。
二级负荷是指中断供电将在政治、经济上造成较大损失 的电力负荷， 如主要设备损坏、大量产品报废、 连续生产 过程被打乱需较长时间才能恢复、重点企业大量减产等。
二级负荷要求由双回路供电，供电变压器也应有两台(这 两台变压器不一定在同一变电所)，当其中有一条回路或一台 变压器发生常见故障时，二级负荷应不致中断供电，或中断 供电后能迅速恢复供电。
第5章 电力线路
第五章 配电线路
4、民用建筑中电缆选择： 在室内正常条件下敷设，可选用聚氯乙烯绝缘聚氯乙烯护 套（VV型）的电缆； 工作环境平均温度大于35℃或较大负荷的线路，可选用交 联聚乙烯绝缘电缆（YJV型） ； 对消防要求高的建筑，如一类防火建筑、重要的公共场所 以及人员集中的地下层的非消防线路宜采用阻燃低烟无卤电 缆（ZR-YJV型） 。 消防用电设备、电梯用电、应急照明或特殊用电等线路可 选用耐火类电缆（NH-YJV型） 。
环境温度应为30℃+5℃=35℃。查附录表23-1，35℃时明 敷的BLV-500型导线截面为10mm2时的Ial=51A>I30=50A，满足 发热条件，因此相线截面选Aφ=10 mm2 。 (2) N线截面的选择
按A0≥0.5Aφ 选 A0 =6 mm2
(3) PE线截面的选择 由于Aφ<16 mm2，故选APE=Aφ=10 mm2
第五章 配电线路
YDF-ZR-YJV-3×95+2×50/3×25+2×16
第五章 配电线路
三、室内线路 1、室内（车间）配电线路大多采用绝缘导线； 2、绝缘导线按绝缘材料分为橡皮绝缘和塑料绝缘； 3、绝缘导线的敷设方式有明敷和暗敷两种。明敷是导线直接在 管子、线槽等的保护体内，敷设于墙壁、顶棚的表面及支架等 处；暗敷是导线在管子、线槽等的保护体内，敷设于墙壁、顶 棚、楼板的内部。 4、线槽布线和穿管布线的导线，在中间不许直接接头，接头必 须经过专门的接线盒。 5、穿金属管时应将同一回路的所有相线和中性线穿于同一管内。
3、住宅中导线的选择：住宅供电系统的电气线路应采用符合安 全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进 户线截面不应小于10mm2，分支回路导线截面不应小于2.5mm2。
供配电线路
线路金具是用来连接导线、安装横担和绝缘子等的金属附件
（四）架空线的敷设
1、敷设要求、路径选择
2、导线在电杆上的排列方式
3、架空线的档距、弧垂、及其它距离
三相四线制低压架空线路的导线，一般都采用水平排列，如图5-16a所 示。由于中性线（PEN线）电位在三相均衡时为零，而且其截面一般较小， 机械强度较差，所以中性线一般架设在靠近电杆的位置。
2. 双回路放射式网络结构
对于重要的用户，为保证供电回路故障时，不影响对用户 供电，可采用双回路放射式接线，如下图所示。
一次投资较大，因此一般仅用于确需高可靠性的 用户，并可将双回路的电源端接于不同的电源，以保 证电源和线路同时得以备用，可向一、二级负荷供电。 此种网络结构在中压和低压系统中均常见。

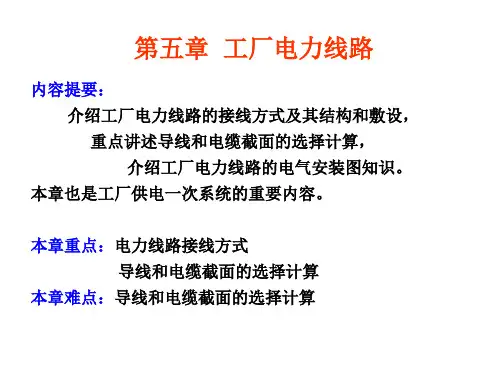

第五章 工厂电力线路
内容提要： 介绍工厂电力线路的接线方式及其结构和敷设， 重点讲述导线和电缆截面的选择计算， 介绍工厂电力线路的电气安装图知识。
本章也是工厂供电一次系统的重要内容。
本章重点：电力线路接线方式 导线和电缆截面的选择计算
本章难点：导线和电缆截面的选择计算
第一节 工厂电力线路及其接线方式
双电源切换箱 主电源 备用电源
出线1 出线2 出线3 出线4
主电路图
2. 树干式
分支箱
0.38kV AP1
STS 车间变电所
配电箱
AP2
APn
a) 单回路树干式
特点：引出配电干线较少，采用的开关设备自然较少，但 供电可靠性差。在机械加工车间、工具车间和机修车间应 用比较普遍
低压电缆分支箱
0.38kV
M
M
M
首端设置一
a）
组总的保护，
可靠性低。
（四）架空线的敷设
1、敷设要求、路径选择
2、导线在电杆上的排列方式
3、架空线的档距、弧垂、及其它距离
三相四线制低压架空线路的导线，一般都采用水平排列，如图5-16a所 示。由于中性线（PEN线）电位在三相均衡时为零，而且其截面一般较小， 机械强度较差，所以中性线一般架设在靠近电杆的位置。
2. 双回路放射式网络结构
对于重要的用户，为保证供电回路故障时，不影响对用户 供电，可采用双回路放射式接线，如下图所示。
一次投资较大，因此一般仅用于确需高可靠性的 用户，并可将双回路的电源端接于不同的电源，以保 证电源和线路同时得以备用，可向一、二级负荷供电。 此种网络结构在中压和低压系统中均常见。
第五章 工厂电力线路
内容提要： 介绍工厂电力线路的接线方式及其结构和敷设， 重点讲述导线和电缆截面的选择计算， 介绍工厂电力线路的电气安装图知识。
本章也是工厂供电一次系统的重要内容。
本章重点：电力线路接线方式 导线和电缆截面的选择计算
本章难点：导线和电缆截面的选择计算
第一节 工厂电力线路及其接线方式
双电源切换箱 主电源 备用电源
出线1 出线2 出线3 出线4
主电路图
2. 树干式
分支箱
0.38kV AP1
STS 车间变电所
配电箱
AP2
APn
a) 单回路树干式
特点：引出配电干线较少，采用的开关设备自然较少，但 供电可靠性差。在机械加工车间、工具车间和机修车间应 用比较普遍
低压电缆分支箱
0.38kV
M
M
M
首端设置一
a）
组总的保护，
可靠性低。
工厂供电——刘介才-PPT
2021/5/15
9
2021/5/15
突然中断 供电！
10
2021/5/15
停电！
11
对工厂供电的基本要求
2021/5/15
安全 可靠 优质 经济
12
第2节 工厂供电系统及发电厂、电力系统与 工厂的自备用电源
一、工厂供电系统概况 中小型工厂的电源进线 电压是6~10kV。电能先从
高压配电所集中，再由 高压配电线路将电能分 送到各车间变电所或由 高压配电线路直接供给 高压用电设备。
22
（二）电力系统
将一次能源转换成二次能源系统
电 能 转 换
发电
2021/5/15
电 能 传 输
变电 输电
电 能 分 配
变配电
电 能 利 用
用电
23
送电过程：发电机→升压→高压输电线路→降压→配电.
2021/5/15
24
电力系统：由各级电压的电力线路将发电 厂、变电所和电力用户联系起来的一个发 电、输电、变电、配电和用电的整体。
2021/5/15
单相短路电流比线路的正常负荷电流大得多， 因此，系统发生单相短路时保护装置应动作于跳闸， 切除短路故障。
46
二、低压配电系统的接地型式
我国220/380V低压配电系统，广泛采用中性点直接接 地的运行方式，而且引出有中性线〔N〕，保护线 〔PE〕或保护中性线〔PEN〕。
中性线〔N〕的功能：一是用来接用额定电压为系统 相电压的单相用电设备；二是用来传导三相系统中的 不平衡电流和单相电流；三是减小负荷中性点的电位 偏移。
2021/5/15
37
低压 ：
单相 220V
三相 380V
高压：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 工厂电力线路及其接线方式
工厂电力线路的接线应力求简单。
供配电系统如果接线复杂，层次过多，不仅浪费投 资，维护不便，而且由于电路串连的元件过多，因 操作错误或元件故障而产生的事故也会随之增多， 且事故处理和恢复供电的操作也比较麻烦，从而延 长了停电时间。
GB50052–95《供配电系统实际规范》中规定：供配 电系统应简单可靠，同一电压供电系统的变配电级 数不宜多于两级。
（2）耐张杆：又称承力杆或锚杆，是为了防止线路某处断线，使整个线路拉力不平 衡以致倾倒而设的。通常在耐张杆的前后方各装一根拉线，用来平衡这种拉力。
特点：引出配电干线较少，采用的开关设备 自然较少，但供电可靠性差。在机械加工车 间、工具车间和机修车间应用比较普遍。
2020年8月14日
EXIT
第5章第12页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2.低压树干式结线
为变形的树干式结线叫链式结线，该结线适用 于用电设备距离近，容量小（总容量不超过 10kW），台数约3~5台，配电箱不超过3台的 情况。
第五章 工厂电力线路
电力线路是供配电系统的重要组成部分，他担负着 输送和分配电能的重要任务，所以在整个供配电系 统中有着重要的作用。
第一节 工厂电力线路及其接线方式 第二节 工厂电力线路的结构和敷设 第三节 导线和电缆截面的选择计算 第四节 电力线路的电气安装图
第五节 电力线路的运行维护与检修试验
2020年8月14日
2020年8月14日
EXIT
第5章第13页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
3.低压环形结线 在两个车间变电所的低 压侧，可以通过低压联 络线连接起来，构成环 形结线。
特点：供电可靠性较高， 保护装置整定配合比较复 杂，易发生误动作。
2020年8月14日
EXIT
第5章第14页
第五章 工厂电力线路
二、低压电力线路的接线方式
低压线路的作用是从车间变电所以 380/220V的电压向车间各用电设备或 负荷点配电。低压配电线路也有放射 式、树干式和环形等接线方式。
2020年8月14日
EXIT
第5章第10页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
二、低压电力线路的接线方式
1.低压放射式接线
1.高压放射式接线
高压放射式接线是指变配电所高压母 线上引出的一回线路直接向一个车间 变电所或高压用电设备供电，沿线不 支接其他负荷。
特点：高压开关设备较多，投资较大。
2020年8月14日
EXIT
第5章第5页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
单回路放射式（图a）： 结线清晰，操作维护方 便，保护简单，便于实 现自动化，供电可靠性 较高。
特点：供电可靠性较高，所 用开关设备及配电线路也较 多。多用于用电设备容量大， 或负荷性质重要，或车间内 负荷排列不整齐，或车间为 有爆炸危险的厂房，必须由 与车间隔离的房间引出线路 等情况。
2020年8月14日
EXIT
第5章第11页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2.低压树干式结线
双回路放射式（图b）： 增加 了备用线路，提高 了供电可靠性；
2020年8月14日
EXIT
第5章第6页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
2020年8月14日
EXIT
第5章第7页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式 2.高压树干式接线
一、高压电力线路的接线方式 3.高压环形接线 对供配电系统而言，高压环形接线是树干式接 线的改进，两路树干式接线联接起来就构成了 环形接线。
特点：运行灵活， 供电可靠性高。在 现代化城市配电网 中应用较广。
2020年8月14日
EXIT
第5章第9页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
高压树干式接线是指由变配电所高压母线上引出的 每路高压配电干线上，沿线支接了几个车间变电所 或负荷点的接线方式。
特点：变配电所的出线 减少，高压开关柜相应 也减少，可节约有色金 属的消耗量 ，供电可 靠性差。
2020年8月14日
EXIT
第5章第8页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
EXIT
第5章第1页
第五章 工厂电力线路
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2020年8月14日
EXIT
第5章第2页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
接线方式是指由电源端（变、配电站）向负 荷端（电能用户或用电设备）输送电能时采 用的网络形式。
电力线路按电压高低分，有1kV以上的高压 线路和1kV及以下的低压线路。
电力线路按结构形式分，有架 空线路和电缆线路以及室内 （车间）线路等。
2020年8月14日
EXIT
第5章第3页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2020年8月14日
EXIT
第5章第15页
第五章 工厂电力线路
第二节 工厂电力线路的结构和敷设
1 工厂架空线路的结构
工厂架空电力线路是由电杆、 导线、金具、绝缘子、横担 构成的，为了平衡电杆各方 向的拉力，增强电杆稳定性， 有的电杆上还装有拉线。为 防雷击，有的架空线路上架空线路的基本结构 1—导线；2—绝缘子；3—横担；
4—金具；5—拉线；6—电杆
第5章第16页
第五章 工厂电力线路
第二节 工厂电力线路的结构和敷设
1 工厂架空线路的结构
电杆
（1）直线杆：又称中间杆，是架空线路使用最多的电杆，大约占全部电杆的80%。 直线杆只承受导线本身的重量和拉力，顶部比较简单，一般不装拉线。
一、高压电力线路的接线方式
高压线路的作用是在企业内部从总降压 变电所（或配电所）以6~10kV电压向 各车间变电所、建筑物变电所或高压用
电设备配电。其常用的基本接线方式有 放射式、树干式和环形三种。
2020年8月14日
EXIT
第5章第4页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
工厂电力线路的接线应力求简单。
供配电系统如果接线复杂，层次过多，不仅浪费投 资，维护不便，而且由于电路串连的元件过多，因 操作错误或元件故障而产生的事故也会随之增多， 且事故处理和恢复供电的操作也比较麻烦，从而延 长了停电时间。
GB50052–95《供配电系统实际规范》中规定：供配 电系统应简单可靠，同一电压供电系统的变配电级 数不宜多于两级。
（2）耐张杆：又称承力杆或锚杆，是为了防止线路某处断线，使整个线路拉力不平 衡以致倾倒而设的。通常在耐张杆的前后方各装一根拉线，用来平衡这种拉力。
特点：引出配电干线较少，采用的开关设备 自然较少，但供电可靠性差。在机械加工车 间、工具车间和机修车间应用比较普遍。
2020年8月14日
EXIT
第5章第12页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2.低压树干式结线
为变形的树干式结线叫链式结线，该结线适用 于用电设备距离近，容量小（总容量不超过 10kW），台数约3~5台，配电箱不超过3台的 情况。
第五章 工厂电力线路
电力线路是供配电系统的重要组成部分，他担负着 输送和分配电能的重要任务，所以在整个供配电系 统中有着重要的作用。
第一节 工厂电力线路及其接线方式 第二节 工厂电力线路的结构和敷设 第三节 导线和电缆截面的选择计算 第四节 电力线路的电气安装图
第五节 电力线路的运行维护与检修试验
2020年8月14日
2020年8月14日
EXIT
第5章第13页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
3.低压环形结线 在两个车间变电所的低 压侧，可以通过低压联 络线连接起来，构成环 形结线。
特点：供电可靠性较高， 保护装置整定配合比较复 杂，易发生误动作。
2020年8月14日
EXIT
第5章第14页
第五章 工厂电力线路
二、低压电力线路的接线方式
低压线路的作用是从车间变电所以 380/220V的电压向车间各用电设备或 负荷点配电。低压配电线路也有放射 式、树干式和环形等接线方式。
2020年8月14日
EXIT
第5章第10页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
二、低压电力线路的接线方式
1.低压放射式接线
1.高压放射式接线
高压放射式接线是指变配电所高压母 线上引出的一回线路直接向一个车间 变电所或高压用电设备供电，沿线不 支接其他负荷。
特点：高压开关设备较多，投资较大。
2020年8月14日
EXIT
第5章第5页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
单回路放射式（图a）： 结线清晰，操作维护方 便，保护简单，便于实 现自动化，供电可靠性 较高。
特点：供电可靠性较高，所 用开关设备及配电线路也较 多。多用于用电设备容量大， 或负荷性质重要，或车间内 负荷排列不整齐，或车间为 有爆炸危险的厂房，必须由 与车间隔离的房间引出线路 等情况。
2020年8月14日
EXIT
第5章第11页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2.低压树干式结线
双回路放射式（图b）： 增加 了备用线路，提高 了供电可靠性；
2020年8月14日
EXIT
第5章第6页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
2020年8月14日
EXIT
第5章第7页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式 2.高压树干式接线
一、高压电力线路的接线方式 3.高压环形接线 对供配电系统而言，高压环形接线是树干式接 线的改进，两路树干式接线联接起来就构成了 环形接线。
特点：运行灵活， 供电可靠性高。在 现代化城市配电网 中应用较广。
2020年8月14日
EXIT
第5章第9页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
高压树干式接线是指由变配电所高压母线上引出的 每路高压配电干线上，沿线支接了几个车间变电所 或负荷点的接线方式。
特点：变配电所的出线 减少，高压开关柜相应 也减少，可节约有色金 属的消耗量 ，供电可 靠性差。
2020年8月14日
EXIT
第5章第8页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
EXIT
第5章第1页
第五章 工厂电力线路
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2020年8月14日
EXIT
第5章第2页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
接线方式是指由电源端（变、配电站）向负 荷端（电能用户或用电设备）输送电能时采 用的网络形式。
电力线路按电压高低分，有1kV以上的高压 线路和1kV及以下的低压线路。
电力线路按结构形式分，有架 空线路和电缆线路以及室内 （车间）线路等。
2020年8月14日
EXIT
第5章第3页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
2020年8月14日
EXIT
第5章第15页
第五章 工厂电力线路
第二节 工厂电力线路的结构和敷设
1 工厂架空线路的结构
工厂架空电力线路是由电杆、 导线、金具、绝缘子、横担 构成的，为了平衡电杆各方 向的拉力，增强电杆稳定性， 有的电杆上还装有拉线。为 防雷击，有的架空线路上架空线路的基本结构 1—导线；2—绝缘子；3—横担；
4—金具；5—拉线；6—电杆
第5章第16页
第五章 工厂电力线路
第二节 工厂电力线路的结构和敷设
1 工厂架空线路的结构
电杆
（1）直线杆：又称中间杆，是架空线路使用最多的电杆，大约占全部电杆的80%。 直线杆只承受导线本身的重量和拉力，顶部比较简单，一般不装拉线。
一、高压电力线路的接线方式
高压线路的作用是在企业内部从总降压 变电所（或配电所）以6~10kV电压向 各车间变电所、建筑物变电所或高压用
电设备配电。其常用的基本接线方式有 放射式、树干式和环形三种。
2020年8月14日
EXIT
第5章第4页
第五章 工厂电力线路
第一节 工厂电力线路及其接线方式
一、高压电力线路的接线方式
