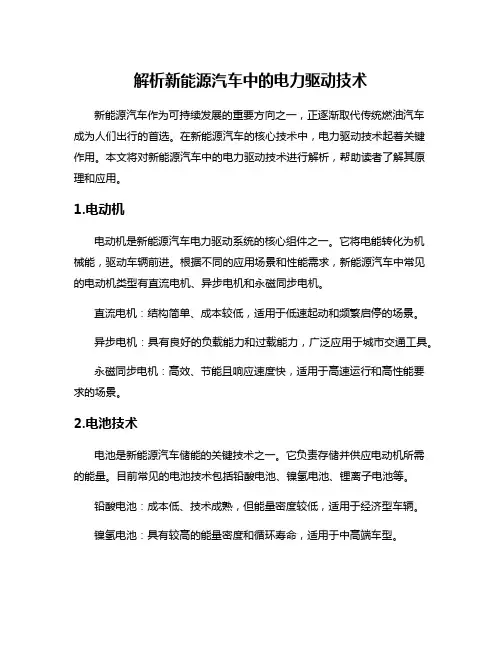

解析新能源汽车中的电力驱动技术新能源汽车作为可持续发展的重要方向之一，正逐渐取代传统燃油汽车成为人们出行的首选。
在新能源汽车的核心技术中，电力驱动技术起着关键作用。
本文将对新能源汽车中的电力驱动技术进行解析，帮助读者了解其原理和应用。
1.电动机电动机是新能源汽车电力驱动系统的核心组件之一。
它将电能转化为机械能，驱动车辆前进。
根据不同的应用场景和性能需求，新能源汽车中常见的电动机类型有直流电机、异步电机和永磁同步电机。
直流电机：结构简单、成本较低，适用于低速起动和频繁启停的场景。
异步电机：具有良好的负载能力和过载能力，广泛应用于城市交通工具。
永磁同步电机：高效、节能且响应速度快，适用于高速运行和高性能要求的场景。
2.电池技术电池是新能源汽车储能的关键技术之一。
它负责存储并供应电动机所需的能量。
目前常见的电池技术包括铅酸电池、镍氢电池、锂离子电池等。
铅酸电池：成本低、技术成熟，但能量密度较低，适用于经济型车辆。
镍氢电池：具有较高的能量密度和循环寿命，适用于中高端车型。
锂离子电池：能量密度高、充放电效率高，是目前新能源汽车中应用最广泛的电池技术。
3.动力电子技术动力电子技术在新能源汽车中起到电能转换、电能控制和保护的重要作用。
主要包括充电机、变频器和电池管理系统。
充电机：用于将外部电源的交流电转化为电池所需的直流电。
变频器：用于调节电动机的转速和转矩，实现驱动系统的精确控制。
电池管理系统：监测和管理电池的电压、电流和温度等参数，确保电池的安全运行。
4.能量回馈技术能量回馈技术是新能源汽车电力驱动系统中常用的节能措施之一。
它通过回收制动能量和车辆滑行时的动能来再利用能量，提高能源利用率。
常见的能量回馈技术有制动能量回收系统和智能滑行系统。
制动能量回收系统：将制动过程中产生的能量转化为电能，储存起来供电使用，减少了能源的浪费。
智能滑行系统：通过优化车辆的动力调度算法，使车辆在滑行过程中能量损失降至最小，从而实现能量的回馈和节能效果。

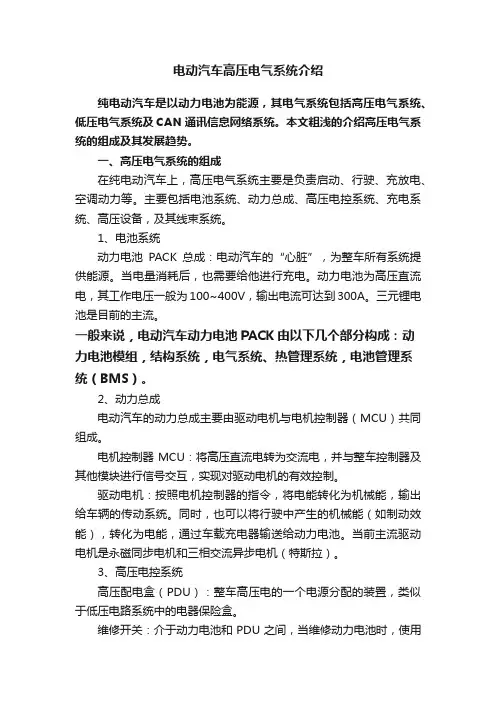

电动汽车高压电气系统介绍纯电动汽车是以动力电池为能源，其电气系统包括高压电气系统、低压电气系统及 CAN 通讯信息网络系统。
本文粗浅的介绍高压电气系统的组成及其发展趋势。
一、高压电气系统的组成在纯电动汽车上，高压电气系统主要是负责启动、行驶、充放电、空调动力等。
主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。
1、电池系统动力电池PACK总成：电动汽车的“心脏”，为整车所有系统提供能源。
当电量消耗后，也需要给他进行充电。
动力电池为高压直流电，其工作电压一般为100~400V，输出电流可达到300A。
三元锂电池是目前的主流。
一般来说，电动汽车动力电池PACK由以下几个部分构成：动力电池模组，结构系统，电气系统、热管理系统，电池管理系统（BMS）。
2、动力总成电动汽车的动力总成主要由驱动电机与电机控制器（MCU）共同组成。
电机控制器MCU：将高压直流电转为交流电，并与整车控制器及其他模块进行信号交互，实现对驱动电机的有效控制。
驱动电机：按照电机控制器的指令，将电能转化为机械能，输出给车辆的传动系统。
同时，也可以将行驶中产生的机械能（如制动效能），转化为电能，通过车载充电器输送给动力电池。
当前主流驱动电机是永磁同步电机和三相交流异步电机（特斯拉）。
3、高压电控系统高压配电盒（PDU）：整车高压电的一个电源分配的装置，类似于低压电路系统中的电器保险盒。
维修开关：介于动力电池和PDU之间，当维修动力电池时，使用它可以进行整车高压电的切断，确保维修安全。
通常也会集成在PDU 上。
电压转换器（DC/DC）：将动力电池的高压直流电转化为整车用电器需要的低压直流电，供给蓄电池，以能够保持整车用电平衡。
车载充电器（OBC）：将交流电转为直流电的装置。
受整车布置的影响，越来越多车型趋向于将DC/DC与OBC整合为控制器，甚至将PDU、DC/DC与OBC整合为三合一控制器。
4、充电系统快充口：输入高压直流电，可以直接通过PDU给动力电池充电。
一、导言新能源汽车是以替代传统燃油汽车为目标，以电力为动力源，在电动车市场的快速发展下，对于电气与电气系统的要求也不断提高。
为了使新能源汽车电气与电气系统的设计、制造、安装、调试、维修与管理工作有序进行，我国教育部发布了《新能源汽车电气与电气系统》课程标准。
二、课程目的1. 引领新能源汽车电气与电气系统“专业化”发展新能源汽车电气与电气系统的课程标准的发布，旨在通过规范、系统化的教育培训，培养具备新能源汽车电气与电气系统的综合应用实践能力、创新能力和拓展全球市场业务应用的高素质、应用型专门人才。
2. 推动新能源汽车电气与电气系统的标准化和规范化建设通过制定课程标准，规范新能源汽车电气与电气系统的教学内容和培养目标，推动教学研究的规范、标准和国际化。
三、课程内容1. 课程体系《新能源汽车电气与电气系统》课程标准中，包含的主要内容有：电动汽车电气基础知识、电动汽车电气系统组成与工作原理、电动汽车电动机与控制系统、电动汽车动力电池与管理系统、电动汽车充电系统、电动汽车智能交通系统、电动汽车车载电子系统等。
2. 课程目标《新能源汽车电气与电气系统》课程标准要求培养学生具备以下综合能力：（1）理论基础知识能力：掌握新能源汽车电气与电气系统的基本理论和相关知识；（2）实践应用能力：能够进行新能源汽车电气与电气系统的设计、制造、安装、调试、维修与管理工作；（3）创新动手能力：具备解决新能源汽车电气与电气系统实际问题的能力；（4）团队协作与沟通能力：具备跨学科、跨文化团队工作的能力；（5）实习体验能力：具备跨国企业、上市公司挑战性的实习体验。
四、课程教学方法1. 理论教学与实践教学相结合新能源汽车电气与电气系统的课程教学应该注重理论教学与实践教学的有机结合，培养学生对理论知识的领悟和应用能力，同时强化动手操作、实际应用与实习实践。
2. 产学研结合在课程教学中，应该加大产学研结合的力度，与相关企业合作，提供实践实习评台，加强学生的职业素养培养。
关于电动汽车的各方面知识集锦(精选)关于电动汽车的各方面知识集锦(精选)随着环保意识的增强和科技的进步，电动汽车逐渐成为人们关注的焦点。
本文将为您介绍电动汽车的相关知识，包括其原理、优势、发展趋势以及与传统汽车的对比等方面。
一、电动汽车的原理电动汽车是指以电能作为主要能源，通过电动机驱动车辆运行的一种汽车。
它的工作原理主要包括电池供能、电动机驱动和能量回收三个过程。
首先，电池作为电动汽车的能量来源，将电能存储起来；其次，电动机负责将电能转化为机械能，推动汽车前进；最后，能量回收系统通过制动时的能量回收，将部分能量转化为电能再次存储，提高能源利用效率。
二、电动汽车的优势1. 环保节能：电动汽车使用电能作为能源，不产生尾气排放，可以有效减少对大气环境的污染，降低温室气体排放。
同时，电动汽车具有高能量转化效率，相比传统汽车更加节能。
2. 减少噪音：电动汽车采用电动驱动，相比传统汽车的内燃机，噪音更低，减少了城市交通噪音的污染。
3. 低运营成本：电动汽车充电费用相对较低，而且维护费用也较传统汽车更低，减少了车主的使用成本。
4. 提高车内空气质量：电动汽车不仅能够改善室外空气质量，也能够提供更加健康的车内环境，减少对乘客的健康影响。
三、电动汽车的发展趋势1. 技术突破：随着科技的不断进步，电池技术得到了大幅度的提升，电动汽车的续航里程逐渐增加，电池充电速度也在逐渐加快。
同时，电动汽车的智能化和自动驾驶技术也在不断发展。
2. 政策支持：各国政府纷纷出台扶持电动汽车的政策，包括免征购置税、补贴购车款项、免费充电等福利政策，进一步推动了电动汽车的发展。
3. 充电基础设施建设：充电基础设施的建设是电动汽车发展的关键。
各地方政府和企业密集投资充电桩建设，提高了电动汽车的充电便利性。
4. 共享出行：共享出行模式与电动汽车的结合是未来发展的重要趋势。
通过共享出行平台，用户可以更加便捷地使用电动汽车，进一步提升电动汽车的出行效率和节能效益。
电动汽车技术知识点总结随着环保意识的提高和新能源汽车政策的出台，电动汽车正逐渐成为人们生活中的重要交通工具。
电动汽车是指以电池或其他可充电储能装置为动力，并以电动驱动装置为动力源的汽车。
与传统燃油汽车相比，电动汽车具有零排放、低噪音、低维护成本等优势，因此备受人们的青睐。
本文将就电动汽车的技术知识点进行总结，内容包括电动汽车的基本原理、电池技术、电动驱动技术、充电技术、智能汽车技术等方面。
一、电动汽车的基本原理电动汽车的基本原理是将电能转化为机械能驱动汽车运行。
它主要包括储能系统、电动驱动系统和车辆控制系统三个部分。
1. 储能系统：电动汽车的储能系统是指将外部电源供给的电能转化为储能的系统，通常采用电池或其他可充电储能装置。
主要有锂电池、镍氢电池、超级电容等。
2. 电动驱动系统：电动汽车的电动驱动系统是指将储能系统储存的电能转化为机械能的系统，包括电动机、变速器等。
电动车辆的电动机通常采用交流电机或直流电机。
3. 车辆控制系统：车辆控制系统是指根据车辆运行状态和行驶需求，对储能系统和电动驱动系统进行控制，以实现车辆的安全、高效运行。
车辆控制系统包括电子控制单元(ECU)、车载通讯系统、动力总成管理系统等。
二、电池技术电池是电动汽车的核心部件之一，直接影响着电动汽车的续航里程、充电效率和安全性。
目前，电动汽车主要采用锂电池、镍氢电池和超级电容等。
1. 锂电池：锂电池是目前电动汽车主流的储能装置，具有高能量密度、长循环寿命和低自放电率等优点。
常见的锂电池类型包括磷酸铁锂电池、三元锂电池和钴酸锂电池等。
2. 镍氢电池：镍氢电池是一种成熟的储能装置，具有高循环寿命、低成本和较好的安全性能。
但其能量密度较低，不利于提高电动汽车的续航里程。
3. 超级电容：超级电容具有充放电速度快、循环寿命长和高温稳定性好的特点，是电动汽车快速充电和能量回收的理想选择。
但其能量密度相对较低，不适合作为主要储能装置。
三、电动驱动技术电动汽车的电动驱动技术是将储能系统储存的电能转化为车辆动力的关键技术，主要包括电动机、电机控制器和变速器等。
关于电动汽车的各方面知识集锦通用版关于电动汽车的各方面知识集锦随着环保意识的提高和科技的进步，电动汽车(EV)正逐渐成为一种可行的替代传统汽车的选择。
本文将介绍关于电动汽车各方面知识的集锦，帮助读者更好地了解电动汽车的优势、充电技术、性能和未来发展等相关内容。
一、电动汽车的优势1.环保：电动汽车无尾气排放，不会造成空气污染，有效减少温室气体的排放，保护环境，减少对化石燃料的需求。
2.经济性：相较于汽油车，电动汽车的使用成本更低。
电能价格相对稳定，电动汽车的维护成本较低，省去了燃油费用和部分机械维护费用。
3.高效能：电动汽车的动力系统更高效，利用率更高。
其电动机转换电能为动力的效率高达90%以上，远远高于燃油车的发动机效率。
4.静音性：电动汽车使用电动机作为动力来源，噪音较小，有效减少了城市交通噪音污染。
二、电动汽车的充电技术1.家庭充电：电动汽车可以在家中充电，通常通过专用的充电桩或家庭电源插座进行充电。
家庭充电可以满足日常使用需求，方便快捷。
2.公共充电桩：在市区或停车场等公共场所设有充电桩，方便电动汽车用户进行充电。
公共充电桩一般提供不同速度的充电服务，如快充、慢充等，以满足用户不同的用车需求。
3.快速充电站：快速充电站可提供较高功率的直流快充服务，能够在短时间内为电动汽车充电，通常用于长途旅行或急需充电的情况。
三、电动汽车的性能1.续航里程：电动汽车的续航里程是指车辆在一次充电后能够行驶的最远距离。
不同型号的电动汽车续航里程有所差异，目前市面上的电动汽车续航里程普遍在200-500公里之间，满足了绝大部分日常使用需求。
2.加速性能：电动汽车的电动机响应速度快，通常比燃油车具有更好的加速性能。
电动汽车零秒的扭矩特性和独特的传动系统设计使其在起步加速时，可以达到出色的表现。
3.操作便利：电动汽车通常配备充电桩和车载导航系统，可以快速查找充电桩，并提供导航指导，使用户能够方便地规划充电路线和行车路线。
新能源汽车专业技能介绍随着全球环保意识的增强和能源危机的日益严重，新能源汽车逐渐成为汽车行业的热门方向。
作为一种使用新能源驱动的汽车，新能源汽车不仅能有效减少对传统化石能源的依赖，降低对环境的污染，还能为人们提供更加经济高效的出行方式。
因此，学习并掌握新能源汽车专业技能成为了现代汽车工程师的重要任务。
1. 理解电动汽车原理和技术电动汽车是新能源汽车的重要代表，它通过电动机驱动车辆运动。
学习电动汽车的原理和技术，掌握电动机的工作原理、电池的选用与管理、电控系统以及电动车的充电技术等方面的知识，是新能源汽车专业技能的基础。
2. 掌握新能源汽车的电池技术电池是新能源汽车的核心部件之一，直接影响车辆的续航里程和性能。
学习新能源汽车电池技术，包括电池的种类、性能参数、充放电原理与管理等内容，能够帮助工程师进行电池的选型、充电系统的设计和故障诊断。
3. 熟悉新能源汽车的电控系统新能源汽车的电控系统是实现电池能量转换、电机驱动、充电管理等功能的关键。
学习新能源汽车的电控系统，包括电机控制器、电池管理系统、充电桩控制系统等方面的知识，能够帮助工程师进行系统设计、故障诊断和性能优化。
4. 理解新能源汽车的充电技术新能源汽车的充电技术是保证电动汽车正常使用的重要环节。
学习新能源汽车的充电技术，包括充电桩的种类、充电模式、充电速度、充电接口等方面的知识，能够帮助工程师进行充电设施的规划、建设和运营管理。
5. 掌握新能源汽车的智能化技术随着科技的进步，新能源汽车也逐渐智能化。
学习新能源汽车的智能化技术，包括车联网、自动驾驶、智能导航等方面的知识，能够帮助工程师进行智能系统的开发、测试和应用。
6. 熟悉新能源汽车的安全技术新能源汽车的安全性是人们关注的重点。
学习新能源汽车的安全技术，包括高压电安全、碰撞安全、火灾安全等方面的知识，能够帮助工程师进行安全系统的设计和故障排除。
7. 掌握新能源汽车的维修与故障排除新能源汽车的维修与故障排除是保证车辆正常运行的关键。
纯电动汽车高压电气系统原理一、概述纯电动汽车（BEV）高压电气系统是现代电动汽车的核心部分。
它由电池组、电动机、电控系统和其他辅助设备组成，负责储存和输出电能，驱动电动汽车的运行。
本文将深入探讨纯电动汽车高压电气系统的原理。
二、电池组电池组是纯电动汽车高压电气系统的核心组件，负责储存电能。
通常采用锂离子电池作为电池组，因其高能量密度、长寿命和快速充电特性。
电池组由多个电池单体串联而成，以提供所需的高压输出。
2.1 电池单体电池单体是电池组的基本单元，通常由正极、负极、隔膜和电解液组成。
正极材料通常采用锂铁磷酸盐（LiFePO4）或锂镍锰钴氧化物（NMC），负极材料通常采用石墨。
隔膜用于阻止正负极直接接触，电解液则用于传递离子。
2.2 电池管理系统（BMS）电池管理系统（BMS）是电池组的大脑，负责监测和管理电池的状态。
BMS可以实时监测电池的电压、温度和电流等参数，并根据这些信息进行动态调整，以确保电池组的安全运行和最佳性能。
2.3 充电和放电电池组可以通过外部充电器进行充电，也可以通过电动机进行回馈充电。
在车辆行驶过程中，电池组会向电动机输出电能，驱动车辆运行。
充电和放电过程中，BMS 会根据电池的状态进行控制和保护，以确保电池的安全和寿命。
三、电动机电动机是纯电动汽车高压电气系统的动力来源，负责将电能转化为机械能，驱动车辆运行。
电动机通常采用交流异步电机或永磁同步电机。
3.1 交流异步电机交流异步电机是最常用的电动机类型之一，具有结构简单、制造成本低和可靠性高的优点。
它通过电磁感应的原理将电能转化为机械能。
交流异步电机通常需要与变频器配合使用，以实现电机的调速和控制。
3.2 永磁同步电机永磁同步电机具有高效率、高功率密度和响应快的特点，是高性能电动汽车常用的电机类型。
它通过电磁场与永磁体之间的相互作用将电能转化为机械能。
永磁同步电机通常不需要变频器，可以直接由电池组提供电能。
3.3 电机控制系统电机控制系统负责控制电动机的启动、停止和调速等操作。
新能源汽车电机电控系统介绍-设计应用新能源电动汽车性能还有巨大的提升空间，大家往往关注电池，作为决定电动汽车性能的关键部件，本文详细说说电机电控。
一、电机电控的重要性新能源汽车作为传统燃油汽车的替代品，其主要电气系统即为在传统汽车“三小电”(空调、转向、制动)基础上延伸产生的电动动力总成系统“三大电”——电池、电机、电控。
其中，电机、电控系统作为传统发动机(变速箱)功能的替代，其性能直接决定了电动汽车的爬坡、加速、速度等主要性能指标。
同时，、电控系统面临的工况相对复杂：需要能够频繁起停、加减速，低速/爬坡时要求高转矩，高速行驶时要求低转矩，具有大变速范围；混合动力车还需要处理电机启动、电机发电、制动能量回馈等特殊功能。
此外，电机的能耗直接决定了固定电池容量情况下的续航里程。
因此，电动汽车驱动系统在负载要求、技术性能和工作环境上有特殊要求：其一，驱动电机要有更高的能量密度，实现轻量化、低成本，适应有限的车内空间，同时要具有能量回馈能力，降低整车能耗；第二，驱动电机同时具备高速宽调速和低速大扭矩，以提供高启动速度、爬坡性能和高速加速性能；第三，电控系统要有高控制精度、高动态响应速率，并同时提供高安全性和可靠性。
电机电控系统作为新能源汽车产业链的重要一环，其技术、制造水平直接影响整车的性能和成本。
目前，国内在电机、电控领域的自主化程度仍远落后于电池，部分电机电控组件如IGBT 芯片等仍不具备完全自主生产能力，具备系统完整知识产权的整车企业和零部件企业仍是少数。
随着国内电机电控系统产业链的逐步完善，电机电控系统的国产化率逐步提高，电机电控市场具有的增速有望超过新能源汽车整车市场的增速。
电池、电机、电控在新能源汽车中的应用此外，随着整车车体结构轻量化的推进，电池、电机、电控系统在新能源汽车整车中的成本占比也逐渐上升。
根据Argonne 国家实验室统计数据，新能源汽车动力总成(电机、电控、变速器)的成本分别占整车成本的15.67%(轿车)和13.69%(小型货车)，总成占比仅次于电池和BMS 系统。
