固定瓦斯泵说明书

  • 格式：pdf
  • 大小：589.62 KB
  • 文档页数：1

—2—
4 Operating theory
Water ring vacuum pumps are a kind of capacity pump that make change of the capacity size to attain in and out of the air.
Shown in drawing 1, the impeller in pump body in partially the distance of eccentric is e, while impeller cycling(before the pump start, should pour alittle of water into the pump body), because of centrifugal torcing, form arevolving water ring in the pump's wall, the upper part of the water ring interior in contactwith the impeller hub. The water ring should rotate accord-ing to the direction shown by the arrow. During the first half of a revolution, the water ring interior will seperate from the impeller hub gradully, the volume between the vanes will be interior and the gases will there fore be sucked in from the inlet port. During the second half of the revolution, the water ring interior will be near the impeller hub, the volume between the vanes will be reduced gradually, and the gases between the vanes will therefore be compressed and discharged.
The impeller rotates for each revolution, the volumn between the vanes will change once, the water water between each vane will reciprocate once as a piston, the pump will sink the gases constantly, so a level of vacuum condition will be formed.
3　单泵型号表示方法Type meanings for single pump
泵以6个位的文字(字母)和数字组合表示其全称：Consists of 6 letters and digits showing whole type ： 1 2 3 4 5 6 2 B E C — □ □
叶轮名义半径Name dia. of impeller 单级水环真空泵系列名称
Series name for single stage water ring vacuum pump
型号示例：For example ：
叶轮名义直径800mm，的单级不真空泵：2BEC40
Named dia. of impeller 800mm, single-stage water ring vacuum pump 2BEC404　工作原理
水环真空泵属容积式泵，即利用容积大小的改变达到吸、排气的目的。

如图1所示，叶轮偏心地装在泵体内，偏心距为e ，当叶轮旋转时（在泵起动前，应向泵内注入少量的水），水爱离心力的作用，而在泵体壁上形成一旋转水环，水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气，在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积随着缩小，叶片间的空间容积改变一次，每个叶片间的水好像活塞一样往复一次，泵就连续不断地抽吸气体。

合集下载

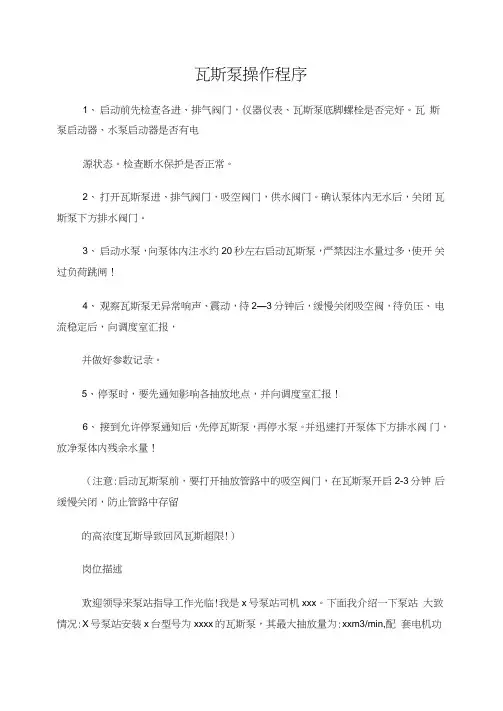

瓦斯泵操作程序

瓦斯泵操作程序

瓦斯泵操作程序1、启动前先检查各进、排气阀门，仪器仪表、瓦斯泵底脚螺栓是否完好。

瓦斯泵启动器、水泵启动器是否有电源状态。

检查断水保护是否正常。

2、打开瓦斯泵进、排气阀门，吸空阀门，供水阀门。

确认泵体内无水后，关闭瓦斯泵下方排水阀门。

3、启动水泵，向泵体内注水约20秒左右启动瓦斯泵，严禁因注水量过多，使开关过负荷跳闸！4、观察瓦斯泵无异常响声、震动，待2—3分钟后，缓慢关闭吸空阀，待负压、电流稳定后，向调度室汇报，并做好参数记录。

5、停泵时，要先通知影响各抽放地点，并向调度室汇报！6、接到允许停泵通知后，先停瓦斯泵，再停水泵。

并迅速打开泵体下方排水阀门，放净泵体内残余水量！（注意:启动瓦斯泵前，要打开抽放管路中的吸空阀门，在瓦斯泵开启2-3分钟后缓慢关闭，防止管路中存留的高浓度瓦斯导致回风瓦斯超限!）岗位描述欢迎领导来泵站指导工作光临!我是x号泵站司机xxx。

下面我介绍一下泵站大致情况:X号泵站安装x台型号为xxxx的瓦斯泵，其最大抽放量为:xxm3/min,配套电机功率为:xxKWo供电系统采用双回路，抽放范围：xxxxx。

介绍完毕，不足之处, 请领导指正！手指口述1. 启动水泵前:检查开关，进、排气阀门，底脚螺栓，仪器仪表是否正常，瓦斯泵内是否有积水。

手指口述：开关，进、排气阀门，底脚螺栓,仪器仪表正常，瓦斯泵内无积水。

可以开水泵，确认完毕！2. 启动瓦斯泵前:检查吸空阀是否打开,注水量适合!手指口述:吸空阀已打开，瓦斯泵水量适合，可以开启瓦斯泵，确认完毕！停送电程序停电时，停电时应从最低负荷侧向上一级一级停电,送电时应从最高电源侧向下一级一级送电。

两趟电源切换时，必须先将带电的一趟线路开关闭锁挂牌，再送另一趟线路，严禁两趟线路同时带电！瓦斯鉴定器使用方法1、鉴定器气密性实验检查:堵住鉴定器的进气口（即装钠石灰的下端），然后捏扁吸气橡皮球，松手后吸气橡皮球不鼓起,证明鉴定器的气密性完好。

2、使用方法:1）在待测地点附近的进风巷中，捏放吸气橡皮球儿下，吸入新鲜空气清洗瓦斯气室。

瓦斯抽放泵技术规格书

瓦斯抽放泵技术规格书

瓦斯抽放泵技术规格一、设备名称：瓦斯抽放泵及其配套电机和减速机等二、规格型号：2BEC系列水环式真空泵三、工作条件：1、安装位置：宏岩煤矿地面固定瓦斯抽采泵站内2、工作环境：环境条件较差。

四、技术参数及技术要求：设备型号：2BEC801、技术规格性能.2BEC80水环式真空泵技术规格性能表：Word 资料根据宏岩煤矿设计瓦斯抽采泵技术参数：低负压抽采系统2BEC80水环式真空泵，绝压70kPa时，抽气量不小于630m3/min，转速240r/min，电机功率900KW；高负压抽采系统2BEC80水环式真空泵，绝对压力为54kPa时，泵抽气量不小于700m3/min，转速270r/min , 电机功率900KW。

电压等为6KV。

2、2BEC系列水环式真空泵泵头外形尺寸图（单位mm）3、2BEC系列水环式真空泵性能曲线及供水量（如下图所示）4、2BEC系列真空泵性能特点（1）泵盖两侧开有很大的检查口，可以通过它们检查间隙、腐蚀状况，积垢情况。

（2）2BEC真空泵在制造时同时预留了顶端和侧面的吸排气法兰，且具有相同的口径，现场安装更为灵活、方便。

（3）轴承全部采用原装进口轴承，保证了2BEC真空泵的叶轮精确定位及运转过程中的高稳定性。

（4）叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BEC真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BEC真空泵的使用寿命。

（5）泵体全部采用钢板或不锈钢板制作，提高了2BEC真空泵的使用寿命。

2BEC真空泵的轴套作为最易损坏的零件，全部采用不锈钢制作，比普通材质寿命提高了5倍。

（6）独特的上置式气水分离器节约空间，并有效降低了噪声。

（7）铸件全部采用树脂砂铸造，表面质量好。

铸件表面无需打腻，使2BEC真空泵散热效果最佳。

（8）机械密封（选配件）全部采用进口件，充分保证2BEC系列真空泵在长时间运行过程中无泄漏五、技术标准、规范及结构性能要求1、整机供货范围：泵头、上置式分离器、连通管、防爆电机、底盘、地脚螺栓等。

固定瓦斯泵说明书

固定瓦斯泵说明书

—3—5 The structure of pumps The structure of the pumps shown in drawing 2. The series pumps adopt single stage structure that consist of pump body, impeller, front or behind end cover, front or behind distributor shaft, front or behind bearing assembly, valve board assembly etc. The shaft can be installed eccentialy in pump body that forms excessively match with impeler. Distance between two ends of pumpbody can be adjusted by the pat between pumpbody and distributor set. While installating, first should certain one side of interval by front fixed position. The size of interval between impeller and distributor, can make a great influence to leakage of air, so the asembly should make sure do well. For dia. of impeller is bigger than 500mm, the one side interval should be in 0.25-0.35 the whole intervals between ends should be in 0.5-0.7. The packing is with end covers, the sealing liquid can intor packing room from hole of end covers to cool packing and strengthen sealing. While adopting mechanism sealing, the mecha-nism sealing can be installed im packing room, the packing cover should be changed to mechanism sealing pressing cover. There are in and out air hole in front behind distributor, and valve board assembly also in it, the valve board is used to remove air in exhausting while the air pressure between impellers reach to removing pressure, that can reduce energy consumption caused by over-pressure of air.图1　工作原理图　Drawing 1 Operating method drawing 1、泵体 2、进气口 3、叶轮 4、排气口5、椭圆形排气口 6、水环 7、进水孔1、Pumpbody 2、Inlet 3、Impeller 4、Outlet 5、Outlet 6、Water ring 7、In-water5　泵的结构说明 泵的结构如图2所示。

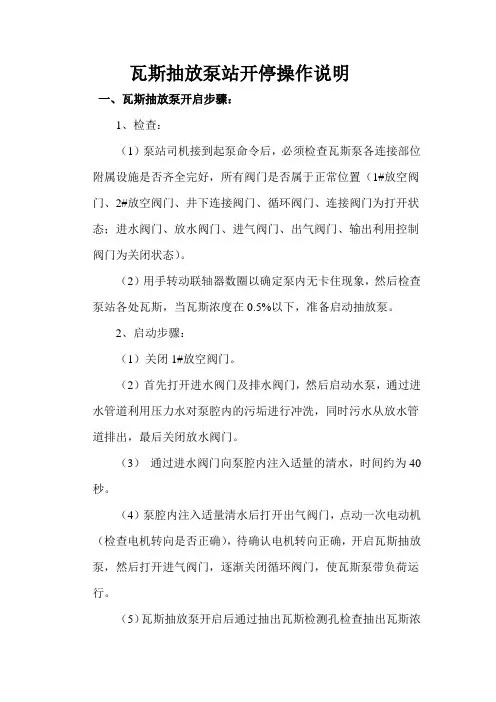

瓦斯抽放泵站开停操作说明

瓦斯抽放泵站开停操作说明

瓦斯抽放泵站开停操作说明一、瓦斯抽放泵开启步骤：1、检查：（1）泵站司机接到起泵命令后，必须检查瓦斯泵各连接部位附属设施是否齐全完好，所有阀门是否属于正常位置（1#放空阀门、2#放空阀门、井下连接阀门、循环阀门、连接阀门为打开状态；进水阀门、放水阀门、进气阀门、出气阀门、输出利用控制阀门为关闭状态）。

（2）用手转动联轴器数圈以确定泵内无卡住现象，然后检查泵站各处瓦斯，当瓦斯浓度在0.5%以下，准备启动抽放泵。

2、启动步骤：（1）关闭1#放空阀门。

（2）首先打开进水阀门及排水阀门，然后启动水泵，通过进水管道利用压力水对泵腔内的污垢进行冲洗，同时污水从放水管道排出，最后关闭放水阀门。

（3）通过进水阀门向泵腔内注入适量的清水，时间约为40秒。

（4）泵腔内注入适量清水后打开出气阀门，点动一次电动机（检查电机转向是否正确），待确认电机转向正确，开启瓦斯抽放泵，然后打开进气阀门，逐渐关闭循环阀门，使瓦斯泵带负荷运行。

（5）瓦斯抽放泵开启后通过抽出瓦斯检测孔检查抽出瓦斯浓度，只有当抽出瓦斯浓度达到30%以上时，方可打开输出利用控制阀门向厨房及锅炉房供气，通过对2#放空阀门关闭来调节正压，确保输出利用管道正压为900—1200Pa。

（6）在瓦斯抽放泵运转期间，应连续不断向泵腔内供水，严禁无水干运转。

二、瓦斯抽放泵停止步骤：1、泵站司机接到停泵命令后，首先打开2#放空阀门，然后关闭输出利用控制阀门（输出管道高浓探头两侧有两个控制阀门必须全部关闭，防止瓦斯输出管道高浓报警），最后打开1#放空阀门，让抽放泵运行1分钟，用于排出泵体连接管路内残存瓦斯。

2、关闭进气阀门，同时打开循环阀门，然后停止瓦斯抽放泵运行。

3、关闭进水阀门，打开放水阀门，将瓦斯抽放泵腔内水放干净，防止抽放泵锈蚀（冬季以防冻裂），待瓦斯投放泵内水排空后关闭放水阀门。

4、最后关闭出气阀门。

5、停泵后各阀门状态：1#放空阀门、2#放空阀门、井下连接阀门、循环阀门、连接阀门为打开状态；进水阀门、放水阀门、进气阀门、出气阀门、输出利用控制阀门为关闭状态。
