PG三缸柱塞泵使用说明书

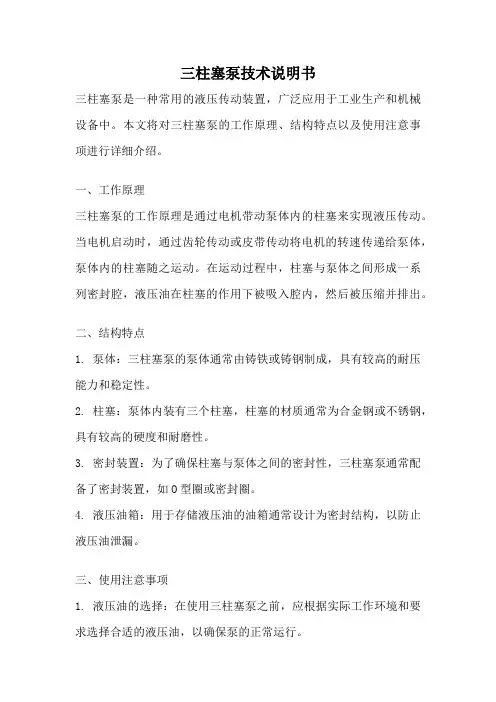

三柱塞泵技术说明书三柱塞泵是一种常用的液压传动装置，广泛应用于工业生产和机械设备中。

本文将对三柱塞泵的工作原理、结构特点以及使用注意事项进行详细介绍。

一、工作原理三柱塞泵的工作原理是通过电机带动泵体内的柱塞来实现液压传动。

当电机启动时，通过齿轮传动或皮带传动将电机的转速传递给泵体，泵体内的柱塞随之运动。

在运动过程中，柱塞与泵体之间形成一系列密封腔，液压油在柱塞的作用下被吸入腔内，然后被压缩并排出。

二、结构特点1. 泵体：三柱塞泵的泵体通常由铸铁或铸钢制成，具有较高的耐压能力和稳定性。

2. 柱塞：泵体内装有三个柱塞，柱塞的材质通常为合金钢或不锈钢，具有较高的硬度和耐磨性。

3. 密封装置：为了确保柱塞与泵体之间的密封性，三柱塞泵通常配备了密封装置，如O型圈或密封圈。

4. 液压油箱：用于存储液压油的油箱通常设计为密封结构，以防止液压油泄漏。

三、使用注意事项1. 液压油的选择：在使用三柱塞泵之前，应根据实际工作环境和要求选择合适的液压油，以确保泵的正常运行。

2. 温度控制：液压系统在工作过程中会产生一定的热量，因此需要对液压油的温度进行控制，避免过高或过低的温度对泵的性能产生影响。

3. 维护保养：定期检查和维护三柱塞泵的各个部件，保持其良好的工作状态。

清洗液压油箱和更换液压油是常见的维护措施。

4. 避免过载：在使用三柱塞泵时，应根据实际工作负荷合理选择泵的型号和规格，避免超负荷使用造成泵的损坏。

三柱塞泵是一种可靠高效的液压传动装置，通过电机带动柱塞的运动来实现液压传动。

它具有结构简单、工作可靠、维护方便等特点，在工业生产和机械设备中得到广泛应用。

使用三柱塞泵时，需要注意合理选择液压油、控制温度、定期维护和避免过载等问题，以确保泵的正常运行和延长使用寿命。

用户须知
一、在使用前请仔细阅读《使用说明书》。

二、请严格按照操作规程要求使用。

三、如再技术更新，概不通知用户。

四、在保修期内，凡未经拆动确属产品制造质量造成故障或
损坏，均由我公司负责免费修理或更换损坏的配件。

五、由于用户使用不当等人为造成的零配件损坏，我公司可
协助用户修复。

六、用户与我公司联系解决质量问题或调试时，请写明柱塞
泵型号，说明故障现象及供浆工艺性能要求。

七、用户在使用过程中有任何疑问，请与我公司技术部联系。

永昌机械有限公司
目录
一、特点与用途---------------------------1
二、主要技术参数-------------------------2
三、外形与配件---------------------------3
四、安装使用与维修-----------------------4
五、常见故障及排除方法-------------------8
六、安装基础图--------------------------10
七、液压系统图---------------------------11。

柱塞泵作业指导书工作原理：柱塞泵是往复泵一个，属于体积泵，其柱塞靠泵轴偏心转动驱动，往复运动，其吸入和排出阀全部是单向阀。

当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。

当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油过程。

柱塞和缸孔组成工作容腔中油液经过配油盘分别和泵吸、排油腔相通。

变量机构用来改变斜盘倾角，经过调整斜盘倾角可改变泵排量。

作业步骤：1 开机前检验：1.1 检验全部管路、配件、螺栓和电路接线是否准备就绪。

1.2 检验全部管路接头部位密封情况是否达成要求。

1.3 全开储罐上回气截止阀、液相截止阀，检验泵吸入压力是否大于0.02MPa且小于1.0Pa。

2 开启：2.1 开启使用泵泵前阀门，缓慢地对泵进行冷却。

2.2 当预冷完成（冷却时间约为10分钟），根据CNG加气步骤，开启管路上阀门，开启泵。

2.3 检验泵开启是否正常。

正常开启工作，将有以下现象：1)有一泵排出管路开始结霜。

2)可听到轻微震动声，证实泵进、出阀正在工作。

3)排出管路上压力表将显示逐步增加压力。

2.4 本泵运转约5000小时后，为了确保十字头、滑套和连杆有更长使用寿命，可更换电机旋转方向。

2.5 假如汽化器最终一排翘片发生结霜现象或汽化器去储气瓶管路发生结霜现象或汽化器出口温度低压-5°C，表明系统流量已超出汽化器气化能力，应立即停泵，切换另一套设备使用。

1.2.5 假如泵发出异常声音，显示在压力管路中形成了过高压力，那么应立即停泵，并查找原因。

3 停泵：3.1 正常充装工作完成后，应点击操作台上停止钮，即停止变频器输出并关闭泵进液阀及汽化器进口阀，延时10秒打开泵出液放空阀放掉残液，同时常开回气阀。

3.2 假如系统出现故障，则应首先切断泵电机电源，停止泵工作，待故障排除后，再重新开启。

三缸柱塞泵使用方法一、前言三缸柱塞泵是一种常见的液压设备，广泛应用于各个行业中。

本文将详细介绍三缸柱塞泵的使用方法，包括安装、调试、操作和维护等方面。

二、安装1. 确定安装位置：三缸柱塞泵应该安装在干燥、通风良好的地方，并且需要保证周围环境温度适宜。

2. 安装基础：在安装三缸柱塞泵之前，需要先进行基础的准备工作。

首先要选取坚实平稳的地面，然后用水泥或钢板等材料打造基础。

基础的尺寸和形状应该与三缸柱塞泵的底座相匹配。

3. 安装底座：将三缸柱塞泵放置在基础上，并固定好底座脚螺栓。

在固定之前，需要保证底座水平度符合要求。

4. 连接管路：连接好进出口管路，并确保管路无漏气、无漏油。

5. 电气连接：按照电气图进行接线，并检查接线是否正确。

6. 安装油箱：油箱应该安装在离三缸柱塞泵最近的地方，连接好油管，并确保油面高度符合要求。

三、调试1. 准备工作：在正式启动之前，需要进行一些准备工作。

首先要检查各个部件是否安装牢固，然后进行液压系统的清洗和排气。

2. 启动：按照操作手册的要求启动三缸柱塞泵，并观察各个仪表的指示情况。

如果发现异常情况，应该立即停止运行并检查原因。

3. 调整：调整三缸柱塞泵的输出压力和流量。

具体方法可以参考操作手册中的说明。

4. 检查：启动后需要对各项参数进行检查，包括温度、压力、流量等。

如果发现异常情况，应该及时排除故障。

四、操作1. 启动：按照操作手册要求启动三缸柱塞泵，并观察各项参数是否正常。

2. 操作：根据实际需要调整输出压力和流量，并将其输入到所需设备中。

在操作过程中需要注意安全事项，并严格遵守相关规定。

3. 关闭：在使用完毕后，按照操作手册要求将三缸柱塞泵关闭，并进行必要的维护工作。

五、维护1. 定期检查：定期对三缸柱塞泵进行检查，包括各个部件的磨损情况、密封性能等。

2. 更换液压油：根据使用情况，定期更换液压油，并清洗油箱和滤芯等部件。

3. 清洗滤芯：定期清洗滤芯，并更换损坏的滤芯。

柱塞泵的使⽤⽅法⼀、开机前的准备⼯作1.检查柱塞泵的电机是否已经安装妥当，并确保电机旋转⽅向与泵的指示标志⼀致。

2.检查柱塞泵的电源连接是否牢固，并确保电源电压与电机额定电压⼀致。

3.检查柱塞泵的润滑系统，确保润滑油充⾜且清洁。

4.检查柱塞泵的进出⼝管道是否清洁，并确保管道连接牢固，⽆泄漏现象。

5.检查柱塞泵的泵体和电机部分，确保⽆异常声⾳和振动。

⼆、启动操作1.打开柱塞泵的进⼝阀⻔，确保进⼝管道充满介质。

2.按下柱塞泵的启动按钮，观察泵的旋转⽅向是否正确，电机是否正常⼯作。

3.调节进⼝阀⻔的开度，使泵的排出压⼒和流量符合要求。

4.观察柱塞泵的运⾏情况，如发现异常声⾳或振动，应⽴即停机检查。

三、运⾏维护1.定时检查柱塞泵的运⾏参数，如压⼒、流量、温度等，确保在正常范围内。

2.定时检查柱塞泵的润滑系统，确保润滑油充⾜且清洁。

如发现润滑油变质或不⾜，应及时更换或补充。

3.定时检查柱塞泵的进出⼝管道，确保管道连接牢固，⽆泄漏现象。

如发现泄漏现象，应及时处理。

4.定时检查柱塞泵的泵体和电机部分，确保⽆异常声⾳和振动。

如发现异常现象，应及时处理。

5.在使⽤过程中应避免超载运⾏，防⽌损坏电机和泵体。

6.在使⽤过程中应保持环境清洁，防⽌杂物进⼊泵内，影响泵的正常运⾏。

7.在使⽤过程中应保持电源电压稳定，防⽌电压波动对泵的运⾏造成影响。

8.在使⽤过程中应定期对泵进⾏维护保养，如清洗过滤器、更换润滑油等，以保证泵的正常运⾏和使⽤寿命。

9.在使⽤过程中应严格按照操作规程进⾏操作，避免违规操作对泵造成损坏。

10.在使⽤过程中应定期对泵进⾏检测和试验，确保其性能稳定可靠。

11.在使⽤过程中应注意观察泵的运⾏情况，如发现异常应及时停机检查并处理。

12.在使⽤过程中应保持安全意识，避免因操作不当导致的安全事故。

13.在使⽤过程中应做好记录和统计⼯作，以便于对泵的运⾏状况和维护保养情况进⾏跟踪和分析。

14.在使⽤过程中应加强与⽣产⼚家的沟通和联系，以便及时获取技术⽀持和帮助。

电动柱塞泵使用方法说明书一、泵概述电动柱塞泵是一种应用于工业领域的流体输送设备，其主要功能是将液体或气体从低压输送到高压，广泛应用于石油、化工、冶金等行业。

本说明书将详细介绍电动柱塞泵的使用方法。

二、安全须知在操作电动柱塞泵之前，请务必仔细阅读以下安全须知，并严格遵守：1. 在操作和维护设备时，必须佩戴符合要求的个人防护用品，包括安全帽、防护眼镜、耳塞、防护手套等。

2. 在操作泵时，禁止戴任何饰品，长发必须束起来，以防发生意外。

3. 在维护和清洁电动柱塞泵之前，务必将电源切断，并等待设备完全停止运转后进行操作。

4. 使用泵时，必须确保设备处于良好的工作状态，若发现任何异常情况，应立即停止操作，并进行维修。

5. 在进行维护或更换零部件时，应使用原厂配件，并根据说明书提供的操作步骤进行操作。

三、使用步骤1. 安装a. 将电动柱塞泵放置在平稳的工作台上，并通过螺丝固定。

b. 连接进出口管道，确保连接牢固且没有漏水。

c. 将电源线连接至泵的电源接口，并根据电源要求接通电源。

2. 开机准备a. 检查电动柱塞泵的所有开关、阀门是否处于关闭状态。

b. 打开进气阀，确保进气通畅，并检查泵的压力表是否工作正常。

c. 检查油液或液体储存容器是否有足够的填充量。

3. 启动电动柱塞泵a. 将电源开关切换至“ON”状态。

b. 打开电动柱塞泵的主控阀门，并逐渐调节至所需的工作压力。

c. 观察电动柱塞泵的工作状态，确保正常运转。

4. 关机a. 当工作完成或需要维修时，将电源开关切换至“OFF”状态。

b. 关闭主控阀门，切断电源，并等待电动柱塞泵完全停止工作。

c. 清洁泵体及周边区域，并妥善存放设备。

四、维护保养为保障电动柱塞泵的正常运行和延长使用寿命，请按照以下步骤进行维护保养：1. 定期检查电动柱塞泵的油液或液体储存容器，并及时更换。

2. 清洁电动柱塞泵的滤网和进、出口通道，确保畅通无阻。

3. 检查电动柱塞泵的零部件是否损坏或磨损，如有异常情况应及时更换。

电动柱塞泵使用说明书第一节：引言感谢您购买我们的电动柱塞泵。

本使用说明书将为您提供详尽的操作指南，以确保您能够正确、安全地使用该泵，并从中获得最佳的效果和使用寿命。

第二节：产品概述电动柱塞泵是一种通过电动机驱动活塞工作的设备，可用于液体的输送和压力增加。

本产品采用先进的技术和优质的材料制造而成，具有结构紧凑、操作简便、性能稳定等特点。

第三节：安全须知在使用电动柱塞泵之前，请务必阅读并理解以下安全须知：1. 在操作和维护泵之前，必须使用个人防护装备，如手套、护目镜等。

2. 请保持工作场所干燥和通风良好，避免泵接触水分或其他液体。

3. 请确保电动泵的接地是可靠的，以确保安全使用。

4. 请勿将电动柱塞泵用于其它目的或超出其额定工作条件。

5. 在操作和维护过程中，请切勿将手部或其他物体靠近泵的工作部位，以免造成伤害。

第四节：安装操作请按照以下步骤正确安装并操作电动柱塞泵：1. 将电动柱塞泵放置在平稳的工作台上，并确保其与电源的连接正常。

2. 调整泵的位置，使液体进入口能够与源液体相连。

3. 打开电源，并确保泵的电机正常运行。

4. 根据需要调整泵的输出压力，确保其在额定工作范围内。

5. 当泵达到所需压力时，即可开始使用电动柱塞泵。

第五节：日常维护为了确保电动柱塞泵的正常运行和延长其使用寿命，请进行定期的日常维护：1. 定期检查泵的连接件和密封件，如有损坏应及时更换。

2. 清洁泵的工作部位，保持其干净整洁。

3. 定期检查电动泵的电机和线路，确保其正常运行。

4. 如有异常或故障出现，请及时停止使用并联系售后服务部门。

第六节：故障排除当电动柱塞泵出现故障时，请参考以下故障排除方法：1. 泵不能正常启动：检查电源连接是否正常、保险丝是否烧断等。

2. 泵运转声音异常：检查是否存在异物卡住，或泵的部件是否损坏。

3. 泵运行时出现漏液现象：检查密封件是否完好，如需更换请联系专业技术人员。

第七节：注意事项在使用电动柱塞泵时，请注意以下事项：1. 请勿在没有操作经验或无相关技术指导的情况下操作电动柱塞泵。

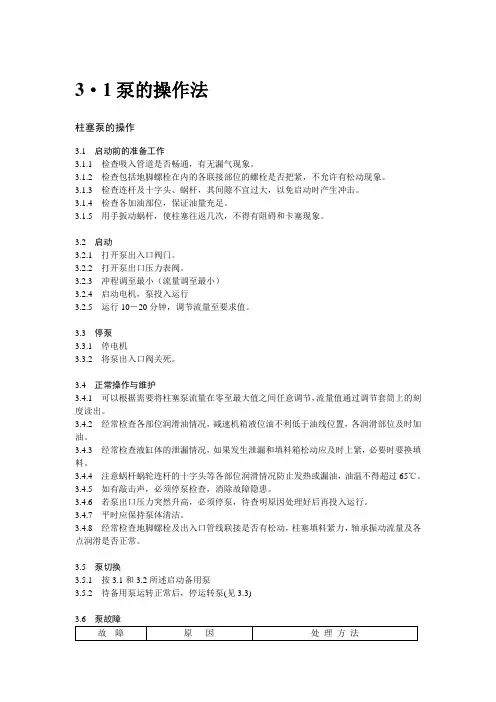

3·1泵的操作法柱塞泵的操作3.1 启动前的准备工作3.1.1 检查吸入管道是否畅通，有无漏气现象。

3.1.2 检查包括地脚螺栓在内的各联接部位的螺栓是否把紧，不允许有松动现象。

3.1.3 检查连杆及十字头、蜗杆，其间隙不宜过大，以免启动时产生冲击。

3.1.4 检查各加油部位，保证油量充足。

3.1.5 用手扳动蜗杆，使柱塞往返几次，不得有阻碍和卡塞现象。

3.2 启动3.2.1 打开泵出入口阀门。

3.2.2 打开泵出口压力表阀。

3.2.3 冲程调至最小（流量调至最小）3.2.4 启动电机，泵投入运行3.2.5 运行10－20分钟，调节流量至要求值。

3.3 停泵3.3.1 停电机3.3.2 将泵出入口阀关死。

3.4 正常操作与维护3.4.1 可以根据需要将柱塞泵流量在零至最大值之间任意调节，流量值通过调节套筒上的刻度读出。

3.4.2 经常检查各部位润滑油情况，减速机箱液位油不利低于油线位置，各润滑部位及时加油。

3.4.3 经常检查液缸体的泄漏情况，如果发生泄漏和填料箱松动应及时上紧，必要时要换填料。

3.4.4 注意蜗杆蜗轮连杆的十字头等各部位润滑情况防止发热或漏油，油温不得超过65℃。

3.4.5 如有敲击声，必须停泵检查，消除故障隐患。

3.4.6 若泵出口压力突然升高，必须停泵，待查明原因处理好后再投入运行。

3.4.7 平时应保持泵体清洁。

3.4.8 经常检查地脚螺栓及出入口管线联接是否有松动，柱塞填料紧力，轴承振动流量及各点润滑是否正常。

3.5 泵切换3.5.1 按3.1和3.2所述启动备用泵3.5.2 待备用泵运转正常后，停运转泵(见3.3)。

柱塞泵说明书一、概述本系列计量泵是一种正式排量的柱塞泵。

本系列泵按机座可分为：小机座JX、双头小机座2JX、中机座JZR、大机座JD、小大机座JDR、双头大机座2JD、双头小大机座2JDR、特大机座JT、双头特大机座2JT共十大类。

按泵的缸数可分为单缸、双缸、三缸等多种类型。

该泵的传动形式为“N转”式，可广泛用于石油、化工、纺织、仪器造纸、原子能技术、电厂、塑料制药、水厂、环保等工业和科技部门。

用来加压或常压器及管道内精确定量辅送不含固体颗粒的液体。

单缸泵适用于单一液体的场合；双缸泵可以作为比例泵使用，也可以并联使用。

本系列泵计量精度高，在额定条件和最大相对行程处柱塞计量泵的计量精度可达±0.5%，泵在运行和停机时流量均可无级调节，范围在0-100%之间，计量精度随泵的行程减小而降低，推荐柱塞泵经济的相对行程为40-100%。

普通型泵辅送液体温度一般为-30℃－+100℃，精度不大于0.1mm，介质精度为0.3-800mm2/s的腐蚀性或非腐蚀性液体。

当管道中无脉冲阻器时，不适用于脉动的化工工艺流程。

不同型号的计量泵均可根据使用要求装配变频电机（能按级4-20MA电流修）或防爆电机产品型号编制说明二、结构原理和特性2.1泵的结构：该泵由驱动机构、传动减速机构、流量调节机构和泵头四部分组成。

2.1.1 驱动机构即为泵原动机，一般采用三相异步电动机（防爆型或普通型）。

2.1.2传动减速机构：采用电动机与减速机构的蜗杆直接连接经蜗轮减速并带动偏心轮作旋转运动，用滑块来驱动柱塞作往复运动。

柱塞每分钟的往复次数等于蜗轮每分钟的转数。

传动箱部件由曲轴连杆机构和行程调节机构组成。

该系列传动箱采用了准确性很高的N轴结构，利于N轴的左右运动直接改变旋转偏心，来达到改变行程的目的，本机构与其它形式的调节机构相比较具有体积小结构紧凑，精度高承载能力强，运行平稳等特点。

N轴调量机械的调节原理图2.1.3流量调节机构泵的调节通过改变柱塞的行程长度或泵速来实现的，行程可在0-100%范围内无级调节，运行和停车时均可进行。

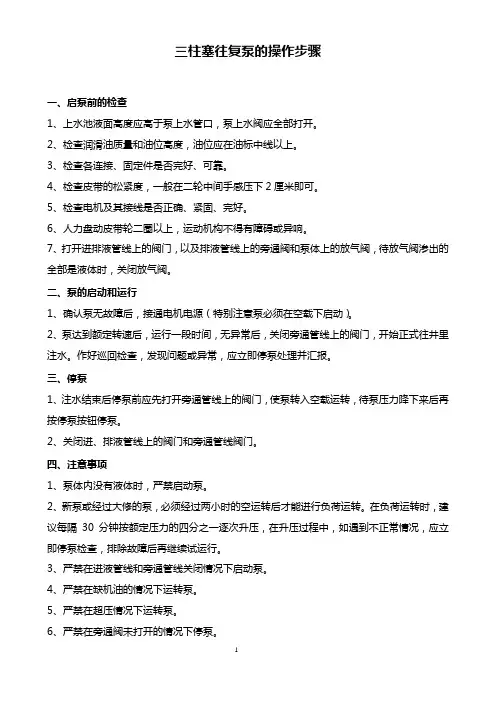

三柱塞往复泵的操作步骤
一、启泵前的检查
1、上水池液面高度应高于泵上水管口，泵上水阀应全部打开。

2、检查润滑油质量和油位高度，油位应在油标中线以上。

3、检查各连接、固定件是否完好、可靠。

4、检查皮带的松紧度，一般在二轮中间手感压下2厘米即可。

5、检查电机及其接线是否正确、紧固、完好。

6、人力盘动皮带轮二圈以上，运动机构不得有障碍或异响。

7、打开进排液管线上的阀门，以及排液管线上的旁通阀和泵体上的放气阀，待放气阀渗出的全部是液体时，关闭放气阀。

二、泵的启动和运行
1、确认泵无故障后，接通电机电源（特别注意泵必须在空载下启动）。

2、泵达到额定转速后，运行一段时间，无异常后，关闭旁通管线上的阀门，开始正式往井里注水。

作好巡回检查，发现问题或异常，应立即停泵处理并汇报。

三、停泵
1、注水结束后停泵前应先打开旁通管线上的阀门，使泵转入空载运转，待泵压力降下来后再按停泵按钮停泵。

2、关闭进、排液管线上的阀门和旁通管线阀门。

四、注意事项
1、泵体内没有液体时，严禁启动泵。

2、新泵或经过大修的泵，必须经过两小时的空运转后才能进行负荷运转。

在负荷运转时，建议每隔30分钟按额定压力的四分之一逐次升压，在升压过程中，如遇到不正常情况，应立即停泵检查，排除故障后再继续试运行。

3、严禁在进液管线和旁通管线关闭情况下启动泵。

4、严禁在缺机油的情况下运转泵。

5、严禁在超压情况下运转泵。

6、严禁在旁通阀未打开的情况下停泵。

1。

PG系列柱塞泵目录1．概述 1 2．主要技术规范及性能参数 1 3．结构简介 1 4．对柱塞泵润滑系统的要求 7 5．泵的安装 8 6．新泵的跑合程序 9 7．泵的维修保养 10 8．泵的重要螺栓的紧固扭矩 11 9．故障的排除 19一、概述PG系列柱塞泵是我厂在引进美国DS泵的基础上，进行消化、吸收而设计制造的一种卧式单作用三缸柱塞泵，它主要由PG系列动力端总成与TH系列液力端总成组成，动力端与液力端由8个合金钢柆杆连接，卸下液力端时，拉杆留在动力端上。

柱塞与小连杆之间采用卡箍连接，拆卸和维修液力端很方便。

PG系列柱塞泵是固井水泥车、撬的核心部件，如果操作、维修不当，将会产生严重后果。

因此，要求操作人员在使用设备之前，应认真仔细地阅读说明书，熟悉其结构及使用要求。

二、主要技术规范及性能参数2．1 主要技术规范2．1．1 PG系列柱塞泵动力端参数最大水功率： 300HHP 主轴最大转速： 350rpm 小齿轮轴最大转速：1510rpm 连杆最大负荷： 5085N 冲程： 127（5″）齿轮传动比： 1：4.32 齿轮齿形：双圆弧齿轮2．1．2 PG系列柱塞泵液力端参数2.1.3柱塞泵链条箱总成1、链轮传动比1:1；2、链轮箱轴中心距：480mm3、输入连接法兰见图纸附件(cpt10.04.29c)三、结构简介3．1 动力端动力端由主轴总成、连杆、十字头、轴承、齿轮、壳体及泵壳盖等组成。

3．1．1动力端壳体（1）壳体PG04采用铸件，PG05采用钢质焊接结构，经过消除应力处理。

（2）十字头滑套材料为铸造青铜合金。

3．1．2主轴总成（1）为双键偏心轮结构，偏心距63.5。

3．1．3大齿轮（1）双连斜齿轮结构，齿形为双圆弧，用于抵消轴向力。

（2）合金钢铸件，齿面淬火处理。

3．1．4小齿轮轴（1）合金钢锻件。

（2）小齿轮与轴为整体结构。

3．1．5十字头（1）球墨铸铁，全圆柱设计，有油槽。

（2）半圆铝镁合金瓦片承受连杆负荷。

PG系列柱塞泵目录1．概述 1 2．主要技术规范及性能参数 1 3．结构简介 1 4．对柱塞泵润滑系统的要求 7 5．泵的安装 8 6．新泵的跑合程序 9 7．泵的维修保养 10 8．泵的重要螺栓的紧固扭矩 11 9．故障的排除 19一、概述PG系列柱塞泵是我厂在引进美国DS泵的基础上，进行消化、吸收而设计制造的一种卧式单作用三缸柱塞泵，它主要由PG系列动力端总成与TH系列液力端总成组成，动力端与液力端由8个合金钢柆杆连接，卸下液力端时，拉杆留在动力端上。

柱塞与小连杆之间采用卡箍连接，拆卸和维修液力端很方便。

PG系列柱塞泵是固井水泥车、撬的核心部件，如果操作、维修不当，将会产生严重后果。

因此，要求操作人员在使用设备之前，应认真仔细地阅读说明书，熟悉其结构及使用要求。

二、主要技术规范及性能参数2．1 主要技术规范2．1．1 PG系列柱塞泵动力端参数最大水功率： 300HHP 主轴最大转速： 350rpm 小齿轮轴最大转速：1510rpm 连杆最大负荷： 5085N冲程： 127（5″）齿轮传动比： 1：4.32 齿轮齿形：双圆弧齿轮2．1．2 PG系列柱塞泵液力端参数三、结构简介3．1 动力端动力端由曲轴、连杆、十字头、小连杆、轴承、齿轮、壳体及泵壳盖等组成。

3．1．1动力端壳体（1）壳体PG04采用铸件，PG05采用钢质焊接结构，经过消除应力处理。

（2）十字头滑套材料为铸造青铜合金。

3．1．2曲轴（1）为双键偏心轮结构，偏心距63.5。

3．1．3大齿轮（1）双连斜齿轮结构，齿形为双圆弧，用于抵消轴向力。

（2）合金钢铸件，齿面淬火处理。

3．1．4小齿轮轴（1）合金钢锻件。

（2）小齿轮与轴为整体结构。

3．1．5十字头（1）球墨铸铁，全圆柱设计，有油槽。

（2）半圆铝镁合金瓦片承受连杆负荷。

3．1．6连杆（1）铸钢结构，专用工装加工。

（2）用6个双头螺栓和自锁螺母与连杆轴承座连接。

3．1．7十字头衬套铸造青铜，对开式结构。

三缸柱塞泵使用方法一、介绍三缸柱塞泵是一种常用的液压泵，它可以将液体压力转换成机械能，广泛应用于工业领域。

本文将详细介绍三缸柱塞泵的使用方法，供读者参考。

二、三缸柱塞泵的构造三缸柱塞泵主要由柱塞、缸体、进、出口阀、传动轴和驱动装置等组成。

柱塞通过传动轴的转动，沿着缸体内壁上的摩擦面来回运动，从而实现液体的吸入和排出。

三、三缸柱塞泵的工作原理1.吸入阶段：–进口阀打开，出口阀关闭。

–随着传动轴的转动，柱塞向后运动，泵腔内形成负压，液体通过进口阀进入泵腔。

–进口阀关闭后，进入排液阶段。

2.排液阶段：–进口阀关闭，出口阀打开。

–传动轴的继续转动，柱塞从后向前运动，将泵腔内的液体向出口推送。

–液体通过出口阀排出，完成一次工作循环。

–排液阶段结束后，又进入吸入阶段。

四、三缸柱塞泵的使用方法1.安装：–将泵体和传动装置固定在合适的位置，确保泵与驱动装置之间的联接可靠。

–确保进、出口管道的连接正确安装，无漏液现象。

–根据实际需要，调整泵的进、出口阀门的开闭情况。

2.启动：–将驱动装置启动，使传动轴开始转动。

–观察泵的运转情况，确保正常工作。

3.运行：–根据实际需要，调整传动装置的转速，以达到所需的液体输送量和压力。

–定期检查泵的运行状态，如异常应及时排除故障。

4.停机：–在停机前，应先将传动装置停止运转。

–关闭进、出口阀门，切断进、出口管道的液体流入。

–停机后对泵进行清洁、维护和保养。

五、三缸柱塞泵的注意事项1.使用前，应仔细阅读产品说明书，并按照要求正确安装和使用。

2.定期检查泵体和传动装置的工作状态，如有异常及时采取措施处理。

3.注意泵体和传动装置的润滑情况，保持正常的润滑状态。

4.避免泵长时间超负荷工作，以免对泵造成损坏。

5.在使用过程中，若发现漏液、异响等异常情况，应立即停机检修，确保安全。

六、结论通过本文的介绍，我们了解了三缸柱塞泵的使用方法。

在安装和使用时，应严格按照要求进行操作，并注意泵的运行情况。

柱塞泵操作章程按以下顺序开启各设备，先开清水泵，待清水泵运转正常后再开柱塞泵，空压机在出浆管路震动大、压力表摆动大的情况下及时补气。

一、清水泵的开启1、检查设备情况及润滑油位。

2、打开清水泵进水阀门，出水阀门，打开压力调节阀门。

3、开启清水泵，调整压力调节阀门，使出口压力在3Mpa.二、柱塞泵的开启1、检查设备情况及润滑油位，并盘车，该步可在清水泵开之前进行。

2、关闭进口、出口管路上的放浆阀门，开启出口、进口管路阀门。

3、待清水泵正常后开启柱塞泵，此时必须保证矿浆量充足。

待出口压力正常根据该压力调整清水泵压力，使清水泵压力比柱塞泵压力高2Mpa。

三、设备运转中应当注意的事项1、检查设备各部位的温度，不能高于70摄氏度，包括电动机、各轴承处、柱塞泵体等。

2、注意侧听设备运转部位声音，发现异常找出部位及原因，快速进行处理。

3、经常查看各压力表读数，发现异常及时调整。

4、如果出口管路上压力表指针摆动幅度过大或管路震动过大，应当及时开启空压机给出口气罐补气。

5、观察柱塞泵排水罐管，开水质是否清洁，若发现浑浊应分析是哪个柱塞出来的水变浑，然后通知厂里及维修人员。

四、停机1、正常停机前必须打清水20分钟以上。

2、先停柱塞泵，等5分钟后，停清水泵。

3、关闭泵池下浆阀门，打开出口管路排浆阀门。

4、打开进口管路排浆阀门，并打开冲洗水阀门冲洗管路，冲洗干净后，关闭冲洗阀门。

5、关闭清水泵进口阀门。

6、拉下配电柜空气开关。

五、其它1、地坑水池内水满后，水泵自动抽水。

2、空压机的开停机要求：发现出口管路摆动较大或压力表指针摆动幅度大时，药及时开动空压机补气。

柱塞泵操作规程
《柱塞泵操作规程》
一、前言
柱塞泵是一种常用的液压传动元件，广泛应用于工业生产、民用机械和农业装备等领域。

正确的操作规程对于保障柱塞泵的安全运行和延长其使用寿命具有重要意义。

本规程旨在规范柱塞泵的操作行为，确保其正常使用。

二、操作前准备
1. 确认柱塞泵的工作压力范围和流量要求，并调整好相应的参数。

2. 检查柱塞泵的外观和机械连接部分有无损坏，并进行必要的维修和更换。

3. 检查油液的油位和油质，确保满足柱塞泵的工作要求。

4. 接通柱塞泵的电源，并按照正确的启动步骤进行操作。

三、操作流程
1. 按照工作要求调整柱塞泵的工作参数，包括压力、流量和转速等。

2. 在操作时，应遵守柱塞泵的工作规程，避免超载和过载操作。

3. 定期检查柱塞泵的工作状态和维修情况，及时处理问题。

4. 在结束操作后，应将柱塞泵的电源关闭，并做好相应的安全防护工作。

四、注意事项
1. 如遇到柱塞泵工作异常或故障，应及时停机处理，并禁止强行使用。

2. 在使用柱塞泵时，要注意油液的温度和压力，并保持清洁。

3. 严禁在操作过程中进行非正常操作，包括超负荷、频繁启停等。

4. 遵守柱塞泵的使用规程，确保安全操作和设备的正常运行。

五、结束语
柱塞泵的操作规程对于保障设备的正常运行和延长其使用寿命具有重要意义。

希望使用人员严格遵守操作规程，确保柱塞泵的安全运行。

柱塞泵作业指导书一、引言柱塞泵是一种常见的液体输送设备，广泛应用于各个工业领域。

本作业指导书旨在提供一份操作柱塞泵的详细指引，以确保使用者能够正确、安全地操作该设备。

二、设备描述1. 柱塞泵的基本构造柱塞泵主要由泵体、柱塞、进出口阀和驱动装置组成。

泵体通常由金属材料制成，具有坚固耐用的特性。

柱塞则为固定在泵体内部的活塞，通过来回运动实现液体的压送。

进出口阀负责控制液体的流动方向。

驱动装置可以是电动机或者柴油发动机，用于提供动力。

2. 柱塞泵的工作原理柱塞泵利用柱塞往复运动的原理来产生液体的压力。

当柱塞向前运动时，背压阀关闭，进口阀打开，液体被吸入泵体；当柱塞向后运动时，进口阀关闭，背压阀打开，液体被推出泵体。

通过循环这一过程，实现液体的连续输送。

三、操作指南1. 设备准备（1）检查柱塞泵是否处于正常工作状态，包括电源连接、驱动装置的启动情况等。

（2）确保柱塞泵的进出口通道畅通，避免起泡、阻塞等情况发生。

（3）检查各个阀门是否正常运作，确保进出口阀能够顺畅地开启和关闭。

2. 操作步骤（1）启动驱动装置，使柱塞泵开始运行。

（2）调整进出口阀的开启程度，以控制液体的流量和压力。

根据实际需要进行相应调整。

（3）观察液体的流动情况，确保柱塞泵正常工作。

（4）定期检查柱塞泵的工作状态，包括电流、电压、温度等参数，确保设备在正常范围内运行。

四、安全注意事项1. 在操作柱塞泵前，务必熟悉设备的工作原理和操作步骤，并遵循相关的安全操作规程。

2. 在操作柱塞泵时，应佩戴必要的个人防护装备，如安全帽、护目镜、耳塞等。

3. 禁止将手指、手臂等身体部位伸入工作区域，以免造成意外伤害。

4. 在清洁和维护柱塞泵时，必须先切断电源并等待设备完全停止工作后再进行操作。

5. 定期对柱塞泵进行维护保养，及时清洁和更换磨损的零部件，确保设备的正常运行。

五、故障排除柱塞泵在使用过程中可能出现各种故障，以下是一些常见故障及其排除方法：1. 柱塞泵无法启动：检查电源连接是否正常，对驱动装置进行检修。

柱塞泵作业指导书一、前言柱塞泵是液压系统中的重要动力元件，广泛应用于各种工业领域。

为了确保操作人员能够正确、安全、高效地操作柱塞泵，特编写本作业指导书。

二、柱塞泵的工作原理柱塞泵是通过柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。

三、柱塞泵的结构组成1、缸体2、柱塞3、斜盘4、配流盘5、传动轴6、变量机构四、操作前的准备工作1、检查柱塞泵的外观，确保无明显损伤和泄漏。

2、检查各连接部位的紧固情况，如有松动应及时拧紧。

3、确认油箱中的油液液位在规定范围内，油液品质良好。

4、检查电机的转向是否正确，与柱塞泵的要求一致。

5、打开进出口阀门，确保油路畅通。

五、启动操作步骤1、点动电机，观察泵的运转方向是否正确，如不正确应立即停机调整。

2、启动电机，让泵在无负载的情况下空转 2-3 分钟，检查泵的运转是否平稳，有无异常声音和振动。

3、逐渐增加负载，调节系统压力至工作所需压力。

六、运行中的注意事项1、密切关注泵的压力、流量和温度等参数，如有异常应及时停机检查。

2、注意倾听泵的声音，如有异常响声应停机排查故障。

3、定期检查油液的温度，一般不应超过 60℃，如温度过高应检查冷却系统是否正常工作。

4、检查密封部位是否有泄漏现象，如有泄漏应及时处理。

七、停机操作步骤1、逐渐减小负载，直至泵处于无负载状态。

2、关闭电机。

3、关闭进出口阀门。

八、维护与保养1、定期更换油液，一般根据使用情况每隔 3-6 个月更换一次。

2、定期清洗油箱和过滤器，确保油液清洁。

3、检查柱塞和缸体的磨损情况，如有磨损应及时更换。

4、检查配流盘的表面质量，如有划伤应进行修复或更换。

5、检查传动轴的连接情况，确保无松动。

九、常见故障及排除方法1、泵不出油或出油量少原因：油箱油位过低；吸油管堵塞；进口阀未打开；柱塞磨损严重。

三缸柱塞泵如何操作三缸柱塞泵是一种常见的工业设备，广泛应用于各个行业中。

它通过三个柱塞的上下运动，产生压力并将液体输送至需求的位置。

本文将介绍三缸柱塞泵的操作方法，以及一些注意事项。

一、操作准备1. 工作环境：确保操作场所通风良好，无明火和易燃物，经常检查并保持干净整洁。

2. 安全设施：穿戴相关的个人防护装备，例如护目镜、手套和防护服。

3. 泵的检查：确保泵的各个部分完好无损，没有松动或破损。

检查泵的油液和润滑油的水平，必要时添加或更换。

二、操作步骤1. 启动：打开泵系统的总电源开关，并按照设备说明书上的步骤启动电机。

确保泵的旋转方向与箭头指示一致。

2. 泵和管路预热：在正式开始工作之前，可以在低速条件下运行泵和相关管路，以确保泵和管路处于适当的工作温度。

3. 连接输送管道：将输送管道与泵的进、出口连接好。

确保连接处密封良好，并使用必要的夹具和密封件。

4. 开始注入液体：将待输送的液体注入泵的进口，确保液位足够以避免空气进入泵腔。

使用适当的设备和工具，例如漏斗或泵浦，确保注入过程安全和顺畅。

5. 启动泵：当液体注入完毕后，可以慢慢启动泵。

根据需要，逐渐增加泵的转速，使其达到所需的工作状态。

6. 监控泵的工作：在泵开始工作后，应密切关注泵的压力和流量指示。

确保它们在正常范围内，并进行必要的调整和控制。

如果发现异常情况，立即停止泵，并进行检查和维修。

7. 停止和关闭：在工作完成后，减少泵的转速并逐渐停止泵的运行。

关闭泵的总电源开关，并进行必要的清洗和保养。

三、注意事项1. 操作规范：根据设备说明书和相关操作规程进行操作，避免违规操作和错误使用。

2. 维护保养：定期检查和维护泵的各个部件，例如柱塞、密封件和润滑系统。

及时更换磨损或故障的部件，保持泵的性能和安全。

3. 安全操作：在操作过程中，远离泵的旋转部件和高压区域。

避免直接接触液体，以防止伤害和污染。

如发现漏液或其他异常情况，应立即停止操作并采取必要的安全措施。
