柱塞泵的测绘及部分零件的工艺工装设计摘要：在生产实际中，根据现有机器或部件画出其装配图和零件图的过程，称为机器或部件测绘。
在册会中我们一般完成化装配示意图、绘制零件草图、零件的尺寸测量、尺寸的标注、装配图草图和装配图、以及零件图。
而使生产对象的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词：测绘工艺工装工序一、机械零部件测绘概论1.认识测绘对象—柱塞泵柱塞泵是液压系统的一个重要装臵。
它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。
柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。
柱塞泵的工作原理：它是由斜盘、柱塞、缸体、配油盘等主要零件组成。
斜盘和配油盘是不动的，传动轴带动缸体、柱塞一起转动，柱塞靠机械装臵或低压油作用下压紧在斜盘上。
当传动轴旋转时，柱塞在其自下而上回转的半周内逐渐向外伸出，使缸体孔内密封工作腔容积不断增加，产生局部真空，从而将油液经配油盘窗口向外压出。
缸体每转一转，每个柱塞往复运动一次，完成一次吸油和压油动作。
改变斜盘的倾角，可以改变柱塞往复行程的大小，因而也就改变了泵的排量2.测绘往往要求对某一零件的材料、特性进项多方面的科学分析鉴定，甚至研制。
因此，多数测绘工作带有研究的性质，基本属于产品的研制范畴。
通过测绘，可以提高学生的测绘能力，增强学生对零部件结构的感性认识，并对制图的有关知识进行全面的复习和综合应用，从而培养我们的工程意识和贯彻、执行国家标准的意识。
对柱塞泵的测绘及部分零件的工艺工装设计对我们动手和创新能力的培养、工程素质额提高具有不可替代的作用，并可以系统的复习总结我们大学期间所学的专业知识，建立系统扎实的专业理论知识，为我们进入工作做好良好的准备。
一、前言及新产品参数：YB系列油压陶瓷柱塞输浆泵由液压驱动，其柱塞由耐腐蚀耐磨的氧化铝陶瓷作成。
泵体根据陶瓷行业、化工行业等不同的特点要求可做成铸铁、不锈钢等。
该泵分为高压泵、低压大流量泵和变量泵。
高压泵使用于远距离或高空输送浆料；低压大流量泵适合于稳定地大量地输送浆体；变量泵则适合与各种压滤机、过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高，流量减少。
YB系列柱塞泵主要应用于陶瓷泥浆输送，水煤浆输送，高岭土及非金属矿悬浮液的输送。
也可用于食品悬浮液，化工浆料，电子浆料和磁性材料等的输送。
其可输送固体含量大于70%浓悬浮液的特点使它与喷雾干燥塔、压滤机及其它干燥设备配套使用时具有很高的工作和节能效率。
YB系列油压陶瓷柱塞输浆泵主要特点：1、液压驱动，双缸双作用，流量大，扬程高;2、运行平稳，长时间连续工作，可靠性强；3、噪音小，压力可适应很大的调压范围，压力波动小；4、可使用于高耐磨，耐酸腐蚀领域。
一、特点和用途YB系列油压陶瓷柱塞泥浆泵为液压驱动双缸双作用陶瓷柱塞泥浆泵。
该泵具有运行平稳、工作可靠、噪音小、压力高、压力波动小、体积小、重量轻、安装维修操作简便、使用寿命长等特点。
主要用于为各种类型喷雾干燥塔供浆，亦可用来长距离输送泥浆、清（污）水、煤浆（或其它悬浮液）。
YB系列油压陶瓷柱塞泥浆泵现有YB120、YB140、YB160、YB200、四大系列近二十几种规格，流量可以从0.3M³/h到25M³/h。
常用泵最高压力可达2.5MPa，额定压力2.0MPa；高压泵最高压力可达3.0 MPa，额定压力2.5 MPa；低压泵压力1.5 MPa，其流量比同类泵额定流量高10-20%。
YB200型泵配用压滤机，一台可取代3-4台老式隔膜泵，既减少占地面积，又为用户减少维修费用及用电量，是用户技改的首选产品。
泵的型号说明：举例： YB 120 G-----7.1YB 液压柱塞泵 120 有Φ120，Φ140，Φ160，Φ200四种。
用户须知
一、在使用前请仔细阅读《使用说明书》。
二、请严格按照操作规程要求使用。
三、如再技术更新，概不通知用户。
四、在保修期内，凡未经拆动确属产品制造质量造成故障或
损坏，均由我公司负责免费修理或更换损坏的配件。
五、由于用户使用不当等人为造成的零配件损坏，我公司可
协助用户修复。
六、用户与我公司联系解决质量问题或调试时，请写明柱塞
泵型号，说明故障现象及供浆工艺性能要求。
七、用户在使用过程中有任何疑问，请与我公司技术部联系。
永昌机械有限公司
目录
一、特点与用途---------------------------1
二、主要技术参数-------------------------2
三、外形与配件---------------------------3
四、安装使用与维修-----------------------4
五、常见故障及排除方法-------------------8
六、安装基础图--------------------------10
七、液压系统图---------------------------11。
派克柱塞泵说明书一、派克柱塞泵的结构派克柱塞泵主要由泵体、柱塞、连杆、活塞环和轴承等部件组成。
泵体由高强度合金材料制成，具有良好的耐腐蚀性和耐磨性。
柱塞和连杆由高硬度不锈钢材料制成，可承受高压力的工作环境。
活塞环由耐磨橡胶材料制成，能有效密封泵体内部的液体，减少泄漏。
二、派克柱塞泵的工作原理派克柱塞泵采用往复式输送液体，通过转动连杆将柱塞往复运动，从而实现液体的吸入和排出。
当连杆向下运动时，柱塞与泵体之间的容积增大，形成低压区域，液体被吸入到泵体内；当连杆向上运动时，柱塞与泵体之间的容积减小，形成高压区域，液体被从泵体排出。
三、派克柱塞泵的安装1.泵体安装：将泵体紧固在设备上，并确保泵体与设备的连接紧密可靠，防止泄漏。
2.连杆安装：将连杆与泵体连接，确保连接处无松动和间隙。
3.活塞环安装：将活塞环安装在柱塞上，确保密封性良好。
4.轴承安装：安装轴承并润滑，确保连杆能平稳运动。
5.泵体连接管道：将进口和出口管道连接到泵体上，并确保管道紧固无漏。
四、派克柱塞泵的维护1.定期检查泵体、柱塞和连杆等部件，发现损坏或磨损时及时更换，并保持清洁。
2.检查活塞环的密封性能，如发现老化或磨损应及时更换。
3.润滑轴承，确保连杆运动灵活顺畅。
4.定期清洗泵体和管道，防止堵塞和液体污染。
5.定期检查泵体的紧固件，确保连接牢固，防止泄漏。
五、派克柱塞泵的注意事项1.在使用前，请仔细阅读产品说明书，并按照说明进行正确的操作。
2.在拆卸和安装泵体时，要小心轻拿轻放，以免损坏部件。
3.使用前应注意检查泵体和管道的连接是否处于紧固状态，以防止泄漏现象的发生。
4.在运行过程中，注意观察泵体和管道是否有异常现象，如异音或泄漏等，及时进行检修。
5.当泵体长时间不使用时，应将其存放在干燥、通风的地方，避免受潮和污染。
parker柱塞泵说明书
Parker柱塞泵是采用液压静力平衡设计的轴向柱塞泵，具有多种变量形势，能满足用户的要求。
其工作原理是，泵的传动轴与缸体用花键联接，带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心转动。
每个柱塞端部有一个滑靴，定心弹簧通过内套钢球、回程盘，将滑靴压在与轴线成一定倾斜角的斜盘上。
当缸体旋转时，柱塞同时作往复运动，完成吸油和压油动作。
定心弹簧通过外套将缸体压配油盘上，起初始密封作用。
滑靴和配油盘均采用了油压静力平衡，不但减少了泵的磨损，而且使泵具有很高压的容积效率和机械效率。
如需更多关于Parker柱塞泵的说明，建议咨询其生产厂家，获取更全面的
信息。
电动柱塞泵使用说明书第一节：引言感谢您购买我们的电动柱塞泵。
本使用说明书将为您提供详尽的操作指南，以确保您能够正确、安全地使用该泵，并从中获得最佳的效果和使用寿命。
第二节：产品概述电动柱塞泵是一种通过电动机驱动活塞工作的设备，可用于液体的输送和压力增加。
本产品采用先进的技术和优质的材料制造而成，具有结构紧凑、操作简便、性能稳定等特点。
第三节：安全须知在使用电动柱塞泵之前，请务必阅读并理解以下安全须知：1. 在操作和维护泵之前，必须使用个人防护装备，如手套、护目镜等。
2. 请保持工作场所干燥和通风良好，避免泵接触水分或其他液体。
3. 请确保电动泵的接地是可靠的，以确保安全使用。
4. 请勿将电动柱塞泵用于其它目的或超出其额定工作条件。
5. 在操作和维护过程中，请切勿将手部或其他物体靠近泵的工作部位，以免造成伤害。
第四节：安装操作请按照以下步骤正确安装并操作电动柱塞泵：1. 将电动柱塞泵放置在平稳的工作台上，并确保其与电源的连接正常。
2. 调整泵的位置，使液体进入口能够与源液体相连。
3. 打开电源，并确保泵的电机正常运行。
4. 根据需要调整泵的输出压力，确保其在额定工作范围内。
5. 当泵达到所需压力时，即可开始使用电动柱塞泵。
第五节：日常维护为了确保电动柱塞泵的正常运行和延长其使用寿命，请进行定期的日常维护：1. 定期检查泵的连接件和密封件，如有损坏应及时更换。
2. 清洁泵的工作部位，保持其干净整洁。
3. 定期检查电动泵的电机和线路，确保其正常运行。
4. 如有异常或故障出现，请及时停止使用并联系售后服务部门。
第六节：故障排除当电动柱塞泵出现故障时，请参考以下故障排除方法：1. 泵不能正常启动：检查电源连接是否正常、保险丝是否烧断等。
2. 泵运转声音异常：检查是否存在异物卡住，或泵的部件是否损坏。
3. 泵运行时出现漏液现象：检查密封件是否完好，如需更换请联系专业技术人员。
第七节：注意事项在使用电动柱塞泵时，请注意以下事项：1. 请勿在没有操作经验或无相关技术指导的情况下操作电动柱塞泵。
柱塞泵说明书一、概述本系列计量泵是一种正式排量的柱塞泵。
本系列泵按机座可分为：小机座JX、双头小机座2JX、中机座JZR、大机座JD、小大机座JDR、双头大机座2JD、双头小大机座2JDR、特大机座JT、双头特大机座2JT共十大类。
按泵的缸数可分为单缸、双缸、三缸等多种类型。
该泵的传动形式为“N转”式，可广泛用于石油、化工、纺织、仪器造纸、原子能技术、电厂、塑料制药、水厂、环保等工业和科技部门。
用来加压或常压器及管道内精确定量辅送不含固体颗粒的液体。
单缸泵适用于单一液体的场合；双缸泵可以作为比例泵使用，也可以并联使用。
本系列泵计量精度高，在额定条件和最大相对行程处柱塞计量泵的计量精度可达±0.5%，泵在运行和停机时流量均可无级调节，范围在0-100%之间，计量精度随泵的行程减小而降低，推荐柱塞泵经济的相对行程为40-100%。
普通型泵辅送液体温度一般为-30℃－+100℃，精度不大于0.1mm，介质精度为0.3-800mm2/s的腐蚀性或非腐蚀性液体。
当管道中无脉冲阻器时，不适用于脉动的化工工艺流程。
不同型号的计量泵均可根据使用要求装配变频电机（能按级4-20MA电流修）或防爆电机产品型号编制说明二、结构原理和特性2.1泵的结构：该泵由驱动机构、传动减速机构、流量调节机构和泵头四部分组成。
2.1.1 驱动机构即为泵原动机，一般采用三相异步电动机（防爆型或普通型）。
2.1.2传动减速机构：采用电动机与减速机构的蜗杆直接连接经蜗轮减速并带动偏心轮作旋转运动，用滑块来驱动柱塞作往复运动。
柱塞每分钟的往复次数等于蜗轮每分钟的转数。
传动箱部件由曲轴连杆机构和行程调节机构组成。
该系列传动箱采用了准确性很高的N轴结构，利于N轴的左右运动直接改变旋转偏心，来达到改变行程的目的，本机构与其它形式的调节机构相比较具有体积小结构紧凑，精度高承载能力强，运行平稳等特点。
N轴调量机械的调节原理图2.1.3流量调节机构泵的调节通过改变柱塞的行程长度或泵速来实现的，行程可在0-100%范围内无级调节，运行和停车时均可进行。
柱塞泵说明书1前言 (3)1.1 课程设计的目的和要求…………………………………………………1.2 课程设计的任务 (3)1.3 报告的构成及研究内容…………………………………………2 装配体测绘 (4)2.1测绘装配体步骤 (4)2.1.1 装配体示意图 (4)2.1.2零件测量及徒手绘制零件草图 (6)2.1.3手绘总装图 (6)2.2徒手草图与手绘总装图的审查 (7)2.2.1 徒手草图审查与确定 (7)2.2.2 手绘总装图的审查 (9)2.3 测绘小结 (9)3 三维建模 (10)3.1 零件图、装配图三维建模 (14)3.1.1柱塞泵零件图建立 (14)3.1.2柱塞泵三维装配虚拟装配 (15)3.2由柱塞泵三维立体装配图导出制成二维CAD总装图 (17)3.3建模小结 (17)4 心得体会 (17)附录：参考文献1.前言1、1课程设计的目的和要求工程软件应用实践课程设计教学目的：是从产品装配拆卸及测绘、徒手绘制草图、UG 三维建模、UG二维总装图导出CAD二维图等方面进一步加深和拓宽学生在工程制图、机械CAD技术与测量精度技术基础等课程中所学基本知识，结合实际模型设计的具体问题，培养学生理论联系实际认识和解决问题的能力，为后续专业课程和相关实践环节的学习奠定基础。
要求：要求每位学生按照指导教师的总体要求、设计小组分配的产品零件设计任务，独立完成上述环节的学习，构成成绩考核的主要部分；工程中产品设计更是一个多人协同工作的过程，因而，本课程设计将提交产品一套完整测绘草图、每人一份手绘总装图、二维CAD 装配图样、一套完整三维UG零件图及产品完整的三维UG装配体、研究报告。
1.2、设计任务1.2.1 主要内容选择柱塞泵产品模型为对象，每四位同学为一设计小组，对产品模型进行装配测绘、手绘总装图、三维UG零件建模与产品装配。
1.2.2 任务分配首先全组对柱塞泵的结构与组成进行整体的认识与感知、同时讨论和了解柱塞泵上各个部件的作用，和工作原理。
一、前言及新产品参数：YB系列油压陶瓷柱塞输浆泵由液压驱动，其柱塞由耐腐蚀耐磨的氧化铝陶瓷作成。
泵体根据陶瓷行业、化工行业等不同的特点要求可做成铸铁、不锈钢等。
该泵分为高压泵、低压大流量泵和变量泵。
高压泵使用于远距离或高空输送浆料；低压大流量泵适合于稳定地大量地输送浆体；变量泵则适合与各种压滤机、过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高，流量减少。
YB系列柱塞泵主要应用于陶瓷泥浆输送，水煤浆输送，高岭土及非金属矿悬浮液的输送。
也可用于食品悬浮液，化工浆料，电子浆料和磁性材料等的输送。
其可输送固体含量大于70%浓悬浮液的特点使它与喷雾干燥塔、压滤机及其它干燥设备配套使用时具有很高的工作和节能效率。
YB系列油压陶瓷柱塞输浆泵主要特点：1、液压驱动，双缸双作用，流量大，扬程高;2、运行平稳，长时间连续工作，可靠性强；3、噪音小，压力可适应很大的调压范围，压力波动小；4、可使用于高耐磨，耐酸腐蚀领域。
一、特点和用途YB系列油压陶瓷柱塞泥浆泵为液压驱动双缸双作用陶瓷柱塞泥浆泵。
该泵具有运行平稳、工作可靠、噪音小、压力高、压力波动小、体积小、重量轻、安装维修操作简便、使用寿命长等特点。
主要用于为各种类型喷雾干燥塔供浆，亦可用来长距离输送泥浆、清（污）水、煤浆（或其它悬浮液）。
YB系列油压陶瓷柱塞泥浆泵现有YB120、YB140、YB160、YB200、四大系列近二十几种规格，流量可以从0.3M³/h到25M³/h。
常用泵最高压力可达2.5MPa，额定压力2.0MPa；高压泵最高压力可达3.0 MPa，额定压力2.5 MPa；低压泵压力1.5 MPa，其流量比同类泵额定流量高10-20%。
YB200型泵配用压滤机，一台可取代3-4台老式隔膜泵，既减少占地面积，又为用户减少维修费用及用电量，是用户技改的首选产品。
泵的型号说明：举例： YB 120 G-----7.1YB 液压柱塞泵 120 有Φ120，Φ140，Φ160，Φ200四种。
派克柱塞泵说明书1. 引言派克柱塞泵是一种常用于工业领域的液压设备，它能够将液体通过柱塞的往复运动产生的压力来输送和驱动其他液压系统。
本说明书旨在介绍派克柱塞泵的结构、工作原理、安装步骤、操作方法以及常见故障排除等内容，帮助用户正确使用和维护该设备。
2. 结构和工作原理派克柱塞泵主要由泵体、柱塞、进出口阀等组成。
其工作原理是通过电机或发动机带动泵轴转动，使得柱塞在泵体内做往复运动，从而产生压力来输送液体。
具体工作原理如下：1.进水阶段：当柱塞向后运动时，进口阀打开，形成负压区域吸入液体；2.推油阶段：当柱塞向前运动时，进口阀关闭，出口阀打开，将液体推送至外部系统；3.回油阶段：当柱塞再次向后运动时，出口阀关闭，回油阀打开，将液体回流至泵体内。
3. 安装步骤正确的安装对于派克柱塞泵的正常运行至关重要。
以下是安装步骤的详细说明：1.确保安装基础平整牢固，并符合设备的要求；2.将泵体固定在基础上，注意使进出口与管路对应；3.根据需要安装油箱、滤清器等辅助设备；4.连接电机或发动机与泵轴，确保传动部分无误；5.检查各连接处是否紧固可靠，排除漏油和松动现象。
4. 操作方法正确操作派克柱塞泵能够提高其使用寿命和工作效率。
下面是操作方法的具体步骤：1.启动前检查：检查电源或燃料供应是否正常、油箱内液位是否足够、泵体有无异物等；2.启动设备：按照操作面板上的启动按钮或拉线启动设备；3.监测压力：通过压力表或传感器监测系统压力，确保在正常范围内；4.操作控制阀：根据实际需求，通过控制阀调节流量和压力；5.停止设备：操作面板上的停止按钮或拉线可使设备停止工作；6.关闭阀门：在停止设备后，关闭进出口阀门，避免液体倒流。
5. 故障排除在使用派克柱塞泵的过程中，可能会遇到一些常见故障。
以下是一些常见故障及其排除方法：1.泄漏问题：检查密封件是否完好、连接口是否松动，并进行相应修复或更换；2.噪音问题：检查泵体和传动部分是否有异物或磨损，及时清理或更换损坏部件；3.不稳定输出：检查进出口阀门是否正常工作，调节阀门位置以提高稳定性；4.无输出液体：检查电源或燃料供应是否正常、泵体内是否有堵塞现象，及时处理。

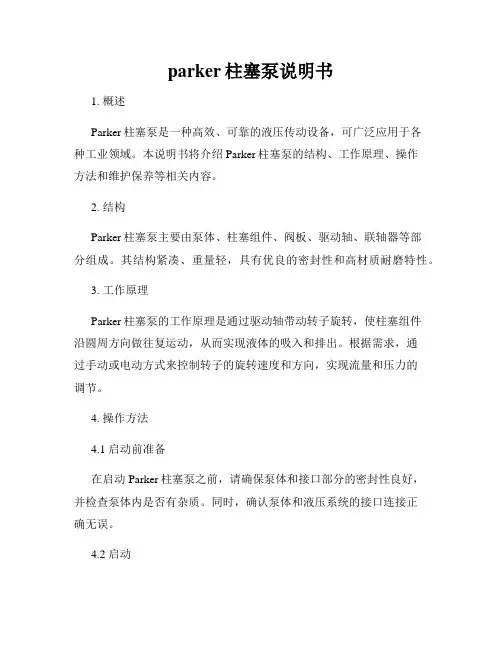

parker柱塞泵说明书1. 概述Parker柱塞泵是一种高效、可靠的液压传动设备，可广泛应用于各种工业领域。
本说明书将介绍Parker柱塞泵的结构、工作原理、操作方法和维护保养等相关内容。
2. 结构Parker柱塞泵主要由泵体、柱塞组件、阀板、驱动轴、联轴器等部分组成。
其结构紧凑、重量轻，具有优良的密封性和高材质耐磨特性。
3. 工作原理Parker柱塞泵的工作原理是通过驱动轴带动转子旋转，使柱塞组件沿圆周方向做往复运动，从而实现液体的吸入和排出。
根据需求，通过手动或电动方式来控制转子的旋转速度和方向，实现流量和压力的调节。
4. 操作方法4.1 启动前准备在启动Parker柱塞泵之前，请确保泵体和接口部分的密封性良好，并检查泵体内是否有杂质。
同时，确认泵体和液压系统的接口连接正确无误。
4.2 启动a) 将接口管道正确连接至液压系统，并确认所有阀门处于关闭状态。
b) 打开液压系统的主电源，并根据需要进行其他操作。
c) 按下启动按钮，控制Parker柱塞泵开始工作。
4.3 使用a) 根据需要，通过调节控制阀来实现流量和压力的调节。
b) 在使用过程中，注意实时监测泵体温度和振动情况，若异常请及时停机排除故障。
5. 维护保养5.1 清洁定期清洁Parker柱塞泵的外部表面，并使用干净、无水和无腐蚀性的布擦拭。
不要使用有机溶剂，以免损坏泵体表面。
5.2 润滑定期在Parker柱塞泵的润滑点涂抹适量的润滑油，以确保各个部件的正常运转。
5.3 维修如果发现泵体有漏油、振动过大或工作异常的情况，请立即停机检查。
对于常见的简单故障，可自行维修，如果问题较为复杂，请联系Parker售后服务部门进行维修。
6. 注意事项a) 使用和维护Parker柱塞泵时，请务必遵守操作规程和安全操作规范，确保人身和设备安全。
b) 在停机前，请先关闭液压系统的主电源，断开与泵体的连接。
c) 在长期停用时，请保持泵体处于干燥、无尘、无腐蚀性气体的存放环境中。
微型柱塞泵使用说明书V1.0.1南京恒创精密技术有限公司2020年2月重要信息操作前请仔细阅读本产品说明书。
公司保留产品进行修改、改进的权利，技术参数如有变化，请与销售商联系。
警告软管由于磨损可能产生裂痕，导致液体从软管中漏出，这时可能对人体和设备产生伤害，因此要经常检查并及时更换软管！ 如果电源线或者插头有磨损或有其它损坏，请拔下电源插头（拔下插头而不是拽电源线）。
您认为本机需要维护或修理时，请关闭电源并拔下电源插头。
当安装外控设备前请将驱动器电源关闭。
保修条款本产品保修一年，在保修期内如因用户使用不当或者人为损坏，本公司不负责保修。
返厂维修前应与销售商或制造商联系。
返厂维修运输应尽量采用原包装或采用其他可靠包装方式。
返厂维修时应详细注明故障现象和联系方式。
目录产品概述 (4)微型柱塞泵的主要特点 (5)开箱检查 (6)微型柱塞泵的系统结构 (7)功能、性能描述 (8)产品工作条件 (9)使用与操作 (10)外控接口 (12)光电传感器接口 (13)接线说明 (13)安装接口 (14)柱塞泵的安装 (15)运输与保管 (16)维护与保养 (17)常见故障及其排除方法 (18)附录 (19)产品规格型号表 (19)配件表 (20)步进电机技术参数表 (21)产品概述微型柱塞泵是我公司自主研发的一款精密分配泵，主要功能是实现液体介质的恒流输送。
该微型柱塞泵具有极高的分配精度和分配准确度。
在不影响精度和准确度的前提下，使用寿命可达到500万周期以上，是一款高性能、低成本、免维护的精密分配泵。
微型柱塞泵的主要特点可提供25u1、5m1共八种规格总分配体积的柱塞泵。
在泵的寿命周期内，具有极高的、稳定的分配精度。
以去离子水为介质测试时，重复性精度如下：100％分配<0.1％10％分配<0.5％1％分配<2％满行程分配准确度>99.5％。
柱塞满行程: 12.5mm（2000步）。
先进的氧化锆陶瓷柱塞加工技术和密封技术，保证了泵的使用寿命可达到500万个周期以上，无需维修护理。
BP－200/12.5型矿用喷雾泵(以下简称喷雾泵)为卧式三柱塞单作用高压往复泵，主要应用于煤矿井下需要高压水源的场所、地面（如堆煤点）需要大流量高压喷雾的场所和其他需要输送高压液体的工业部门。
喷雾泵由动力端、液力端、传动装置及电动机组成。
整套装置安装在整体金属底架上（有移动式和固定式）。
泵采用卧式设计、立式对称设计，两面都有进出口，便于安装。
整体结构紧凑、体积小、重量轻、操作简单、维修方便、运行平稳、可靠、效率高等特点。
工作条件：工作介质为清水，工作介质的温度保持在4℃～40℃之间。
本产品执行MT/T 188.2-2000《煤矿用乳化液泵站乳化液泵》标准。
2．型号及含义ＢＰ－200/12.5额定输出压力12.5MPa额定输出流量200L/min喷雾泵3．主要结构和工作原理⑴喷雾泵的结构喷雾泵主要由泵体（由动力端和液力端组成）、传动装置、电动机和机座等组成，如图1所示。
①动力端(a) 机身用灰铸铁制造且为箱式结构，机身内曲轴的下部设计成油池，存放润滑油，油面显示在油标上，正确油位应在油标的中线上。
润滑油采用46#-68#机械油，也可使用相同牌号的液压机械油。
对气候温差较大的地区，夏天可采用68#机械油，冬天可采用46#机械油，严禁用无牌号或废机油进曲轴箱润滑。
(b) 曲轴用42CrMo—35CrMo合金钢制造，表面进行氮化处理。
连杆为铸钢件，连杆瓦片为08高锡合金薄壁轴瓦，连杆小头装有锡青铜衬套，连杆的部分式大头采用螺栓连接。
（c）中间杆往复运动时，靠密封盒内两只骨架式橡胶油封封住，动力端的润滑油不被②液力端液力端由泵头，安全阀、吸水阀组、排水阀组、水封等组成。
MA图1 1—防爆电动机 2—泵体 3—传动装置 4—机架安全阀位于液力端的下部，安全阀为弹簧载荷式结构，泄载压力可调。
③传动部分传动装置主要由减速器和连轴器两部分组成。
⑵工作原理电动机通过减速器、联轴器带动泵的曲轴旋转、曲轴带动连杆、十字头、中间杆、柱塞作往复运动。
Parker柱塞泵说明书1. 引言本说明书将介绍Parker柱塞泵的结构、工作原理、安装方法以及维护保养等相关内容。
Parker柱塞泵是一种高效、可靠的液压传动装置，广泛应用于工程机械、农业机械、船舶等领域。
2. 结构和工作原理Parker柱塞泵主要由驱动轴、轴承、柱塞组件和油箱等部分组成。
其工作原理是通过驱动轴带动轴承旋转，使得柱塞随之运动，从而产生压力差，将液体从低压区域吸入，再通过高压区域输出。
3. 安装方法3.1 准备工作在安装Parker柱塞泵之前，需要先进行准备工作。
首先，清洁安装位置，并确保其平整度符合要求。
其次，检查传动部件是否完好无损。
3.2 安装步骤1.将Parker柱塞泵放置在安装位置上，并与传动轴对齐。
2.使用螺栓将Parker柱塞泵固定在安装位置上，确保固定牢固。
3.连接油管，确保连接紧密，无漏油现象。
4.检查安装是否正确，并进行必要的调整。
4. 维护保养为了确保Parker柱塞泵的正常运行和延长其使用寿命，需要进行定期的维护保养工作。
4.1 润滑定期检查润滑油的情况，并根据需要添加或更换润滑油。
同时，注意清洁润滑系统，防止杂质进入。
4.2 清洗定期清洗Parker柱塞泵及其周围环境，防止灰尘和杂物对其造成损害。
4.3 检查检查Parker柱塞泵各部件是否正常运转，如有异常情况及时修复或更换。
4.4 注意事项•在维护保养过程中，请务必断开电源并等待其冷却后再操作。
•使用适当的工具和设备进行维护保养，并遵守相关安全操作规程。
•如需更换零件，请选择原厂配件或经过认证的替代品。
5. 故障排除在使用Parker柱塞泵时，可能会遇到一些故障情况。
下面列举一些常见故障及其排除方法：5.1 漏油可能原因： - 油封磨损 - 油管连接不紧密排除方法： - 更换磨损的油封 - 确保油管连接紧密5.2 压力不稳定可能原因： - 柱塞组件磨损 - 泄漏排除方法： - 更换磨损的柱塞组件 - 检查并修复泄漏点6. 注意事项在使用Parker柱塞泵时，请务必遵守以下注意事项：•请勿超过Parker柱塞泵的额定工作压力范围。
电动柱塞泵使用方法说明书一、泵概述电动柱塞泵是一种应用于工业领域的流体输送设备，其主要功能是将液体或气体从低压输送到高压，广泛应用于石油、化工、冶金等行业。
本说明书将详细介绍电动柱塞泵的使用方法。
二、安全须知在操作电动柱塞泵之前，请务必仔细阅读以下安全须知，并严格遵守：1. 在操作和维护设备时，必须佩戴符合要求的个人防护用品，包括安全帽、防护眼镜、耳塞、防护手套等。
2. 在操作泵时，禁止戴任何饰品，长发必须束起来，以防发生意外。
3. 在维护和清洁电动柱塞泵之前，务必将电源切断，并等待设备完全停止运转后进行操作。
4. 使用泵时，必须确保设备处于良好的工作状态，若发现任何异常情况，应立即停止操作，并进行维修。
5. 在进行维护或更换零部件时，应使用原厂配件，并根据说明书提供的操作步骤进行操作。
三、使用步骤1. 安装a. 将电动柱塞泵放置在平稳的工作台上，并通过螺丝固定。
b. 连接进出口管道，确保连接牢固且没有漏水。
c. 将电源线连接至泵的电源接口，并根据电源要求接通电源。
2. 开机准备a. 检查电动柱塞泵的所有开关、阀门是否处于关闭状态。
b. 打开进气阀，确保进气通畅，并检查泵的压力表是否工作正常。
c. 检查油液或液体储存容器是否有足够的填充量。
3. 启动电动柱塞泵a. 将电源开关切换至“ON”状态。
b. 打开电动柱塞泵的主控阀门，并逐渐调节至所需的工作压力。
c. 观察电动柱塞泵的工作状态，确保正常运转。
4. 关机a. 当工作完成或需要维修时，将电源开关切换至“OFF”状态。
b. 关闭主控阀门，切断电源，并等待电动柱塞泵完全停止工作。
c. 清洁泵体及周边区域，并妥善存放设备。
四、维护保养为保障电动柱塞泵的正常运行和延长使用寿命，请按照以下步骤进行维护保养：1. 定期检查电动柱塞泵的油液或液体储存容器，并及时更换。
2. 清洁电动柱塞泵的滤网和进、出口通道，确保畅通无阻。
3. 检查电动柱塞泵的零部件是否损坏或磨损，如有异常情况应及时更换。
柱塞泵测绘报告一、简介柱塞泵是一种常用于工业和农业领域的泵浦设备，用于输送液体或水。
本文档将对柱塞泵进行详细的测绘报告，包括结构、工作原理、特点、应用领域和常见故障等内容。
二、结构柱塞泵的主要结构包括泵体、活塞、柱塞、泵头和阀门等组成部分。
泵体是泵的主体部分，通常由金属材料制成，用于承载其他零部件。
活塞和柱塞是泵的关键部件，它们通过往复运动来产生压力，将液体或水从低压区域输送到高压区域。
泵头负责固定活塞和柱塞，并通过密封效果保持压力不被泄漏。
阀门用于控制液体或水的流动方向。
三、工作原理1.吸水过程：当活塞向后运动时，柱塞被拉到最大距离，泵体内形成负压，吸水阀门打开，液体或水通过吸水管道进入泵体。
2.推水过程：当活塞向前运动时，柱塞推动液体或水向前流动，同时吸水阀门关闭，推水阀门打开，水流经泵头进入压力管道。
3.推水结束：当活塞继续向前运动并到达顶点时，推水阀门关闭，液体或水被推入压力管道。
4.循环工作：随着活塞的往复运动，液体或水会不断被推入压力管道，完成泵的工作循环。
四、特点1.高压能力：柱塞泵具有较高的压力能力，可以输送高压液体或水。
2.精密控制：通过调整活塞和柱塞的运动速度和距离，可以精确控制液体或水的输出量。
3.耐腐蚀性强：柱塞泵的泵体通常采用耐腐蚀性较强的材料制成，能够适应各种液体和水的输送需求。
4.可靠稳定：柱塞泵的结构简单、工作可靠，故障率较低。
5.高效节能：柱塞泵的工作效率较高，能够在短时间内完成大量液体或水的输送，同时具有较低的能耗。
五、应用领域由于柱塞泵的特点，它在多个领域有广泛的应用，包括： 1. 工业领域：柱塞泵可以用于输送各种工业液体，例如化工品、石油、润滑油等。
2. 农业领域：柱塞泵可以被用于灌溉、喷洒和输送农业用水等。
3. 渔业领域：柱塞泵可以被用于水产养殖场的水循环系统。
4. 建筑领域：柱塞泵可以被用于混凝土输送和建筑机械的动力源。
5. 石油领域：柱塞泵可以被用于原油采集和输送。
柱塞泵测绘
实习报告
班级：14机械单
姓名：姚东
学号：20140601420
指导教师：杨丽娟
日期：2015年6月
目录
1、装配关系 (3)
2、工作原理 (3)
3、拆卸顺序 (3)
4、零件测绘的方法和步骤 (5)
5、测量零件尺寸的方法 (6)
6、绘制装配图 (6)
7、绘图步骤 (7)
8、柱塞泵测绘小结 (7)
1、装配关系
由（柱塞泵装配示意图）知，柱塞泵由14种零件组成，包括3种标准件和11种专用件。
管接头9通过螺纹与泵体1的左端相连（垫片6起密封作用），形成密封的腔体，螺塞7通过垫片8拧入管接头9的上端，填料压盖3将填料4压紧在柱塞2上，并可调节填料压紧的程度。
2、工作原理
外部动力推动柱塞泵2在泵体1中的衬套5内作往复直线运动，当柱塞2左移动时，泵体1与管接头9内腔体的容积增大，形成负压，使上三爪阀瓣10关闭，低压油由管接头9的下方推开下三爪阀瓣11进入腔体，完成吸油过程；当柱塞2向左移动时，腔体的容积减小，压力增大，高压油使下三爪阀瓣11关闭，并推开上三爪阀瓣10向外流出，完成供油过程。
由于柱塞2不断地作往复直线运动，就可以润滑（液压）油的压力，并将其输送到润滑（液压）系统中去。
3、拆卸顺序
首先对管接头9部分进行拆卸，把螺塞7拆下，拆下垫片2，然后依次对管接头9里面的上三爪阀瓣10、下三爪阀瓣11以及弹簧拆卸下来，最后把管接头9从泵体1上拆下来，再把垫片6拆下来；然后对泵体部分进行拆卸，先把柱塞2取下，再把填料压盖3上的螺帽拧下，把填料压盖拆下来，依次把填料4和衬套5拆下来。
柱塞泵就拆卸完了。
拆卸零件时需注意以下几点：
①首先要考虑好拆卸的顺序，根据部件的组成情况及装配的特点，可将其分为几个组成部分，然后按部分依次拆卸。
②拆下的零件要按顺序编号，扎上标签，并分组、分区放置在特定的地方。
③拆卸时应采用正确的方法和工具，以保证部件原有的完整性、精确性和密封性。
对于表面粗糙度要求较高的零件，要防止碰伤；对于不可拆卸连接和过盈配合的零件，尽量不拆，以免损伤零件。
4、零件测绘的方法和步骤
（1）分析零件在机器（或部件）中的位置及功能，确定零件的名称、材料、数量等，弄清零件的内外形状和结构。
（2）根据零件的结构特征及加工位置或工作位置，选择适当的表达方案，绘制所需要的视图（包括剖视图、断面图等）。
在绘图时应注意不要将零件的制造缺陷（砂眼、气孔、刀痕等）和长期使用造成的磨损反映在画图上，但零件上应制造、装配的需要而设计的工艺结构（如铸造圆角、倒角、螺纹刀痕、凸台、凹坑等），则必须画出。
（3）根据零件的功能及实物表示出的加工状况，选择合理的尺寸基准。
首先确定需要标注的所有尺寸，画出其尺寸界线、尺寸线及箭头（可用斜线表示），然后根据所画的尺寸线测量对应的尺寸，并标注在图纸上。
有配合关系的尺寸（如配合的孔和轴的直径），一般只需测出其公称尺寸（基本尺寸），而配合的性质以及相应的上下偏差值，可在分析配合性质后拟定，并经查表后得到。
没有配合关系或不重要的尺寸，可将所测得的结果适当圆整（圆整到整数值后标注）。
对于已有标准的结构尺寸（如键槽、螺纹褪刀槽、紧固件通孔、沉孔，以及螺纹公称直径、齿轮的轮齿等），应将测量结果与标准值进行对照，并以标准的结构尺寸为准进行标注。
（4）标注表面粗糙度，编写标题栏。
技术要求应根据零件的材料、加工工艺及检验的需要拟定。
5、测量零件尺寸的方法
测量零件尺寸时，常用的量具有直尺、游标卡尺、内外卡钳等，应根据尺寸的精确度选择合适的量具，并正确使用。
测量非加工表面的尺寸时，可选用直尺和卡钳，而测量加工面的尺寸时，则可选用游标卡尺、千分尺等。
此外，对于螺纹的螺距，应选用螺纹规进行测量。
6、绘制装配图
选择主视图。
根据选择主视图的一般原则，将柱塞泵的安装底面按工作位置水平放置，使其两条主要的轴线处于水平和铅垂的位置，并采用全剖视图表示柱塞泵的工作原理和内部关系。
选择其它视图。
为了补充主视图没有表示清楚的内容，再选择俯视图和左视图表示泵体和管接头的外形，并在俯视图中采用局部剖视表示泵体、压盖、螺纹连接组件的连接关系及柱塞端部的结构。
7、绘图步骤：
①根据柱塞泵的实际大小、结构的复杂程度和选定的表达方案，再考虑到标题栏、标注尺寸和书写技术要求的位置，确定绘图比例为1：1，并选用A3的幅面。
②画出三个视图的主要装配轴线、对称中心线及作图基线。
③画底图时，要将主视图与相关的视图互相配合一起画，沿着主要的装配轴线，先画出主要零件泵体1和管接头9，再将装配的顺序画出其他各零件。
④经查无误后，加深图线，标注尺寸、书写技术要求、标注零件序号、填写标题栏和明细表，完成全图。
8、柱塞泵测绘小结
这次测绘虽然不是那么的完美，但总体上我还是觉得很有收获的，归纳起来主要就是以下这些：
（1）懂得柱塞泵工作原理；
（2）明白了柱塞泵的装配关系；
（3）初步学会了装配体的测绘方法，；
（4）进一步了解了零件的用处、资料、结构构造等；
（5）加深了绘制草图的方法，对制图学有了更深刻的认识，将对今后的工作学习产生了积极的作用；
（6）对CAD软件的功能、用法及使用技巧有了进一步提升；
（7）总之，此次测绘将对我们的工作及学习产生积极的影响。
