微机电力故障录波装置介绍
- 格式：ppt
- 大小：8.64 MB
- 文档页数：32
下载文档原格式
合集下载
山大电力WDGL-VI技术介绍——浙江0804
智能模拟量采集板技术特点：
采用第三代32位浮点DSP：TMS320VC33。 高精度A/D：16位； 程序运行32位模式； 双口RAM与管理模块交换数据； 每模块采集16路模拟量。
山东山大电力技术有限公司
2）智能开关量采集板
主要由光电隔离电路、32位DSP及双口RAM等构成。见构 成图。
山东山大电力技术有限公司
2.设计目标
总目标： 结合多年的研究成果，利用最先进的电子技术，
开发出具有可靠、先进、开放、准确和实用的新一 代录波监测装置，使其具有独立的暂态、稳态数据 存储管理单元，实现稳态录波功能，全面提高记录 数据的可靠性水平；提供具有GPS绝对时标录波数 据，为同步相量测量提供基础，满足新形势下电力 系统事故分析及系统运行的需要。
–该模块负责接收各智能模块数据，进行启 动判断，并把故障前后的数据缓存到NVRAM 中；同时实现与嵌入式暂态（稳态）数据管 理模块的高速数据交换。
山东山大电力技术有限公司
管理DSP子模块——技术特点
技术特点：
–采用128Mb大容量NVSRAM作为录波数据的高速 缓存，保证系统在掉电或者后台有问题情况 下数据不丢失；
开关量
光
输入
电
33-224 路
隔 离
接
口
缓
冲
DSP
数
据
地
址
总
接 口
线
缓
冲
32位 SRAM
同步
32位
信号
DSP
双口 RAM
装置内部总线
到管理DSP
山东山大电力技术有限公司
智能开关量采集板——实物照片
山东山大电力技术有限公司
智能开关量采集板
故障录波介绍
中性点经接地电阻接地方式
接地变压器结构与一般 三相芯式变压器相似。T0 为接地变压器，铁芯为三 相三柱式，每个铁芯上有 两个匝数相等，绕向相同 的绕组，每相上面一个绕 组与下面一个绕组反极性 串联，并将每相下面一个 绕组的首端连在一起作为 中性点，组成曲折形的星 形接线。二次绕组视工程 需要决定是否配置。
接地变零序保护误动、拒动探讨
防范措施 （3）35kV母线并列运行时，不得同时投入两条母线的接 地变。
感谢您的聆听
故障录波在线查看
【波形设置】选项
故障的起始时刻
故障录波在线查看
高度 长度
故障的起始时刻
故障录波离线分析软件
三 典型波形识别
故障录波分析-三相短路电压
故障录波分析-三相短路低压侧电流
0.052s故障开始
0.18s故障结束
故障录波分析-三相短路高压侧电流
故障录波分析-两相短路低压侧电流
故障录波分析-两相短路低压侧电流
实际波形分析-案例 1 保护动作信息
1号接地变保护测控信息
实际波形分析-案例 1 1号接地变零序电流波形
实际波形分析-案例 1
原因分析 直接原因：35kV I段母线所带风机线路上一台配电变压
器A相高压侧引线折断，搭接至变压器本体导致A相接 地故障。 根本原因：35kV I段母线所带风机线路未配置零序电流 互感器，未设置零序电流保护。
五 零序保护误动、拒动探讨
接地变零序保护误动、拒动探讨
（一）两条线路同相接地的电流叠加
当一条线路经高阻接地，由于故障电流小，保护不能动
作；此后，另一条线路又经高阻接地，线路的故障电流也未
达到保护动作值，两条线路同时发生高阻接地等值电路为： 图中，R1 、R2 分别为故障线 路1、线路2的接地过渡电阻； Il1 、IL2 分别为故障线路1、线 路2的零序电流；IR 为流过接 地变的零序电流；XCΣ 、Xb 分 别为线路对地电容、接地变压 器的电抗值；R为接地电阻值。
故障录波装置基础知识讲解
(2)通过故障录波，对继电保护误动、拒动的原 因及保护原理或逻辑回路上存在的缺陷问题，能及 时发现，以便改进。
一、故障录波器的作用
(3)对断路器存在的问题给以真实记录，如断路器的拒动、跳跃、断相 和切断空载电流的能力等，均可从故障录波图上分析出来，以便改进。
(4)为检修工作提供依据。例如按断路器切除故障次数进行检修是规程 规定的。但从故障录波分析发现，有时单相接地故障发生在不同相别， 切除故障电流并未集中在断路器的同一相，因此断路器检修工作，应 根据录波实际情况而定，可减少检修次数。
门的数据区中。
（4） (4))将记录的故障数据通过以太网送至分析管理层。
五、数据采集单元
2、数据采集单元的结构
数据采集单元一般由信 号输入电路、主处理器电 路、GPS电路、电源电路 等组成。
（1） 信号输入电路
信号输入电路是模拟量和开关量输入的信号调理部分，它 的作用是将电压互感器和电流互感器或其它设备传来模拟信号 及开关量信号进行准确、合适的转换，再送交主处理器电路进 行采样处理。
(1)模拟量、开关量分别处理后再送至CPU插件、提高 了抗干扰能力，易实现多CPU结构。
(2)多CPU结构提高了装置的可靠性，某个CPU的损坏 不会影响到别的CPU。
(3)总线不外引，加强了抗干扰能力。 (4)使装置的容量可灵活配置。
五、数据采集单元
1、数据采集单元的功能 数据采集单元主要实现以下功能：
(2)保护装置动作不正常(包括误动、拒动、动
2
作信号异常而造成误判断)。
(3)事故过程中，现场人员忙于处理事故，记 录不全，有时次序颠倒，反映情况不真等。
3
一、故障录波器的作用
2、为查找故障点提供依据 3．积累运行经验，提高运行水平
一、故障录波器的作用
(3)对断路器存在的问题给以真实记录，如断路器的拒动、跳跃、断相 和切断空载电流的能力等，均可从故障录波图上分析出来，以便改进。
(4)为检修工作提供依据。例如按断路器切除故障次数进行检修是规程 规定的。但从故障录波分析发现，有时单相接地故障发生在不同相别， 切除故障电流并未集中在断路器的同一相，因此断路器检修工作，应 根据录波实际情况而定，可减少检修次数。
门的数据区中。
（4） (4))将记录的故障数据通过以太网送至分析管理层。
五、数据采集单元
2、数据采集单元的结构
数据采集单元一般由信 号输入电路、主处理器电 路、GPS电路、电源电路 等组成。
（1） 信号输入电路
信号输入电路是模拟量和开关量输入的信号调理部分，它 的作用是将电压互感器和电流互感器或其它设备传来模拟信号 及开关量信号进行准确、合适的转换，再送交主处理器电路进 行采样处理。
(1)模拟量、开关量分别处理后再送至CPU插件、提高 了抗干扰能力，易实现多CPU结构。
(2)多CPU结构提高了装置的可靠性，某个CPU的损坏 不会影响到别的CPU。
(3)总线不外引，加强了抗干扰能力。 (4)使装置的容量可灵活配置。
五、数据采集单元
1、数据采集单元的功能 数据采集单元主要实现以下功能：
(2)保护装置动作不正常(包括误动、拒动、动
2
作信号异常而造成误判断)。
(3)事故过程中，现场人员忙于处理事故，记 录不全，有时次序颠倒，反映情况不真等。
3
一、故障录波器的作用
2、为查找故障点提供依据 3．积累运行经验，提高运行水平
WDGL-VI微机电力故障录波监测装置说明书-新型
[V2016.5]版WDGL-VI微机电力故障录波监测装置用户手册山东山大电力技术有限公司2.1通用技术指标 (8)2.2模拟录波装置技术指标 (9)2.3数字录波装置技术指标 (9)2.4混合录波装置技术指标 (10)3.1硬件结构 (11)3.1.1 SV、GOOSE采集模块 (11)3.1.2 FT3数据采集模块 (11)3.1.3 千兆光口采集模块 (12)3.1.4 常规采集模块 (12)3.1.5 管理单元 (12)3.1.6 后台分析单元 (12)3.2记录方式 (12)3.3故障分析报告 (13)3.4数据输出方式 (13)4.1装置前面板说明 (14)4.1.1 模拟及混合录波装置前面板 (14)4 (14)4.1.2 数字录波装置前面板 (15)4.2装置后面板说明 (16)4.2.1 模拟录波装置后面板图 (16)4.2.2 数字录波装置后面板图 (19)4.2.3 混合录波装置后面板图 (25)5.1软件主界面说明 (30)5.2装置管理 (30)6.1菜单说明 (32)6.2系统配置 (33)6.3录波参数设置 (35)6.3.1 基本配置 (35)6.3.3 开关量设置 (37)6.3.4 分组/序分量设置 (38)6.3.5 测距参数 (39)6.3.6 虚拟通道设置 (42)6.3.7 其它设置 (43)6.4报文参数配置 (46)6.4.1 网口配置 (46)6.4.2 异常报文记录配置 (48)6.4.3 SCD文件导入配置 (49)6.4.4 采样值录波通道配置 (50)6.4.5 GOOSE录波通道配置 (52)6.5二次设备配置 (54)6.5.1 增加二次设备 (54)6.5.2 删除二次设备 (54)7.1模拟量实时监测 (56)7.2开关量实时监测 (56)7.3谐波实时监测 (57)7.4差流实时监测 (57)7.5有效值列表 (58)7.6流量/通讯状态监测 (58)7.6.1 实时通讯状态监视 (58)7.6.2 历史通讯状态查询 (63)8.1查询触发记录 (68)8.1.1 故障录波文件列表 (68)8.1.2 故障间隔录波分文件列表 (70)8.1.3 故障录波报文文件记录 (71)8.1.4 备份故障录波文件列表 (72)8.2查询连续记录 (74)8.2.1 稳态录波文件列表 (74)8.3录波分析 (76)8.3.1 模拟量波形分析 (76)8.3.2 谐波分析 (86)8.3.3 开关量波形分析 (87)8.3.4 功率波形分析 (88)8.3.5 频率波形分析 (88)8.3.6 差流波形分析 (88)8.3.7 虚拟通道波形分析 (89)8.3.8 故障分析结果 (89)9.1空载特性试验 (92)9.1.1进行空载特性试验 (92)9.1.2试验结果处理 (95)9.2短路特性试验 (97)9.3灭磁试验 (99)9.4同期试验 (100)9.510%阶跃试验 (102)9.6其他试验 (104)9.7自动试验 (105)10.1异常报文记录 (109)10.1.1 异常报文文件记录 (109)10.1.2 异常报文事件记录 (110)10.2全部报文记录 (111)10.3报文分析 (113)10.3.1 SV报文分析 (113)10.3.2 GOOSE报文分析 (118)10.3.3 PTP1588报文分析 (121)10.3.4 其他报文分析//没有MMS (121)11.1装置时钟 (123)11.2运行信息 (123)附录1报文状态描述 (125)附录2录波定值整定说明 (128)附录3安装调试步骤 (130)欢迎使用WDGL-VI微机电力故障录波监测装置，本系列产品以其强大的信号接入能力、灵活多变的采集方式广泛适用于各电压等级变电站、电厂等场合。
微机型故障录波装置

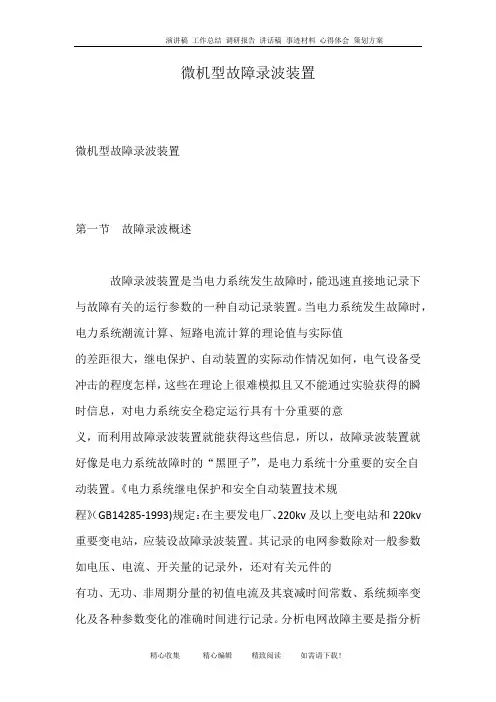

微机型故障录波装置微机型故障录波装置第一节故障录波概述故障录波装置是当电力系统发生故障时，能迅速直接地记录下与故障有关的运行参数的一种自动记录装置。
当电力系统发生故障时，电力系统潮流计算、短路电流计算的理论值与实际值的差距很大，继电保护、自动装置的实际动作情况如何，电气设备受冲击的程度怎样，这些在理论上很难模拟且又不能通过实验获得的瞬时信息，对电力系统安全稳定运行具有十分重要的意义，而利用故障录波装置就能获得这些信息，所以，故障录波装置就好像是电力系统故障时的“黑匣子”，是电力系统十分重要的安全自动装置。
《电力系统继电保护和安全自动装置技术规程》（GB14285-1993)规定：在主要发电厂、220kv及以上变电站和220kv 重要变电站，应装设故障录波装置。
其记录的电网参数除对一般参数如电压、电流、开关量的记录外，还对有关元件的有功、无功、非周期分量的初值电流及其衰减时间常数、系统频率变化及各种参数变化的准确时间进行记录。
分析电网故障主要是指分析系统动态过程参数量的变化规律。
故障录波装置必须设置故障录波的专用传输接口，以便远传调度作进一步数据分析处理。
一、故障录波装置的作用作用如下：（1）正确分析事故原因，为及时处理事故提供重要依据。
根据所录故障过程波形图和有关数据，可以准确反映故障类型、相别、故障电流和电压等数据、断路器调和闸时间和重合闸动作情况等，从而可以分析和确定事故原因，研究有效的对策，为及时处理事故提供可靠的依据。
（2）根据录取的波形图和数据，可以准确评价继电保护和自动装置工作的正确性，这也是十分难得的实验数据，特别是在发生转换性故障时更是如此。
（3）根据录取的波形图和数据，结合短路电流计算结果，可以较准确地判断故障地点范围，便于寻找故障点，加速处理事故进程，减轻寻线人员劳动强度。
最新微机型故障录波装置判断故障准确度误差在2%以内。
（4）分析研究震荡规律，从录波图可以清楚反映振荡发生、失步、同步震荡、异步震荡和再同步全过程以及振荡周期、振荡频率、振荡电流和振荡电压特性等，为研究防止振荡对策、改进继电保护和自动装置提供依据。
故障录波装置介绍
故障录波装置介绍
微机故障录波原理
• 故障录波器
220kV及以上的变电站和110kV重要变电站及相应线路，应装设故 障录波装置，在电力系统故障时快速起动，在系统震荡时也能可 靠起动，记录系统中的有关电气参数，对所录波形进行分析
• 故障录波数据
线路三相电流、零序电流的波形 母线三相电压、零序电压的波形
• 故障分析内容
故障类型 电流和电压的幅值与相位 本侧保护动作时间 线路两侧高频保护收发信机发信和停信时间 断路器分合时间
微机故障录波原理
• 故障录波的作用
分析事故原因
• • • • 故障类型、相别 故障电流和电压 断路器跳合闸时间 重合闸情况
评价继电保护是否正常工作，发现其缺陷 故障测距 分析系统震荡
打印机缺纸
打印机缺纸时，应立即补充打印纸，若无备用打印纸，应关 掉打印机。
微机故障录波原理
• 录波数据记录方式
从故障发生前某时刻开始，故障切除及重合闸 动作后停止 A时段：系统大扰动开始前的状态数据
• 输出高速原始记录波形 • 时间大于40ms
B时段：系统大扰动后的状态数据
• 输出高速原始记录波形 • 时间大于60ms
微机故障录波原理
C时段：系统动态过程数据
• 输出低速记录波形 • 时间大于2s
• 启动方式
如第四页PPT所述
• 打印方式
在线打印 离线打印
• 环境条件
环境温度：-10~50C 相对湿度：5%~95%（最大绝对湿度28g/m3） 大气压力：86~106kPa
录波器的一般操作
• 菜单功能分析
• 波形分析
波形分析所利用的数据是各个前置机在故障 录波时所记录的故障数据文件，本软件可以 对一个或多个电站的故障记录波形进行定量 和定性分析。
微机故障录波原理
• 故障录波器
220kV及以上的变电站和110kV重要变电站及相应线路，应装设故 障录波装置，在电力系统故障时快速起动，在系统震荡时也能可 靠起动，记录系统中的有关电气参数，对所录波形进行分析
• 故障录波数据
线路三相电流、零序电流的波形 母线三相电压、零序电压的波形
• 故障分析内容
故障类型 电流和电压的幅值与相位 本侧保护动作时间 线路两侧高频保护收发信机发信和停信时间 断路器分合时间
微机故障录波原理
• 故障录波的作用
分析事故原因
• • • • 故障类型、相别 故障电流和电压 断路器跳合闸时间 重合闸情况
评价继电保护是否正常工作，发现其缺陷 故障测距 分析系统震荡
打印机缺纸
打印机缺纸时，应立即补充打印纸，若无备用打印纸，应关 掉打印机。
微机故障录波原理
• 录波数据记录方式
从故障发生前某时刻开始，故障切除及重合闸 动作后停止 A时段：系统大扰动开始前的状态数据
• 输出高速原始记录波形 • 时间大于40ms
B时段：系统大扰动后的状态数据
• 输出高速原始记录波形 • 时间大于60ms
微机故障录波原理
C时段：系统动态过程数据
• 输出低速记录波形 • 时间大于2s
• 启动方式
如第四页PPT所述
• 打印方式
在线打印 离线打印
• 环境条件
环境温度：-10~50C 相对湿度：5%~95%（最大绝对湿度28g/m3） 大气压力：86~106kPa
录波器的一般操作
• 菜单功能分析
• 波形分析
波形分析所利用的数据是各个前置机在故障 录波时所记录的故障数据文件，本软件可以 对一个或多个电站的故障记录波形进行定量 和定性分析。
故障录波装置日常检查操作及故障录波图相关知识培训讲解
频率越限和变化率启动； 开关量启动； 手动和遥控启动； 我场NSR2000故障录波测距系统设有“故障录波器 动作”和“故障录波器告警”两块光字牌，启动 “故障录波器动作”的条件为各采集参数启动量越 限；启动“故障录波器告警”的条件为装置电源消 失及装置本身故障。
装置的投退操作步骤 正常情况下NSR2000故障录波测距系统投运操作步 骤如下 1 检查110kV故障录波器屏后工控机电源开关在断 开位置； 2 检查屏后各数据采集单元电源开关在断开位置； 3 检查各电压切换开关位置正确； 4 放上相应故障录波器直流保险； 5 合上110kV故障录波器屏后交流电源开关； 6 合上110kV故障录波器屏后工控机电源开关，并 开启工控机启动按钮，查工控机启动正常； 7 分采集单元电源及信号指示灯正常。
▪ （2）为查找故障点提供依据。 ▪ 由故障录波图可判断故障性质，并根据电流、电压
等录波量的大小计算故障点位置，微机型故障录波 装置可直接测算故障点位置，使巡线范围大大缩小 ，省时、省力，对迅速恢复供电具有重要作用。
▪ （3）帮助正确评价继电保护、自动装置、高压断 路器的工作情况，及时发现这些设备的缺陷，以便 消除事故隐患。
▪ 所以再重申一遍：对于分析录波图，第4条是非常重要的， 对于单相故障，故障相电压超前故障相电流约80度左右；对 于多相故障，则是故障相间电压超前故障相间电流约80度左 右；“80度左右”的概念实际上就是短路阻抗角，也即线路 阻抗角。
32
故障录波装置日常检查操作及故 障录波图相关知识培训讲解
1
一、故障录波装置的作用
▪ 故障录波装置是电力系统十分重要的安全自动装 置之一。由于故障录波装置对提高电力系统的安 全运行水平极为重要，《继电保护和安全自动装 置技术规程》规定：为了分析电力系统故障及继 电保护和安全自动装置在事故过程中的动作情况 ，在主要发电厂、220kV及以上变电站和 110kV重要变电站，应装设故障录波装置。故障 录波装置是一种常年投入运行，监视电力系统运 行状态的自动记录装置。
微机电力故障录波装置介绍优秀课件
隔 离
接
口
缓
冲
DSP
数
据
地
址
接 口
总 线
缓
冲
32位 SRAM
同步
32位
信号
DSP
双口 RAM
装置内部总线
到管理DSP
DSP管理模块
模块构成： – 本模块由DSP、NVRAM、CPLD、双口RAM等构 成。
模块功能： – 该模块负责接收各智能模块数据，进行启动判断， 并把故障前后的数据缓存到NVRAM中，同时实现 与嵌入式数据管理模块的高速数据交换。
5、现象：故障前后只有有效值，没有波形，只看到暂态波形 解决：暂态大电流与负荷小电流对比悬殊，必须放大幅值比例查 看。
录波器常见问题:
8、现象：事故分析结果中启动量名称或选线名称不正确 解决：检查参数中的“模拟量名称”及“测距参数”中名称是否 对应正确，外部接线位置和内部通道定义是否一致对应。
定位 正确分析事故原因及防范措施
型号 开发日期
CPU
A/D 采样频率(Hz)
模拟通道路数
操作系统 模拟起动量
连续记录时间
结构方式
山大电力公司录波装置发展
WDGL-III 1996年 Intel80C196
12Bit 2K 48
WDGL-IV 1999年
DSP Tms320C32
+80C196 14Bit 9.6K 96
基本特点
高精度数据采集系统：
16位高精度A/D转换、模拟通道高速同步控制采样技术（采样 频率达到12.8kHZ）、基于最小二乘最优化原理的模拟量通道矢 量校正技术（包括幅值、相角误差校正）、CPLD自动频率跟踪技 术等保证装置在宽范围内数据采集、处理的精度。
故障录波装置
三、故障录波装置的发展 1、故障录波装置经历三个阶段： 故障录波装置经历三个阶段： 第一阶段 –机械 油墨 机械—油墨 机械 式故障录波装 置 第二阶段 – 机械 光电 机械—光电 式故障录波装 置 第三阶段 –微机 数字 微机—数字 微机 式故障录波装 置
2、微机故障录波装置主要优点 功能完整，自成体系。 （1）功能完整，自成体系。
软件
故障录波装置框图
1、前置机是一个多CPU系统 前置机是一个多CPU系统 CPU
它由4个数据采集CPU插件 一个人机接口插件、 采集CPU插件、 它由4个数据采集CPU插件、一个人机接口插件、 开关量输入插件、逆变电源及告警插件组成 组成， 开关量输入插件、逆变电源及告警插件组成，实际 上是一个智能数据采集系统。每块数据采集CPU CPU插件 上是一个智能数据采集系统。每块数据采集CPU插件 与微机保护的CPU插件结构基本相同， CPU插件结构基本相同 与微机保护的CPU插件结构基本相同，但数据采集 CPU插件的容量要大得多 如每块CPU插件的静态RAM 插件的容量要大得多， CPU插件的静态 CPU插件的容量要大得多，如每块CPU插件的静态RAM 512KB，而后台PC机的内存和硬盘容量更大。 PC机的内存和硬盘容量更大 有512KB，而后台PC机的内存和硬盘容量更大。
掉电保护功能。 （6）掉电保护功能。 掉电时，实时时钟及录波数据等信息不丢失。 掉电时，话功能。 （7）人机对话功能。
定值、 定值、时钟和各种操作指令均可通过面板上按键和显示器 进行直接的观察和操作。 进行直接的观察和操作。
四、故障录波装置录取量的选择 •1、录取量的选择包括模拟量和开关量的选择,选择 1 录取量的选择包括模拟量和开关量的选择 模拟量和开关量的选择, 哪些录取量应根据监测的电气设备的要求。 哪些录取量应根据监测的电气设备的要求。一般监 测的电气设备有发电机、变压器、输电线路等，所 测的电气设备有发电机、变压器、输电线路等， 以录取的模拟量可以是与这些设备有关的电压、 以录取的模拟量可以是与这些设备有关的电压、电 有功、无功、阻抗、谐波分量、温度等， 流、有功、无功、阻抗、谐波分量、温度等，录取 的开关量是重要的断路器、 的开关量是重要的断路器、隔离开关及保护装置的 状态等。 状态等。
山大电力WDGL-VI技术介绍——浙江0804
山东山大电力技术有限公司
管理DSP子模块 由DSP、NVRAM、CPLD、双口RAM等构成。
其功能：
–在采集模块与PC104子模块管理模块之间起 桥接作用，同时又有自己的独特功能。 –该模块负责接收各智能模块数据，进行启 动判断，并把故障前后的数据缓存到NVRAM 中；同时实现与嵌入式暂态（稳态）数据管 理模块的高速数据交换。
山东山大电力技术有限公司
具体目标（续） 采用高精度A/D、通道误差矢量校正技术、频率跟踪 技术，保证装置测量结果的准确性； 采用高精度的测距技术，为电力系统的事故分析和恢 复提供及时、准确的分析结果；
软件设计与硬件采用模块化设计，预留将来数字变电 站录波的扩展接口；
通讯方式灵活，满足各种数据传输的需要，支持103 标准规约，预留IEC61850规约接口； 具有可靠的病毒防护能力； 具有高的电磁兼容特性及抗干扰能力。
智能开关量采集板——实物照片
山东山大电力技术有限公司
智能开关量采集板 技术特点：
–采用光电隔离，抗干扰能力强； –开关量启动预逻辑处理，减少DSP管理 模块的启动判断时间；
–开关量通道数量扩展灵活。
山东山大电力技术有限公司
3.1.3 GPS同步时钟模块
主要作用：
–利用全球定位系统，获得精确时钟，并形成采样 同步时钟脉冲，为CPLD频率跟踪与同步采集提供 信号。
山东山大电力技术有限公司
2.设计目标
总目标： 结合多年的研究成果，利用最先进的电子技术， 开发出具有可靠、先进、开放、准确和实用的新一 代录波监测装置，使其具有独立的暂态、稳态数据 存储管理单元，实现稳态录波功能，全面提高记录 数据的可靠性水平；提供具有GPS绝对时标录波数 据，为同步相量测量提供基础，满足新形势下电力 系统事故分析及系统运行的需要。

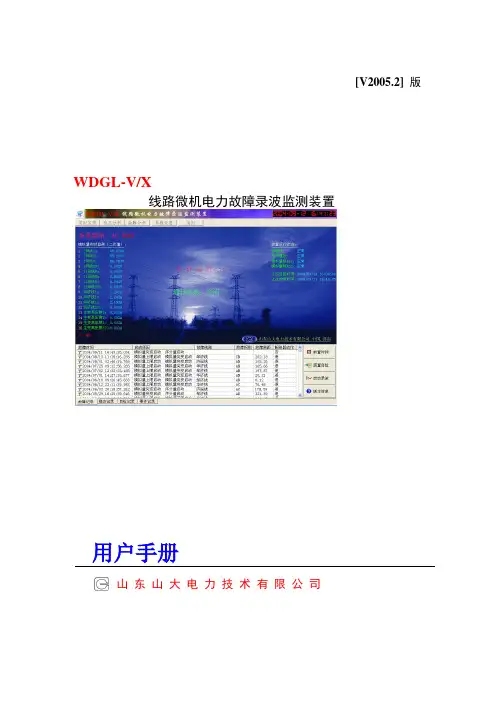

WDGL-V线路录波装置说明书
新一代 WDGL-V/X 型微机电力故障录波监测装置，必将为电力系统的可靠稳定运行提 供保障，必将大大提高运行人员的事故分析能力，也将为电力系统带来明显的经济效益。
目录
Contents
1 技术特点……...........................................................................................................1 2 技术指标...................................................................................................................3 3 技术原理...................................................................................................................5
远方维护功能
支持远方参数配置、远方自检、远方启动录波等功能。
多重看门狗技术 双电源冗余设计
DSP 数据处理系统、CPU 管理系统均采用多重看门狗技术。
装置采用交、直流供电，互为备用，可外接 UPS，保证各种极 端情况下录波装置的可靠性。
超宽电流输入范围
满足范围宽达 0-40 倍额定电流量程内的记录精度要求，瞬时 峰值(二次值)可达 300A，误差小于 0.5%。
1 技术特点
WDGL-V/X 微机电力故障录波监测装置（以下简称装置）全面贯彻了全国电力行业标 准《220kV-500kV 电力系统故障动态记录装置的检测要求》（DL/T663-1999）《220kV-500kV 电力系统故障动态记录技术准则》（DL/T553-94），并参考了 2004 年 6 月 1 日最新实施的 行业标准《微机型发电机变压器组动态记录装置技术条件》（DL/T873-2004），自主研制 开发的新一代录波监测装置，与国内外同类产品和以往产品相比，具有更加鲜明的技术特点：
目录
Contents
1 技术特点……...........................................................................................................1 2 技术指标...................................................................................................................3 3 技术原理...................................................................................................................5
远方维护功能
支持远方参数配置、远方自检、远方启动录波等功能。
多重看门狗技术 双电源冗余设计
DSP 数据处理系统、CPU 管理系统均采用多重看门狗技术。
装置采用交、直流供电，互为备用，可外接 UPS，保证各种极 端情况下录波装置的可靠性。
超宽电流输入范围
满足范围宽达 0-40 倍额定电流量程内的记录精度要求，瞬时 峰值(二次值)可达 300A，误差小于 0.5%。
1 技术特点
WDGL-V/X 微机电力故障录波监测装置（以下简称装置）全面贯彻了全国电力行业标 准《220kV-500kV 电力系统故障动态记录装置的检测要求》（DL/T663-1999）《220kV-500kV 电力系统故障动态记录技术准则》（DL/T553-94），并参考了 2004 年 6 月 1 日最新实施的 行业标准《微机型发电机变压器组动态记录装置技术条件》（DL/T873-2004），自主研制 开发的新一代录波监测装置，与国内外同类产品和以往产品相比，具有更加鲜明的技术特点：
WGL9000数字式电力故障录波装置
1 WGL9000数字式电力故障录波装置1.1保护配置及屏面布置1.1.1保护组屏方式#1主变采用WGL9000型变压器微机电力故障录波监测装置屏一面，名称为“#1主变故障录波屏”。
其屏面布置图如图1图1：#1主变故障录波屏屏面布置图1.1.2保护屏后空气开关说明表:（见表1）表1：WGL9000数字式电力故障录波装置屏屏后空气开关说明表光字牌亮时，除按以下说明进行处理外，还应按相应规定进行汇报、处理。
1.3 WGL9000数字式电力故障录波装置1.3.1 装置特点:1)可采集50Hz工频信号、100Hz~500Hz中频信号及各种直流信号，且模拟量与开关量输入可根据要求灵活配置。
2)16位A/D，1kHz~10kHz采样率，故障前和故障后记录时间及采样可灵活设置。
3)支持IRIG-B等多种对时接口，基于GPS时钟，完全由硬件实现同步采样和同步传输。
4)支持并行的双重化冗余录波（可选件）5)可同时支持三种录波方式：即有启动元件的暂态录波、DL/T873要求的稳态录波（可选）和无启动元件基于采样值的长录波（可选件）。
其中无启动元件基于采样值的长录波（可选件）采用上电即开始录波的方式，在采样率为1kHz时，可循环保存15天的数据，尤其适用于弱扰动慢过程故障等启动定值不易整定的应用场合。
1.3.2装置面板布置图:(见图2)图2： WGL9000数字式电力故障录波装置面板布置图1.3.3 装置面板指示灯、按钮及切换开关说明表:（见表3）表3：WGL9000型变压器微机电力故障录波监测装置面板指示灯、按钮及切换开关说明表附录A：WGL9000微机电力故障录波装置液晶显示含义及菜单使用方法A.1 在线监视管理软件主界面包括以下几个窗口a) 主界面左侧为录波器(设备)管理窗,每个图标代表一个录波器(设备)。
在录波器管理窗选择一个录波器，点击鼠标右键，选择“编辑属性”，可对这个录波器（设备）记行设置。
b)主界面中间区域为监视主页面，包括“原始文件列表”、“录波文件列表”、“实时监视”三个显示页面，显示的内容与录波器管理窗选择的录波器对应。
故障录波装置课件
针对不同用户的实际需求，提供定制化的 故障录波装置解决方案，满足用户多样化 的需求。
PART 06
案例分析
案例一：某电厂故障录波装置的应用
总结词：成功应用
详细描述：某电厂采用故障录波装置，成功地捕捉到了系统故障时的波形，为故 障诊断和定位提供了重要依据。该装置具有高精度、高稳定性和可靠性，能够满 足电厂的安全运行要求。
在故障诊断中的应用
01
故障录波装置可以记录设备或线 路在故障时的波形，通过分析这 些波形可以判断出故障的原因和 类型。
02
对于一些复杂的故障，通过对比 历史波形和实时波形，可以更准 确地定位故障位置和性质，提高 故障处理的效率。
在继电保护中的应用
继电保护是保障电力系统安全稳定运 行的重要措施之一，而故障录波装置 是继电保护中的重要组成部分。
安装要求。
工具与备件准备
准备安装过程中所需的 工具和可能需要的备件 ，如螺丝刀、电缆夹等
。
安全措施准备
确保安装现场的安全措 施到位，如接地、防电 击等，确保安装人员的
安全。
安装步骤
01
02
03
04
开箱检查
开箱后核对装置的型号、数量 等，确保与订货要求一致。
基础安装
根据装置的尺寸和重量，选择 合适的位置进行安装，并确保
2023 WORK SUMMARY
THANKS
感谢观看
REPORTING
数据存储
确保故障录波装置能够按 照要求进行数据存储，包 括故障前后的波形数据。
日常维护
清洁与除尘
定期对装置进行清洁，去 除灰尘和杂物，保持设备 清洁和散热良好。
检查连接
检查装置的连接线是否牢 固，避免因接触不良引起 的故障。
微机故障录波装置
2．录波数据记录方式
图1模拟量的采样时段顺序为了清晰地反应故障发生、发展、切除以及重合闸的全过程，要求所记录的模拟 量的波形应从故障发生前的某个时刻开始，并在故障切除及重合闸动作后才能停止录波。在电力系统出现长期的 电压、频率越限或振荡时，也应能记录下全过程。因此，模拟量的采样方式随着故障发生发展的不同阶段而不同。 模拟量的采样时段顺序如装置对保证电力系统安全运行有十分重要的作用。当电中发生故障时，利用装设的故障录波装置， 可以记录下该故障全过程中线路上的三相电流、零序电流的波形和有效值，母线上三相电压、零序电压的波形和 有效值，并形成故障分析报告，给出此种故障的故障类型，可以查看电流和电压的幅值与相位、本侧保护的动作 时间以及线路两侧高频保护收发信机发信和停信的时间、断路器分合时间等。当线路两侧装有自动重合闸时，还 可以看出线路两侧自动重合闸动作的全过程。
组成
组成
微机故障录波装置主要包括前置机和主机两大部分。一台微机故障录波装置由一台主机和多台互为独立的前 置机组成分布式结构。这种结构有两大优点：一是避免局部故障而引起整套录波装置退出工作，便于维护和管理； 二是对任一台前置机进行校验和维修，不会影响整套录波装置的运行。
一台前置机由中央处理器和一些外围电路组成，前置机的主要功能是交流数据采集它对所接人的电流、电压、 开关量进行数据采样，并同预先设置的定值进行比较，一旦发现越限、有增量或开关变位，立即发信给主机，启 动录波装置录波。
主机主要由三大部分构成：工控机、半导体电子盘和接口系统。工控机存贮空间大可以记录多次故障。由于 利用了工控机，人机对话界面可配以彩色显示器、标准键盘及汉字打印机，以方便地实现整定(运行人员修改时钟 和根据运行需要修改定值以及屏蔽录波装置的启动量)、维护、分析和打印。分析软件全部用菜单制作，汉字提示， 从而使分析打印事故波形及报告十分方便、直观。计算机的串行口可实现数据的远传，它将故障录波装置的数据 远传给所辖调度部门，供分析事故之用。
WDGL微机电力故障录波监测装置说明书
4 装置面板说明..................................................................................................................................11
4.1 装置前面板说明............................................................................................................................................. 11
3.1 硬件结构............................................................................................................................................................8
4.2.1 IEC61850-9 协议数字录波器后面板图.......................................................................................................................... 13 4.2.2 IEC60044-8 协议数字录波器后面板图.......................................................................................................................... 16
电力故障录波分析装置运行规程
ZH-1A电力故障录波分析装置运行规程线路故障录波的配置一、装置介绍1、录波器柜硬件主要有：1.19U前置机1.24U工控机1.39U显示器1.41U键盘和鼠标1.54U打印机1.6远传MODEM卡1.71U GPS时钟通讯接口1.8电源开关1DK、2DK、3DK1.911U面板1.106U 面板2、LBD-MGR1000微机故障录波器2.1后台机:配置监视和分析软件,正常是监视后抬软件运行,并同前置机进行通讯。
完成装置的运行、调试管理、定值整定、录波数据的存储，故障报告的形成和打印。
配有远传网卡，完成数据的远传。
还配有GPS时钟通讯接口，可实现全网统一时钟。
2.2前置机：由3块CPU板组成，可接入48路模拟量信号、96路开关量信号，每块CPU板可接入16路模拟量信号、32路开关量信号；CPU板由16位微处理器、16000门大规模可编程逻辑器件、掉电保持电路、SRAM、12位串行A/D、光隔电路、开关量转换及保护电路组成。
2.3工控机的前面板设有装置的状态指示灯和按键：“电源”指示灯–亮表示计算机电源开；熄灭表示电源关。
“运行”指示灯（绿）—亮表示正常运行；熄灭是无电源。
“硬盘”指示灯–亮表示访问硬盘；熄灭是未访问硬盘。
“录波”指示灯（黄）- 亮表示正在录波；熄灭是未录波。
“通讯”指示灯- 亮表示录波数据在CPU板内，尚未完全传输到计算机硬盘上；熄灭表示CPU板内无录波数据。
“故障”指示灯（红）- 亮有“电源故障”、“录波故障”、“定值异常故障”之一；熄灭表示装置正常。
“前台复位”键–复位前置机。
“手动录波”键–手动进行录波。
“后台复位”键–复位计算机（后台机）。
2.4A、+5V、+12V、-12V、+15V、-15V、+24V指示灯为主机电源、辅助电源正常指示。
B、运行指示灯：正常运行时，该灯闪烁，异常时，该灯常亮或常灭。
C、数据上传指示灯：当前置机向后台机传送录波数据时，该灯亮。
D、录波启动指示灯：当装置启动后，该灯亮。
故障录波器装置功能技术
故障录波器装置功能技术（1）故障录波器应为数字式的，所选用的微机故障录波器应满足电力行业有关标准。
（2）故障录波装置应具备单独组网功能，接口优先采用以太网口，主方式采用数据网传输至保护及故障信息管理系统子站，通信规约采用DL/T 667（idt IEC60870-5-103）通信规约。
备用方式应配备拔号服务器，通过电话通道将录波数据自动远传。
（3）录波装置应具有本地和远方通信接口及与之相关的软件、硬件配置。
既可在当地进行运行、录波数据存储、调试、定值整定和修改、信号监视、信号复归、控制操作、故障报告形成、远程传送、通信接口等功能；还可以与保护和故障信息管理子站系统接口，以实现对故障录波器的故障警告、起动、复归和波形的监视、管理等，同时应具有远传功能，可将录波信息送往调度端。
（4）装置不能由于频繁起动而冲击有效信息或造成突然死机。
（5）装置内存容量应满足连续在规定的时间内发生规定次数的故障时能不中断地存入全部故障数据的要求。
录波结束后，录波数据自动转至装置的硬盘保存。
（6）装置记录的数据应可靠，不失真，记录的故障数据有足够安全性，当故障录波器或后台机电压消失时，故障录波器不应丢失录波波形。
（7）为了便于调度处理事故，在线路或元件故障时，故障信息应上传到保护和故障信息管理子站系统和调度端，有助于事故处理时收集到重要的电气故障量。
（8）录波装置应能完成线路和主变压器各侧断路器、隔离开关及继电保护的开关量和模拟量的采集和记录、故障启动判别、信号转换等功能。
对于线路故障录波器还应能记录高频信号量。
（9）故障录波器应能连续监视电力系统，任一起动元件动作，即开始记录，故障消除或系统振荡平息后，起动元件返回，在经预先整定的时间后停止记录，在单相重合过程中也能记录。
故障录波器应能连续记录多次故障波形。
（10）要求记录因故障、振荡等大扰动引起的系统电流、电压、有功功率、无功功率及系统频率全过程的变化波形。
（11）应有足够的起动元件，在系统发生故障或振荡时能可靠起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机电力故障录波装置 介绍
2020年4月27日星期一
目录
录波装置的作用及发展
作用； 发展（以山大电力公司产品为例）； 新标准及记录方式；
录波装置的使用操作（以山大电力公司产品为例
）
基本原理及特点； 基本操作及分析（结合软件）； 常见问题； 数据导出;
录波装置的作用
正确评价继电保护和自动装置的工作 了解系统故障时的运行状况，快速进行故障
数据拷出
在运行界面上，单击选中故障档案中的对应文件，再选择左下 角“导出数据”按钮，插入经检查无病毒的U盘，数据会自动 生成厂家及COMTRADE格式两种格式文件输出，同时会导出离线 分析软件供使用。
离线软件使用介绍
注意事项： 卸载U盘时，要避免将扩展的第二个网络接口删掉，误卸
时可重启解决
数据联网
智能开关量采集模块构成图
DSP管理模块
模块构成： – 本模块由DSP、NVRAM、CPLD、双口RAM等 构成 。
模块功能： – 该模块负责接收各智能模块数据，进行启动判断 ，并把故障前后的数据缓存到NVRAM中，同时 实现与嵌入式数据管理模块的高速数据交换。
DSP管理模块构成：
基本操作(见软件演示)
录波器常见问题:
1、现象：装置频繁启动,或者内存灯一直常亮，硬盘灯闪
解决： 打开波形，查看故障分析报告，根据启动量去检查 波形是否正常，有效值是否超过定值。
内存灯长亮时，可从“实时监视”菜单中的“显示当前启 动量”功能查看当前哪路模拟量以何种方式越限，通过修改定 值来处理。
2、现象：接GPS脉冲对时方式后时钟不准
B时段：为系统大扰动开始后初期的状态数据，每周波64点的 采样值，可观察到10次谐波；若在C段以后再进入B段，该段记 作B1段，按每周波32点记录。
C时段：为系统大扰动后的中期状态数据，每N周波输出一个工 频有效值。
D时段：为系统动态过程数据，每N1周波输出一个工频有效值 。
输出波形的时间标签，短路故障等突变事件，短路开始时刻为 该次事件的零坐标，误差不大于1毫秒。B、C、D、时段的记录 长度以及N、N1、N2由用户在“后台软件使用说明”的参数设 置中设定。
16 Bit 12.8K
96
操作系统 模拟起动量
DOS 电压、电流越限
WIN98
WIN2000
电压、电流、各序分量 电压、电流、各序量越 越限、突变及差电流启 限、突变及差电流启动 动
连续记录时间
结构方式
30S
一体化 模式
不限
前后台 模式
不限*
嵌入一体化 模式
录波装置发展趋势
随着电力系统的快速发展，能源接入的多重化
先进可靠的软件平台：
基于先进的嵌入式实时多任务操作系统平台，采用组件化的 软件系统结构，大大提高软件系统的可靠性、保证整个装置具 有优异的整体性能。
基本特点
完整可靠的启动方式：
模拟量启动（上限/下限/突变）、开关量启动、谐波启动、序 分量启动（正序/负序/零序）、差流启动、频率越限启动、手 动启动、远方启动等。
GPS接口 模块 电源
理模块
ETX管
A/D采集模块
理模块
开关量采集模块
嵌入式（ETX）数据管理模块
装置采用了ETX（Embedded Technology Extended ）嵌入式模块化CPU。ETX嵌入式计算机模块具有 完整的PC功能和高效的CPU性能，是最近发展的新 的工业控制技术。
该模块主要功能是接收来自DSP管理模块的数据， 对记录数据进行分析处理、显示或打印输出，同时 提供多种方式的联网通讯接口（Ethernet、标准的 RS-232等）。
装置提供两个网口供使用，可同时分别接入子站及录波器网络 两个网络系统
设置IP地址时与外部网线对应
基本特点
高精度数据采集系统：
16位高精度A/D转换、模拟通道高速同步控制采样技术（采 样频率达到12.8kHZ）、基于最小二乘最优化原理的模拟量通 道矢量校正技术（包括幅值、相角误差校正）、CPLD自动频率 跟踪技术等保证装置在宽范围内数据采集、处理的精度。
不间断稳态数据记录：
开启稳态记录，装置可实现了360小时（15天）不间断地记 录全部模拟量和开关量稳态数据，为大范围、长过程、发展性 故障的研究和分析提供了可靠的数据来源。稳态数据记录基波 相量值；稳态、暂态记录时间、采样频率可灵活设定；暂态数 据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据 的统一分析。
数据管理）
一
体
内部总线
化
结
双口RAM
双口RAM
构
智能数据采集
智能数据采集
交、直流电压电流变送 ，开关量变送输入
交、直流电压电流变送 ，开关量变送输入
采集与后台一体化
基本原理
基本特点
嵌入式硬件结构平台：
ETX（Embedded Technology Extended）嵌入式模块化CPU 、32位浮点数字信号处理器（DSP）、大规模可编程逻辑器件 (CPLD)、分层分布式多CPU并行技术；功能合理分散、结构紧 凑、易于扩展、充分保证装置具有强大的数据吞吐及处理能力 。电磁兼容（EMC）通过严酷等级为Ⅳ级测试。实现了高性能 、高可靠性、免风扇、低能耗的整机一体化工业级设计。
，系统也越来越庞大，故障日益变得复杂化，可以 预见未来的录波装置必将向着网络化，数字化，全 天候录波，高速度，大容量的趋势发展变化。
微机故障录波装置主要依据标准
DL/T533-94 220KV~500KV电力系统故障 动态记录技术准则
DL/T633-1999 220KV~500KV电力系统故 障动态记录装置监测要求
解决：检查参数设置中脉冲类型与实际接入的GPS脉冲类 型是否相符，接线位置是否正确，初始时间设置是否精确。
测试时要查看“前置时钟”，而非后台时钟，录波以前置 时钟为准，因为前后台时间同步要半小时才能自动同步。
推荐B码对时
录波器常见问题:
3、现象：故障时间长时，波形查看正常，但打印出来不完整 解决：打印时将打印时间长度延长，缺省长度为3000MS，提 前打印预览查看。
定位 正确分析事故原因及防范措施
型号 开发日期
CPU
A/D 采样频率(Hz)
模拟通道路数
山大电力公司录波装置发展
WDGL-III 1996年 Intel80C196
12Bit 2K 48
WDGL-IV 1999年
DSP Tms320C32
+80C196 14Bit 9.6K 96
WDGL-V 2003年 DSP Tms320C32 +PLD
4、现象：事故分析结果中启动量名称或选线名称不正确 解决：检查参数中的“模拟量名称”及“测距参数”中名称是否对 应正确，外部接线位置和内部通道定义是否一致对应。
5、现象：故障前后只有有效值，没有波形，只看到暂态波形 解决：暂态大电流与负荷小电流对比悬殊，必须放大幅值比例 查看。
录波器常见问题:
8、现象：事故分析结果中启动量名称或选线名称不正确 解决：检查参数中的“模拟量名称”及“测距参数”中名称是否对 应正确，外部接线位置和内部通道定义是否一致对应。
基本特点
功能强大的在线分析软件： 图形化界面设计；稳态数据和暂态数据同屏显示、统一分
析；具有编辑、漫游功能，提供波形的显示、迭加、组合、比 较、剪辑、添加标注等分析工具，可选择性打印和打印预览； 具有谐波分析、序分量分析、矢量分析、阻抗图分析并显示阻 抗变化轨迹等功能。
前面板图示
装置背面图
DSP管
智能模拟量采集模块构成图：
勇于开始，才能找到成 功的路
智能开关量采集模块
主要由光电隔离电路、32位DSP及双口RAM等构成。见构 成图。
开关量信号经过光电隔离，送到缓冲电路。在同步采样脉 冲控制下，对多通道开关量运行状态进行读取及变位预判 断，然后通过双口RAM将数据送到DSP管理单元。
本模块可采集32-224路开关量，以32路为单位选择。
嵌入式（ETX）数据管理模块构成：
智能模拟量采集模块
模块构成： – 主要由低通滤波电路、高精度A/D、32位DSP等 构成。
主要功能： – 同步采集信号控制下，实时对被监测电气量进行 数据采集及预处理，包括工频有效值、序分量、 谐波等计算，作为故障数据及稳态数据的数据源 。该数据通过双口RAM经装置内部总线将数据送 到DSP管理单元。
记录方式 （1）第一次启动
符合任一启动条件时,装置即由S开始按A-B-C-D时段顺序记录 。 （2）重复启动
在已经启动记录的过程中，如遇电压突变量判据有输出或输 入断路器跳合闸信号，则每次均由S开始，按A-B-C-D时段顺序 接着记录，此时A、B段按每周波32点记录。
在D时段时段,如果系统震荡,则一直按D时段记录,直到振荡 平息。 （3）自动终止条件
当记录时间大于3秒并且所有的启动量全部复归，则自动停 止记录。 （4）特殊记录方式
如果出现单纯性长期低电压或长期低频，则一直按D时段记 录,直到启动量消失。
WDGL-V型录波装置 基本原理及特点； 基本操作； 常见问题； 数据拷出
WDGL-V型录波装置—结构方式
后台处理机
（ISA/104BUS
记录方式：
A
B
C
D
T=0.0000s 大扰动开始
A段——输出原始波形；时间≧0.04s B段——输出原始波形；时间≧0.10s; C段——输出连续工频有效值；时间≧1.00s; D段——每0.1s输出一个工频有效值；时间≧20s;
A时段（≥0.10s）：为系统大扰动开始前的状态数据，每周波 64点的采样值。
2020年4月27日星期一
目录
录波装置的作用及发展
作用； 发展（以山大电力公司产品为例）； 新标准及记录方式；
录波装置的使用操作（以山大电力公司产品为例
）
基本原理及特点； 基本操作及分析（结合软件）； 常见问题； 数据导出;
录波装置的作用
正确评价继电保护和自动装置的工作 了解系统故障时的运行状况，快速进行故障
数据拷出
在运行界面上，单击选中故障档案中的对应文件，再选择左下 角“导出数据”按钮，插入经检查无病毒的U盘，数据会自动 生成厂家及COMTRADE格式两种格式文件输出，同时会导出离线 分析软件供使用。
离线软件使用介绍
注意事项： 卸载U盘时，要避免将扩展的第二个网络接口删掉，误卸
时可重启解决
数据联网
智能开关量采集模块构成图
DSP管理模块
模块构成： – 本模块由DSP、NVRAM、CPLD、双口RAM等 构成 。
模块功能： – 该模块负责接收各智能模块数据，进行启动判断 ，并把故障前后的数据缓存到NVRAM中，同时 实现与嵌入式数据管理模块的高速数据交换。
DSP管理模块构成：
基本操作(见软件演示)
录波器常见问题:
1、现象：装置频繁启动,或者内存灯一直常亮，硬盘灯闪
解决： 打开波形，查看故障分析报告，根据启动量去检查 波形是否正常，有效值是否超过定值。
内存灯长亮时，可从“实时监视”菜单中的“显示当前启 动量”功能查看当前哪路模拟量以何种方式越限，通过修改定 值来处理。
2、现象：接GPS脉冲对时方式后时钟不准
B时段：为系统大扰动开始后初期的状态数据，每周波64点的 采样值，可观察到10次谐波；若在C段以后再进入B段，该段记 作B1段，按每周波32点记录。
C时段：为系统大扰动后的中期状态数据，每N周波输出一个工 频有效值。
D时段：为系统动态过程数据，每N1周波输出一个工频有效值 。
输出波形的时间标签，短路故障等突变事件，短路开始时刻为 该次事件的零坐标，误差不大于1毫秒。B、C、D、时段的记录 长度以及N、N1、N2由用户在“后台软件使用说明”的参数设 置中设定。
16 Bit 12.8K
96
操作系统 模拟起动量
DOS 电压、电流越限
WIN98
WIN2000
电压、电流、各序分量 电压、电流、各序量越 越限、突变及差电流启 限、突变及差电流启动 动
连续记录时间
结构方式
30S
一体化 模式
不限
前后台 模式
不限*
嵌入一体化 模式
录波装置发展趋势
随着电力系统的快速发展，能源接入的多重化
先进可靠的软件平台：
基于先进的嵌入式实时多任务操作系统平台，采用组件化的 软件系统结构，大大提高软件系统的可靠性、保证整个装置具 有优异的整体性能。
基本特点
完整可靠的启动方式：
模拟量启动（上限/下限/突变）、开关量启动、谐波启动、序 分量启动（正序/负序/零序）、差流启动、频率越限启动、手 动启动、远方启动等。
GPS接口 模块 电源
理模块
ETX管
A/D采集模块
理模块
开关量采集模块
嵌入式（ETX）数据管理模块
装置采用了ETX（Embedded Technology Extended ）嵌入式模块化CPU。ETX嵌入式计算机模块具有 完整的PC功能和高效的CPU性能，是最近发展的新 的工业控制技术。
该模块主要功能是接收来自DSP管理模块的数据， 对记录数据进行分析处理、显示或打印输出，同时 提供多种方式的联网通讯接口（Ethernet、标准的 RS-232等）。
装置提供两个网口供使用，可同时分别接入子站及录波器网络 两个网络系统
设置IP地址时与外部网线对应
基本特点
高精度数据采集系统：
16位高精度A/D转换、模拟通道高速同步控制采样技术（采 样频率达到12.8kHZ）、基于最小二乘最优化原理的模拟量通 道矢量校正技术（包括幅值、相角误差校正）、CPLD自动频率 跟踪技术等保证装置在宽范围内数据采集、处理的精度。
不间断稳态数据记录：
开启稳态记录，装置可实现了360小时（15天）不间断地记 录全部模拟量和开关量稳态数据，为大范围、长过程、发展性 故障的研究和分析提供了可靠的数据来源。稳态数据记录基波 相量值；稳态、暂态记录时间、采样频率可灵活设定；暂态数 据可无缝嵌入稳态数据中，从而实现了稳态、动态、暂态数据 的统一分析。
数据管理）
一
体
内部总线
化
结
双口RAM
双口RAM
构
智能数据采集
智能数据采集
交、直流电压电流变送 ，开关量变送输入
交、直流电压电流变送 ，开关量变送输入
采集与后台一体化
基本原理
基本特点
嵌入式硬件结构平台：
ETX（Embedded Technology Extended）嵌入式模块化CPU 、32位浮点数字信号处理器（DSP）、大规模可编程逻辑器件 (CPLD)、分层分布式多CPU并行技术；功能合理分散、结构紧 凑、易于扩展、充分保证装置具有强大的数据吞吐及处理能力 。电磁兼容（EMC）通过严酷等级为Ⅳ级测试。实现了高性能 、高可靠性、免风扇、低能耗的整机一体化工业级设计。
，系统也越来越庞大，故障日益变得复杂化，可以 预见未来的录波装置必将向着网络化，数字化，全 天候录波，高速度，大容量的趋势发展变化。
微机故障录波装置主要依据标准
DL/T533-94 220KV~500KV电力系统故障 动态记录技术准则
DL/T633-1999 220KV~500KV电力系统故 障动态记录装置监测要求
解决：检查参数设置中脉冲类型与实际接入的GPS脉冲类 型是否相符，接线位置是否正确，初始时间设置是否精确。
测试时要查看“前置时钟”，而非后台时钟，录波以前置 时钟为准，因为前后台时间同步要半小时才能自动同步。
推荐B码对时
录波器常见问题:
3、现象：故障时间长时，波形查看正常，但打印出来不完整 解决：打印时将打印时间长度延长，缺省长度为3000MS，提 前打印预览查看。
定位 正确分析事故原因及防范措施
型号 开发日期
CPU
A/D 采样频率(Hz)
模拟通道路数
山大电力公司录波装置发展
WDGL-III 1996年 Intel80C196
12Bit 2K 48
WDGL-IV 1999年
DSP Tms320C32
+80C196 14Bit 9.6K 96
WDGL-V 2003年 DSP Tms320C32 +PLD
4、现象：事故分析结果中启动量名称或选线名称不正确 解决：检查参数中的“模拟量名称”及“测距参数”中名称是否对 应正确，外部接线位置和内部通道定义是否一致对应。
5、现象：故障前后只有有效值，没有波形，只看到暂态波形 解决：暂态大电流与负荷小电流对比悬殊，必须放大幅值比例 查看。
录波器常见问题:
8、现象：事故分析结果中启动量名称或选线名称不正确 解决：检查参数中的“模拟量名称”及“测距参数”中名称是否对 应正确，外部接线位置和内部通道定义是否一致对应。
基本特点
功能强大的在线分析软件： 图形化界面设计；稳态数据和暂态数据同屏显示、统一分
析；具有编辑、漫游功能，提供波形的显示、迭加、组合、比 较、剪辑、添加标注等分析工具，可选择性打印和打印预览； 具有谐波分析、序分量分析、矢量分析、阻抗图分析并显示阻 抗变化轨迹等功能。
前面板图示
装置背面图
DSP管
智能模拟量采集模块构成图：
勇于开始，才能找到成 功的路
智能开关量采集模块
主要由光电隔离电路、32位DSP及双口RAM等构成。见构 成图。
开关量信号经过光电隔离，送到缓冲电路。在同步采样脉 冲控制下，对多通道开关量运行状态进行读取及变位预判 断，然后通过双口RAM将数据送到DSP管理单元。
本模块可采集32-224路开关量，以32路为单位选择。
嵌入式（ETX）数据管理模块构成：
智能模拟量采集模块
模块构成： – 主要由低通滤波电路、高精度A/D、32位DSP等 构成。
主要功能： – 同步采集信号控制下，实时对被监测电气量进行 数据采集及预处理，包括工频有效值、序分量、 谐波等计算，作为故障数据及稳态数据的数据源 。该数据通过双口RAM经装置内部总线将数据送 到DSP管理单元。
记录方式 （1）第一次启动
符合任一启动条件时,装置即由S开始按A-B-C-D时段顺序记录 。 （2）重复启动
在已经启动记录的过程中，如遇电压突变量判据有输出或输 入断路器跳合闸信号，则每次均由S开始，按A-B-C-D时段顺序 接着记录，此时A、B段按每周波32点记录。
在D时段时段,如果系统震荡,则一直按D时段记录,直到振荡 平息。 （3）自动终止条件
当记录时间大于3秒并且所有的启动量全部复归，则自动停 止记录。 （4）特殊记录方式
如果出现单纯性长期低电压或长期低频，则一直按D时段记 录,直到启动量消失。
WDGL-V型录波装置 基本原理及特点； 基本操作； 常见问题； 数据拷出
WDGL-V型录波装置—结构方式
后台处理机
（ISA/104BUS
记录方式：
A
B
C
D
T=0.0000s 大扰动开始
A段——输出原始波形；时间≧0.04s B段——输出原始波形；时间≧0.10s; C段——输出连续工频有效值；时间≧1.00s; D段——每0.1s输出一个工频有效值；时间≧20s;
A时段（≥0.10s）：为系统大扰动开始前的状态数据，每周波 64点的采样值。
