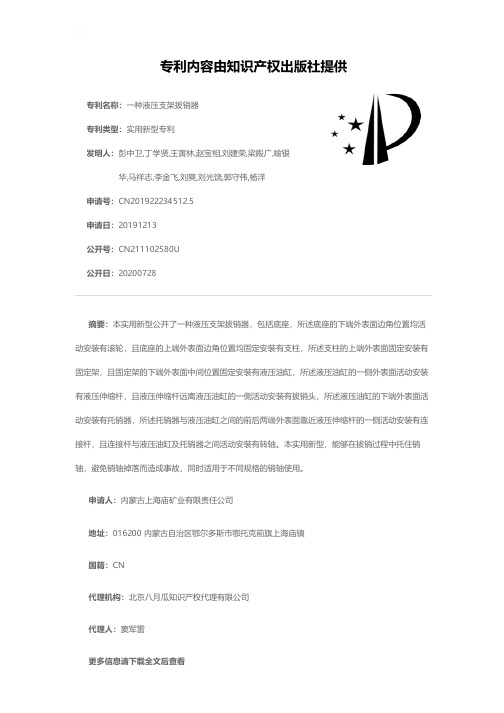

一种用于大型液压支架销轴拔出的液压拔销器

专利名称：一种液压支架拔销器
专利类型：实用新型专利
发明人：彭中卫,丁学贤,王寅林,赵宝相,刘建荣,梁殿广,喻银华,马祥志,李金飞,刘爽,刘光饶,郭守伟,杨洋
申请号：CN201922234512.5
申请日：20191213
公开号：CN211102580U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种液压支架拔销器，包括底座，所述底座的下端外表面边角位置均活动安装有滚轮，且底座的上端外表面边角位置均固定安装有支柱，所述支柱的上端外表面固定安装有固定架，且固定架的下端外表面中间位置固定安装有液压油缸，所述液压油缸的一侧外表面活动安装有液压伸缩杆，且液压伸缩杆远离液压油缸的一侧活动安装有拔销头，所述液压油缸的下端外表面活动安装有托销器，所述托销器与液压油缸之间的前后两端外表面靠近液压伸缩杆的一侧活动安装有连接杆，且连接杆与液压油缸及托销器之间活动安装有转轴。

本实用新型，能够在拔销过程中托住销轴，避免销轴掉落而造成事故，同时适用于不同规格的销轴使用。

申请人：内蒙古上海庙矿业有限责任公司
地址：016200 内蒙古自治区鄂尔多斯市鄂托克前旗上海庙镇
国籍：CN
代理机构：北京八月瓜知识产权代理有限公司
代理人：窦军雷
更多信息请下载全文后查看。

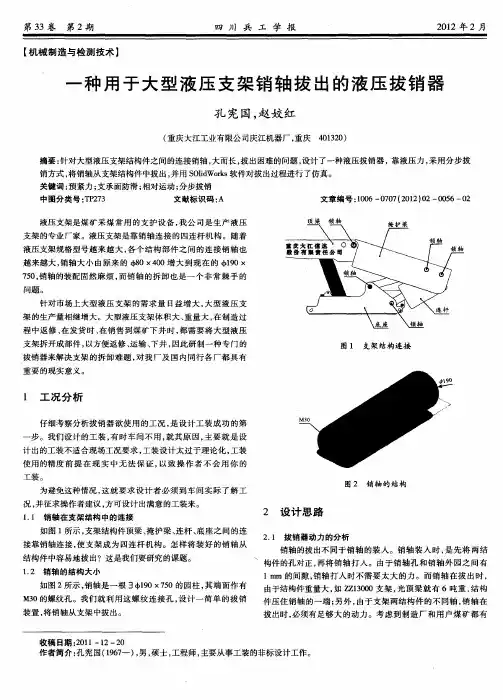

一种大型煤矿液压支架拆解用拔轴器的研制与应用摘要：液压支架是综合机械化采煤工作面的重要设备之一，其作用不仅是支护顶板、维护安全作业空间，而且要推移工作面输送机和采煤机。

受到矿井运输系统和地质条件限制，开滦范各庄矿对液压支架进行分体下井运输，随着液压支架吨位的不断加大，原有工艺和设备逐渐表现出能力不足情况，因此决定设计一款满足的使用的大型液压支架拆解用拔轴器，提高液压支架拆解效率，降低劳动强度。

关键词：液压支架；拔轴器1 引言随着井深的不断延伸，大采高液压支架普遍使用，液压支架工作阻力越来越大由3200kN增长的9200kN，相应液压支架各结构件之间的连接销轴也越来越大，经过统计，目前范各庄矿业分公司液压支架主要铰接销轴直径由原来的φ80*400 增大到现在φ150*750。

在生产实际中销轴的拆卸占用大量检修时间，人员劳动强度较大，限制了工作面高产高效。

支架拆解时，要拔出φ150*750且被卡紧的销轴，老式的机械拔销器和小吨位的液压拔轴器已无法满足需要。

另外，当下工作面的设计也向着大采面、长走向发展，液压支架从安装到拆解倒面需要两年左右时间，支架回收拆解时，铰接大轴在井下环境锈蚀严重，拆解更加困难，支架回收效率低下，因此，决定开发适应大型液压支架拆卸的拔轴器。

2.液压支架及应用场景简介液压支架是煤矿开采过程中有效支撑和控制工作面顶板，隔离采空区，防止矸石窜入工作面，保证作业空间的支护设备。

液压支架利用乳化液泵站供给的高压乳化液体，通过立柱和推移千斤顶实现升架、降架、推溜、移架四个基本动作，从而实现支撑顶板和随回采工作面的推进前移。

下图为液压支架的工作原理图。

图1 液压支架的工作原理图1—顶梁 2—立柱 3—底座 4—推移千斤顶 5—安全阀 6—液控单向阀 7—立柱操纵阀8—推移千斤顶操纵阀9—可弯曲刮板式输送机 P—主进液管 O—主回液管目前范各庄在用支架型式主要以掩护式液压支架为主，主要型号有ZY4800/11/28、ZY6400/14/32D、ZY6400/21/45D、ZY8000/21/45D、ZY9200/25.5/55D。

支架强力液压拔销器的设计及应用摘要：介绍了一种应用于维修液压支架销轴的强力液压拔销器，并对该液压拔销器的设计思路、工作原理以及应用效果作了阐述。

关键词：液压拔销器、液压支架前言旧液压支架连接结构件的销轴大多因为井下环境及使用的原因生锈、变形，难以拔出，给进一步维修工作带来困难。

目前普遍使用的拔销办法都是撞击法拔销,即人工拔销。

此方法是将框架带丝的一端，拧入销子的丝孔中，工人手抱着重锤沿着框架快速撞击带有端头的导杆的另一端，销子的拔出量是取决于工人操作重锤运动的效率，这种传统的拔销方式由于煤矿井下空间有限，操作很不方便，而且消耗了工人的大量体力，效率不高，而且由于井下空间有限，容易损坏销轴和结构件。

无论是拔出效率，还是拔出质量，都已不能满足现在液压支架维修工作的要求。

因此需要设计一种新型的液压支架拔销器，来解决人工拔销耗时耗力并且安全系数较高的实际问题，提高拔销效率，降低拆卸成本，实现支架拆卸机械化。

一、设计思路我们针对ZY12000/28/63D大采高支架将要进行的维修工作，设计一种新型的支架拔销器，来解决该液压支架在分解支架时带来的不便问题，且要安全适用，生产效率要高，而且能够减轻劳动强度。

本着简单实用、成本节约的原则，在该设计投产之前用solidworks三维软件对拔销过程进行了仿真模拟，确定适合现场工况要求之后才进行实际生产，最终得到了认可。

二、工作原理图中：1、固定座；2、导向座；3、千斤顶；4、活动座；5、三级拔筒；6、销销钉孔；7、销钉；8、液压支架；9、待拔销轴。

如图所示，本实用新型所述的液压支架拔销器，包括固定座1，固定座1中部设导向座2，固定座1两侧分别铰接千斤顶3，千斤顶3的伸缩轴同时铰接活动座4，活动座4上朝向固定座1固定三级拔筒5，三级拔筒5配合在导向座2内，三级拔筒5工作端上设螺纹。

三级拔筒5包括三个套在一起的拔筒，每个拔筒上均设有相同规格的销钉孔6，相邻拔筒通过销钉7固定连接，最大的一个拔筒固定在活动座4上，最小的一个拔筒工作端设螺纹。

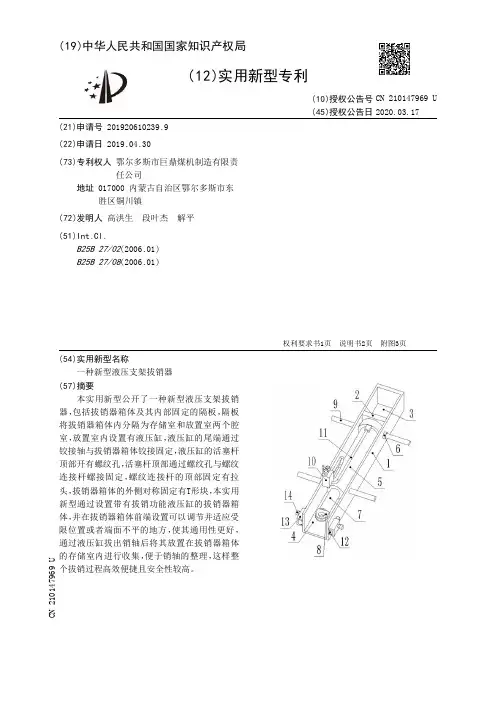

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920610239.9(22)申请日 2019.04.30(73)专利权人 鄂尔多斯市巨鼎煤机制造有限责任公司地址 017000 内蒙古自治区鄂尔多斯市东胜区铜川镇(72)发明人 高洪生　段叶杰　解平　(51)Int.Cl.B25B 27/02(2006.01)B25B 27/08(2006.01)(54)实用新型名称一种新型液压支架拔销器(57)摘要本实用新型公开了一种新型液压支架拔销器，包括拔销器箱体及其内部固定的隔板，隔板将拔销器箱体内分隔为存储室和放置室两个腔室，放置室内设置有液压缸，液压缸的尾端通过铰接轴与拔销器箱体铰接固定，液压缸的活塞杆顶部开有螺纹孔，活塞杆顶部通过螺纹孔与螺纹连接杆螺接固定，螺纹连接杆的顶部固定有拉头，拔销器箱体的外侧对称固定有T形块，本实用新型通过设置带有拔销功能液压缸的拔销器箱体，并在拔销器箱体前端设置可以调节并适应受限位置或者端面不平的地方，使其通用性更好，通过液压缸拔出销轴后将其放置在拔销器箱体的存储室内进行收集，便于销轴的整理，这样整个拔销过程高效便捷且安全性较高。

权利要求书1页 说明书2页 附图3页CN 210147969 U 2020.03.17C N 210147969U权　利　要　求　书1/1页CN 210147969 U1.一种新型液压支架拔销器，其特征在于：包括拔销器箱体(1)及其内部固定的隔板(2)，所述隔板(2)将拔销器箱体(1)内分隔为存储室(3)和放置室(4)两个腔室，所述放置室(4)内设置有液压缸(5)，所述液压缸(5)的尾端通过铰接轴(6)与拔销器箱体(1)铰接固定，所述液压缸(5)的活塞杆(7)顶部开有螺纹孔(71)，所述活塞杆(7)顶部通过螺纹孔(71)与螺纹连接杆(81)螺接固定，所述螺纹连接杆(81)的顶部固定有拉头(8)，所述拔销器箱体(1)的外侧对称固定有T形块(12)，所述T形块(12)上滑动连接有与其匹配的顶块(13)，所述T形块(12)上开有若干个卡槽(121)，所述顶块(13)上螺接有插接在卡槽(121)的限位杆(14)。

专利名称：一种用于液压支架销轴拔出的拔销器专利类型：实用新型专利
发明人：李世波,张生旺,韩海鹏,索胜利,柴宏刚申请号：CN201720646703.0
申请日：20170606
公开号：CN206795729U
公开日：
20171226
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于液压支架销轴拔出的拔销器，包括螺柱、锚索锁具、锚索、套筒和托板，所述套筒底部焊接有托板，托板正中心加工有锚索伸出孔，锚索从锚索伸出孔中穿出贯穿整个套筒；所述锚索前端还设置有锚索锁具，锚索锁具前端焊接有螺柱。

本实用新型的有益效果是，制作简单、快捷、成本低廉而且使用周期长，使用本装置提高了工作效率，节约了资源。

申请人：韩海鹏
地址：056001 河北省邯郸市邯山区渚河路渚南二条鑫鑫小区3栋19号
国籍：CN
更多信息请下载全文后查看。

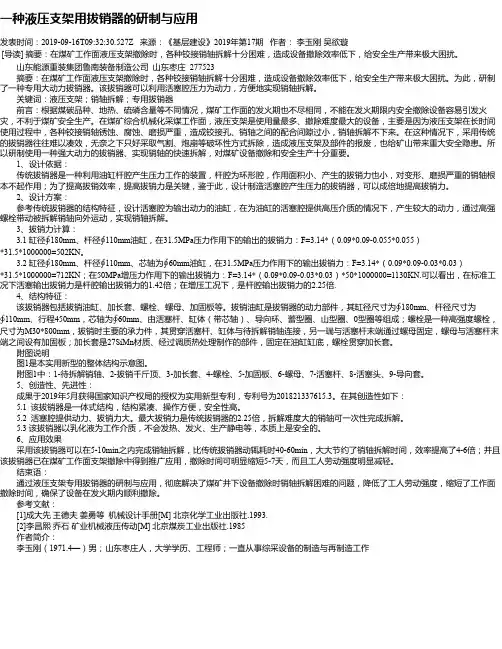

一种液压支架用拔销器的研制与应用发表时间：2019-09-16T09:32:30.527Z 来源：《基层建设》2019年第17期作者：李玉刚吴欲璇[导读] 摘要：在煤矿工作面液压支架撤除时，各种铰接销轴拆解十分困难，造成设备撤除效率低下，给安全生产带来极大困扰。

山东能源重装集团鲁南装备制造公司山东枣庄 277523摘要：在煤矿工作面液压支架撤除时，各种铰接销轴拆解十分困难，造成设备撤除效率低下，给安全生产带来极大困扰。

为此，研制了一种专用大动力拔销器。

该拔销器可以利用活塞腔压力为动力，方便地实现销轴拆解。

关键词：液压支架；销轴拆解；专用拔销器前言：根据煤碳品种、地热、硫磷含量等不同情况，煤矿工作面的发火期也不尽相同，不能在发火期限内安全撤除设备容易引发火灾，不利于煤矿安全生产。

在煤矿综合机械化采煤工作面，液压支架是使用量最多、撤除难度最大的设备，主要是因为液压支架在长时间使用过程中，各种铰接销轴锈蚀、腐蚀、磨损严重，造成铰接孔、销轴之间的配合间隙过小，销轴拆解不下来。

在这种情况下，采用传统的拔销器往往难以凑效，无奈之下只好采取气割、炮崩等破坏性方式拆除，造成液压支架及部件的报废，也给矿山带来重大安全隐患。

所以研制使用一种强大动力的拔销器、实现销轴的快速拆解，对煤矿设备撤除和安全生产十分重要。

1、设计依据：传统拔销器是一种利用油缸杆腔产生压力工作的装置，杆腔为环形腔，作用面积小、产生的拔销力也小，对变形、磨损严重的销轴根本不起作用；为了提高拔销效率，提高拔销力是关键，鉴于此，设计制造活塞腔产生压力的拔销器，可以成倍地提高拔销力。

2、设计方案：参考传统拔销器的结构特征，设计活塞腔为输出动力的油缸，在为油缸的活塞腔提供高压介质的情况下，产生较大的动力，通过高强螺栓带动被拆解销轴向外运动，实现销轴拆解。

3、拔销力计算：3.1 缸径∮180mm、杆径∮110mm油缸，在31.5MPa压力作用下的输出的拔销力：F=3.14*（0.09*0.09-0.055*0.055）*31.5*1000000=502KN。

专利名称：一种液压拔销器
专利类型：实用新型专利
发明人：姜海峰,周波,彭忠峰,张宝军,董登,栾建伟,高鑫,张兴雨
申请号：CN201920978811.7
申请日：20190625
公开号：CN210132238U
公开日：
20200310
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种液压拔销器，包括底座，所述底座上方沿着竖直方向设有第一液压油缸、第二液压油缸和提升杆，所述第一液压油缸和第二液压油缸间隔设置，且第一液压油缸和第二液压油缸的缸体端均与底座连接，且第一液压油缸和第二液压油缸的活塞端通过连接板连接，所述提升杆位于第一液压油缸、第二液压油缸之间，且提升杆的顶部与连接板连接，且提升杆的底部连接有与待拆卸销轴的内螺纹匹配的拔螺丝，本实用新型将第一液压油缸、第二液压油缸、提升杆和连接板集成为一体，利用液压动力带动拔螺丝在竖直方向移动，完成待拆卸销轴的拆卸工作，结构新颖，显著的提高了拆卸效率，同时，降低了劳动强度。

申请人：兖州煤业股份有限公司
地址：273599 山东省济宁市邹城市凫山南路298号
国籍：CN
代理机构：北京同辉知识产权代理事务所(普通合伙)
代理人：张明利
更多信息请下载全文后查看。

专利名称：一种新型液压拔销器专利类型：实用新型专利
发明人：孙如松,孙玉华
申请号：CN201920731814.0申请日：20190521
公开号：CN210081615U
公开日：
20200218
专利内容由知识产权出版社提供
摘要：本实用新型公开了液压工装领域内的，特别涉及一种新型液压拔销器。

该新型液压拔销器，包括手动液压泵、快速接头、高压软管和拔销机构，述手动液压泵上设置有快速接头，拔销机构通过高压软管与手动液压泵可拆卸连接，拔销机构包括第一承台、第二承台、拔销头、顶出螺杆与固定机构，第一承台上设置有拔销头，第二承台上设置有顶出螺杆，第一承台与第二承台通过固定机构连接，固定机构包括连杆与滑轨，滑轨开设在第一承台与第二承台侧边，连杆的端部形成有与滑轨相配合的突起。

本实用新型结构合理，防止定位销折弯断裂在枕木中，且能有效快速拆除各种尺寸定位销。

申请人：扬州力液德机械有限公司
地址：225200 江苏省扬州市江都区武坚工业园区
国籍：CN
代理机构：扬州润中专利代理事务所(普通合伙)
代理人：翁斌
更多信息请下载全文后查看。

(10)授权公告号 CN 202192405 U(45)授权公告日 2012.04.18C N 202192405 U*CN202192405U*(21)申请号 201120179086.0(22)申请日 2011.05.30B23P 19/027(2006.01)(73)专利权人泰安力博机电科技有限公司地址271000 山东省泰安市南高新区北天门大街西首(72)发明人周满山 张媛 孙斌武 郭泗坡李鹏马艳(54)实用新型名称液压自动拔销装置(57)摘要本实用新型公开了一种液压自动拔销装置，包括支撑缸缸体、拔销缸缸体、支撑缸活塞杆、拔销缸活塞杆、螺栓连接器；拔销缸缸体设在支撑缸缸体内部，支撑缸缸体和拔销缸缸体同心嵌套装配；支撑缸活塞杆采用封闭式空心轴设计，拔销缸活塞杆设在支撑缸活塞杆内部，拔销缸活塞杆与支撑缸活塞杆同心嵌套装配；拔销缸活塞杆的顶端设有螺栓连接器，螺栓连接器与销轴联接；液压自动拔销装置设在承载支撑底座上，承载支撑底座的高度可调，液压自动拔销装置连接有液压站，液压站设有液压控制系统。

本装置结构合理，使用方便，安全可靠，拉紧力大的功能，解决了原来工人人工锤击费事、费时、费力、不安全的问题。

(51)Int.Cl.(ESM)同样的发明创造已同日申请发明专利(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 1 页1.一种液压自动拔销装置，其特征在于，所述液压自动拔销装置包括支撑缸缸体、拔销缸缸体、支撑缸活塞杆、拔销缸活塞杆和螺栓连接器，所述拔销缸活塞杆的顶端设有螺栓连接器，所述螺栓连接器与销轴联接，所述液压自动拔销装置设在承载支撑底座上，所述承载支撑底座的高度可调，所述液压自动拔销装置连接有液压站。

2.根据权利要求1所述的液压自动拔销装置，其特征在于，所述拔销缸缸体设在支撑缸缸体内部，所述支撑缸缸体与所述拔销缸缸体同心嵌套装配。

3.根据权利要求1所述的液压自动拔销装置，其特征在于，所述支撑缸活塞杆采用封闭式空心轴设计，所述拔销缸活塞杆设在支撑缸活塞杆内部，所述支撑缸活塞杆与所述拔销缸活塞杆同心嵌套装配。
