喜利得综合管路支吊架解决方案建议书

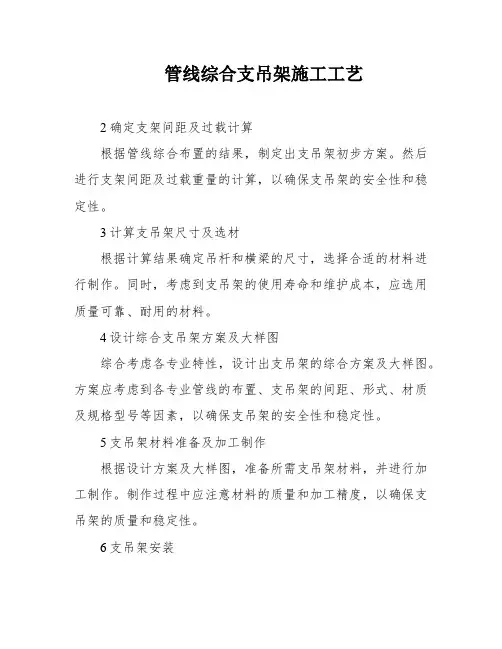

管线综合支吊架施工工艺2确定支架间距及过载计算根据管线综合布置的结果，制定出支吊架初步方案。

然后进行支架间距及过载重量的计算，以确保支吊架的安全性和稳定性。

3计算支吊架尺寸及选材根据计算结果确定吊杆和横梁的尺寸，选择合适的材料进行制作。

同时，考虑到支吊架的使用寿命和维护成本，应选用质量可靠、耐用的材料。

4设计综合支吊架方案及大样图综合考虑各专业特性，设计出支吊架的综合方案及大样图。

方案应考虑到各专业管线的布置、支吊架的间距、形式、材质及规格型号等因素，以确保支吊架的安全性和稳定性。

5支吊架材料准备及加工制作根据设计方案及大样图，准备所需支吊架材料，并进行加工制作。

制作过程中应注意材料的质量和加工精度，以确保支吊架的质量和稳定性。

6支吊架安装在制作完成后，进行支吊架的安装。

安装过程中应按照设计方案及大样图进行，确保支吊架的位置、间距、高度等参数符合要求。

7支吊架的校正及检查试验安装完成后，进行支吊架的校正及检查试验，以确保支吊架的安全性和稳定性。

如有问题，及时进行调整和修正。

首先，需要明确支吊架的综合布局，并利用计算机画出初步施工布置图。

然后，根据初步确定的布置情况，需要现场核实方案的可行性。

根据具体墙体设置情况、顶部梁板分布情况以及盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质和型号的规格，最终达到方案切实可行。

在确定支架间距时，可以采用管架计算间距，包括1.5米、3.0米和6.0米三种。

同时，需要进行过载计算，包括设备、风道、电缆桥架和各类管道自重等因素。

具体计算方法可以参照相应的国家标准和手册。

在计算支吊架尺寸及选材时，需要考虑吊杆和横梁的抗弯强度。

吊杆按轴心受拉构件计算，并考虑了一定的腐蚀余量。

吊杆净面积需要满足国家标准，而吊杆最大使用荷载需要根据具体情况进行计算。

横梁的抗弯强度计算需要考虑截面塑性发展系数、所验算截面绕x轴和绕y轴的弯矩等因素。

1.横梁截面抵抗矩的计算在计算横梁抗剪强度时，需要考虑其净截面抵抗矩对x轴和y轴的值（Wnx、Wny，单位为mm³），以及钢材的强度设计值（f，单位为N/mm²）。

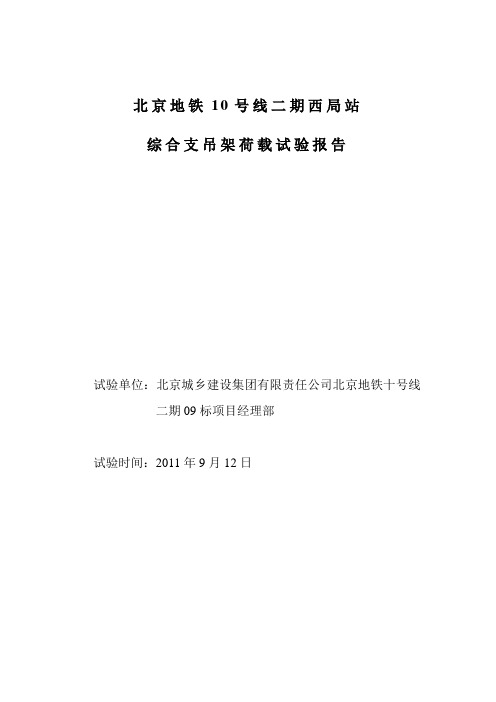

北京地铁10号线二期西局站综合支吊架荷载试验报告试验单位：北京城乡建设集团有限责任公司北京地铁十号线二期09标项目经理部试验时间：2011年9月12日一、试验依据《喜利得MQ系列安装系统》《喜利得紧固技术手册》《喜利得PROFIS Anchor锚栓计算软件》《钢结构设计手册》综合支吊架施工图纸喜利得公司荷载试验方案二、实验工具及人员1、试验用具：直尺2米1个、公斤称1台，卷尺1个，手电筒2个，沙袋60公斤1个，沙袋56公斤3个，沙袋54公斤6个，沙袋50公斤21个，沙袋34公斤1个，沙袋32公斤6个，沙袋30公斤1个，沙袋20公斤3个，沙袋8公斤1个，梯子2个，铁丝10公斤。

2、试验人员：阎志芳、宋卫华、陈京元、张海新、张振。

三、试验合格标准静载持续48小时，以横梁变形不大于L/200（L为横梁长度），膨胀螺栓无变形，按钮式锁扣未出现失效性下滑为试验合格。

四、试验方法在车站中选取最不利荷载支架，按照荷载计算结果，在现场进行48小时加载试验，对支吊架整体及连接件的承载性能和变形情况进行检验。

选取站厅层TI-017支架，确定现场的具体试验荷载数据及试验步骤。

试验支架节点图及荷载数据如下。

试验支架节点图：试验步骤：1）按照各专业管线的荷载配以1.5倍重量的沙袋对支架进行恒定加载。

2）加载时，从最上排横担开始加载，依次加载至最下排。

3）静载持续48小时，以横梁变形不大于L/200（L为横梁长度），按钮式锁扣未出现失效性下滑为试验合格。

4）卸载时，从最下排横担开始卸载，依次卸载至最上排。

五、试验时间开始时间：2011年9月10日16点25分结束时间：2011年9月12日16点25分六、试验结论试验结论：支吊架数据满足设计要求及实际荷载要求，合格。

荷载加载重量和沙袋布置。

综合管道支架施工方案改一、目的和范围本施工方案适用于综合管道支架的施工，准备包括现场施工条件的调整，加强现场安全措施，优化施工流程，确保施工的顺利进行。

二、施工准备1.确认施工场地的可用性，包括空间和载荷承受能力。

2.对原施工方案进行评估，分析其中存在的问题和不足，并制定改进方案。

3.确定施工人员的技术要求和培训计划，并提供必要的培训。

三、现场安全措施1.安排专人负责现场安全管理，确保所有施工人员和设备的安全。

2.制定详细的安全操作规程，包括施工过程中的各种风险以及相应的防范措施。

3.配备必要的安全装备，包括头盔、安全绳索等，以确保人员的人身安全。

4.加强对施工现场的巡查和检查，及时发现并处理安全隐患。

四、施工流程1.在施工前进行详细的顶部测量和绘图，用于确定支架的位置和尺寸。

2.根据测量结果，在地面上进行模拟搭建，以验证支架的可行性。

3.开始施工前，确保所有所需材料和工具准备齐全。

4.根据搭建图纸，按照先下后上的原则，逐层搭建支架，确保每一步都符合要求。

5.在搭建的过程中，及时进行质量检查，确保每个支架都符合要求，并做好记录。

6.在支架搭建完成后，进行最终的质量检查和验收，确保支架的安全性和稳定性。

五、施工保护1.在施工过程中，保持现场整洁，严禁乱丢垃圾，防止堵塞排水系统。

六、施工注意事项1.施工过程中，各个施工层面要保持水平，严禁出现倾斜现象，以免影响支架的稳定性。

2.在搭建支架的过程中，要注意材料的选用和加工质量，避免出现材料破损或者尺寸不符合要求的情况。

7.特殊管道的施工需要根据实际情况进行调整和安排，确保管道的安全和稳定。

七、施工组织1.按照施工计划和施工流程，合理安排施工队伍和施工时间。

2.施工现场的主管人员要对施工质量进行严格把控，并及时处理施工中的问题和障碍。

八、质量控制1.制定详细的质量控制计划，包括施工过程中的各个环节。

2.对施工过程进行全程监控和检查，确保每个环节都符合质量要求。

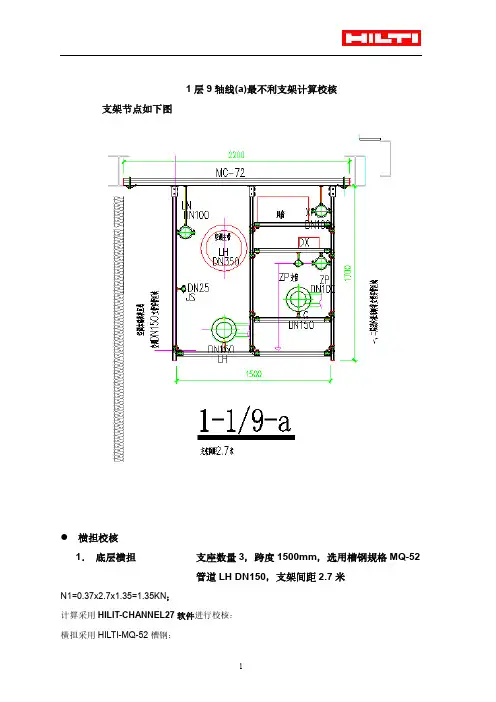

1层9轴线(a)最不利支架计算校核支架节点如下图横担校核1．底层横担支座数量3，跨度1500mm，选用槽钢规格MQ-52管道LH DN150，支架间距2.7米N1=0.37x2.7x1.35=1.35KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-52槽钢：横担最大正应力42N/mm2<182N/mm2；横担最大挠度0.32<1500/200=7.5mm 横担强度及挠度均满足要求！2．二层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道LG DN150，支架间距2.7米N1=0.37x2.7x1.35=1.35KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！3．三层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道ZP DN100及DN65，支架间距2.7米桥架DX，支架间距2.7米N1=0.113x2.7x1.35=0.41KN；N2=0.216x2.7x1.35=0.79KN；N3=0.5x2.7x1.35=1.82KN计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！4．四层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道风管500x250，支架间距2.7米N1=0.58KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！5．五层双拼横担支座数量2，跨度2100mm，选用槽钢规格MQ-72各层立杆负载累加；管道LN DN100，XH DN100；支架间距2.7米；N1=N2=0.22x1.35x1.35=0.4KN；S1=0.4/2=0.2KN；S2=（0.36+0.78+0.57+1.11）/2=1.41KN；S3=（0.23+2.25+0.8+0.12）/2=1.7KN计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-72槽钢：横担强度及挠度均满足要求！综合以上计算，支架受力满足要求！。

综合支吊架施工方案范文一、工程概况。

咱这个工程啊，有这么个情况，建筑呢是[具体建筑类型，比如写字楼或者住宅啥的]，综合支吊架的安装区域主要集中在[具体楼层或者区域]。

这个支吊架可重要啦，就像是建筑的“骨骼支撑”一样，得把各种管道啊、桥架啥的稳稳当当给托住咯。

二、施工准备。

# （一）人员准备。

1. 施工人员就像一群超级英雄，得各有各的本事。

咱有经验丰富的班组长，这就好比是超级英雄的队长，带着一群熟练的安装工人，还有几个专门负责质量检查的小能手。

2. 施工前得给这些英雄们来个培训，讲讲施工的要点、安全注意事项啥的，就像给超级英雄们传授秘籍一样，让他们都心里有数。

# （二）材料准备。

1. 综合支吊架的材料就像搭积木的零件一样，种类还不少呢。

有型钢，这是支吊架的“骨干”部分，得是质量过硬的那种。

还有各种连接件、螺栓螺母，这些小零件虽然小，但可不能马虎，少了哪个都不行。

2. 材料进场的时候，咱得像个挑剔的买家一样，严格检查。

看看型钢的规格对不对，有没有弯曲变形的；连接件是不是牢固可靠，螺栓螺母能不能拧紧。

要是发现有不合格的材料，那就得像扔垃圾一样把它扔掉，绝不能让它混进咱们的施工队伍里。

# （三）工具准备。

1. 干活得有趁手的工具呀。

电钻就像一个超级钻头手，在墙上或者天花板上打孔可全靠它了。

扳手呢，就像一个大力士，专门负责拧紧那些螺栓螺母。

还有水平仪，这个可是个“眼光很准”的家伙，用来保证支吊架安装得水平垂直，可不能让它安装得歪歪扭扭的，像个醉汉一样。

2. 这些工具在使用前，也得检查检查，就像检查士兵的武器一样，看看有没有损坏，能不能正常工作。

要是工具不好使，那干活肯定也干不利索。

三、施工工艺流程。

# （一）测量放线。

1. 这就像是给支吊架找个合适的“家”一样。

先根据设计图纸，用尺子和墨斗在墙上或者天花板上画出支吊架的安装位置。

这个位置可不能乱画，得精确到毫米呢，就像给飞机找跑道一样准确。

2. 放完线之后，还得再检查一遍，看看有没有画错的地方，要是有，就赶紧修改，可不能将错就错，不然支吊架安装好了也会出问题。

综合支吊架施工方案范文一、工程概况。

咱们这个工程呢，是[具体工程名称]，在[工程地点]这块儿。

这个建筑有[X]层，总面积大概是[X]平方米。

这里面需要用到综合支吊架的地方可不少，像电气系统、通风空调系统以及给排水系统这些都得靠它来支撑呢。

二、施工准备。

# （一）人员准备。

得找一帮靠谱的兄弟来干这活儿。

我找了几个经验丰富的老师傅，他们可都是在支吊架施工这块儿摸爬滚打多年的。

还找了些年轻力壮、学习能力强的小伙子，新老搭配，干活不累嘛。

在开工前，得给大伙开个会，讲讲这个工程的要求、安全注意事项啥的。

# （二）材料准备。

综合支吊架的材料那可得选好喽。

咱们用的钢材，都是从正规厂家进的货，质量那是杠杠的。

有各种型号的槽钢、角钢，还有配套的螺栓、螺母啥的。

在材料进场的时候，我就像个挑菜的大妈一样，仔细检查每一批材料，看看有没有变形、裂缝之类的问题。

不符合要求的，坚决不要，咱可不能在材料上含糊。

# （三）工具准备。

工具也不能少啊。

电钻、电焊机、扳手这些都是基本的。

在施工前，我还专门检查了这些工具，看看电钻的钻头是不是锋利，电焊机能不能正常工作，扳手有没有缺胳膊少腿的。

毕竟，工欲善其事，必先利其器嘛。

三、施工工艺流程。

# （一）测量放线。

这就像是给支吊架找个合适的家一样。

先根据设计图纸，用尺子、墨斗这些工具在墙上、天花板上画出支吊架的位置。

这个过程可得仔细，差一点都不行。

就像盖房子打地基一样，这个线要是放歪了，后面的支吊架可就都跟着歪了。

# （二）支吊架制作。

制作支吊架就像是搭积木一样，但这个积木可不能乱搭。

按照设计要求，把槽钢、角钢切割成合适的长度，然后用电焊机把它们焊接在一起。

焊接的时候，那些老师傅就像艺术家一样，焊缝均匀又漂亮。

制作好的支吊架得检查一下，看看尺寸是不是准确，结构是不是牢固。

# （三）支吊架安装。

1. 墙上安装。

在墙上安装支吊架的时候，先得打孔。

这时候电钻就派上用场了，“嗡嗡嗡”的就像小蜜蜂一样。
