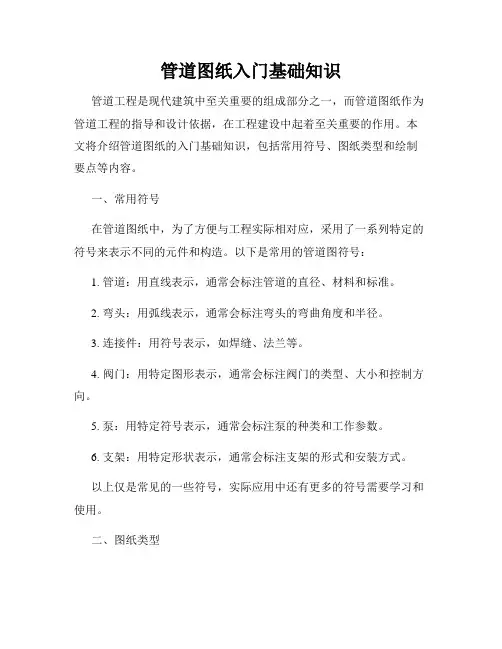

管道图纸入门基础知识管道工程是现代建筑中至关重要的组成部分之一，而管道图纸作为管道工程的指导和设计依据，在工程建设中起着至关重要的作用。
本文将介绍管道图纸的入门基础知识，包括常用符号、图纸类型和绘制要点等内容。
一、常用符号在管道图纸中，为了方便与工程实际相对应，采用了一系列特定的符号来表示不同的元件和构造。
以下是常用的管道图符号：1. 管道：用直线表示，通常会标注管道的直径、材料和标准。
2. 弯头：用弧线表示，通常会标注弯头的弯曲角度和半径。
3. 连接件：用符号表示，如焊缝、法兰等。
4. 阀门：用特定图形表示，通常会标注阀门的类型、大小和控制方向。
5. 泵：用特定符号表示，通常会标注泵的种类和工作参数。
6. 支架：用特定形状表示，通常会标注支架的形式和安装方式。
以上仅是常见的一些符号，实际应用中还有更多的符号需要学习和使用。
二、图纸类型管道图纸按照不同的目的和内容可以分为多种类型，主要包括布置图、立管图和细部图。
1. 布置图：用于管道系统的整体布置和位置安排，主要包括管道走向、设备位置和主要连接关系等。
2. 立管图：用于展示管道系统的垂直布置，主要包括管道的垂直走向、高差和支架设置等。
3. 细部图：用于展示管道系统的细节构造，如阀门、法兰、连接件等的安装方式和尺寸等。
不同的图纸类型具有不同的功能和表达方式，在实际应用中需要根据需要进行选择和组合。
三、绘制要点绘制管道图纸时需要注意以下要点，以确保图纸的准确性和可读性：1. 制定规范：制定统一的绘图规范，包括图纸比例、字体大小、符号使用等。
这有助于提高图纸的一致性和规范性。
2. 选择视图：根据不同的需求选择合适的视图，包括平面视图、剖视图和立体视图等。
清晰明了的视图能够更好地传达管道系统的布置和结构。
3. 标注尺寸：在图纸上标注管道和构件的尺寸，包括长度、直径、高度等。
标注的尺寸应准确无误，以确保施工过程中的精确度。
4. 标明材料：在图纸上标注管道和构件的材料和标准，以便施工人员在实际操作中选用适当的材料。
