汽车底盘总体结构认识

普通变速器
1、变速器的作用 1) 变速器的作用是根据汽车不同的行驶条件，扩
大发动机输出扭矩和转速的变动范围，以改变汽车的 车速和牵引力。
2)切断发动机与传动系的动力传递，以满足需要 发动机运转而不需要汽车行驶的要求。
3）在发动机旋转方向不改变的前提下，满足汽车 需要倒车时改变传动系的传动方向。
普通变速器
万向传动装置
3、十字轴式万向节的结构和特性：
a、组成（P17)
b、工作特性 单个使用在两轴之间有夹角的情况下，其轴的角 速度是不相等的。(p19)
c、双十字万向节传动必须满足的两个条件
万向传动装置
5、球笼式（等速）万向节结构和特点：
a、结构组成
b、特点 保证了传力钢球在二轴任何允许夹角情况下，始 终位于两轴夹角的平分面上，从而使输入轴的角速度 和输出轴的角速度相等，保证等速传动。
3）摩擦衬片损伤或扭转减振 器弹簧折断应更换。
离合器的检验与调整
二.主要机件的检查
4、操纵机构的检查 （1）机械绳索式操纵结构 1）检查分离叉轴两端衬套的磨损情况。 2）检查分离轴承磨损及润滑情况。
（2）液压式操纵机构 1）检查操纵机构的液压管路是否漏油。（制动液） 2）检查离合器总泵、分泵是否漏油。
汽车底盘构造与拆装学习任务结构图
汽车底盘总体结 构认识
传动 轴的 更换
离合 器的 更换
手动变 速器的 分解与 装配
驱动 桥的 分解 与装 配
转向 器的 分解 与装
配
制动 器摩 擦片 的更 换
减振 器的 更换
学习任务1 汽车底盘总体结构认识
1、汽车底盘的作用 汽车底盘是汽车装配与行驶的主体，其作用是支
1、汽车传动轴的作用

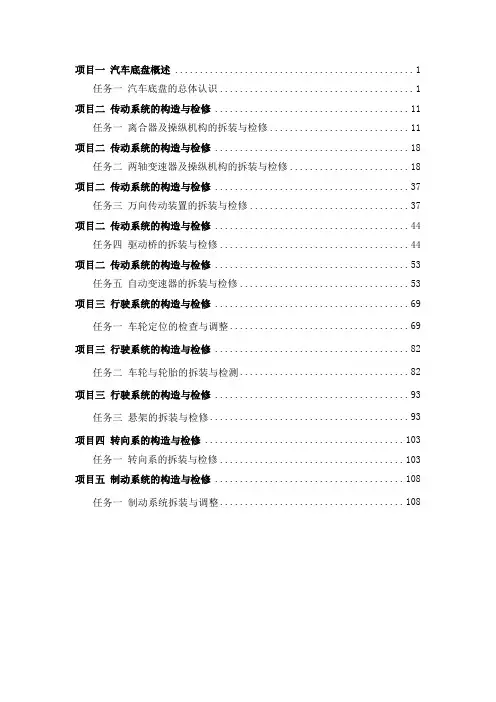

项目一汽车底盘概述 (1)任务一汽车底盘的总体认识 (1)项目二传动系统的构造与检修 (11)任务一离合器及操纵机构的拆装与检修 (11)项目二传动系统的构造与检修 (18)任务二两轴变速器及操纵机构的拆装与检修 (18)项目二传动系统的构造与检修 (37)任务三万向传动装置的拆装与检修 (37)项目二传动系统的构造与检修 (44)任务四驱动桥的拆装与检修 (44)项目二传动系统的构造与检修 (53)任务五自动变速器的拆装与检修 (53)项目三行驶系统的构造与检修 (69)任务一车轮定位的检查与调整 (69)项目三行驶系统的构造与检修 (82)任务二车轮与轮胎的拆装与检测 (82)项目三行驶系统的构造与检修 (93)任务三悬架的拆装与检修 (93)项目四转向系的构造与检修 (103)任务一转向系的拆装与检修 (103)项目五制动系统的构造与检修 (108)任务一制动系统拆装与调整 (108)项目一汽车底盘概述任务一汽车底盘的总体认识一、实训内容：1.认识轿车底盘的各大组成系统；2.举升机的使用。

二、实训目的及要求1.培养踏实肯干的工作态度，树立常备不懈的安全意识，养成良好的工作习惯；2.掌握轿车底盘的各大组成系统；3.掌握举升机的操作方法。

三、实训设备桑塔纳轿车一辆、举升机一台、底盘结构台架四、实训操作步骤（一）认识轿车底盘四大系统1.相关知识：汽车底盘由传动系、行驶系、转向系和制动系四大部分组成。

如图1-1所示。

图1-1 汽车底盘总体构造2.结构认识：（1）传动系统传动系统的作用是将发动机发出的动力传递给驱动车轮，具有减速增距、变速、倒车、中断动力和实现轴间差速等功能。

由离合器、变速器、万向传动装置和驱动桥（主减速器、差速器和半轴）组成。

如图1-2、1-3、1-4所示。

图1-2 传动系统总体构造图1-3 变速器总成图1-4 传动系统几大部件（2）行驶系统行驶系统的作用是接受来自传动系统的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓冲不平路面对车身造成的冲击；衰减汽车行驶中的振动，保持行驶的平顺性；与转向系统配合，保证汽车操纵稳定性。

一起加油，勇往直前！
•
（4）车架附件的修理
•
车架上各支架、托架出现明显变形及裂纹时，应更换新
件。出现连接松动时，应重新铆接或紧固，后拖钩磨损严重、
出现裂损或缓冲弹簧断裂时，应换用新件。牵引钩轴向松旷时，
应对缓冲弹簧进行调整。后拖钩与衬套配合间隙过大时，更换
新衬套。锁扣开闭不灵活或不能可靠锁止时，应更换新件。
汽车底盘构造与维修
• 2. 车架的修理
（1）车架变形的修理 • 车架弯曲、扭曲或歪斜变形超过允许值时，应进行矫正：
若变形不大，可用专用液压机具（车体矫正机）进行整体冷压 矫正。变形严重时，可将车架拆散，对纵、横梁分别进行矫正， 然后重新铆合，必要时可采用中性氧化焰或木炭火将变形部位 局部加热至暗红色进行热矫正（加热温度不得超过 700℃ ， 以免影响车架的性能）。 • （2）车架裂纹的修理 • 采取手工电弧焊进行焊修。 • ① 焊前准备 用砂布或钢丝刷等将裂纹附近清洗干净:在裂 纹端头前方10mm处钻一直径为3～6mm的止裂孔，以防裂纹 断续扩展;用手砂轮在裂纹处开V形坡口，如图2-12所示（图中 虚线指用砂纸打磨的范围）。
第二节 车架
一起加油，勇往直前！
一、车架的作用
• 汽车车架俗称大梁，它是跨接在前后车桥上的桥梁式结构，
是整个汽车的基础，其上装有发动机、变速器、传动轴、前后 桥和车身等总成和部件。 车架的作用是使各总成固定在它的上 面，使之保持正确的相对位置，并承受和传递力和力矩。 • 汽车静止时，车架承受着垂直载荷。 • 汽车行使时，车架会受到比静止载荷大3～4倍或更大的弯 曲应力，若路面不平，还将受到扭矩的作用。因此，要求车架 强度高、刚度合适；结构简单、质量轻，同时应尽可能降低汽 车的重心和获得较大的前轮转向角，以保证汽车行使的稳定性 和转向的灵活性。

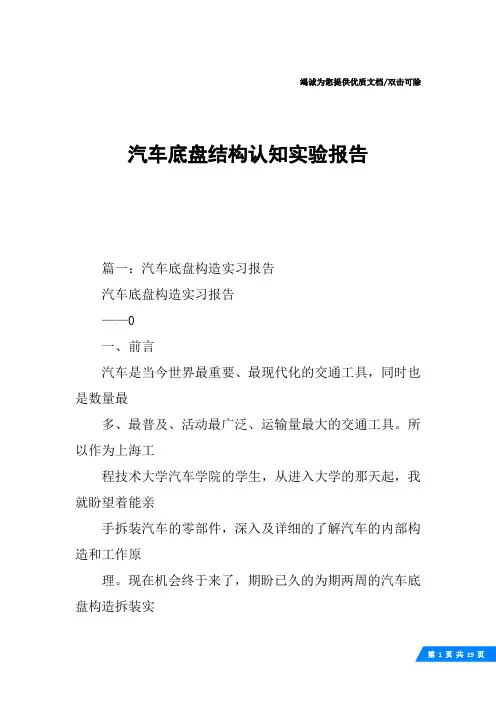

竭诚为您提供优质文档/双击可除汽车底盘结构认知实验报告篇一：汽车底盘构造实习报告汽车底盘构造实习报告——0一、前言汽车是当今世界最重要、最现代化的交通工具，同时也是数量最多、最普及、活动最广泛、运输量最大的交通工具。

所以作为上海工程技术大学汽车学院的学生，从进入大学的那天起，我就盼望着能亲手拆装汽车的零部件，深入及详细的了解汽车的内部构造和工作原理。

现在机会终于来了，期盼已久的为期两周的汽车底盘构造拆装实习开始了！二、实习目的及要求汽车底盘汽车底盘由传动系、行驶系、转向系和制动系四部分组成。

底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

1、通过对汽车底盘各系统和零部件的观察，了解底盘的的整体构造。

2、认识汽车底盘各个组成部件名称。

3、掌握底盘四大系统的基本组成和工作原理。

4、使用合适的工具对底盘主要部件进行拆卸和装复。

5、记录详细的拆装步骤。

三、实习工作内容我们的实习可以分为6部分：1.简单介绍和参观实习伊始，老师对于底盘进行一系列的介绍，介绍方式包括放映幻灯片，播放宣传视频，板书以及带领同学们参观各类底盘机构。

在这一过程中，我了解到汽车底盘分为三大类：?一类底盘：包括全部系统的整车；?二类底盘：已装配上发动机、变速器、传动系和驾驶室但没有货箱的汽车底盘；?三类底盘：不装车身而安装有发动机及传动装置、前后桥、转向器、悬架装置、车轮及轮胎、制动系统等总成，不能行驶；还了解到了发动机在底盘上有三种安装方式：?前置前驱——即发动机前置、前轮驱动，是轿车（含微型、经济型汽车）上比较盛行的驱动型式?前置后驱——即发动机前置、后轮驱动，是一种最传统的驱动形式。

?后置后驱——即发动机后置、后轮驱动，是目前大、中型客车流行的布置型式，少数微型或普及型轿车也采用该型式，但重型货车基本采用该型式。

除此之外，我们还参观了各式各样的底盘结构，以及其中的制动系统等等，这一切让我们对底盘有了一个简单的认识。
