大坝观测设施单元工程质量评定表

填表时必须遵守“填表基本规定”，并符合以下要求。

1、单元工程划分按设计或者施工检查验收的区、段划分。

每一区、段为一个单元工程。

2、检测数量：总监测点数量采用横断面控制，断面间距不大于 10m，各横断面沿坡面斜长方向测点间距不大于 5，且点数不少于6 个；局部突出或者凹陷部位(面积在 0.5m2 以上者)应增设监测点。

3、质量等级评定合格：保证项目符合质量标准，基本项目全部合格；普通项目不少于70%的检查点符合质量标准。

优良：保证项目符合质量标准：基本项目至少有一项达到优良；普通项目不少于 90%的检查点符合质量标准。

单位工程名称分部工程名称单元工程名称、部位项 目1、1M 以内保护层开挖必须采用浅密孔少药量火炮爆破 (能撬动的必须采用撬挖方法)，使建基面岩石不被破坏。

2、裸露基底必须符合设计要求，如发现各类不利地质条 件，必须严格按设计要求进行认真处理。

1、对开挖岩石表面的要求：基 合格：建基面基本清洗洁净，无积水积碴等杂物，坡面基本光洁平整，无松动岩块，要本 求稳定。

优良：基建面清洗洁净，无积水积碴等杂物，项 坡面光洁平整，无松动岩块，要求稳定。

2、石方开挖边坡坡度规定：一 般 项目合格：边坡坡度系数偏差△m ≤0.02 优良：边坡坡度等于或者缓于设计坡度。

项 目标高长宽(以设计中 心线两边测量)允许偏差(mm) 建造物 明渠 管槽+0 有结构-200无结构+200 有结构-0无结构检查 检查+0 -200 +0 -200 +200 -0 +200 -0+30 -200 +50 -200 +200 -30 +200 -50保证项目 基本项目普通项目 项，其中符合要求项，其中优良项，其中合格检查工程负责人：施工员： 定 质检员：级 年 月 日单元工程量施工单位检验日期质 量 情 况实 测 量 (mm) 合格数(点) 合格率(%)项。

项，优良率 项，合格率监理：年 月 日年 月 日等 核 目保 证项目%。

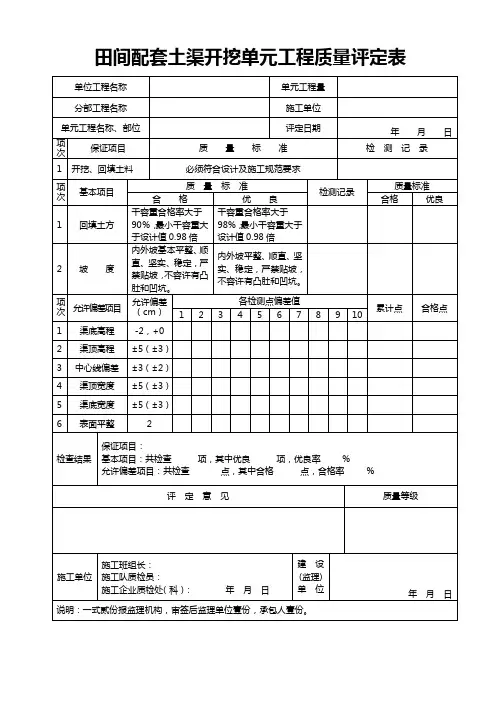

田间配套土渠开挖单元工程质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位评定日期年月日项次保证项目质量标准检测记录1 开挖、回填土料必须符合设计及施工规范要求项次基本项目质量标准检测记录质量标准合格优良合格优良1 回填土方干容重合格率大于90％，最小干容重大于设计值0.98倍干容重合格率大于98%，最小干容重大于设计值0.98倍2 坡度内外坡基本平整、顺直、坚实、稳定，严禁贴坡，不容许有凸肚和凹坑。

内外坡平整、顺直、坚实、稳定，严禁贴坡，不容许有凸肚和凹坑。

项次允许偏差项目允许偏差（cm）各检测点偏差值累计点合格点1 2 3 4 5 6 7 8 9 101 渠底高程-2，+02 渠顶高程±5（±3）3 中心线偏差±3（±2）4 渠顶宽度±5（±3）5 渠底宽度±5（±3）6 表面平整 2检查结果保证项目：基本项目：共检查项，其中优良项，优良率 %允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设(监理)单位年月日说明：一式贰份报监理机构，审签后监理单位壹份，承包人壹份。

说明保证项目：检查数量：全数检查：检验方法：观察检查和检查施工记录。

允许偏差项目：检查数量：每个单元工程每项检测10点。

检验方法：1、2项尺量检查，3、４项拉线、尺量或水准仪检查。

土渠开挖（沟道清淤或开挖）质量评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次保证项目质量标准检验记录1 开挖、回填与清淤渠道的开挖和回填土料，沟道的开挖与清淤必须符合设计要求与施工规范的规定2 内外边坡渠道、沟道内外边坡必须平整、顺直、竖实稳固，严禁贴坡，不允许有凸肚和凹坑3 岸坡坡度符合设计规范要求项次基本项目质量标准检验记录质量等级合格优良合格优良1 回填土方干密度合格率≥90%，不合格干密度不得低于设计值的0.98，不合格试样不得集中干密度合格率≥95%，不合格干密度不得低于设计值的0.98，不合格试样不得集中项次允许偏差项目设计值允许偏差（cm）实测点偏差值检查点合格点1 2 3 4 5 6 7 8 9 101 渠底高程±102 渠顶高程±103 渠道中心偏差±104 渠顶宽度±205 渠底宽度±206 表面平整±15检查结果保证项目：基本项目：共检查项，其中优良项，优良率 %允许偏差项目：共检查点，其中合格点，合格率%评定意见质量等级施工单位施工班组长：施工队质检员：施工企业质检处（科）：年月日建设(监理)单位年月日说明：一式贰份报监理机构，审签后监理单位壹份，承包人壹份。

单元工程质量评定表（共有51个表式）本部分的表格系根据水利部、能源部颁发的《水利水电基本建设工程单元工程质量评定标准》SL38—92、《碾压式土石坝施工技术规范》SDJ213—83、《混凝土面板坝堆石坝施工规范》SL49—94、《土石坝碾压式沥青混凝土防渗墙施工规范》SD220—87及《浆砌石坝施工技术规范》SD120—84编制。

适用于大中型碾压式土石坝、浆砌石坝工程及虽不属于大中型工程，但坝高大于50M的浆砌石坝工程。

其他工程可参照使用。

单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设（监理）单位复核。

检测数量及单元工程、工序质量等级评定标准按照《水利水电基本建设工程单元工程质量等级评定标准》SL38—92规定执行。

表中加“△”者为主要工序。

凡在“质量标准”栏中有“设计规定”、“符合设计”者，应注明设计具体规定（要求）。

水利水电工程土石坝坝基及岸坡处理单元工程质量评定表水利水电工程坝基及岸坡清理工序质量评定表表7.1-1水利水电工程防渗体岩基及岸坡开挖工序质量评定表水利水电工程坝基及岸坡地质构造处理工序质量评定表水利水电工程坝基及岸坡渗水处理工序质量评定表水利水电工程土质防渗体填筑单元工程质量评定表水利水电工程土石坝土质防渗体结合面处理工序质量评定表水利水电工程土石坝土质防渗体卸料及铺填工序质量评定表水利水电工程土石坝土质防渗体压实工序质量评定表水利水电工程土石坝土质防渗体接缝处理工序质量评定表水利水电工程土石坝混凝土面板单元工程质量评定表水利水电工程土石坝混凝土面板基面清理工序质量评定表水利水电工程土石坝混凝土面板滑模制作及安装、滑模轨道安装工序质量评定表水利水电工程土石坝混凝土面板止水片(带)制作及安装工序质量评定表土石坝混凝土面板浇筑工序质量评定表水利水电工程沥青混凝土心墙单元工程质量评定表水利水电工程基础面处理与沥青混凝土结合层面处理工序质量评定表水利水电工程沥青混凝土心墙模板工序质量评定表水利水电工程沥青混凝土制备工序质量评定表水利水电工程心墙沥青混凝土的摊铺与碾压工序质量评定表水利水电工程沥青混凝土面板整平层(含排水层)单元工程质量评定表水利水电工程沥青混凝土面板防渗层单元工程质量评定表水利水电工程沥青混凝土面板封闭层单元工程质量评定表水利水电工程沥青混凝土面板与刚性建筑物连接单元工程质量评定表水利水电工程砂砾坝体填筑单元工程质量评定表水利水电工程堆石坝体填筑单元工程质量评定表水利水电工程反滤工程单元工程质量评定表表7.11水利水电工程垫层工程单元工程质量评定表水利水电工程护坡工程单元工程质量评定表水利水电工程排水工程单元工程质量评定表水利水电工程浆砌石体基岩连接工程单元工程质量评定表水利水电工程水泥砂浆砌石体单元工程质量评定水利水电工程水泥砂浆砌石体浆砌石体层面处理工序质量评定表水利水电工程水泥砂浆砌石体砌筑工序质量评定表水利水电工程混凝土砌石体单元工程质量评定表水利水电工程浆砌石坝混凝土面板单元工程质量评定表水利水电工程浆砌石坝混凝土面板与浆砌石接触面处理、施工缝处理、模板工序质量评定表续表7.18-1水利水电工程浆砌石坝面板混凝土浇筑工序质量评定表水利水电工程浆砌石坝混凝土心墙单元工程质量评定水利水电工程浆砌石坝水泥砂浆勾缝单元工程质量评定表水利水电工程浆砌石溢洪道溢流面单元工程质量评定表水利水电工程浆砌石溢洪道溢流面砌筑工序质量评定表。

第一部分
工程项目施工质量评定表
（共有6个表）
水利水电工程表01水工建筑物外观质量评定表
水利水电工程
表02房屋建筑安装工程观感质量评定表
续表02
水利水电工程表03分部工程施工质量评定表
注：分部工程质量在施工单位质检部门自评的基础上,由监理单位复核其质量等级，报质量监督机构核备.大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级.
水利水电工程
表04单位工程施工质量检验资料核查表
续表04
水利水电工程表05单位工程施工质量评定表
水利水电工程表06工程项目施工质量评定表。
