【CN209632408U】一种水泥搅拌车罐体外环缝焊接工装【专利】

专利名称：一种环缝焊接装置专利类型：实用新型专利
发明人：李向阳
申请号：CN201921630297.4申请日：20190927
公开号：CN210475805U
公开日：
20200508
专利内容由知识产权出版社提供
摘要：本实用新型公开一种环缝焊接装置，包括工作台，所述工作台上的一侧设有变位机底座，且变位机底座上设有变位机，所述工作台上的另一侧设有横向电磁导轨，且横向电磁导轨上通过电磁导块活动安装有支座，所述支座上设有竖向电磁导轨，且竖向电磁导轨上活动设有电磁滑块套，所述电磁滑块套的前端设有焊接操作机，且焊接操作机包括与电磁滑块套固定的安装板和活动板，所述安装板前侧的一端设有摆动组件，且摆动组件上设有活动板；本实用新型通过变位机带动工件自动旋转，通过焊枪自动左右摆动焊接，填充焊道至饱满，焊接过程连续进行，大大提高了焊接质量和生产效率，降低了劳动强度和生产成本，有效提高了产品焊接质量。

申请人：山东世阳机器人科技有限公司
地址：271105 山东省济南市钢城区经济开发区华圣路
国籍：CN
更多信息请下载全文后查看。

专利名称：一种罐式专用汽车的罐体旋转焊接工装专利类型：实用新型专利
发明人：楚金甫,贺瑞瑞,燕敏霞
申请号：CN201520367879.3
申请日：20150602
公开号：CN204700483U
公开日：
20151014
专利内容由知识产权出版社提供
摘要：一种罐式专用汽车的罐体旋转焊接工装，包括横撑Ⅰ、支腿、手柄、盖帽、导向套、圆柱螺旋压缩弹簧、限位轴、定位盘、安装轴、夹具、限位块、限位环、垫块、横撑Ⅱ、上横撑，其特征在于：支腿、横撑Ⅱ、上横撑焊接成A型构成支座，支座底部水平焊接横撑Ⅰ；圆柱螺旋压缩弹簧一端连接手柄，另一端连接限位轴装入导向套内用盖帽压紧，导向套焊接在支座顶端；夹具上安装限位块，两端焊接安装轴，安装轴穿入定位盘正中心并固定，定位盘沿圆周均布圆孔；夹具通过安装轴安装于支座上，夹具与支座中间安装限位环防止夹具水平方向窜动。

以上所述的夹具按照焊接工件形状拼接焊合而成。

本实用新型传动具有结构简单、方便实用、提高劳动效率、降低劳动强度等优点。

申请人：河南森源重工有限公司
地址：461500 河南省许昌市长葛市魏武路南段16号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种水泥搅拌机
专利类型：实用新型专利
发明人：陈志明,张须良,邱冰国,郭瑞强,李青元,郑富海申请号：CN202021721147.7
申请日：20200817
公开号：CN213198222U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本申请涉及一种水泥搅拌机，其包括外壳体和支撑柱，支撑柱固定连接于外壳体底部；外壳体形成有容纳腔室；外壳体底部侧壁连通有排出管，外壳体上部侧壁连通有进气机构；外壳体上部侧壁连通有除尘机构；外壳体可拆卸连接有挡尘板；外壳体上部侧壁连通有添料管；添料管可拆卸连接有封盖；除尘机构包括出气组件、除尘组件、清理组件，出气组件连通于外壳体上部侧壁；除尘组件固定连接于外壳体侧壁且用于除去空气中的灰尘杂质；清理组件连通于用于清理除尘组件。

本申请对配料过程中产生的废气进行净化过滤，具较好的环保性能。

申请人：山东华森兴隆混凝土有限公司
地址：250000 山东省济南市市中区兴隆街道办事处兴隆三村粮管所南侧1000米处厂房
国籍：CN
更多信息请下载全文后查看。

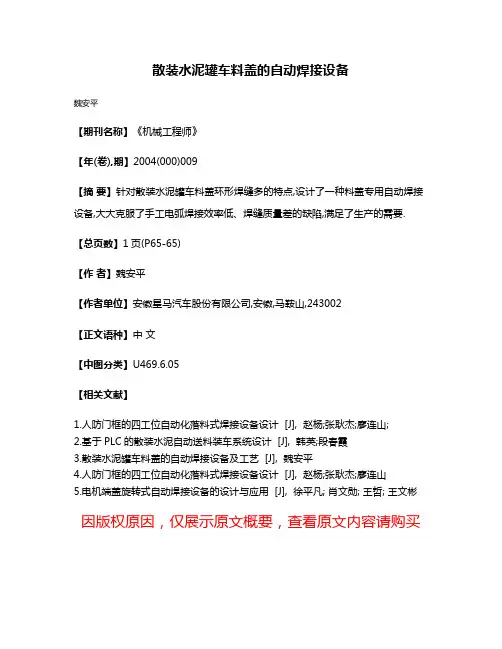

散装水泥罐车料盖的自动焊接设备
魏安平
【期刊名称】《机械工程师》
【年(卷),期】2004(000)009
【摘要】针对散装水泥罐车料盖环形焊缝多的特点,设计了一种料盖专用自动焊接设备,大大克服了手工电弧焊接效率低、焊缝质量差的缺陷,满足了生产的需要.【总页数】1页(P65-65)
【作者】魏安平
【作者单位】安徽星马汽车股份有限公司,安徽,马鞍山,243002
【正文语种】中文
【中图分类】U469.6.05
【相关文献】
1.人防门框的四工位自动化落料式焊接设备设计 [J], 赵杨;张耿杰;廖连山;
2.基于PLC的散装水泥自动送料装车系统设计 [J], 韩英;段春霞
3.散装水泥罐车料盖的自动焊接设备及工艺 [J], 魏安平
4.人防门框的四工位自动化落料式焊接设备设计 [J], 赵杨;张耿杰;廖连山
5.电机端盖旋转式自动焊接设备的设计与应用 [J], 徐平凡; 肖文勋; 王哲; 王文彬因版权原因，仅展示原文概要，查看原文内容请购买。

专利名称：一种环缝焊接机
专利类型：实用新型专利
发明人：曲杰,王洋,熊东锋,潘东东,曹俊野申请号：CN202020437581.6
申请日：20200330
公开号：CN211804540U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种环缝焊接机，属于焊接机技术领域。

它解决了现有的焊枪与工件上的待焊接位置的对准操作繁琐的问题。

本环缝焊接机，包括工件夹持机构、位于工件夹持机构后侧的支架、沿横向设置在支架上的滑轨、滑动设置在滑轨上的枪座和设置在枪座上的焊枪和设置在枪座上并能带动枪座沿滑轨移动的电机，本环缝焊接机还包括用于控制电机启动或关闭的电控制盒，电控制盒通过安装杆连接在枪座上，并且电控制盒相对于焊枪靠前设置。

本环缝焊接机降低了该对准操作所要花费的时间，提高了工作效率。

申请人：浙江钱江机器人有限公司
地址：317500 浙江省台州市温岭市温峤镇工业园区五洋路南侧(浙江益鹏发动机配件有限公司内1楼)
国籍：CN
代理机构：台州市方信知识产权代理有限公司
代理人：郭斌斌
更多信息请下载全文后查看。

专利名称：一种混凝土搅拌机专利类型：发明专利
发明人：刘荣添
申请号：CN202010936373.5申请日：20200908
公开号：CN112060337A
公开日：
20201211
专利内容由知识产权出版社提供
摘要：本发明公开了一种混凝土搅拌机，其结构包括支撑架、导入斗、搅拌桶、导出口，搅拌桶焊接于支撑架上表面，导出口与搅拌桶为一体化结构，当混凝土物料置于内格内部进行翻滚时，其置于最底端的物料将会通过搅拌杆转动时，顺着环道的轨迹进行移动，限制了内部的安装范围，让其活动翘板达到一定位置时，能够在混凝土堆积于最底端时，将会顺着搅拌力，通过衔接的部位将其推起后，在回归原位如此循环，延伸开的顺向边将会增大整体的范围，让其更为稳固，在受到挤压时，其软条将会通过角头对外物进行挤压，让外层有一个硬力的点，让其前软头在承受外力时，能够在整体呈硬力对外物进行抵触时，端头有一定的缓冲效果。

申请人：刘荣添
地址：362100 福建省泉州市惠安县东岭镇小坵村小坵241号
国籍：CN
更多信息请下载全文后查看。

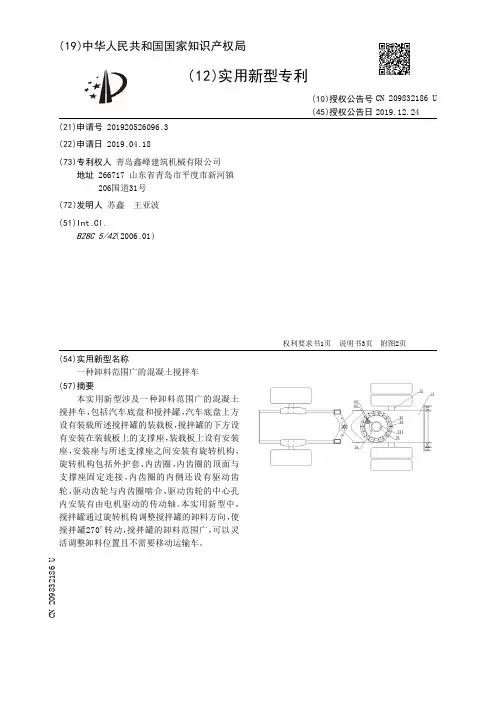

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920526096.3(22)申请日 2019.04.18(73)专利权人 青岛鑫峰建筑机械有限公司地址 266717 山东省青岛市平度市新河镇206国道31号(72)发明人 苏鑫　王亚波　(51)Int.Cl.B28C 5/42(2006.01)(54)实用新型名称一种卸料范围广的混凝土搅拌车(57)摘要本实用新型涉及一种卸料范围广的混凝土搅拌车，包括汽车底盘和搅拌罐，汽车底盘上方设有装载所述搅拌罐的装载板，搅拌罐的下方设有安装在装载板上的支撑座，装载板上设有安装座，安装座与所述支撑座之间安装有旋转机构，旋转机构包括外护套、内齿圈，内齿圈的顶面与支撑座固定连接，内齿圈的内侧还设有驱动齿轮，驱动齿轮与内齿圈啮合，驱动齿轮的中心孔内安装有由电机驱动的传动轴。

本实用新型中，搅拌罐通过旋转机构调整搅拌罐的卸料方向，使搅拌罐270°转动，搅拌罐的卸料范围广，可以灵活调整卸料位置且不需要移动运输车。

权利要求书1页 说明书3页 附图2页CN 209832186 U 2019.12.24C N 209832186U权　利　要　求　书1/1页CN 209832186 U1.一种卸料范围广的混凝土搅拌车，包括汽车底盘和搅拌罐，所述汽车底盘上方设有装载所述搅拌罐的装载板，所述搅拌罐的下方设有安装在所述装载板上的支撑座，其特征在于：所述装载板上设有安装座，所述安装座与所述支撑座之间安装有用于调节所述搅拌罐卸料位置的旋转机构，所述旋转机构包括设置与所述安装座的上方的外护套，以及转动安装在所述外护套内的内齿圈，所述内齿圈的顶面与所述支撑座的底部固定连接，所述内齿圈的内侧还设有驱动齿轮，所述驱动齿轮与所述内齿圈啮合，所述驱动齿轮的中心孔内安装有由电机及其减速机构驱动的传动轴。

2.如权利要求1所述的一种卸料范围广的混凝土搅拌车，其特征在于：所述安装座上设有定位轴，所述定位轴的中心轴线与所述内齿圈的中心轴线重合。

6 .根据权利要求5所述的一种建筑施工用混凝土搅拌装置，其特征在于：所述活动板 (18)与连接件(15)相契合，连接件(15)的底部固定安装有出料口(19)。
7 .根据权利要求1所述的一种建筑施工用混凝土搅拌装置，其特征在于：所述减速电机 (12)的型号为立式单相220V齿轮减速电机。
2
CN 209566330 U
说 明 书
1/3 页
一种建筑施工用混凝土搅拌装置
技术领域 [0001] 本实用新型涉及混凝土搅拌技术领域，具体为一种建筑施工用混凝土搅拌装置。
背景技术 [0002] 混凝土搅拌是将水泥，石灰，水等材料混合后搅拌均匀的一种操作方法，混凝土搅 拌分为两种 ：人工搅拌 和机械搅拌 ，混凝土搅拌站广泛应 用于我国 工业 、农业、交通、国防 、 水利、市政等建设工程中 ，需求量在不断 增大 ，国内混凝土搅拌设备虽然在借鉴国外产品基 础上不断创新进步，技术水平逐步提升，但就整个搅拌站而言 ,配料工艺的研究尚不足，尤 其对于新建的混凝土搅拌站而言 ,往往依赖配套厂家多年积累的经验，基本满足国家标准 对混凝土搅拌站的质量要求 ,并没有对其输送工艺、投料工艺等进行专门的实验研究。原有 的搅拌装置在搅拌过程中会产生较大的冲击力，使得搅拌筒会发生微量的偏移，长期使用 会使得搅拌筒脱离固定件，从而报废，降低了装置的使用寿命，原有的搅拌装置进行搅拌作 业后无法对出料量进行控制，从而具有一定的局限性，降低了装置的适用性。

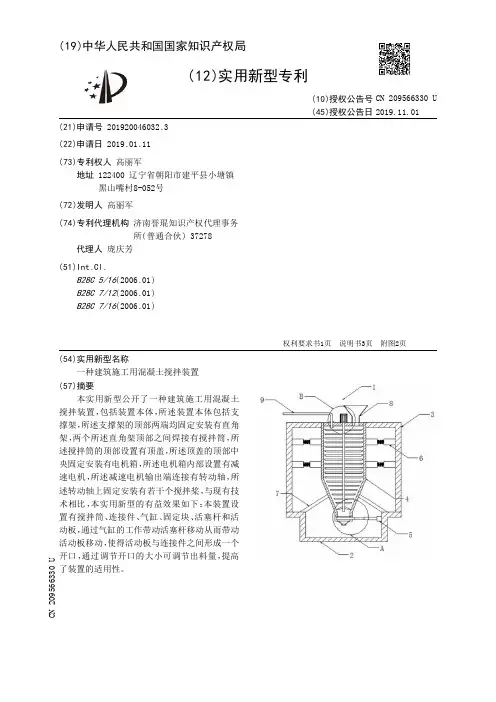

( 57 )摘要 本实 用新型公 开了一 种建筑 施工 用混 凝土
搅拌装置 ，包括装置本体 ，所述装置本体包括支 撑架，所述支撑架的顶部两端均固定安装有直角 架 ，两个所述直 角架顶部之间焊接有搅拌筒 ，所 述搅拌筒的顶部设置有顶盖，所述顶盖的顶部中 央固定安装有电机箱，所述电机箱内部设置有减 速电 机 ，所述减速电 机输出端连接有转动轴 ，所 述转动轴上固定安装有若干个搅拌桨，与现有技 术相比 ，本实用新型的有益效果如下：本装置设 置有搅拌筒、连接件、气缸、固定块、活塞杆和活 动板，通过气缸的工作带动活塞杆移动从而带动 活动板移动，使得活动板与连接件之间形成一个 开口 ，通过调节开口的大小可调节出料量，提高 了装置的适用性。

专利名称：一种砂浆搅拌罐生产中的罐体满焊装置专利类型：实用新型专利
发明人：唐胜峰
申请号：CN201822095411.X
申请日：20181213
公开号：CN209551007U
公开日：
20191029
专利内容由知识产权出版社提供
摘要：一种砂浆搅拌罐生产中的罐体满焊装置，包括焊接机和设置在焊接机一侧的满焊平台，所述满焊平台包括底座和设置在底座上的支撑盘，所述底座中心穿设有旋转支撑柱，所述旋转支撑柱顶端固定设置在支撑盘底部，旋转支撑柱底端设置有齿轮盘，底座一侧固定设置有驱动电机，所述驱动电机输出轴通过链条与齿轮盘传动连接以驱动支撑盘转动，所述支撑盘顶部表面设置有若干个用于固定罐体的限位卡，所述焊接机上的焊枪位于支撑盘上侧并朝向支撑盘设置。

本实用新型可对不同型号的罐体进行满焊操作，且驱动电机带动罐体转动，配合焊接机，实现焊接的全自动化，减少人工，提高工作效率。

申请人：神州永达汽车制造有限公司
地址：462500 河南省平顶山市舞钢市产业集聚区经二路纬三路交叉口西北武钢国能中泰重工有限公司院内
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：顾伯兴
更多信息请下载全文后查看。

专利名称：一种用于控制铁路罐车罐体合拢环缝错边的分体组对装置
专利类型：发明专利
发明人：陈岩,秦天宫,谢新余,王伟,李万海,张立国
申请号：CN202111251514.0
申请日：20211025
公开号：CN114043159A
公开日：
20220215
专利内容由知识产权出版社提供
摘要：一种用于控制铁路罐车罐体合拢环缝错边的分体组对装置，其芯盘是由两个分体式半圆环芯盘组成的圆环，在每个半环形芯盘槽底上设有撑杆管座，在每个半环形芯盘两侧壁外分别固定有加强杆的一端，这些加强杆的另一端固定在一个半圆管形中轴套管上，两对中轴套管之间置有一根中轴，中轴两端分别设在两个分体式基座的两个托板上，托板下面的斜管通过调节螺杆与万向轮连接。

在环形芯盘撑杆管座上可置有撑杆中的撑杆B，撑杆B为螺杆置于螺母内，螺母外周面设有一端固定于其上的径向力臂旋杆，螺母的一个端面与圆管式撑杆A一端固连，撑杆A的另一封闭端外部设镶嵌在顶板装置内的内嵌式顶针。

本发明可提高罐体环缝组对及埋弧焊接质量和效率。

申请人：大连中车大齐车辆有限公司
地址：116000 辽宁省大连市旅顺经济开发区广源街21号
国籍：CN
代理机构：大连一通专利代理事务所(普通合伙)
代理人：郭丽华
更多信息请下载全文后查看。

专利名称：一种工程施工用混凝土搅拌装置专利类型：实用新型专利
发明人：陈晓聪,马宏科
申请号：CN202122649115.1
申请日：20211101
公开号：CN216707910U
公开日：
20220610
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种工程施工用混凝土搅拌装置，包括搅拌罐，搅拌罐的顶部设置有开口并在开口上设置有端盖，端盖的顶部设置有电机，电机的传动轴自由端固定安装有搅拌杆，搅拌杆贯穿端盖并转动安装在端盖上，搅拌罐的两侧设置有支撑板，支撑板的靠近搅拌罐的内侧开设有滑槽，搅拌罐的外侧设置有滑条并与滑槽相匹配，支撑板的正下方设置有支撑块，支撑块固定安装在搅拌罐上，支撑块的顶部固定安装有纵向弹簧的一端，纵向弹簧的另一端固定安装在支撑板的底部，任意支撑板的外侧固定安装有两个支撑腿，支撑腿的底端竖直设置，滑条的顶部固定安装有弧形挡块，弧形挡块的厚度大于支撑板与搅拌罐之间的间隙。

申请人：陈晓聪
地址：255022 山东省淄博市张店区人民西路19号3号楼2单元102室
国籍：CN
更多信息请下载全文后查看。
