WAGO-I/O-SYSTEM 750 I/O 模块
750-650 (/xxx-xxx) [串行接口模块 RS 232 C] • 7 俯视图
2 I/O 模块
2.1 特殊功能模块
2.1.1 750-650 (/xxx-xxx) [串行接口模块 RS 232 C]
2.1.1.1 俯视图
2.1.1.2
1.3 数字表示法
格式
十进制 十六进制பைடு நூலகம் 二进制
实例
100 0x64 '100' '0110.0100'
说明
常规表示法 C 表示法 单引号之间 点号分隔
WAGO-I/O-SYSTEM 750 I/O 模块
6 • 重要说明 安全提示
1.4 安全提示
警告 在总线模块开始工作前要先切断与系统的连接！ 如果触点发生变形，则需要更换这种存在隐患的模块，该模块的 性能不再具有保证，不适于再长期工作。 模块不能抵抗液体材料等物质渗入，且不具有绝缘性能。这种渗 漏材料包括如下：浮质（气体中的悬浮颗粒）、硅树脂、甘油三酸酯（护 手霜中含有此成分）等。 如果不能排除模块所在环境中这种材料的出现，那么需采用其它 方法进行保护： - 将模块安装在适当的防护箱内； - 使用清洁工具或其它材料操作模块．
2 I/O 模块 ....................................................................................................... 7 2.1 特殊功能模块.......................................................................................... 7 2.1.1 750-650 (/xxx-xxx) [串行接口模块 RS 232]..................................... 7 2.1.1.1 俯视图............................................................................................ 7 2.1.1.2 多种可选产品................................................................................ 8 2.1.1.3 说明................................................................................................ 9 2.1.1.4 ＬＥＤ指示灯 .................................................................................... 10 2.1.1.5 电路原理图 .................................................................................. 10 2.1.1.6 技术参数 ...................................................................................... 11 2.1.1.7 功能说明...................................................................................... 12 2.1.1.8 过程映象 ...................................................................................... 13 2.1.1.9 数据传输 ...................................................................................... 14 2.1.1.9.1 举例.......................................................................................... 15 2.1.1.10 可配置 750-650/003-000 ............................................................. 18
Function TxD
TxD
RTS
Common (ground)
Shield (screen)
13 14
A
C
B
D TxD RxD
RTS CTS
MM
SS
750-650
RxD Data contacts RxD
CTS
Common (ground)
Shield (screen)
图 2.1.1-1: 串行接口模 块 750-650
多种可选产品
g065000e
订货号 750-650
说明 RS 232 C/ 9600/ N/ 8/ 1
描述
波特率 ： ９６００ ｂａｕｄ； 奇偶校验：无；数据位：８，停止位：１
750-650/000-001 RS 232 C/ 9600/ N/ 8/ 1/ 波特率 ： ９６００ ｂａｕｄ；
5 byte
必须遵守安装开关柜的相关说明、应用标准和指导方针。
ESD （静电防护） 装有电子组件的模块可能由于静电放电被损坏。因此在操作模块 时要保证环境（操作人员、工作场所和包装）接地正常。避免接触导体， 例如：镀金触点。
1.5 适用范围
本手册适用于模块化产品ＷＡＧＯ－Ｉ／Ｏ－ＳＹＳＴＥＭ ７５０ 系列中的特殊功能 模块７５０－６５０（／ｘｘｘ－ｘｘｘ）串行接口模块 ＲＳ２３２。 关于模块操作、装配及启动的说明请参阅现场总线适配器／控制器 手册。本手册仅适用于相应模块的连接操作指导。
奇偶校验：无；数据位：８，
停止位：１，用户数据：５字节
750-650/000-002 RS 232 C/ 9600/ E/ 7/ 1 750-650/000-004 RS 232 C/ 4800/ E/ 7/ 1
波特率 ： ９６００ ｂａｕｄ； 奇偶校验：偶校验；数据位：７，停止位：１
本手册所提供的编程组件应在专门的软、硬件组态环境下使用，对 组件的修改也应在本手册的指导下进行。由于用户对软件、硬件的修改 以及编程组件使用不当所造成的问题，ＷＡＧＯ Ｋｏｎｔａｋｔｔｅｃｈｎｉｋ ＧｍｂＨ 不 负有任何责任。 相关技术问题可直接与 ＷＡＧＯ Ｋｏｎｔａｋｔｔｅｃｈｎｉｋ ＧｍｂＨ． 联络。
目 录
目录 • iii
1 重要说明 ...................................................................................................... 4 1.1 合法性...................................................................................................... 4 1.1.1 版权声明.............................................................................................. 4 1.1.2 人员资质 ............................................................................................. 4 1.1.3 使用准备 ............................................................................................. 4 1.2 警示图标.................................................................................................. 5 1.3 数字表示法.............................................................................................. 5 1.4 安全提示.................................................................................................. 6 1.5 适用范围.................................................................................................. 6
WAGO-I/O-SYSTEM 750 I/O 模块
4 • 重要说明 合法性
1 重要说明
请仔细阅读以下的说明并遵守相关规定，以便更好的学习和掌握本 手册提供的技术细节。
1.1 合法性
1.1.1 版权声明
ＷＡＧＯ Ｋｏｎｔａｋｔｔｅｃｈｎｉｋ ＧｍｂＨ 对本手册所包含的内容包括文字资料、 插图等拥有版权，未经书面许可，禁止非法使用、复制、翻译、修改， 或进行图片存档，否则将承担赔偿责任。 ＷＡＧＯ Ｋｏｎｔａｋｔｔｅｃｈｎｉｋ ＧｍｂＨ 保留由于技术原因对本手册进行修改 的权利。 ＷＡＧＯ Ｋｏｎｔａｋｔｔｅｃｈｎｉｋ ＧｍｂＨ 保留此项专利，专利应用受法律保护， 其他厂家产品不允许涉及此项专利。
现场总线 Ｉ／Ｏ 模块 串行接口模块 ＲＳ ２３２ Ｃ 750-650 (/xxx-xxx)

合集下载

[整理]SVERKER750中文操作书.

[整理]SVERKER750中文操作书.

1、Sverker 750 继电保护测试仪综述1.1 安全规程∙始终遵守本机安全规程∙阅读并遵守以下规则∙首先，连接保护地线。

若没有连接保护地线，则 Sverker 750上不能外加电压。

请用绿/ 黄色电缆连接。

∙若没有连接保护地线，一定不要在 Sverker 750上外加电压。

∙ Sverker 750 配备有一个三插头的电源插头，这个插头仅适用于带有地线的电源插座。

∙输入输出保护元件连接在前面板输出/ 输入端与 Sverker 750 保护地接头之间。

∙仪器产生的电压和电流可能对操作人员或测试中的设备是有害的。

∙ Sverker 750 只能在铭牌上标明的电源型式下使用。

∙为保证安全，在雷暴天气或 Sverker 750 长时间无人监视或长久不使用时，应把插头从墙壁插座拔下，以防止由于雷电和电源冲击电压造成的危害。

∙千万不要把水或其他任何溶液溅在 Sverker 750 上。

∙对 Sverker 750 清洁前，应从墙壁插座拔下插头。

用湿布清洁。

请勿使用液体清洁器或溶胶清洁器。

∙不要使用 Sverker 750 制造商没有推荐使用的其他辅助设备，以免发生危害。

∙不要试图自己维修 Sverker 750 。

打开或移动箱盖可能使你遭受危险电压和其他的危害。

∙若由于某种原因仪器需要返还时，请用原包装箱或相同强度的包装箱，否则运输中可能被损坏。

1.2 应用Sverker 750 用于测试继电保护装置，但同时具有其他多种用途。

Sverker 750 可测试所有定频率的单相继电保护装置，也可逐相测试三相继电保护装置，并且可测试很多需要相移的继电保护系统。

1.3 设计与结构Sverker 750 中的电流源能够提供0～10A，0～40A，0～100A，0～250V 交流（AC）或0～300V 直流（DC）。

可在电流产生（输出）的同时开始计时，当继电保护装置动作时，输出和计时均中止。

Sverker 750 中还有一个独立的交流电压源，变化范围为0～110V 交流，用于提供继电器输入电压。

IPC-TM-650中文解读

IPC-TM-650中文解读

IPC-TM-650中文解读1. 简介IPC-TM-650是印刷电路板（PCB）和印制电路组件（PCAs）的测试方法标准，由国际电子工业协会（IPC）制定。

该标准为PCB和PCAs的测试提供了全面的方法，包括物理、电气和功能测试。

IPC-TM-650的目的是确保PCB和PCAs在制造和装配过程中质量得到保证，同时确保产品符合客户的要求。

2. 标准结构IPC-TM-650标准分为以下几个部分：- IPC-TM-650 Part 1: General Test Methods- IPC-TM-650 Part 2: Conformal Coating- IPC-TM-650 Part 3: Solderability- IPC-TM-650 Part 4: Mechanical and Material Properties- IPC-TM-650 Part 5: Electrical Test Methods- IPC-TM-650 Part 6: Functional Test Methods每个部分包含一系列的测试方法，用于评估PCB和PCAs的特定特性。

3. 测试方法3.1 物理测试物理测试包括测量PCB的尺寸、厚度、重量等。

这些测试的目的是确保PCB的物理尺寸符合设计要求。

3.2 电气测试电气测试用于评估PCB的电气特性，包括电阻、电容、绝缘阻抗等。

这些测试的目的是确保PCB的电气性能符合规格要求。

3.3 功能测试功能测试是用于验证PCB上的电子元件和电路是否正常工作的测试。

这些测试可以包括电源测试、信号完整性测试、通信测试等。

3.4 材料测试材料测试用于评估PCB材料的特性和质量，包括基材的耐热性、化学稳定性等。

3.5 焊接性测试焊接性测试用于评估PCB上的焊接点是否具有良好的可焊性。

这些测试可以包括焊接温度、焊接时间等参数的测试。

3.6 涂层测试涂层测试用于评估PCB上的涂层是否具有良好的附着力、耐化学性等特性。

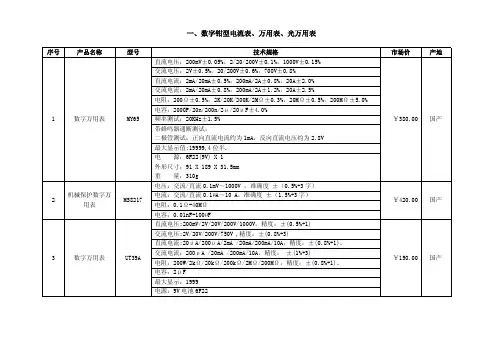

数字钳型电流表、万用表、光万用表
