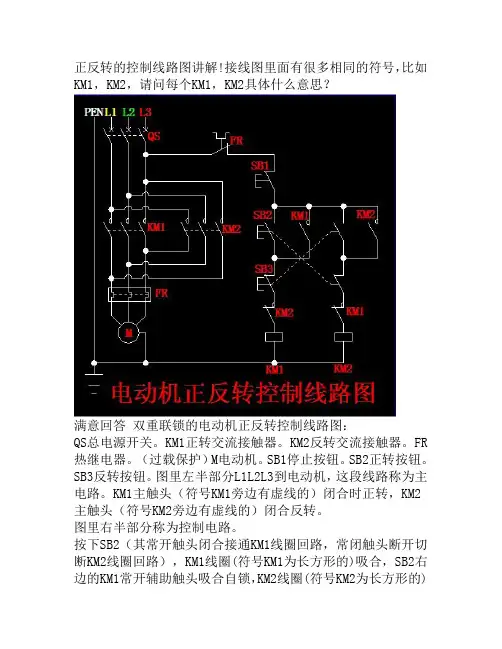

正反转的控制线路图讲解!接线图里面有很多相同的符号，比如KM1，KM2，请问每个KM1，KM2具体什么意思？
满意回答双重联锁的电动机正反转控制线路图：
QS总电源开关。
KM1正转交流接触器。
KM2反转交流接触器。
FR 热继电器。
（过载保护）M电动机。
SB1停止按钮。
SB2正转按钮。
SB3反转按钮。
图里左半部分L1L2L3到电动机，这段线路称为主电路。
KM1主触头（符号KM1旁边有虚线的）闭合时正转，KM2主触头（符号KM2旁边有虚线的）闭合反转。
图里右半部分称为控制电路。
按下SB2（其常开触头闭合接通KM1线圈回路，常闭触头断开切断KM2线圈回路），KM1线圈(符号KM1为长方形的)吸合，SB2右边的KM1常开辅助触头吸合自锁，KM2线圈(符号KM2为长方形的)
上边的KM1常闭辅助触头互锁（切断KM2线圈回路），KM1主触头吸合，电动机正转。
按下SB1 电动机停止。
按下SB2反转. 原理同上。
按钮联锁正反转控制线路图2—12 按钮联锁正反转控制电路图图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路双重联锁正反转控制线路元件安装图元件明细表1、线路的运用场合：正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。
如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。
2、控制原理分析（1）、控制功能分析：A、怎样才能实现正反转控制？B、为什么要实现联锁？这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。
另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。
教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。
先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。
答案如下：A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。
B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）（2）、工作原理分析C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转（3）双重联锁正反转控制线路的优点：接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
双重联锁正反转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。
3、怎样正确使用控制按钮？控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。
按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。
接线时红色按钮作停止用，绿色或黑色表示起动或通电。
