预装箱式变电站基础知识

变电站危险源分析电气“五防”闭锁装置已普遍运用于变电所，对防止一次设备的误操作事故起到了很好的保障作用，但是变电所的日常工作并不是仅限于一次设备的误操作，还有保护的操作，还有许可、验收、维护的工作等等，同时变电所的电气主接线的运行方式也不是一成不变的，如何保证处于动态环境之中的工作安全性，并使安全管理措施落到实处，就需要有针对性地进行危险源分析工作，以防止发生各类人员的责任事故，确保工作的安全。

防止全变电所停电措施是从大的方面，去分析变电所的危险源，本节则以历史事故为教训，就变电所运行工作中容易忽视的方面进行分析或作规定，希望对变电所在开展危险源分析与预控工作方面能有所帮助和提高。

一、运行操作中危险源分析及防范措施模拟图预演：模拟图预演后应再次检查所预演的内容与操作任务及操作票步骤内容是否相符合，以绝对保证一次操作的正确性、可靠性，特别是采用微机五防的变电所，如不违反操作原则即使翻错回路仍可通过电脑模拟图的预演程序，因此在模拟图预习后必须再次检查所预演的内容与步骤正确，以杜绝翻错回路而带来的误操作危害。

为变电所内自动化的变电所运行人员在五防机上进行预演后，同样必须遵守上述规定。

1．一次设备操作(1)断路器操作。

1)对于断路器的控制箱(或机构箱)内装设有三相不一致中间继电器和强迫三相跳闸继电器等，如误碰后直接使断路器出口跳闸的，这些继电器应做好防范措施，用有机玻璃罩罩好，以防止断路器压力泵小开关跳开后运行人员复置时误碰这些继电器而使运行断路器跳闸。

2)断路器控制箱(或机构箱)内具有远近控切换小开关的断路器(LW型断路器等)远近控切换开关正常应放于“远控REMOTE位置”，断路器改运行时绝对禁止近控操作合断路器。

只有在断路器新装验收或开关检修后，现场试操作时才允许放“就地”进行近控合、分断路器的操作，验收结束该切换开关必须放于“远控”位置。

因为在回路投运过程中，有远近控切换小开关的断路器如近控将断路器合上，则此时如保护动作，将无法跳开该断路器(某些断路器控制回路其保护跳闸出口至断路器跳闸线圈经远近控切换开关，因此保护跳闸应改接在远近控切换开关的后面)；对于RADSS母差如近控手合母联或分段断路器将之投运，则闭锁母差，因为用近控手合母联(或分段)断路器不起动母联或分段的连接回路，断路器合上后，母联或分段的电流互感器二次回路不会自动投入相应的分差。

箱式变电站基础知识、内外部结构解说箱式变电站是一种集变电设备、控制设备及辅助设备于一体的集成化电力配电设备，广泛应用于城市、乡村、工矿企业和临时用电等场合。

本文将介绍箱式变电站的基础知识及其内外部结构。

一、箱式变电站基础知识1. 箱式变电站的定义箱式变电站是指将变电设备、控制设备及辅助设备安装在一个箱体内，通过配电柜、电缆接头箱等设施实现电力配电系统的集成化设备。

2. 箱式变电站的优点(1) 可移动性强：箱式变电站可整体搬迁，且具有拆装、安装方便的特点；(2) 空间利用率高：箱式变电站的容积小、占地面积小，可在狭小的场地内使用；(3) 耐用性好：箱式变电站采用防腐蚀、防水、防尘等材料，能够适应各种复杂的环境条件；(4) 安全性高：箱式变电站具有绝缘、隔离、防火等多重安全保护措施。

二、箱式变电站内外部结构解说1. 箱式变电站的外部结构(1) 箱体：箱式变电站的箱体采用钢板制作，具有防腐蚀、耐用性强的特点；(2) 门窗：箱式变电站的门窗采用磁性密封或气密性密封，能够防止灰尘、水汽等外界物质进入；(3) 通风设施：箱式变电站的通风设施包括进风口、出风口、风道、排烟口等，保证箱内的空气流通，有利于散热和防爆。

2. 箱式变电站的内部结构(1) 变电设备：箱式变电站的变电设备包括变压器、开关柜、配电箱、电缆接头箱等，使用前需要进行检查和测试。

(2) 控制设备：箱式变电站的控制设备包括自动控制装置、监控装置、通信装置等，能够实现对电力系统的监控和控制。

(3) 辅助设备：箱式变电站的辅助设备包括电源系统、照明系统、消防系统等，能够为电力系统提供保障和支持。

总之，箱式变电站是一种集成化的电力配电设备，其特点是移动性强、空间利用率高、耐用性好、安全性高。

在使用时需要注意其内外部结构及设备的检查和测试，以确保其正常运行和安全可靠。

箱式变电站基础知识、内外部结构解说
箱式变电站是一种新型的变电设备，它采用箱式结构设计，集成了变压器、开关设备、控制设备等多种设备，广泛应用于城市、工矿企业等场所。

本文将详细介绍箱式变电站的基础知识和内外部结构。

一、箱式变电站的基础知识
箱式变电站是一种预制式变电设备，它采用工厂生产、现场安装的方式，可以节约现场建设时间和成本。

箱式变电站具有结构紧凑、使用灵活、可移动性强等特点，非常适合于城市建设和工矿企业使用。

二、箱式变电站的内部结构
1.变压器室
箱式变电站的变压器室通常设置在箱体的中部位置，主要用于安装变压器设备。

变压器室的墙体采用隔热材料，保证变压器的安全运行。

2.高压室
箱式变电站的高压室设置在变压器室的上部或下部，主要用于安装高压开关设备。

高压室的墙体也采用隔热材料，保证高压设备的安全运行。

3.低压室
箱式变电站的低压室设置在高压室的下部或侧面，主要用于安装低压开关设备和控制设备。

低压室的墙体也采用隔热材料，保证低压设备和控制设备的安全运行。

4.辅助室
箱式变电站的辅助室位于变压器室或低压室旁边，主要用于安装辅助设备，如降压器、熔断器等。

三、箱式变电站的外部结构
箱式变电站采用箱式结构设计，外部通常采用钢板焊接而成。

箱体顶部设有通风口，便于内部设备散热。

箱体底部设有支脚，通常是可调节高度的螺旋支撑脚，便于调整箱体水平度。

总之，箱式变电站是一种具有先进设计、高效节能、安全可靠的变电设备，可以满足城市、工矿企业等场所的电力需求。

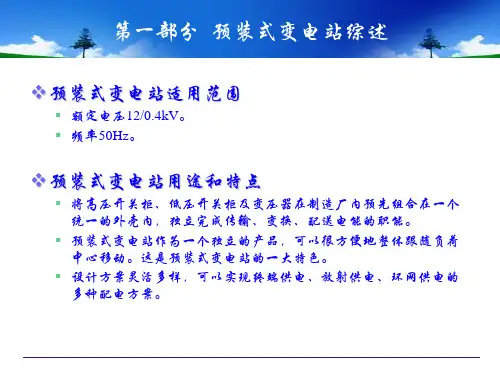

预装式变电站概述预装式变电站又称为箱式变电站，简称箱变，是将高压开关设备、配电变压器和低压配电装置，按一定接线方案组成一体的紧凑式配电设备。

在工厂设计、制造和内部电气接线及装配时，应经过规定的出厂试验验证和型式试验考核。

预装式变电站可以将高压直接进入负荷中心，线损少、供电质量高，即“高压受电-变压器降压-低压配电”。

由于供电可靠性要求高，采用高压环网或双电源供电、低压网自动投切的预装式变电站成为配电设备的首选。

1.种类①按整体结构划分。

习惯分为欧变和美变，前者以前在我国称为组合式变电站，将高压开关设备、配电变压器和低电压配电设备布置在三个紧靠的隔室内，通过电缆或母线实现电气连接。

后者以前称为预装式变电站，将变压器器身、高压负荷开关、熔断器及高低压连线置于1个共同的封闭油箱内。

②按安装场所划分为户内和户外。

③按高压接线方式划分为终端接线、双电源接线和环网接线类型。

④按箱体结构划分为整体、分体等类型。

2.特点（1）自动化程度高智能化设计，保护系统采用微机综合自动化装置，分散安装，遥测、遥信、遥控、遥调即“四遥”。

每个单元具有独立运行功能，继电保护功能齐全，可对运行参数进行远距离设置，对箱体内湿度、温度控制和远方烟雾报警，无人值守；根据需要还可通过图像进行远程监控。

（2）工厂预制化按照主接线图和箱外设备设计，确定主要设备元件型号、规格，在成套厂安装、调试，现场直接使用。

可将高压线路直接送电负荷中心。

（3）先进、安全可靠箱体制作工艺先进，壳体用镀铝锌钢板，耐锈蚀，内封板用铝合金扣板，夹层用防火保温材料，箱体内安装空调及除湿装置，内部设备运行不受外界影响，适应-40～+40℃。

箱内设备用全封闭高低压开关柜如XGN型、GGD型、干式变压器、干式互感器、真空断路器、弹操机构、旋转隔离开关等设备，产品全封闭、全绝缘结构，无油化运行。

二次系统来用微机综合自动化系统，可实现无人值守。

（4）组合方式灵活结构紧凑，每个箱构成1个独立系统，组合灵活多变。

ZBW型12kV预装式箱式变电站(华东电气)产品主要特点● 箱体骨架为进口敷铝锌板弯制后组装或拉铆而成，具有优越的防腐性能。

● 箱变底座分为沉箱式底座和平置式金属型钢底座。

沉箱式箱式变的底座结构刚性好、强度高、密封严，即使内置的油变发生泄油问题，也决不会使油液渗入地下污染环境，具有环保性。

同时也防止水渗入。

● 两侧设计有4根起吊轴，底座表面进行特殊的防腐处理。

● 框架部分为“目”字形和“品”字形结构，分为高压室，变压器室，低压室。

高低压室正面开门，变压器室两侧开门。

● 低压室门及变压器室门上开有通风孔，对应位置装有防尘装置，箱体采用自然通风。

箱体顶盖设计为双层结构，夹层间可通气流，具有良好的隔热作用。

高低压室在其内部设有独立的顶板，变压器室内设有顶部防凝露板。

● 箱体体积小，占地面积小，结构紧凑，造型美观。

现场安装工作量小，安装调试周期短，运行安全可靠，检修方便。

● 高压室、变压器室和低压室均设有自动照明装置。

● 高压室主要配套选用真空负荷开关、SF6负荷开关，加熔断器组合电器的结构，作为保护变压器的主开关。

供电方式可采用终端供电、环网供电或双电源供电等多种形式。

● 低压室元件采用模数化面板式、屏装式安装，也可根据用户要求进行非标设计。

● 配电变压器可根据用户要求配置油浸式低损耗节能型电力变压器或环氧浇注干式变压器。

● 变压器的高压侧到高压开关柜之间的联结采用电缆，电缆的两个端头采用进口全封闭可触摸式肘型电缆头，可以保证运行更安全、可靠。

● 变压器的低压侧到低压配电单元之间的联结既可采用全母线联结，也可选用电缆联结。

● 低压配电单元可根据用户的不同要求进行设计，并可安装自动无功补偿装置。

变压器容量与一、二次电流及高压熔断器、低压主断路器参考选择表额定电压U n1=12KV,U n2=0.4KV 变压器额定容量一次电流I1 二次电流I2 高压熔断器IN 低压主断路器InKVA A A A A50 2.9 72 6.3 10080 4.6 115 10 125100 5.8 144 16 160125 7.2 180 16 250160 9.2 231 16 250200 11.5 290 20 400250 14.4 360 25 400315 18.2 455 31.5 630400 23 576 40 630500 28.9 720 50 800630 36.4 910 63 1250800 46 1164 80 12501000 58 1440 100 1600 注：低压电器设备可装设自动投切的低压无功补偿装置，其补偿容量一般为变压器容量的15%～20%。

预装式箱式变电站(欧式)使用说明书阿斯特尼电气（北京）有限公司⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个箱体几个隔室内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，称为新型的成套变配电装置。

⏹欧式箱变的接线形式a、单台配变形式：两路10KV进线；单台变压器容量一般在80KVA～1250KVA；低压出线柜一般为4～6路。

b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～1250KKVA;低压出线电缆一般为8～12路。

⏹箱变的主要部件：配变变压器、10KV环网型开关柜、低压电容器、低压开关等主要部件组成，安装在金属的箱体内，实现小型化。

⏹欧式箱变的优点：噪音较低；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值守。

⏹欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。

⏹产品型号及含义Y B □□-□/□-□额定容量（kVA)低压侧额定电压（kV)高压侧额定电压（kV)设计序号结构型式变电站预装式⏹使用条件⏹预装式变电站可以在以下使用条件、在额定容量下持续运行。

⏹使用位置：户外⏹海拔高度：≤2000m⏹环境温度：⏹最高气温：40℃⏹最热月平均温度：30℃⏹最高年平均温度：20℃⏹最低气温：-40℃⏹相对湿度⏹在25℃时，空气相对湿度不超过95％，月平均不超过90％。

⏹安装环境⏹安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘，安装场所应无强烈震动冲击；地震引发的地面加速度ag ,水平方向低于3m/s2,垂直方向低于1.5m/s2。

⏹电源电压的波形近似于正弦波。

⏹三相电源电压应大致对称。

⏹除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。

箱变精华知识总结，看完都明白了！箱变箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用 S9 或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为最近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

耒轻允护F可^用箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关•向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用S9或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等;后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。

箱式变电站的原理和结构一、箱变概述：年生产能力：XXX套.1、适用范围◇ YB□-12/0.4型高压/低压预装式变电站系将高低压开关柜和变压器预装于一台可移动的箱体内部，整合为一个完整的配电系统的电气成套设备。

可组成环网供电、终端供电、双电源供电等多种供电方式，并可根据需要实施高低压计量。

适用于三相50Hz的系统，用户电能的输送、转换、分配及监测、控制和保护。

产品符合GB/T17467、DL/T593和IEC1330等标准要求。

2、产品技术特点◇可选择的壳体种类：复合板式、景观式、铁壳式等。

◇配电装置被分隔在相互隔离的隔室：高压室、变压器室和低压室；◇各个隔室可排布为目字型、品字型，并可根据需要定制合适的排布方案；◇配电系统厂内预装，方便运输和安装。

◇具有统一底座，可随负荷中心移动，节省配线投资和电能损耗。

◇配置强迫风冷和照明系统，更可根据需要安装除湿设备。

◇景观式箱体由钢筋混凝土预制，外贴瓷砖，经防腐处理，造型美观，可与环境融为一体。

◇可配置为环网型高供高计、终端型高供高计、环网型高供低计、终端型高供低计等配电方案。

◇经验证的防水、防尘、防腐蚀处理。

二、箱变原理和结构：◇箱变产品是由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室；各个隔室可排布为目字型、品字型；变压器室根据需要配置自动强迫风冷系统，各室均设有自动照明装置，箱体内根据需要安装有防止凝露威胁安全运行的除湿装置。

◇高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能；高、低压开关设备所选元件性能可靠、操作简单维修方便。

变电站外壳壳体采用GG型双面彩钢夹芯隔热板（即复合板）、钢板等，复合板中间夹有阻燃聚苯乙烯泡沫可减少太阳辐射对箱内温度的影响；顶盖下层四周均有圆形对流散热孔，具有自然通风散热功能；底座、顶框采用8#～16#槽钢构成主结构，有足够的强度和钢性；箱体外部无外露可拆卸影响壳体结构的螺栓。

箱变的分类：箱变按外观及材质可分为1：景观式外壳箱变：木条式和石材式2：普通铁壳式箱变3：按用户要求的的外观形式按照结构形式分为：1：组合式变电站（简称美式箱变）2：预装式变电站（简称欧式箱变）美式箱变按油箱结构分为共箱式和分箱式两种欧式箱变采用环网型和终端型两类箱变的安装形式1：品字型和目字型2通风有两种一种是自然通风另一种是强制通风（增添电机加强通风）型号含义YB口口-口/口-口Y 预装式 B 变电站口结构形式口设计序号口高压侧额定电压口低压侧额定电压口额定容量高压部分组成1：高压进线柜2：高压出线柜3：高压环网柜4：高压计量柜高压部分主要元器件1：带电显示器DXN2：电磁锁3：高压避雷器FV4：高压负荷开关QF5：高压熔断器6：高压接地闸刀7：高压计量柜有电流互感器TA 电压互感器PT 熔断器变压器变压器可装各种型号的油变干变低压部分组成1：低压进线柜2：低压出线柜3：低压补偿柜低压补偿柜的组成1：电流表A 功率因数表COS2：功率控制器PK3：万能转换开关4：电容工作指示灯5：隔离开关QS6：电流互感器TA7：小型断路器QF8：切换电容控制器KM9：电容器C10：避雷器FV低压进线柜的组成1：三个电流表A2：一个电压表V3：一个万能转换开关（测量电压用）4：一个温控仪WK5：合闸按钮，分闸按钮6：合闸指示灯，分闸指示灯7：隔离开关QS8：断路器QF：电流互感器TA等元件组成低压出线柜的组成1：低压柜可以有多路出线每组出线有：一个电流表一个塑壳断路器一个电流互感器。

7.2—40.5KV预装箱式变电站详细介绍7.2—40.5KV预装箱式变电站概述预装箱式变电站（亦称组合式变电站，简称厢变）是一种把高压开关设备、配电变压器和低压配电装安一定的接线方式组成一体的工厂预制型户内外紧凑式配电设备。

即将高压引入，变压器降压。

低压配电等功能有机的组合在一起。

具有成套性强、体积小、占地少、提高供电质量、减少损耗、送电周期短、选纸灵活、对环境适应性强、安装使用方便运行安全可靠、投资少见效快及外型美观、适应优化环境等一系列特点。

实现了遥测、通信、遥调、从而实现少人值守或无人值守。

用途箱式变电站用途很广。

可安装在人行道旁、绿化区、道路交叉口、生活小区、工业园区、生产场地、商业中心、高层建筑、农村灌溉、矿山、油田、高速公路等处。

也可作成移动式变电站，适用于流动作业的场所。

目前，德国、日本、美国、英国等工业发达国家，箱变用量很大，在中压变电站中箱变占 90 ％。

使用条件箱式变电站适用于下列环境条件：•海拔不超过 1000m （如果超过需要可在订货合同中说明）•环境温度：最高气温＋40 ℃ ，最低气温－30℃ ，最高日平均气温＋30℃, 最高年平均气温+20℃.•户外风压不超过 700pa （或 35m/s ）•相对湿度：日平均值不大于 95 ％，月平均值不大于 90%•安装在无火灾危险、严重污秽、化学腐蚀及剧烈振动的场所技术标准GB/T17467/1998 《高压 / 低压预装式变电站》DL/T537-2002 《高压 / 低压预装箱式变电站选用导则》主要特点：箱式有高压室、变压器室、低压室组成，成“目”字形排列或“品”字分割两种结构。

带操作走廊或不带操作走廊两种形式，顶部哟平顶室、起脊式。

供电方式有：环网供电、终端供电、双进线供电（含双进线内、外侨供电），且三种供电方式互换性极好。

进线方式一般可采用电缆或架空线。

高压室采用完善可靠的紧凑型元件如 SF6 断路器、真空断路器、负荷开关等。

什么是箱变？箱变知识大全箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内。

箱式变电站，又叫预装式变电所或预装式变电站。

是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

欧式箱变的高压室一般是由高压负荷开关、高压熔断器和避雷器等组成的，可以进行停送电操作并且有过负荷和短路保护。

低压室由低压空气开关、电流互感器、电流表、电压表等组成的。

变压器一般采用S9或干式的等。

箱体有两种构成方式，即“目”字形布置和“品”字形布置。

“目”字形布置的高低压室较宽，便于实现环网或双电源接线的环网供电方案。

美式箱式组合变压器，其结构分为前后两部分，前部为接线柜，接线柜内包括高低压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内。

箱体采用全密封结构。

一体化箱变为较近国内厂家研制，应用还不广泛，为双层结构，高、低压室置于变压器室上面欧式、美式和一体化式箱变各有优缺点，欧式箱变的体积较大，高低压开关和变压器都设于一个大壳体内，散热条件差，需装机械排风装置。
