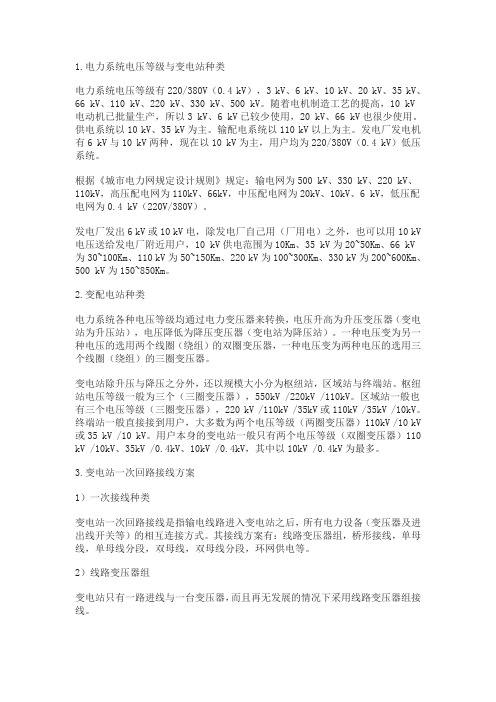

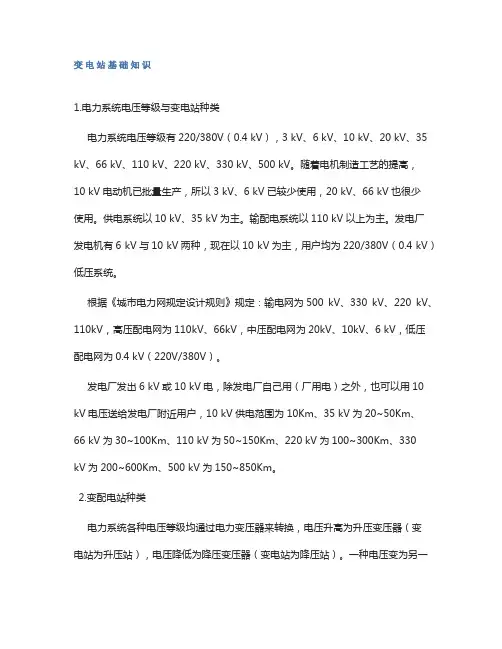

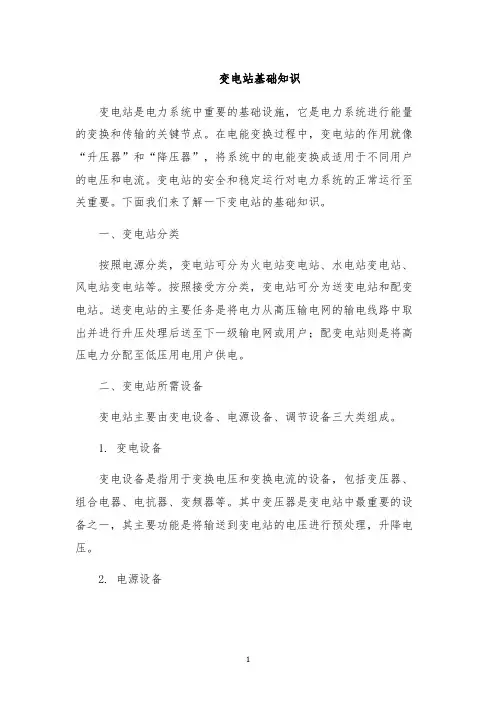

变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV 电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。

一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。

区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。

终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV或35 kV /10 kV。

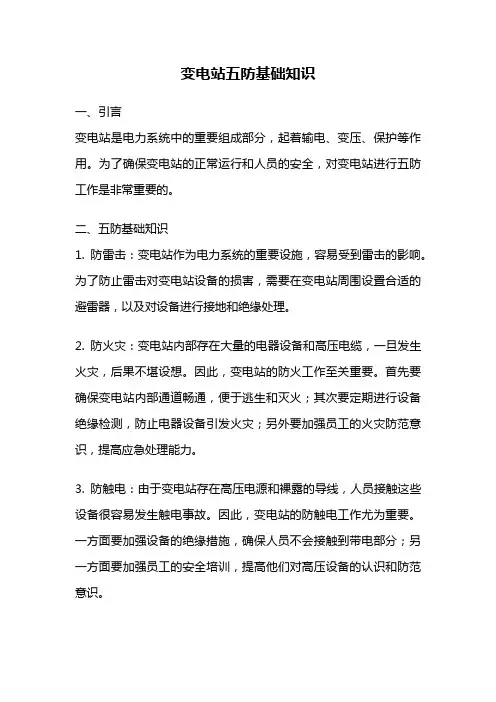

变电站五防基础知识一、引言变电站是电力系统中的重要组成部分，起着输电、变压、保护等作用。

为了确保变电站的正常运行和人员的安全，对变电站进行五防工作是非常重要的。

二、五防基础知识1. 防雷击：变电站作为电力系统的重要设施，容易受到雷击的影响。

为了防止雷击对变电站设备的损害，需要在变电站周围设置合适的避雷器，以及对设备进行接地和绝缘处理。

2. 防火灾：变电站内部存在大量的电器设备和高压电缆，一旦发生火灾，后果不堪设想。

因此，变电站的防火工作至关重要。

首先要确保变电站内部通道畅通，便于逃生和灭火；其次要定期进行设备绝缘检测，防止电器设备引发火灾；另外要加强员工的火灾防范意识，提高应急处理能力。

3. 防触电：由于变电站存在高压电源和裸露的导线，人员接触这些设备很容易发生触电事故。

因此，变电站的防触电工作尤为重要。

一方面要加强设备的绝缘措施，确保人员不会接触到带电部分；另一方面要加强员工的安全培训，提高他们对高压设备的认识和防范意识。

4. 防爆炸：变电站内部存在大量的油池、气体和化学物品，一旦发生爆炸，后果将不堪设想。

因此，变电站的防爆炸工作至关重要。

首先要加强设备的通风和排气系统，确保气体不会积聚；其次要定期检测和更换设备中的油池，防止油池泄漏引发火灾和爆炸；另外要加强员工的防爆炸培训，提高他们的安全意识。

5. 防盗抢：变电站内部存在大量的贵重设备和电缆，一旦发生盗抢事件，将对供电系统产生严重影响。

因此，变电站的防盗抢工作至关重要。

首先要加强对变电站周围的安全防护措施，如安装围墙、报警系统等；其次要加强对设备的监控和巡查，及时发现异常情况；另外要加强员工的安全意识，提高他们对盗抢事件的防范能力。

三、结论变电站作为电力系统中的重要设施，需要进行五防工作，以确保其正常运行和人员的安全。

防雷击、防火灾、防触电、防爆炸和防盗抢是变电站五防工作的基础知识。

通过加强设备的绝缘处理、加强员工的安全培训和加强设备的监控巡查，可以有效预防和减少变电站事故的发生，确保供电系统的稳定运行。

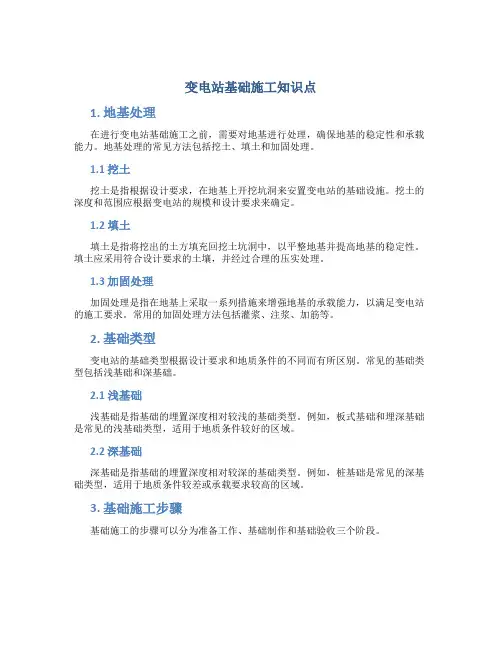

变电站基础施工知识点1. 地基处理在进行变电站基础施工之前，需要对地基进行处理，确保地基的稳定性和承载能力。

地基处理的常见方法包括挖土、填土和加固处理。

1.1 挖土挖土是指根据设计要求，在地基上开挖坑洞来安置变电站的基础设施。

挖土的深度和范围应根据变电站的规模和设计要求来确定。

1.2 填土填土是指将挖出的土方填充回挖土坑洞中，以平整地基并提高地基的稳定性。

填土应采用符合设计要求的土壤，并经过合理的压实处理。

1.3 加固处理加固处理是指在地基上采取一系列措施来增强地基的承载能力，以满足变电站的施工要求。

常用的加固处理方法包括灌浆、注浆、加筋等。

2. 基础类型变电站的基础类型根据设计要求和地质条件的不同而有所区别。

常见的基础类型包括浅基础和深基础。

2.1 浅基础浅基础是指基础的埋置深度相对较浅的基础类型。

例如，板式基础和埋深基础是常见的浅基础类型，适用于地质条件较好的区域。

2.2 深基础深基础是指基础的埋置深度相对较深的基础类型。

例如，桩基础是常见的深基础类型，适用于地质条件较差或承载要求较高的区域。

3. 基础施工步骤基础施工的步骤可以分为准备工作、基础制作和基础验收三个阶段。

3.1 准备工作准备工作包括施工方案的制定、施工材料的准备、施工现场的布置等。

在这个阶段，需要对地基进行勘测，确定基础的尺寸和形状，并准备好所需的施工材料和设备。

3.2 基础制作基础制作是指根据设计要求和施工方案，在现场进行基础的具体施工工作。

具体步骤包括地基处理、基础浇筑、加固处理等。

在施工过程中，需严格按照设计要求和施工规范进行操作，确保基础的质量和稳定性。

3.3 基础验收基础验收是指在基础施工完成后，进行相关检测和验收工作，确保基础的质量和安全性。

常见的验收项目包括基础尺寸、强度、平整度等。

根据验收结果，可以进行必要的修复和改进措施。

4. 安全注意事项在进行变电站基础施工时，需要注意以下安全事项：4.1 安全防护施工现场应设置必要的安全警示标志，遵守施工现场安全规范，确保施工人员的人身安全。

1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV 电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV 电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV 为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。

一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。

区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。

终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV 或35 kV /10 kV。

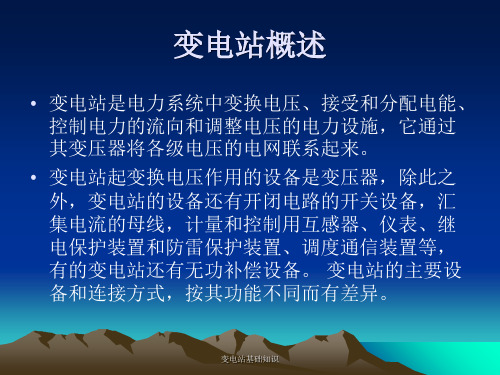

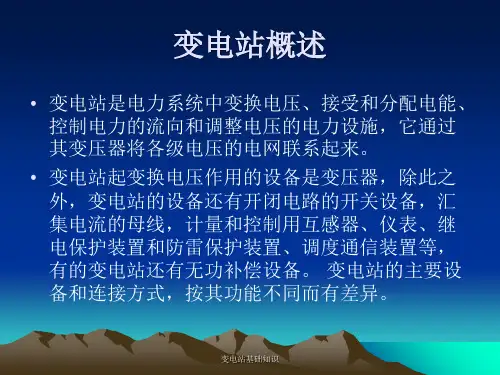

变电站基本知识变电站是电力系统中非常重要的一种设备，其主要作用是将输送的高压电能转换为适合使用的低压电能。

一个完整的电力系统中，变电站的重要性不可低估。

所以，了解变电站的基本知识对于电力系统的运行、管理和维护都是非常必要的。

下面，我们就一起来探讨变电站的基本知识。

一、变电站的概述变电站通常包括高压变电设备、中压变电设备、低压变电设备、控制和保护装置、通信装置以及辅助设备，其中各设备之间相互连接构成一个完整的变电站。

变电站的功能主要可以分为两个方面：一是将输送的高压电变换成低压电，以供使用；二是根据电力系统运行情况，对电能进行监控和控制，以确保电力系统的稳定和安全。

二、变电站的类别根据变电站所处的位置和作用，可以将其分为不同的类别。

1. 输电变电站：输电变电站主要是用来完成输电线路与配电网之间的电能转换，其额定电压一般在220kV以上。

2. 配电变电站：配电变电站主要用于将输送来的高压电转换为低电压电，以供不同用户使用。

它们通常位于城市内部或者近郊的地区，其额定电压通常在10kV或者以下。

3. 换流站：换流站主要用于实现直流输电，它们一般有大功率的输电变压器，电容器和谐振电抗器等设备。

三、变电站的组成变电站由多个不同类型的设备构成，常见的设备有：1. 输电变压器：输电变电站的主要设备是输电变压器，它负责将输送来的高压电转换为合适的低压电，以供配电网和消费者使用。

2. 低压配电盘：低压配电盘用于将输送来的低压电能从主线路分配给不同用户，并对其进行控制和保护。

3. 接地和保护设备：接地和保护设备主要包括接地开关、保护继电器、断路器等，它们的作用是监测电力系统的运行情况，对各种故障进行及时的处理。

4. 控制设备：控制设备包括PLC，远动控制设备等，它们的作用是对电力系统进行监控和控制，以确保其稳定运行。

5. 通信设备：通信设备主要作为变电站和外部的联系方式，包括电话线路，光纤通信设备和无线通信设备等。

四、变电站的运行和维护变电站的运行和维护是确保其正常运行和长期使用的必要条件。

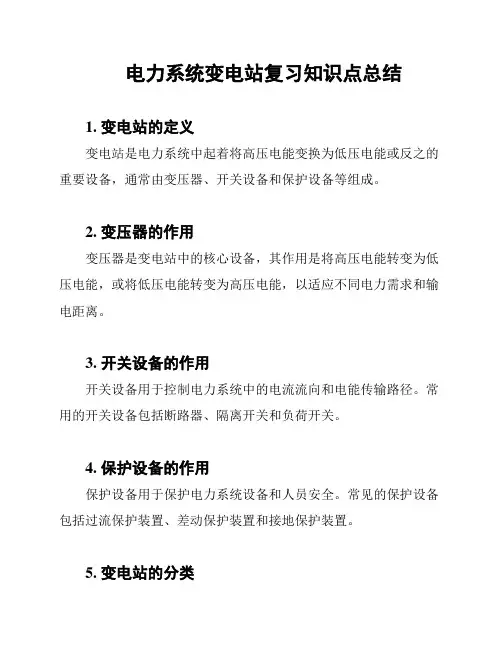

电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备，通常由变压器、开关设备和保护设备等组成。

2. 变压器的作用
变压器是变电站中的核心设备，其作用是将高压电能转变为低压电能，或将低压电能转变为高压电能，以适应不同电力需求和输电距离。

3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。

常用的开关设备包括断路器、隔离开关和负荷开关。

4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。

常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。

5. 变电站的分类
根据用途和规模的不同，变电站可以分为变电所、变电站和变
电工区。

变电站也可以按照电源形式分类，如输电、发电和配电变
电站。

6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。

运行管理的好坏直接影响到电力系统的安全运行和可靠供电。

以上是对电力系统变电站复知识点的简要总结，希望对你的复
有所帮助。

如需更加详细的内容，请参考相关教材或资料。

> 注意：本文档内容仅供参考，如有不准确之处，请以可靠资
料为准。

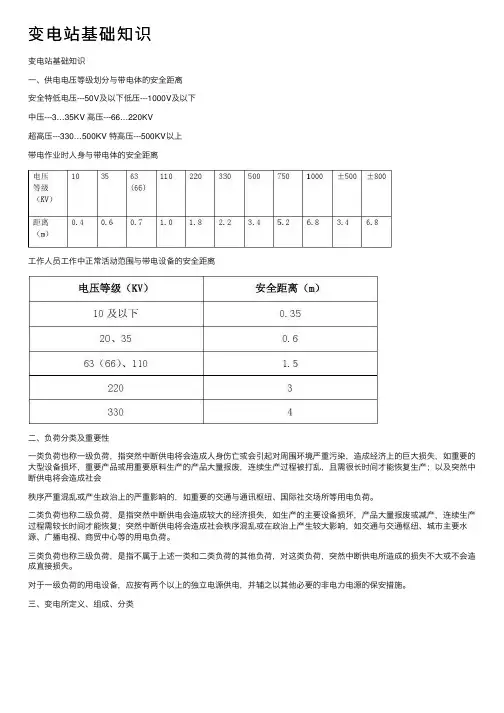

变电站基础知识变电站基础知识⼀、供电电压等级划分与带电体的安全距离安全特低电压---50V及以下低压---1000V及以下中压---3…35KV ⾼压---66…220KV超⾼压---330…500KV 特⾼压---500KV以上带电作业时⼈⾝与带电体的安全距离⼯作⼈员⼯作中正常活动范围与带电设备的安全距离⼆、负荷分类及重要性⼀类负荷也称⼀级负荷，指突然中断供电将会造成⼈⾝伤亡或会引起对周围环境严重污染，造成经济上的巨⼤损失，如重要的⼤型设备损坏，重要产品或⽤重要原料⽣产的产品⼤量报废，连续⽣产过程被打乱，且需很长时间才能恢复⽣产；以及突然中断供电将会造成社会秩序严重混乱或产⽣政治上的严重影响的，如重要的交通与通讯枢纽、国际社交场所等⽤电负荷。

⼆类负荷也称⼆级负荷，是指突然中断供电会造成较⼤的经济损失，如⽣产的主要设备损坏，产品⼤量报废或减产，连续⽣产过程需较长时间才能恢复；突然中断供电将会造成社会秩序混乱或在政治上产⽣较⼤影响，如交通与交通枢纽、城市主要⽔源、⼴播电视、商贸中⼼等的⽤电负荷。

三类负荷也称三级负荷，是指不属于上述⼀类和⼆类负荷的其他负荷，对这类负荷，突然中断供电所造成的损失不⼤或不会造成直接损失。

对于⼀级负荷的⽤电设备，应按有两个以上的独⽴电源供电，并辅之以其他必要的⾮电⼒电源的保安措施。

三、变电所定义、组成、分类变电所是联结电⼒系统的中间环节，⽤以汇集电源、升降电压和分配电⼒，通常由⾼低压配电装置、主变压器、主控制室和相应的设施以及辅助⽣产建筑物等组成。

根据其在系统中的位置、性质、作⽤及控制⽅式等，可分为升压变电所、降压变电所、枢纽变电所、地区变电所、终端变电所，有⼈值班变电所和⽆⼈值班变电所。

四、电⽓设备概述变换设备指按系统⼯作要求来改变电压或电流的设备，例如电⼒变压器、电压互感器、电流互感器及变流设备等。

控制设备指按系统⼯作要求来控制电路通断的设备，例如各种⾼低压开关。

保护设备指⽤来对系统进⾏过电流和过电压保护的设备，例如⾼低压熔断器和避雷器⽆功补偿设备指⽤来补偿系统中的⽆功功率、提⾼功率因数的设备，例如并联电容器。
