中考物理试题调研63(右手螺旋定则的应用)

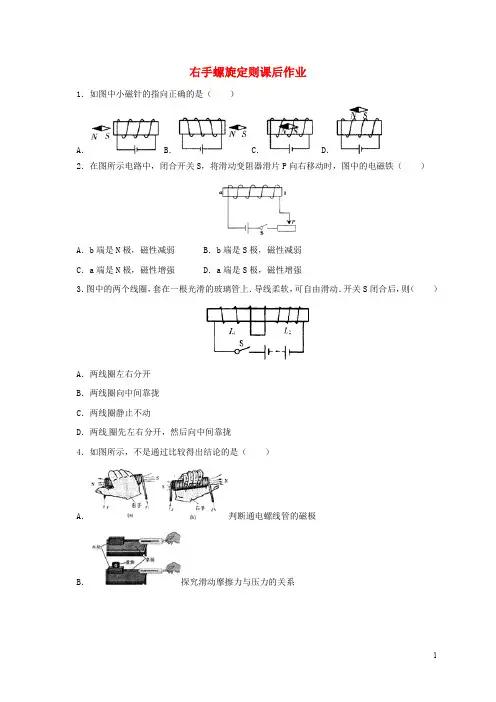

右手螺旋定则课后作业1．如图中小磁针的指向正确的是（）A． B． C．D．2．在图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁（）A．b端是N极，磁性减弱 B．b端是S极，磁性减弱C．a端是N极，磁性增强 D．a端是S极，磁性增强3．图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（）A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢4．如图所示，不是通过比较得出结论的是（）A．判断通电螺线管的磁极B．探究滑动摩擦力与压力的关系C．探究两种电荷的相互作用D．探究重力势能与哪些因素有关5．法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明（）A．电磁铁的左端为N极B．流过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值与磁场的强弱没有关系6．（1）根据如图1所示的电流方向，判断并标出通电螺线管的两极．（2）如图2，请将三孔插座连接在家庭电路中．右手螺旋定则参考答案1．解：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A正确；B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故B正确；C、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；则内部磁感线向左，所以小磁针的左端是N极，右端是S极，故C正确；D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应该是S极，右端是N极，故D错．故选ABC．2．解：（1）由于电源的右端为正极，左端为负极，所以电磁铁中电流方向是从右端流入、左端流出．结合线圈绕向利用安培定则可以确定电磁铁的右（b）端为N极，左（a）端为S极．（2）当滑片P向右滑动时，滑动变阻器接入电路的阻值增大，电路中的电流减小．在线圈匝数和铁芯不变的情况下，电磁铁的磁性减弱．故选A．3．解：根据安培定则判断，L线圈的左端为S极，右端为N极，P线圈的左端也是N极，右端也是S极，也就是说，中间靠近的位置，两线圈的极性相同，因为同名磁极互相排斥，则这两个线圈相互排斥而左右分开．故选：A．4．解：A、通电螺线管的磁极与电流的关系，可以应用安培定则直接判断，不是比较得出．符合题意；B、滑动摩擦力的大小与压力和接触面的粗糙程度有关，研究压力对摩擦力的影响时，保持粗糙程度相同，压力不同，比较两种情况下拉力的大小，得到摩擦力与压力的关系，通过比较得出结论．不符合题意；C、同种电荷相互排斥，异种电荷相互吸引，带电的玻璃棒和橡胶棒分别靠近带电的玻璃板，看到的现象不同，可以说明电荷之间的相互作用．不符合题意．D、为了探究重力势能与质量的关系，实验中采用质量不同的小球，从同一高度由静止滚下，通过比较可以得到结论，物体的质量越大，高度越高，具有的重力势能越大，不符合题意；故选A．5．解：A、利用安培定则判断电磁铁的左端为N极、右端为S极．A正确．B、在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，右侧电路电流变小．故B 错误．C、通电螺线管的磁性减弱时，右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而变大，故C正确．D、由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D错误；故选AC．6．解：（1）用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N 极，右端是S极．答案如图：（2）为了安全，开关接在火线上，三孔插座中上孔接地线，左孔接零线，右孔接火线，如下图：。

一、右手螺旋定则物理量有标量与矢量之分，而两矢量的乘积运算又有两种形式：标积（点乘）和矢积（叉乘）．假设有三个矢量Ａ、Ｂ、Ｃ，若Ｃ＝Ａ×Ｂ，则Ａ、Ｂ、Ｃ三个矢量的方向关系就可以根据右手螺旋定则来确定：右手四指由矢量Ａ的方向，并沿小于180°角向矢量Ｂ的方向弯曲（环绕），则伸直的大拇指所指的方向就是矢量Ｃ的方向，如图1所示．图1二、右手螺旋定则在高中物理中的应用1．力矩的方向当作用在物体上的力使物体发生定轴转动时，可以用力矩来表示力对物体的转动效果．高中教材中对力矩的方向是这样规定的：面向物体观察，使物体逆时针转动的力矩为正，使物体顺时针转动的力矩为负．在教学中，教师也通常将力矩分为顺时针与逆时针两种，然而，顺、逆时针只是力矩对物体所产生的转动效果，力矩本身的方向并非为顺、逆时针．如图2（ａ）所示，力Ｆ１、Ｆ２作用在杠杆上，杆的转动轴O垂直纸面，Ｌ１、Ｌ２分别是力Ｆ１、Ｆ２对转轴的力臂．根据力矩的定义Ｍ＝Ｌ×Ｆ，可以看出力臂Ｌ、力Ｆ和力矩Ｍ的方向组成了右手螺旋系统，由右手螺旋定则可以分别确定力矩Ｍ１、Ｍ２的方向：力Ｆ１对转轴产生的力矩Ｍ１使杠杆逆时针转动，右手四指由Ｌ１沿小于180°角转向Ｆ１，则伸直的大拇指所指的方向就是力矩Ｍ１的方向，即力矩Ｍ１垂直纸面沿ｚ轴正方向，Ｍ１为正值，如图2（ｂ）所示．图2力Ｆ２产生的力矩Ｍ２使杠杆顺时针转动，右手四指由Ｌ２转向Ｆ２，Ｍ２垂直纸面沿ｚ轴负方向，Ｍ２为负值，如图2（ｃ）所示．。

初三物理右手螺旋定则的使用
1.在图所示的通电螺线管中，电流方向与螺线管南北极标注正确的是（）
A、
B、C、
D、
2.如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。

3.请标出下图中通电螺线管附近小磁针的N、S极。

4.通电螺线管上方的小磁针静止时的指向如图所示。

A端是电源的极，c端为通电螺线管的极。

5.根据上图中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。

6.在图中虚线上标出通电螺线管周围磁感线的方向。

7.如图所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。

8.如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。

请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。

9.请根据图中磁感线指向，左端为电源的负极，在图中的左端括号内标出电磁铁的磁极（N 或S），并在图中画出电磁铁上的绕线。

10.如图所示，闭合开关，小磁针静止时N极指向通电螺线管的b端。

则通电螺线管的N极是端；在滑动变阻器的滑片向右移动过程中，通电螺线管对小磁针的磁力逐
渐。

一、右手螺旋定则判定二、电磁继电器1.接电路，要求开关闭合后绿灯亮，开关断开后红灯亮。

并简要的写出它的工作原理。

2.红灯绿灯220V3.今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥—新光大桥。

她将成为广州城市中轴线的标志性建筑之一。

小明想，目前造成高速公路路面结构损坏严重的一个重要因素是车辆超重超载。

因此限制超重车辆的行驶，对确保新光大桥结构安全有着重要意义。

小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为新光大桥设计一个车辆超重的报警装置。

当车辆超重时，信号灯就发光。

请你在图6中为他连接好电路。

4.请连接图中的工作电路部分,使控制电路上S断开时甲灯亮，S合上时乙灯亮。

5.自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．三、家庭电路作图将图中的开关、螺丝口灯泡、插座接入家庭电路。

要求开关控制灯泡。

3.图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压．根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开．请将图的“光控开关”、“声控开关”，灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．。
