中考物理试题调研106(与压强有关的图像题)

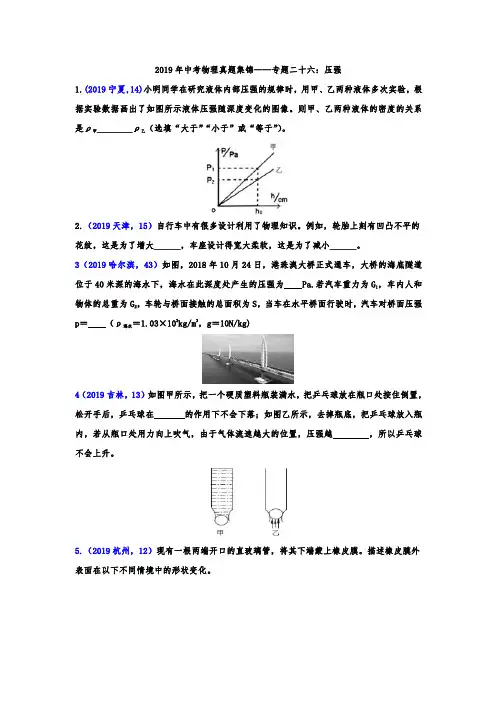

2019年中考物理真题集锦——专题二十六：压强1.(2019宁夏,14)小明同学在研究液体内部压强的规律时，用甲、乙两种液体多次实验，根据实验数据画出了如图所示液体压强随深度变化的图像。

则甲、乙两种液体的密度的关系是ρ甲________ρ乙（选填“大于”“小于”或“等于”）。

2.（2019天津，15）自行车中有很多设计利用了物理知识。

例如，轮胎上刻有凹凸不平的花纹，这是为了增大______，车座设计得宽大柔软，这是为了减小______。

3（2019哈尔滨，43）如图，2018年10月24日，港珠澳大桥正式通车，大桥的海底隧道位于40米深的海水下，海水在此深度处产生的压强为Pa.若汽车重力为G1，车内人和物体的总重为G2，车轮与桥面接触的总面积为S，当车在水平桥面行驶时，汽车对桥面压强p＝（ρ海水＝1.03×103kg/m3，g＝10N/kg)5.（2019杭州，12）现有一根两端开口的直玻璃管，将其下端蒙上橡皮膜。

描述橡皮膜外表面在以下不同情境中的形状变化。

（1）向管内缓缓注水，观察到橡皮膜向外凸，随着加人的水量增多，橡皮膜向外凸的程度会________（选填“变大”“变小”或“不变”）（2）将注人水后的玻璃管放入装有水的水植中，慢慢向下移动到如图所示的位置，橡皮膜向外凸的程度会________（选填“变大”“变小”或“不变”）。

（3）当玻璃管移动到管内液面和水槽液面恰好相平时，橡皮膜的形状是________填“凸面”“凹面”或“平面”），试说明理由________________________________________。

6.（2019齐齐哈尔，23）如图所示是探究电流通过导体产生热量与电阻关系的装置。

通电前，两侧U形管中水面相平，深度均为8cm，则8cm深水柱产生的压强为Pa．通产生的热量为J。

电后，当电路中电流为0.8A时，通电时间50s，电阻R27.(2019宁夏,18)无人驾驶飞机简称“无人机”。

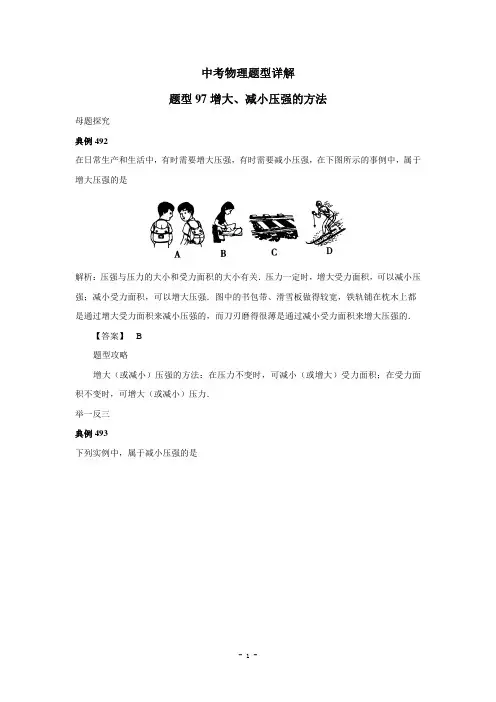

中考物理题型详解题型97增大、减小压强的方法母题探究典例492在日常生产和生活中，有时需要增大压强，有时需要减小压强，在下图所示的事例中，属于增大压强的是解析：压强与压力的大小和受力面积的大小有关．压力一定时，增大受力面积，可以减小压强；减小受力面积，可以增大压强．图中的书包带、滑雪板做得较宽，铁轨铺在枕木上都是通过增大受力面积来减小压强的，而刀刃磨得很薄是通过减小受力面积来增大压强的．【答案】 B题型攻略增大（或减小）压强的方法：在压力不变时，可减小（或增大）受力面积；在受力面积不变时，可增大（或减小）压力．举一反三典例493下列实例中，属于减小压强的是解析：书包带做得较宽，增大了书包与身体的接触面积，从而减小了书包对人体的压强，背起来更舒服些；冰刀与冰接触面很小、吸管一端很尖、图钉尖的面积很小，这三个实例都是通过减小受力面积来增大压强的．【答案】 B典例494两个体重相同的同学走过烂泥地时的情景如图所示，图中情景表明【答案】压力的作用效果与受力面积有关（或压力相同时，受力面积越大，压力作用效果越弱）典例495盲道是为盲人提供行路方便和安全的道路设施，一般由两种砖铺成，一种是条形引导砖，引导盲人放心前行，称为行进盲道；一种是带有圆点的提示砖，提示盲人前面有障碍，该转弯或上、下坡了，称为提示盲道．砖上的条形或圆点高出地面l cm，当盲人走在上面时A．增大了脚底的压力，使脚底产生感觉B．增大了脚底的压强，使脚底产生感觉、C．减小了脚底的压力，使脚底产生感觉，D．减小了脚底的压强，使脚底产生感觉解析：人走在盲道上，人的重力是一定的，故人对盲道的压力不变，但由于盲道上的突起减小了受力面积，增大了对脚底的压强，所以脚底产生感觉．【答案】B。

中考物理压强常见题型及答题技巧及练习题(含答案)一、压强1．如图所示，A 、B 、C 是三个圆柱形容器，分别装有水或酒精（ρ酒精＜ρ水），A 、C 两容器中液体深度相同，B 、C 两容器的底面积相同．三个容器底部所受的液体压强分别为p A 、p B 、p C ，则下列判断正确的是A ．p A ＞pB ＞pC B ．p C ＜p A =p B C ．p B ＞p A =p CD ．p C ＜p A ＜p B 【答案】D 【解析】 【详解】液体压强与液体密度及液体深度有关，液体压强公式p=ρgh ，A 、C 两容器中液体深度相同，A 容器中装有水，C 容器内装有酒精，又ρ酒精＜ρ水，故p C ＜p A ；A 、B 两容器都装水，但容器B 内的水比容器A 内的水深度较深，可得p A ＜p B ．综上所述三个容器底部所受的液体压强大小关系为p C ＜p A ＜p B ；故答案选D ．2．有甲、乙两个完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，甲、乙容器内装有质量不相等的同种液体，且两容器内液体的液面相平，如图所示。

两容器底部受到液体的压强分别为p 1和p 2，容器底面受到液体的压力分别为F 甲和F 乙。

则下列判断正确的是A ．p 1＜p 2 F 甲＝F 乙B ．p 1＝p 2 F 甲＞F 乙C ．p 1＝p 2 F 甲＜F 乙D ．p 1＞p 2 F 甲＝F 乙【答案】B 【解析】 【详解】根据液体压强P gh ρ=液得同种液体同一深度的压强相等，再根据F Ps =得当压强一样时，受力面积越小压力越小，故选B 。

3．如图为意大利物理学家伽利略制造的世界上第一支温度计，它是长颈玻璃瓶倒插在液体槽里构成的．当外界温度改变时，可由玻璃管中的液面高低来标记温度．那么下列说法中正确的是A．当外界温度升高时，玻璃管中的液面升高B．它是利用温度影响液体蒸发的快慢制成的C．它是利用液体热胀冷缩的性质制成的D．它是利用气体热胀冷缩的性质制成的【答案】D【解析】【详解】当外界温度升高时，玻璃球内气体膨胀，使玻璃管中水位降低；反之，温度较低时，玻璃球内气体收缩，玻璃管中的水位就会上升，故A错误；玻璃瓶内密封着一定质量的空气，因此它是利用空气的热胀冷缩制成的，故BC错误，D 正确．故选D．4．同一个小球，先后放入四个盛有不同液体的容器中，静止时的位置如图所示．四个容器中的液面到容器底面的距离相等，则容器底面受到液体压强最大的是（）A．B．C．D．【答案】A【解析】试题分析：同一个小球重力不变，漂浮或悬浮时，重力等于浮力，ABC中小球所受的浮力大小相等，A中球排开的液体最少，所以可知A液体的密度大于BC；D中球沉入水底，说明球的密度大于液体的密度；故可知，四种液体中A液体的密度是最大的，由于四个容器中液面是相平的，所以密度最大的A容器底部所受到的压强最大，故应选A．【考点定位】压强和浮力5．如图所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（S A＜S B），液体对容器底部的压强相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是A．甲球的质量小于乙球的质量B．甲球的质量大于乙球的质量C．甲球的体积小于乙球的体积D．甲球的体积大于乙球的体积【答案】D【解析】【详解】A.B液体对容器底部的压强相等,说明容器原来液面等高，浸入球后对各自容器底部的压力相等F=PS=，则甲液体增加的深度大于乙液体增加的深度，即最后甲乙液体的总体积相同，说明甲增加的体积>乙增加的体积,即甲球体积大．所以选D.6．如图所示，图钉尖的面积是10-7m2，图钉帽的面积是10-4m2，墙壁表面能承受的最大压强是4×106Pa。

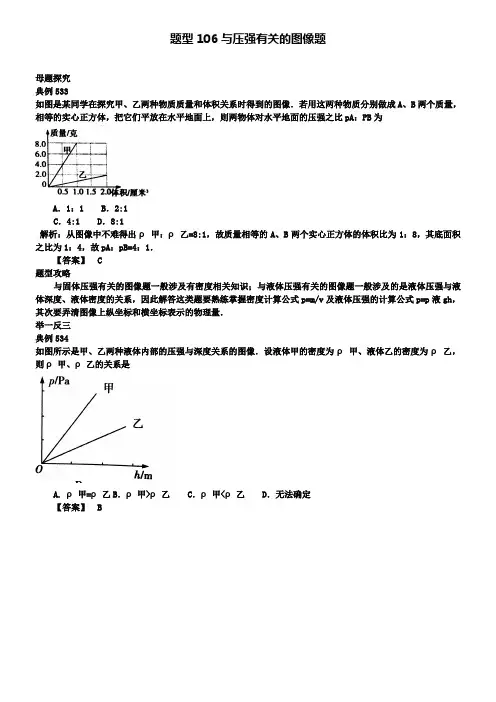

题型106与压强有关的图像题母题探究典例533如图是某同学在探究甲、乙两种物质质量和体积关系时得到的图像．若用这两种物质分别做成A、B两个质量，相等的实心正方体，把它们平放在水平地面上，则两物体对水平地面的压强之比pA：PB为A．1：1 B．2:1C．4:1 D．8:1解析：从图像中不难得出ρ甲：ρ乙=8:1，故质量相等的A、B两个实心正方体的体积比为1：8，其底面积之比为1：4，故pA：pB=4：1．【答案】 C题型攻略与固体压强有关的图像题一般涉及有密度相关知识；与液体压强有关的图像题一般涉及的是液体压强与液体深度、液体密度的关系，因此解答这类题要熟练掌握密度计算公式p=m/v及液体压强的计算公式p=p液gh，其次要弄清图像上纵坐标和横坐标表示的物理量．举一反三典例534如图所示是甲、乙两种液体内部的压强与深度关系的图像．设液体甲的密度为ρ甲、液体乙的密度为ρ乙，则ρ甲、ρ乙的关系是A. ρ甲=ρ乙B．ρ甲>ρ乙 C．ρ甲<ρ乙 D．无法确定【答案】 B2019-2020学年物理中考模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题1．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流 D．电流表测通过L2的电流2．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来。

中考物理《压强》专项练习题(附答案)一、单选题1．边长为10cm，密度为0.6×103kg/m3的一个正方体物块放在水平面上，物块对水平面的压强是（g取10N／kg）（）A．450Pa B．550Pa C．600Pa D．700Pa2．下列关于压强的说法中，正确的是（）A．给自行车轮胎加气，胎内气体压强变小B．往装水的杯子中加盐，杯底受到的压强不变C．向桌上的空杯加水，杯子对桌面的压强变大D．人在站立时抬起一只脚后，人对地面的压强变小3．如图所示，从a管向细管b的上方用力吹气，则（）A．水不动B．水将沿细管b上升C．细管b内水面下降D．大量气泡从细管下端喷出4．在装有液体的甲、乙两烧杯中，同时放入两个完全相同的物体，如下图所示，当物体静止后两烧杯内液面恰好相平。

若液体对甲、乙两烧杯底部压强分别是p甲、p乙，液体对两物体的浮力分别是F甲、F乙，则下面判断正确的是()A．p甲＞p乙，F甲＝F乙B．p甲＝p乙，F甲＞F乙C．p甲＝p乙，F甲＜F乙D．p甲＜p乙，F甲＝F乙5．有关下列现象的描述，不正确的是（）A．液体压强计是连通器B．扫地的笤帚是费力杠杆C．纸片能托住水说明有大气压的存在D．飞机升力是由于机翼上表面的空气流速大，压强小形成的6．茶壶是生活中常用的器具，下列有关茶壶的说法错误．．的是（）A．茶壶的壶身和壶嘴是一个连通器B．壶盖上留有一个小孔便于观察壶内水的多少C．以O为支点提壶把向杯中倒水时，它相当于一个省力杠杆D ．壶内的水对壶底的压力小于水自身的重力7．一个初中生双脚站立在水平地面上，他对地面的压强最接近于（ ）A ．102PaB ．103PaC ．104PaD ．105Pa8．为了测定水流速度的大小，小博设计了以下四种电路，图中机翼状探头、连杆和滑动变阻器的滑片P 相连，可上下移动，且河水流速为零时，滑片P 位于滑动变阻器最下端。

现要求：闭合开关S ，当水流速度改变，电路中电压表示数U 与水流速度v 的关系如图所示。

一、单选题1．沙滩上留有大人和小孩深浅相同大小不同的两对脚印，如图所示，则下列说法中正确的是A．大人对沙滩的压力大，压强大B．小孩对沙滩的压力小，压强小C．两个人对沙滩的压力相同D．两个人对沙滩的压强相同2．下列说法不正确的是A．船闸是利用连通器原理工作的B．海洋比陆地昼夜温差小是因为水的比热容大的缘故C．人在高山上呼吸困难是因为高山上气压比山下气压高D．并行的船不能靠得太近是因为流体中流速越大的位置压强越小3．如图所示，盛有水的容器静止在水平桌面上。

容器重1N，容器中的水重7N，顶部和底部的面积均为100cm2，顶部到底部的高度h2=6cm，侧壁上有一开口弯管，弯管内的水面高度h1=8cm；水的密度为1.0×103kg/m3，g取10N/kg。

下列选项中正确的是A．水对容器顶部的压强为200PaB．水对容器底部的压强为600PaC．水对容器底部的压力为7ND．容器对桌面的压力为9N4．如图所示，A，B为完全相同的两个容器，分别盛有7cm，5cm深的水，A，B之间用导管连接．若将阀门K打开后A．水从容器A内向B流动B．当水不流动时，A，B两容器底所受压强之比为1，1C．当水不流动时，A中液面高于B中液面D．当水不流动时，A，B两容器中液面相平，所以A，B容器底的深度均为6cm5．图中，A、B、C三个完全相同的杯子盛有不同体积的水，现将三个质量相同、材料不同的实心金属球甲、乙、丙分别浸没在A、B、C三个杯子的水中(水均未溢出)，且各杯中的水面达到同一高度。

下列关于甲、乙、丙对杯子底部压力的大小的判断正确的是A．甲最大B．乙最大C．丙最大D．无法判断6．有甲、乙两个完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，甲、乙容器内装有质量相等的不同液体，且两容器内液体的深度相同，如图所示。

两容器底部受到液体的压强分别为p1和p2，桌面受到甲、乙两容器的压力分别为F甲和F乙。

则下列判断正确的是A．p1＜p2F甲＝F乙B．p1＝p 2F甲＞F乙C．p1＜p2F甲＞F乙D．p1＞p2F甲＝F乙7．如图为托里拆利实验的装置图，下列表述正确的是A．将玻璃管稍微倾斜，管内外水银面高度差将变大B．将玻璃管稍微向上提起但没有离开液面，管内外水银面高度差将变大C．向槽中继续注入少量水银，管内外水银面高度差将变小D．换用更粗一些的等长玻璃管，管内外水银面高度差将不变8．如图所示是力学的四个实验情景，下列关于每个实验的结果预测正确的是， ，A．甲图中：木块与小车一起向右匀速运动，小车受阻力停止时，木块一定停止B．乙图中：杠杆不能在水平位置保持平衡，杠杆的左端上升，杠杆的右端下降C．丙图中：当向玻璃管中吹风时，U形管A管中的水面上升，B管中水面下降D．丁图中：将容器侧壁的塞子同时拔出，水从a孔喷射最远，从c孔喷射最近9．如图所示，体积相同的甲、乙实心均匀圆柱体放在水平地面上，且对地面的压强p 甲=p 乙。

专题三坐标图像信息题物理图像题在初中物理学当中被广泛使用。

运动力学、热力学、电学等众多章节里都大量使用了图像解析法。

图像解析法可以用来分析路程、速度与时间的关系、可以被用来分析物质温度随时间变化的关系、可以被用来分析电压、电流、电阻的伏安特性关系……正是因为图像在初中物理当中被广泛的运用，所以图像解析法成为了解决物理问题的一种主要的解析方法。

分析近些年来各地的中考物理试题，不难看出，图像解析法作用越来越大。

运用了图像的物理试题不仅可以考查学生的逻辑思维能力，而且可以考查学生分析问题、提取信息的能力。

下面通过一些实际的物理试题，对图像当中的坐标问题进行分析，希望对学生学习物理期到启发的作用。

一、热学图像1. （2018永州）我国正处于经济建设的高速发展期，在城市道路建设中，修建“草砂路”，使道路更平整，“草砂路”含有一种非晶体物质——沥青，下列能反映沥青凝固特点的图像是（ ）2. （2019自贡）如图所示为甲、乙两种物质温度T随加热时间t变化的图像，下列说法正确的是（ ）第2题图A. 甲物质是晶体，乙物质是非晶体B. 甲物质的熔点为210 ℃C. 乙物质在BC段时处于固液共存状态D. 乙物质在BC段温度不变，不吸热3. （2019淄博）图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像．下列说法错误的是（ ）第3题图A. 加热过程中，水含有的热量增加B. 沸腾过程中，水吸收热量，温度不变C. 烧杯上方带孔的纸板，可以减少热量散失D. 水的沸点是98 ℃，此时大气压低于标准大气压4. （2018天水）用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量的损失），如图是A和B的温度随加热时间变化的图像．下列说法正确的是（ ）第4题图A. A的比热容与B的比热容之比为2∶1B. A的比热容与B的比热容之比为2∶3C. 都加热t1时间，B吸收热量比A吸收热量多D. A和B升高相同的温度，B吸收热量较多二、力学图像1. （2016福州）将一个重为G的鸡蛋放进盛有浓盐水的杯中，鸡蛋漂浮，然后逐渐向杯中加入清水，当鸡蛋下沉至杯底静止时停止加水，图中的图像能粗略描述这个过程中浮力随时间变化关系的是（ ）2. （2019乐山）如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（ ）第2题图A. 在0～20 s时间内的速度比在30～40 s时间内的速度大B. 在整个40 s时间内都做匀速直线运动C. 在整个40 s时间内的平均速度为2 m/sD. 在20～30 s内物体的速度为40 m/s3. （2019扬州）在测量液体密度的实验中，小明利用天平和量杯测量出液体和量杯的总质量m 及液体的体积V，得到几组数据并绘出如图所示的m－V图像，下列说法正确的是（ ）第3题图A. 量杯质量为40 gB. 40 cm3的该液体质量为40 gC. 该液体密度为1.25 g/cm3D. 该液体密度为2 g/cm34. （2019随州）一只木箱放在水平地面上，地面上各处粗糙程度相同．对木箱施加一个方向不变的水平推力F（如图甲）；F的大小与时间t的关系、木箱的运动速度v与时间t的关系图像如图乙所示．以下说法正确的是（ ）第4题图A. 在第一个2 s内木箱所受摩擦力为2 NB. 在第二个2 s内木箱所受摩擦力为3 NC. 在第一个2 s内推力F对木箱所做的功为2 JD. 在第三个2 s内推力F对木箱做功的功率为8 W5. （2019河池）如图甲所示，弹簧测力计下挂有一个圆柱体，把它从盛水的烧杯中缓慢提升，直到全部露出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示，下列说法正确的是（ ）第5题图A. 圆柱体的高是5 cmB. 圆柱体受到的重力是6 NC. 圆柱体受到的最大浮力是4 ND. 圆柱体的密度是1.5 g/cm3三、电学图像1. （2019衡阳改编）如图所示，电源电压不变，R1是定值电阻，闭合开关，将滑动变阻器R2的滑片逐渐从a端滑到b端，电流表示数为I，电压表示数为U，电路消耗的总功率为P，下列能正确反映两个物理量之间关系的图像是（ ）2. （2019呼和浩特）用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是（ ）第2题图A. 用电器甲电阻不变，大小为0.1 ΩB. 用电器乙电阻随着电流增大而变大，最大值为10 ΩC. 如果把这两个用电器串联接在6 V的电源上，干路中的电流是0.43 AD. 如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A3. （2019淄博）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用．图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R T是PTC电阻，阻值随温度变化的图像如图乙所示．闭合开关S，当温度从20 ℃升高到60 ℃的过程中（ ）第3题图A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻R0消耗的功率先变小后变大4. （2019贺州）如图甲所示，把标有“6 V　3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为1.6 W 时，下列说法正确的是（ ）第4题图A. 电流表的示数为0.5 AB. 灯泡L的电阻为12 ΩC. 1 min内电路产生的热量为270 JD. 滑动变阻器接入电路中的电阻为12.5 Ω5. （2019天水）如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是（ ）第5题图A. R1的阻值是20 ΩB. 当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC. 电源电压是16 VD. 该电路的最大电功率为7.2 W6. （2019西宁）如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器的滑片P使阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示．则下列判断正确的是（ ）第6题图B. 滑动变阻器的阻值变化范围为0～10 ΩC. 滑动变阻器阻值最大时，通电10 s，R1产生的热量为8 JD. 滑动变阻器滑片在中点时，电路的总功率为1.8 W7. （2019荆门）在如图甲所示电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识．滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时其电功率相同，则以下说法中正确的有（ ）第7题图①定值电阻R2＝4 Ω　②电源的电压为6 V　③电压表的最大示数为4.5 V④滑动变阻器的最大电功率为2.25 WA. ①②③B. ②③④C. ①②④D. ①③④8. 在公园有一种测量瞬间打击力的游戏机，其原理如图甲所示．游人手戴拳击手套，击打A装置，A通过压杆与压力传感器接触，电压表的示数可反映出打击力的大小．已知电阻R0＝120 Ω，压力传感器的电阻值随所受压力变化的图像如图乙所示．若在某次游戏过程中，游人用2 000 N的力击中装置A，此时电压表的示数为1.5 V．设电源电压恒定不变，则下列说法不正确的是（ ）第8题图A．游人打击力越大，电压表示数越大B．当装置A不受打击力时，电压表的示数是1 VD．当装置A不受打击力时，R的电功率是0.05 W9. （2019盘锦）甲灯标有“6 V　3 W”，乙灯的额定电压是3 V．甲乙两灯的“U－I关系”如图所示．乙灯的额定功率是________W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______ V．两灯并联使用，电路最大电流是________ A.第9题图10. （2019枣庄）在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为________V，定值电阻R0的电阻值为________Ω.第10题图四、综合图像判断1. （2019江西）处理物理实验数据时，经常选用坐标纸建立坐标系．如图所示，所建立的坐标系符合物理要求的是（ ）2. 如图所示，图中阴影部分的面积描述相应物理量不正确的是（ ）3. （2019呼和浩特）下列说法正确的是（ ）第3题图A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用A图表示B. 水平面上静止的质量均匀，形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用B图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用C图表示D. 流体产生的压强，其压强与流速变化的关系可以用D图表示4. （2018嘉兴）图像法是利用图像这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图像中获得的结论错误的是（ ）5. （2015黔南州）下列物理图像中，反映物理量之间关系正确的是（ ）参考答案及解析一、热学图像1. D　【解析】沥青是非晶体，在熔化（或凝固）过程中没有固定的熔点（或凝固点），所以在沥青凝固过程中，温度随着时间一直减小，故选D.2. C 【解析】甲物质是非晶体，乙物质是晶体，A错误；甲物质没有熔点，B错误；乙物质在BC段处于固液共存态，继续吸热但温度保持不变，C正确，D错误．故选C.3. A　【解析】加热过程中，水吸收热量内能增加，热量不能说“含有”，A错误；沸腾过程中，水吸收热量，温度保持不变，内能增大，B正确；烧杯上方带孔的纸板可以减少热量损失，缩短实验时间，C正确；沸点随气压的升高而升高，水的沸点是98 ℃，则此时外界大气压低于1标准大气压，D正确．故选A.4. A　【解析】用相同的电加热器对质量相同的A、B两种液体加热相同的时间t1，两种液体吸收的热量相同，温度的变化量为Δt A＝20 ℃，Δt B＝40 ℃，由公式c＝QmΔt可得，c A：c B＝2∶1，A正确，B、C错误；A、B液体升高相同的温度，A液体用时较长，故A液体吸收的热量多，D错误．故选A.二、力学图像1. C2. C　【解析】由图像可知，在0～20 s时间内与在30～40 s时间内通过的路程相等，但在30～40 s内用的时间短，速度大，A错误；在20～30 s内物体处于静止状态，速度是0，B、D错误；在整个40 s时间内的平均速度v＝st＝80 m40 s＝ 2 m/s，C正确．故选C.3. B 【解析】体积从20 cm 3到80 cm 3，增加的液体的体积为80 cm 3－20 cm 3＝60 cm 3，增加的液体的质量为100 g －40 g ＝60 g ，所以液体的密度为ρ液＝m V ＝60 g60 cm 3＝1.0 g/cm 3，C 、D 错误；20 cm 3液体的质量为m 1＝ρ液V 1＝1.0 g/cm 3×20 cm 3＝20 g ，量杯的质量是m 杯＝m ′－m 1＝40 g －20 g ＝20 g ，A 错误；40 cm 3液体的质量为m 2＝ρ液V 2＝1.0 g/cm 3×40 cm 3＝40 g ．B 正确，故选B.4. D5. C 【图像信息解读】【解析】由图像信息解读可知，圆柱体上升2 cm ～5 cm ，圆柱体逐渐露出水面，则圆柱体的高度h ＝5 cm －2 cm ＝3 cm ，A 错误；当圆柱体完全露出水面后，弹簧测力计的示数等于重力，即F ＝G ＝10 N ，B 错误；当圆柱体完全浸没在水中时受到的浮力最大F 浮＝G －F ＝10 N －6 N ＝4 N ，C 正确；根据阿基米德原理F浮＝ρ液gV 排，可得圆柱体的体积V ＝V 排＝F ρ水g ＝4 N1.0×103 kg/m 3×10 N/kg ＝4×10－4 m 3，圆柱体的质量m ＝G g ＝10 N 10 N/kg ＝1 kg ，圆柱体的密度ρ＝m V ＝ 1 kg 4×10－4 m 3＝2.5×103 kg/m 3＝2.5 g/cm 3，D 错误．故选C.三、电学图像1. A 2. D 【解析】由图可知，用电器甲的电阻等于其两端的电压与通过它的电流的比值，大小为R ＝U I ＝1 V 0.1 A＝10 Ω，A 错误；电流为0.05 A 时，乙的阻值为30 Ω；电流为0.1 A 时，乙的阻值为25 Ω；电流为0.5 A 时，乙的阻值为10 Ω，可知乙的阻值随电流的增大而减小，最小值为10 Ω，B 错误；若将它们串联在6 V 的电源上，通过它们的电流相等，因乙的阻值不确定，所以电路中电流值不定，C 错误；若把它们并联在4 V 的电源上，通过甲、乙的电流分别为0.4 A和0.25 A，干路电流为0.4 A＋0.25 A＝0.65 A，D正确．故选D.3. C　【解析】温度从20 ℃升高到60 ℃的过程中R T的电阻先变小后变大，由于电流表示数I＝U电源R0＋R T，所以电流表示数先变大后变小，A错误；电压表测PTC电阻R T两端的电压，则示数先变小后变大，B错误；电压表与电流表示数的比值为R T的电阻值，先变小后变大，C正确；R0消耗的功率P＝I2R0，由于电流先变大后变小，则功率先变大后变小，D错误．故选C.4. D　【解析】根据图乙可知，当灯泡的功率为1.6 W，通过灯泡的电流为0.4 A，灯泡两端的电压为4 V，则电流表的示数为0.4 A，灯泡的电阻为R L＝U LI＝4 V0.4 A＝10 Ω，1 min电路产生的热量和消耗的电能相同，即：W＝UIt＝9 V×0.4 A×60 s＝216 J，滑动变阻器接入电路中的电阻为：R＝U RI＝9 V－4 V0.4 A＝12.5 Ω，故选D.5. A　【解析】由图可知，当滑片P位于A端时，R1单独接入电路，此时电路中的电流最大，为0.9 A，则电源电压为U＝I A R1＝0.9 A×R1①，当P在B端时，R1与R2串联，电压表测R2两端电压14 V，此时电路中电流最小，为0.2 A，则电源电压为U＝I B R1＋U2＝0.2 A×R1＋14 V ②，联立解得R1＝20 Ω，U＝18 V，A正确，C错误；当电流的示数为0.4 A时，电路中的总电阻为R＝UI＝18 V0.4 A＝45 Ω，则R2接入的电阻为R2＝R－R1＝45 Ω－20 Ω＝25 Ω，B错误；根据P＝UI可知，当I max＝0.9 A时，电路中电功率最大，最大电功率为P max＝UI max＝18 V×0.9 A ＝16.2 W，D错误．故选A.6. D　【解析】当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由U－I关系图像可知，此时电路中的电流I＝0.2 A，电阻R1的电压U1＝2 V，滑动变阻器两端的电压U2＝4 V；串联电路总电压等于各用电器两端电压之和，电源电压为U＝U1＋U2＝2 V＋4 V＝6 V，A错误；根据欧姆定律可得，定值电阻R1的阻值R1＝U1I1＝6 V0.6 A＝10 Ω，滑动变阻器阻值最大时，通电10 s，R1产生热量Q＝I2R1t＝（0.2 A）2×10 Ω×10 s＝4 J．C错误；滑动变阻器的阻值最大为R2＝U2I＝4 V0.2 A＝20 Ω，B错误；串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数I′＝UR1＋R22＝6 V10 Ω＋20 Ω2＝0.3 A，电路消耗的功率P＝UI′＝6V×0.3 A＝1.8 W，D正确．故选D.7. C　【解析】由滑动变阻器的电功率与其电阻的变化关系图像可知，当滑动变阻器的阻值为2 Ω时，其消耗的电功率为2 W，故滑动变阻器两端的电压和电路中的电流：U1＝P1R1＝2 W×2 Ω＝2 V，I1＝P1R1＝2 W2 Ω＝1 A，当滑动变阻器的阻值为8 Ω时，其消耗的电功率也为2 W，故滑动变阻器两端的电压和电路中的电流：U1′＝P1′R′1＝ 2 W×8 Ω＝4 V，I1′＝P′1R′1＝2 W8 Ω＝0.5 A，且电源电压恒定，故有：U＝1 A·R2＋2 V①，U＝0.5 A·R2＋4 V②，由①②式联立解得：R2＝4 Ω，U＝6 V, 故①②结论正确；由于R1与R2串联在电路中，电压表测量滑动变阻器两端的电压，故当滑动变阻器阻值为最大值8 Ω时，电压表示数也最大，大小为4 V，故③错误；当R1＝R2＝4 Ω时，滑动变阻器上消耗的电功率最大，此时电路中的电流为I＝U R1＋R2＝6 V4 Ω＋4 Ω＝0.75 A，最大电功率为P max＝I2R1＝（0.75 A）2×4 Ω＝2.25 W.8. D9. 1.8　8　0.9　【解析】由题图可知，乙灯正常工作时的电流为0.6 A，所以乙灯的额定功率为P乙＝U乙I乙＝3 V×0.6 A＝1.8 W；两灯串联，为了电路安全，电路中的电流最大为0.5 A，此时乙灯两端的电压为2 V，电路两端的电压为U＝U1＋U2＝6 V＋2 V＝8 V；两灯并联时，电路两端的电压最大为3 V，此时甲灯的电流为0.3 A，乙灯的电流为0.6 A，总电流为I＝I1＋I2＝0.3 A＋0.6 A＝0.9 A.10. 12　10　【解析】电流最小时，滑动变阻器接入电路的阻值最大，电流最大时，电路为R0的简单电路，结合电源电压不变可得：I1（R max＋R0）＝I2R0代入数据得：0.4 A×（20 Ω＋R0）＝1.2 A×R0，解得：R0＝10 Ω；电源电压U＝I2R0＝1.2 A×10 Ω＝12 V.四、综合图像判断1. A【解析】BD坐标系中两物理量都没有标注单位，不符合要求；C中纵坐标的刻度标注不均匀，不符合要求．故选A.2. D【解析】阴影部分的面积表示横坐标与纵坐标的乘积．对于A图像来说，物体的质量m＝ρV，表示正确；对于B图像来说，物体的路程s＝vt，表示正确；对于C图像来说，用电器的电功率P＝UI，表示正确；对于D图像来说，物体的所受的压强p＝FS，不是横纵坐标的乘积，表示不正确．故选D.3. C【解析】密度一定时，液体压强随深度的增大而增大，是一条过原点斜向右上的正比例图线，其图像如图B，A错误；水平面上静止的质量均匀、形状为正方体的物体，对水平面的压强可用p＝ρgh进行计算，与接触面积无关，B错误；对于不同的物质，密度不同，质量相同时，密度与体积成反比，可以用C图表示，C正确；流体流速越大，压强越小，D错误．故选C.4. B5. D【解析】汽车做匀速直线运动，其速度不会随时间的变化而变化，即速度是一条水平直线，所以A图像不正确；对某种物质来说，其质量与体积成正比，即质量与体积的比值是一定值，用密度来表达，而图像中反映出的信息是，物体的体积增大、质量不变，故B图像不正确；汽油的热值是物质的属性，不随体积或质量的改变而改变，故C图像不正确；静止的物体受到的摩擦力与它所受到的唯一的水平推力是平衡力，大小相等，摩擦力随着推力的增大而增大（静止状态时），所以选项D是正确的．故选D.。

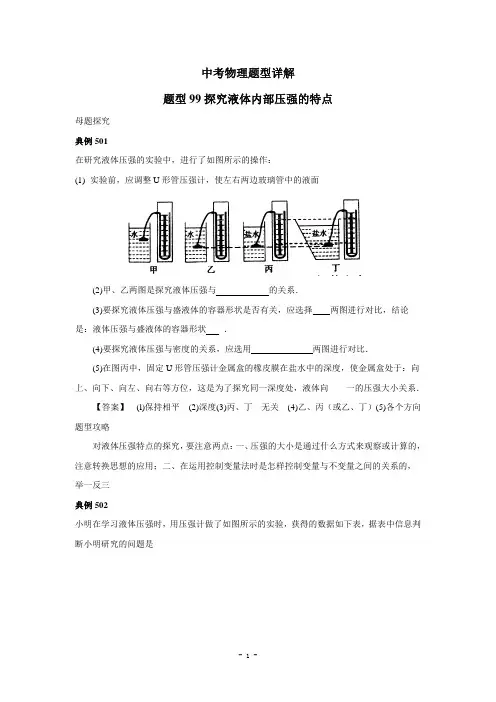

中考物理题型详解题型99探究液体内部压强的特点母题探究典例501在研究液体压强的实验中，进行了如图所示的操作：(1)实验前，应调整U形管压强计，使左右两边玻璃管中的液面(2)甲、乙两图是探究液体压强与的关系．(3)要探究液体压强与盛液体的容器形状是否有关，应选择两图进行对比，结论是：液体压强与盛液体的容器形状．(4)要探究液体压强与密度的关系，应选用两图进行对比．(5)在图丙中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于：向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向一的压强大小关系．【答案】(l)保持相平(2)深度(3)丙、丁无关 (4)乙、丙（或乙、丁）(5)各个方向题型攻略对液体压强特点的探究，要注意两点：一、压强的大小是通过什么方式来观察或计算的，注意转换思想的应用；二、在运用控制变量法时是怎样控制变量与不变量之间的关系的，举一反三典例502小明在学习液体压强时，用压强计做了如图所示的实验，获得的数据如下表，据表中信息判断小明研究的问题是A．液体向各个方向压强的大小关系B．液体压强与液体深度的关系C．液体压强与液体密度的关系D．液体压强与气压的关系解析; 由题表可知，压强计的橡皮膜所朝的方向相同，而所处的深度不同，导致压强计液面的高度差不同，可得出液体，压强与液体深度有关，B正确；根据控制变量法的思想，要探究液体向各个方向压强的大小关系，应改变橡皮膜的方向，A错；要探究液体压强与液体密度的关系，应使用不同的液体，C错；液体产生的压强与气压无关，D错．【答案】 B典例503“帕斯卡裂桶实验”的演示，激发了学生“探究影响液体压强大小的因素”的兴趣，他们设计了如图所示的实验探究方案，图(a)、(b)、(d)中金属盒在液体中的深度相同，实验测得几种情况下压强计的U形管两侧液面高度差的大小关系是h4> h1=h2>h3．(1)实验中液体压强的大小变化是通过比较来判断的．这种方法通常称为转换法．(2)由图(a)和图两次实验数据比较可以得出：液体的压强随深度的增加而增大．(3)由图(a)和图(d)两次实验数据比较可以得出__ ．解析：本题考查了液体压强的特点，此类探究题是中考的热点．实验中用到的压强计利用了转换思想，通过压强计把看不见的液体内部的压强转换成可看见的液面的高度，即通过压强计U形管两侧液面的高度差间接地反映压强的大小，液体压强的大小与液体的深度、液体的密度有关，在实验中用到了控制变量法．【答案】(1)压强计u形管两侧液面的高度差 (2)(c) (3)在不同液体的同一深度处，液体的密度越大，压强越大，。

初中物理压强题20套(带答案)含解析一、压强1．如图题图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强A．甲大 B．乙大 C．一样大 D．无法确定【答案】A【解析】分析：由于乙管的倾斜，判断甲乙两试管中液体的体积的大小，再判断密度的大小，根据判断液体对试管底的压强。

解答：由于甲试管是竖直放置，乙试管倾斜，液体相同深度，所以V乙＞V甲，甲、乙两相同的试管装有质量相等的液体，根据再根据，甲的密度大，甲乙两液面相同，深度相同，甲的压强大。

故选：A。

【点睛】根据试管的倾斜判断甲乙的体积是本题的关键，然后根据密度公式判断液体的密度，最后根据压强公式判断压强的大小。

2．第七届世界军人运动会将于2019年10月在武汉举行，其中羽毛球、乒乓球、男子体操、网球等4个项目首次进入世界军人运动会。

关于这四项运动，下列描述错误的是A．羽毛球离开球拍后能在空中飞行一段距离，是由于羽毛球具有惯性B．为了控制乒乓球的飞行路径可以让它旋转起来，这是利用了流体压强与流速的关系C．体操运动员在手上涂防滑粉，是为了减小摩擦力D．球拍在击打网球的过程中，球拍和网球同时发生了弹性形变【答案】C【解析】【详解】A、羽毛球离开球拍后能在空中飞行一段距离，是由于羽毛球具有惯性，还将保持原来的运动状态，故A正确；B、为了控制乒乓球的飞行路径可以让它旋转起来，这是利用了流体压强与流速的关系，故B正确；C、体操运动员在手上涂防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C错误。

D、球拍在击打网球的过程中，球拍和网球同时发生了弹性形变，所以有弹力产生，故D 正确。

3．对下列现象解释正确的是A．蚊子尖尖的口器，可以增大压力B．液体从容器侧壁的孔喷出，说明液体对容器底有压强C．用吸管吸饮料，利用大气压把饮料“吸”入口中D．口吹硬币跳越木块，利用流体流速大的位置压强大的原理【答案】C【解析】【分析】（1）增大压强的方法：在压力一定时，减小受力面积来增大压强；在受力面积一定时，增大压力来增大压强．（2）由于液体受到重力作用，且具有流动性，所以液体对容器底和容器侧壁有压强；（3）吸管吸饮料时，在外界大气压的作用下，饮料被压进吸管里；（4）流体的压强与流速的关系：流体在流速大的地方压强小、在流速小的地方压强大．【详解】A．蚊子有尖尖的口器，是在压力一定时，通过减小受力面积来增大压强．故A错误；B．液体从容器侧壁的孔喷出，说明液体对容器侧壁有压强．故B错误；C．用吸管吸饮料时，先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压入人的口中，利用大气压，故C正确；D．在硬币上方沿着与桌面平行方向用力吹一口气，硬币上方气流速度大于下方的气流速度，硬币上方的气体压强小于下方的气体压强，从而产生向上的“升力”，所以，口吹硬币跳越木块，利用了流体在流速大的位置压强小的原理．故D错误．【点睛】本题是事例都是生活中的常用的现象，利用生活现象考查物理知识，体现物理和生活的密切关系，体现了学以致用的目的．4．如图为意大利物理学家伽利略制造的世界上第一支温度计，它是长颈玻璃瓶倒插在液体槽里构成的．当外界温度改变时，可由玻璃管中的液面高低来标记温度．那么下列说法中正确的是A ．当外界温度升高时，玻璃管中的液面升高B ．它是利用温度影响液体蒸发的快慢制成的C ．它是利用液体热胀冷缩的性质制成的D ．它是利用气体热胀冷缩的性质制成的 【答案】D 【解析】 【详解】当外界温度升高时，玻璃球内气体膨胀，使玻璃管中水位降低；反之，温度较低时，玻璃球内气体收缩，玻璃管中的水位就会上升，故A 错误；玻璃瓶内密封着一定质量的空气，因此它是利用空气的热胀冷缩制成的，故BC 错误，D 正确． 故选D ．5．下列有关物理应用知识描述错误的是A ．甲图：压路机用质量很大的碾子是为了减小压强B ．乙图：水坝的下部总要比上部宽是因为水深的地方受到水的压强大C ．丙图：用塑料吸管从敞口的饮料瓶子中吸到饮料，是利用了大气压强D ．丁图：浮在水面上的潜水艇逐步潜入水中直至浸没过程中，浮力逐渐变大 【答案】A 【解析】 【分析】（1）增大压力和减小接触面积可以增大压强；（2）液体压强随着深度的增加而增大； （3）利用大气压的知识分析即可判断；（4）浮在水面上的潜水艇在下潜过程中，排开水的体积变大，利用F gV ρ=浮水排 ，来分析受到的浮力情况。

一、初中物理压力与压强问题1．如所示，一密度均匀的实心物块放在地面上，对地面的压强为p，若沿虚线将该物块切去一部分，留下部分对地面的压强为p'，则（）A．p < p' B．p > p' C．p= p' D．无法判断【答案】B【解析】【详解】设原来物体的重力为G原，梯形的下表面积为S1；给原来的物体增加G部分的物体，如图所示，成为规则物体，那么，整个物体对地面的压强为：1111G G G G Gp pS S S S+==+=+原原总；沿虚线将该物块切去一部分，设此时剩余部分的重力为G＇，梯形的下表面积为S2，根据第一幅图的情况可知，质量和面积是等比例减小的，所以总压强是不变的。

根据关系可知：G G G G Gp pS S S S+==+=+总２２２２＇＇＇；根据p总相等可得：1G Gp pS S+=+２＇那么：1G Gp pS S=２－＇－＞０所以：p＞p′；故选B。

2．如图所示，两个相同的柱形容器置于水平地面，容器中分别盛有相等体积的不同液体甲、乙。

取两块质量相同的橡皮泥，将一块橡皮泥撑开成碗状放入甲液体中，将另一块捏成球形状放入乙液体中，橡皮泥静止后如图所示。

以下判断正确的是（）A ．橡皮泥受到的浮力 F 甲=F 乙B ．液体对容器底部的压强 p 液甲＜p 液乙C ．液体的密度ρ甲＞ρ乙D ．容器对地面的压强 p 地甲＞p 地乙【答案】A 【解析】 【分析】 【详解】A ．橡皮泥在甲液体中漂浮，橡皮泥受到的浮力F 甲=G ，橡皮泥在乙液体中悬浮，橡皮泥受到的浮力F 乙=G ，所以F 甲=F 乙，故A 符合题意；B C ．两个相同的柱形容器置于水平地面，容器中分别盛有相等体积的不同液体甲、乙，当放入橡皮泥后，液面仍然相平，说明橡皮泥排开甲、乙两种液体的体积是相同的，由于橡皮泥受到的浮力F 甲=F 乙，则=V g V g ρρ甲乙甲排乙排=ρρ甲乙液体甲、乙对容器底部的压强分别为=p gh ρ甲甲液甲 =p gh ρ乙乙液乙由于=ρρ甲乙，=h h 甲乙所以=p p 液甲液乙，故B 、C 错误； D ．容器对面的压强分别为G G F p S S +==液甲甲容地甲 G G F p S S+==液乙容乙地乙 由于液体甲、乙的体积相同，密度相同，所以液体甲、乙的质量相同，重力也相同，所以p p =地甲地乙故D 错误。

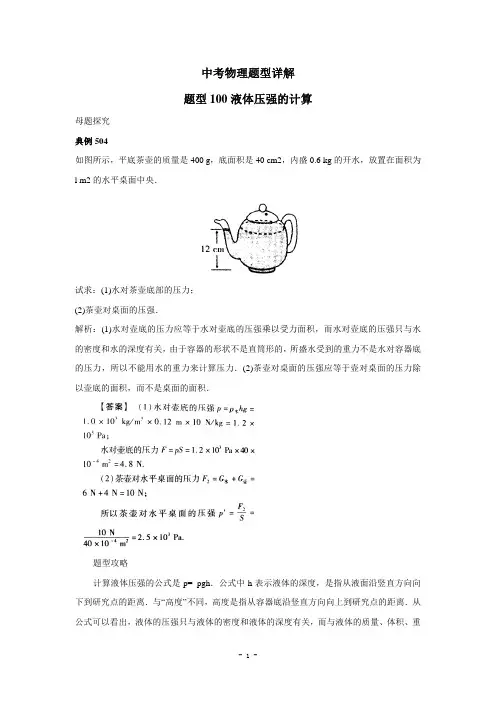

中考物理题型详解题型100液体压强的计算母题探究典例504如图所示，平底茶壶的质量是400 g，底面积是40 cm2，内盛0.6 kg的开水，放置在面积为l m2的水平桌面中央．试求：(1)水对茶壶底部的压力；(2)茶壶对桌面的压强．解析：(1)水对壶底的压力应等于水对壶底的压强乘以受力面积，而水对壶底的压强只与水的密度和水的深度有关，由于容器的形状不是直筒形的，所盛水受到的重力不是水对容器底的压力，所以不能用水的重力来计算压力．(2)茶壶对桌面的压强应等于壶对桌面的压力除以壶底的面积，而不是桌面的面积．题型攻略计算液体压强的公式是p= pgh．公式中h表示液体的深度，是指从液面沿竖直方向向下到研究点的距离．与“高度”不同，高度是指从容器底沿竖直方向向上到研究点的距离．从公式可以看出，液体的压强只与液体的密度和液体的深度有关，而与液体的质量、体积、重力、容器的底面积、容器的形状均无关．举一反三典例505如图所示，液体压强使坝底的水喷射而出，那么决定坝底水的压强大小的是A．坝的宽度B．水的体积C．水的深度D．坝的高度解析：液体的压强与液体的密度和深度有关，水的深度越大，产生的压强越大，因此C 正确．【答案】 C典例506如图所示，水平地面上甲、乙两圆柱形容器中的液面相平，A、B、c三点液体的压强分别为肌pA、pB和Pc（p酒精=0.8×103 kg／3）(1)pA、pB和pc的大小关系是(2)要使水在C点的压强pc变小，可以采取的做法是（写出一种即可）．同种液体产生的压强随深度的增加而增大，不同液体产生的压强还与液体的密度有关，在同一深度处，密度越大的液体产生的压强越大，因此pA、pB和Pc的大小关系为pB <pA <Pc；要使水在C点的压强Pc变小，可以采取的做法是倒出适量水．【答案】 (1)pA<pB，<pc(2)倒出适量水（其他答案合理也可）典例507一只可口可乐瓶，其侧壁有a、b两个小孔并用塞子塞住，瓶内盛有一定质量的酒精，如图所示，把可口可乐瓶放入水中，当瓶内、外液面相平时，拔出a、b两个小孔的塞子，则A．a、b两个小孔均有水流入B．a、b两个小孔均有酒精流出C．酒精从以小孔流出，水从b小孔流人D．水从a小孔流人，酒精从b小孔流出对于侧壁o点来说，它内部受到酒精的压强，外部受到水的压强．当瓶内、外液面相平时，a点所在内外液体的深度相同，又由于水的密度比酒精的大，根据液体压强公式p= pgh，可知外部水的压强比酒精的大，所以水会从仅孔流入．同理，b点受到的外部水的压强也比酒精的大，所以水也会从b孔流入．【答案】 A典例5082010年4月20日，美国墨西哥湾的一座深海油井爆炸起火，原油在深海井口处泄漏，造成了生态污染．为堵住漏油井口，石油公司派出了多个水下机器人潜入到海底作业．机器人在下潜过程中，受到水的压强不 __（填“增大”、“不变”或“减小”），机器人下潜到1500 m 深的漏油井口处时，受到海水的压强为____Pa，如果漏油井口的面积为0.2 m2，则海水在这块面积上产生的压力为N．（取p海水=1×103 kq/m3，g =10 N/kg）【答案】增大 1.5×l07 3×l06典例509长江三峡大坝上下游水位差最高可达113 m，上游的船要在船闸中经过5个闸室使船体逐渐降低，每个闸室水位变化二十多米，因而三峡船闸的闸门非常大．其首级人字闸门每扇高39.5 m，宽20.2 m．倘若门外的水位高30 m，则这扇闸门所受水的最大压强是___ Pa，已知闸门所受水的平均压强是最大压强的一半，则这扇闸门所受水的压力是____ N．（g取10 N/kg）【答案】 3×10-5 9. 09×l07。

2019年中考物理试题分类汇编——压强图像分析专题1.(2019宁夏,14)小明同学在研究液体内部压强的规律时，用甲、乙两种液体多次实验，根据实验数据画出了如图所示液体压强随深度变化的图像。

则甲、乙两种液体的密度的关系是ρ________ρ乙（选填“大于”“小于”或“等于”）。

甲2.（2019重庆B卷，8）如图所示,将圆柱体甲.乙放在水平面上,已知ρ甲>ρ乙，若沿水平方向切除相同的高度Δh,则下列图像中能正确表示余下部分对地面的压强p′与切去部分高度Δh 的关系是3.（2019盐城，11）现代建筑多采用中空双层玻璃窗隔热。

实验表明，中空双层玻璃窗的隔热性能与两层玻璃间空气压强有关。

实验测得中空双层玻璃内外温差与中间空气压强关系如图所示，则中空双层玻璃中间空气压强A. 等于大气压强时，没有隔热效果B. 小于10-1pa时，隔热效果变差C. 在10-1~102pa时，隔热效果最好D. 等于10-3pa时的隔热效果比104pa时好4.(2019衡阳，17)如图是甲、乙两种液体的质量与体积关系图像，将相同的木块分别放入盛有甲、乙两种液体的容器a和b中，待木块静止时，两容器液面相平，下列说法正确的是A. a容器盛的是甲液体，b容器盛的是乙液体B. 木块在a容器内排开液体的质量较大C. a、b两容器底部受到液体的压强相等D. a、b两容器中木块下表面受到液体的压强相等5.（2019呼和浩特，7）下列说法正确的是A. 对于液体产生的压强，密度一定时，其压强与深度的关系可以用甲图表示B. 水平面上静止的质量均匀、形状为正方体的物体，其对水平面的压强与其接触面积的关系可以用乙图表示C. 对于不同物质，质量相同时，其密度与体积的关系可以用丙图表示D. 流体产生的压强，其压强与流速变化的关系可以用丁图表示6.（2019福建，33）将平底薄壁直圆筒状的空杯，放在饮料机的水平杯座上接饮料。

杯座受到的压力F随杯中饮料的高度h变化的图象如图o饮料出口的横截面积S1＝0.8cm2，饮料流出的速度v＝50cm/s，杯高H＝10cm，杯底面积S2＝30cm2，g取10N/kg o（1）装满饮料时，杯底受到饮料的压力为多大？（2）饮料的密度为多大？（3）设杯底与杯座的接触面积也为S2，饮料持续流入空杯5s后关闭开关，杯对杯座的压强为多大？7.（2019重庆A卷，21）小杨选择了两个高度分别为10 cm和6 cm，底面积S A：S B= 1：3的实心均匀的圆柱体A、B进行工艺品搭建，A、B置于水平桌面上，如图1所示。

用下进入笔胆．写字时，钢笔尖在纸面上做 摩擦．
解析：
在生活中有很．多与大气压相关的事例，其中的“吸”实际上是大气压的“压”在起作用，吸墨 水时，先将笔胆内的空气挤出去，在外界大气压的作用下，将墨水压入笔胆．钢笔写字时笔
尖和纸面互相接触，而且笔尖和纸面已经产生了相对运动，所以钢笔写字时笔尖和纸面的摩
擦是滑动摩擦．
典例 520
如图所示，在装有适量水的盘子中央，固定一支点燃的蜡烛，然后将一个透明的玻璃
杯倒扣在蜡烛上，蜡烛火焰很快熄灭，盘中的水在
的作用下进入杯中．这一过程
中，杯中水柱产生的压强将
解析：蜡烛在杯内燃烧时，消耗杯中的氧气，使杯中的气压减小，小于外界气压，盘中ห้องสมุดไป่ตู้的水在外界大气压的作用下被压入杯中．杯中水的高度增加，利用液体压强的特点可知，液 体的深度越深，压强越大，故杯中水柱产生的压强将增大．
【答案】 大气压 增大
-2-
【答案】 大气压 滑动
典例 519 如图甲所示，压路机的车轮做成圆柱形，是为了在压力相等的情况下，减小受力面积，
-1-
增大
如图乙所示，用吸管吸饮料，使饮料流人嘴里的力是
解析：
压力一定时，受力面积越小，压强越大：用吸管吸饮料时，嘴和管内的气压减
小，在大气压力的作用下将饮料压入管中，流入
嘴里，
【答案】 压强 大气压力
中考物理题型详解
题型 103 大气压的应用
母题探究
典例 517
物理知识在生活中有广泛的应用，病人输液时用的吊瓶就是一例，如图所示，A 管是输液管、
B 管是空气管．在输液过程中，如果发现病人的血液沿输液管回流，可将吊瓶适当地升高，
使流人患者血管处药液的压强变

2023-2024学年陕西省西安市西北工业大附属中学物理九上期中调研试题中调研试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．下列事件中利用大气压的是（）A．用图钉把地图钉在墙上。

B．医生用针筒把药水推入病人肌肉中。

C．利用真空吊将玻璃吊起。

D．深水潜水员要穿特制的抗压潜水服。

2．下列物态变化现象中，吸热的是A．.秋天房顶上结的霜变成水B．铁水被浇铸成工件C．冰棒冒出“白气” D．在用水壶烧水时，能看到壶嘴上方有“白气”3．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（）A．B．C．D．4．自动售票公交车后门两侧的扶手上各装有一个红色按钮开关（如图甲所示，图中只显示出其中的一个按钮），当乘客遇到紧急情况想要下车时，只要按下其中任何一个按钮（闭合开关），装在车内的电铃就会响起，以提醒司机停车．在如图乙所示四个设计的电路图中符合上述要求的是A．B．C．D．5．如图所示,底面积不同的两个圆柱形容器中分别盛有不同液体A、B。

已知A液体对容器底部的压强大于B液体对容器底部的压强。

则A．液体A的密度一定小于B的密度B．液体A的质量一定小于B的质量C．液体A的体积可能小于B的体积D．液体A的质量可能等于B6．汽车油箱的汽油用掉一半后，关于油箱内汽油的说法正确的是（）A．它的质量变为原来的一半B．它的密度变为原来的一半C．它的热值变为原来的一半D．它的比热容变为原来的一半7．如图是一个电子门铃，当两个导线夹子相接触时，电子门铃有音乐声，小明利用它检测以下物品是否导电，将下列物品分别接入两夹子之间，能使门铃发出音乐声的是A．塑料尺B．干报纸C．石墨D．橡皮8．如图所示电路中，开关能控制两盏灯泡的是A．①②B．①③C．②③D．②④9．如图所示的四种情景中，人对物体做功的是A．把箱子搬起来B．司机推车未动C．背着书包在水平路面匀速行走D．足球离开脚，在草地上滚动的过程中10．两个相同的容器分别装有甲、乙两种液体．用同一热源分别加热，液体温度与加热时间关系如图所示，则A．若甲、乙两种液体的质量相同，则甲的比热容大于乙的比热容B．若甲、乙为同种液体，则乙液体的质量较大C．若甲、乙两种液体的质量相同，加热相同的时间，甲液体吸收的热量多D．若甲、乙为同种液体，则液体的温度变化与它们的质量成正比11．星期天，小明与爸爸开车出行，在十字路口看见了红灯，停车等待，小明看着窗外旁边的汽车，突然发现他所坐的车向前移动，急忙向爸爸喊停车，爸爸说车没动．若爸爸判断正确，则爸爸和小明分别选的参照物可能是（）A．旁边向前移动的汽车，地面B．地面、旁边向前移动的汽车C．旁边向后移动的汽车、地面D．地面、旁边向后移动的汽车12．如图所示，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表A与A1示数的差值；④电压表V与电流表A示数的比值A．只有①B．只有②C．②③D．②③④二、填空题13．有一个电阻，当它两端电压为10V时，通过的电流为0.5A，则该电阻的阻值是____Ω；当该电阻两端电压为零时，该电阻的阻值是______Ω。

典型例题解析例1一块砖，平放、侧放、立放在水平地面上（如图1—4—1），关于砖对地面的压力和压强的说法中正确的是（）．图1—4—1A．平放时压力最大，压强最小B．侧放时压力最小，压强最大C．立放时压力最大，压强也最大D．三种放法压力一样大，立放压强最大例2如图1—4—2所示，烧瓶中的水停止沸腾后，若从烧瓶中往外抽气，会看到水又沸腾起来，这是由于（）．图1—4—2A．气压升高，水温升高B．气压降低，水温升高C．气压降低，水的沸点降低D．气压升高，水的沸点降低例5如图1—4—3所示，两长方体A和B叠放在水平地面上，A受重力10牛，B受重力30牛，已知A对B的压强与B对地面的压强之比为3∶2，则A与B的底面积之比为________．图1—4—3例9如图1—4—5所示为四个描述离心泵工作原理的示意图，其中正确的是（）．A B C D图1—4—5例10如图1—4—6所示，甲、乙、丙三个容器（容器重忽略不计）底面积都相同、高度也相同，如果三个容器都装有同种液体，求：图1—4—6（1）哪个容器受到液体的压强和压力最大?（2）哪个容器对桌面的压强和压力最大?例12（温州市中考试题）下列四个事例中，用于增大压强的是（）A．推土机上安装两条履带B．铁轨铺在枕木上C．用滑雪板滑雪D．把刀刃磨薄例15甲、乙两个等高的柱形容器，它们的底面积之比为2∶1，且都装满了水，若两个容器的水面上分别浮着质量比为1∶3的两个木块，则甲、乙两个容器底部受到的压强之比为（）A．1∶2B．1∶1C．2∶3 D．1∶6例16（重庆市中考试题）甲、乙两个长方体，由不同材料制成．其底面积分别为S甲＝40cm2，S乙＝30cm2，高度之比h甲∶h 乙＝3∶2，密度之比ρ甲∶ρ乙=3∶1．如图1—4—10所示，把甲放在水平桌面上，乙放在甲上，水平桌面受到的压强为7000Pa．把乙取下放在水平桌面上静止不动时，桌面对乙的支持力为多少牛?图1—4—10例18（北京市中考试题）如图1—4—12所示，甲、乙两个实心圆柱体放在水平地面上．它们对地面的压强相等，则下列判断正确的是（）甲乙图1—4—12A．甲的密度大，甲受到的重力小B．甲的密度小，甲受到的重力小C．甲的密度小，甲受到的重力大D．甲的密度大，甲受到的重力大例19（北京市中考试题）甲、乙两个正方体放在水平桌面上．它们对桌面的压强相等，压力之比为9∶4，则甲、乙的密度之比为（）A．2∶3B．3∶2C．1∶1 D．4∶9例20（北京西城区模拟题）如图1—4—13所示，A和B是用同一种材料制成的正方体，它们的边长分别为L A和L B，且L B ＝2L A．将物块A放在物块B的上面的中央．物块B放在水平地面上．已知B对地面的压强是9×103Pa，则A对B的压强是（）图1—4—13A．1×103 Pa B．1.8×103 PaC．4.5×103 Pa D．4×103 Pa例21（北京市中考试题）有两个用同种材料制成的圆柱体A和B，A的高度是B的高度的3倍，将A竖直放在水平地面上，B竖直放在A上，如图14-21（a）所示，这时A对地面的压强与B对A的压强之比为3∶1．若将A、B倒置后，仍放在水平面上，如图1-4-21（b）所示，则A对B 的压强与B对水平面的压强之比是（）（a）（b）图1—4—14A．1∶3B．1∶2C．4∶1D．1∶1例22（北京市中考试题）甲、乙两支完全相同的试管，内装质量相等的液体，甲管竖直放置，乙管倾斜放置，两管液面相平，如图1—4—15所示．设液体对两管底的压强分别为p甲和p乙，则p甲________ p乙（填“大于”、“等于”或“小于”）图1—4—15例24如图1—4—17所示，M为固定在铁架台上两端开口的梯形管，N为轻质塑料片，被水槽中水托住，并封住下端开口．若向M几慢慢注入1kg的水正好能将N压掉；若不注入水，而是将质量是1kg的金属块轻轻地放在N上，则N将________被压掉．（填“会”或“不会”）图1—4—17例25已知外界大气压为标准大气压，如图1—4—18所示的托里拆利实验装置中，管内水银上方为真空，则管内A点的压强为________，槽内B点的压强为________．强为________，槽内B点的压强为________．图1—4—18例26 如果有一个两端开口的玻璃管，在它的上端蒙上一层橡皮膜，灌水后，用手堵住开口端倒过来插入水槽中，如图l —4—19所示，放手后，橡皮膜形状是平的?凸起的还是凹进去的?图1—4—19例27 在水平面上竖直立着A 、B 两具实心圆柱体，它们的底面积之比是2∶3，对地面的压强分别为p A 和p B ，且p A ∶p B ＝1∶3．把叠放在B 上后，B 对地面的压强为p B ′，则p B 与p B ′之比是 （ ）． A ．11∶9 B ．9∶11 C ．2∶9 D ．9∶2注意 根据公式p ＝SF可知，压强p 是由压力的大小和受力面积的大小决定的，而压力是因物体间的相互作用而产生的，把A 叠放在B 上，则B 对地面的压力是A 对B 的压力和B 受到的重力的合力，即B 物体所受的向下的合力F 合B 产生的对水平地面的压力F B ′＝F 合B ＝F A ＋G B ＝G A ＋G B ．（1）液体对容器底和侧壁都有压强，液体内部向各个方向都有压强；（2）液体的压强随深度增加而增大； （3）在同一深度，液体向各个方向的压强相等；（4）不同的液体的压强还跟液体的密度有关系．例29 （内蒙古呼和浩特） 如图1—4—20所示，容器中有液体，凸出的橡皮膜表明________________________．图1—4—20例33 （陕西西安） 把装满水的量筒，口朝下浸没在水中，如图1—4—23所示，抓住筒底向上提，在筒口离开水面前，量筒露出水面部分 （ ）．A ．充满水B ．有水，但不满C ．没有水D ．依次出现上述过程图1—4—23注意 由于水银的密度是水密度13.6倍，根据公式样 ＝pgh 可知，高达十多米的水柱才能与76厘米水银柱产生的压强相等．大气压强大约能托起10米多高的水柱．这就是我们为什么用水银而不用水做托里拆利实验的原因．注意 试管内充满水银时，试管顶受到的压强p 是大气压强p 0减去管内水银柱的压强p 柱，即p ＝p 0－p 柱．有的同学就会错误地认为当管顶开一个小孔时，水银会从小孔喷出去，这是没有考虑到此时大气压强也作用于小孔的缘故．例35 （1997年北京）如图1—4—25（甲）所示，两个实心的长方体A 、B 叠放在一起后，放在水平地面上．已知它们的密度之比ρA ∶ρB ＝2∶1，底面积之比S A ∶S B ＝1∶4，它们的高度之比h A ∶h B ＝2∶3，B 对地面的压强为p B ．若把B 叠放在A 的上面，如图（乙）所示，B 对A 的压强为p B ′．甲图中，A 放在B 的中央。

初中物理压强常见题型及答题技巧及练习题(含答案)一、压强1．如图为托里拆利实验的装置图，下列表述正确的是A．将玻璃管稍微倾斜，管内外水银面高度差将变低B．将玻璃管稍微向上提起但没有离开液面，管内外水银面高度差将变大C．向槽中继续注入少量水银，管内外水银面高度差将变小D．换用更粗一些的等长玻璃管，管内外水银面高度差将不变【答案】D【解析】【详解】由于水银柱的高度是由外界大气压的大小决定的，因此将玻璃管稍微倾斜、将玻璃管稍微向上提起但没有离开液面、向槽中继续注入少量水银、换用更粗一些的等长玻璃管，管内外水银面高度差都将不变，选项ABC错误，D正确．2．下列各种现象与其涉及物理知识之间的关系中，错误的是A．高原反应﹣﹣大气压和海拔高度的关系B．飞机飞行时获得升力﹣﹣流体压强和流速的关系C．水下潜水艇能够上浮﹣﹣液体的压强和深度的关系D．利用高压锅容易将饭煮熟﹣﹣沸点和气体压强的关系【答案】C【解析】【分析】物体的浮沉条件及其应用；沸点及沸点与气压的关系；流体压强与流速的关系．【详解】A．高原反应是由于海拔越高气压越小，而造成的不适，故A正确；B．飞机飞行时获得升力，是因为飞机的机翼的特殊形状，使上方空气流速大，压强小，利用了流体压强一流速的关系，获得升力，故B正确；C．水下潜水艇能够上浮，利用了物体的浮沉条件，而不是压强的关系，故C错误；D．利用高压锅容易将饭煮熟，是因为沸点与气压有关，气压越高，沸点越高，故D正确．【点睛】关键是学生对相关力学知识的的掌握，要求灵活运用所学知识，大气压、压强、浮力都是中招的热点．3．两个完全相同的圆柱形容器静止放在水平桌面上，其中分别装有质量相等的水和酒精，液面高度如图所示。

甲容器中液体对容器底部的压强和压力分别为p1和F1，乙容器中液体对容器底部的压强和压力分别为p2和F2；甲容器对桌面的压强和压力分别为p1′和F1′，乙容器对桌面的压强和压力分别为p2′和F2′，已知水的密度大于酒精的密度，则下列判断中正确的是（）A．p1＜p2、F1＜F2B． p1＜p2、F1=F2C．p1′＞p2′，F1′＞F2′D． p1′=p2′，F1′=F2′【答案】D【解析】【详解】AB．分别装有质量相等的水和酒精，液体对容器底的压力等于液体的重力，根据G=mg得到水和酒精的重力相等，故F1=F2因两个完全相同的圆柱形容器，故液体的受力面积S相同，根据p=FS可知液体对容器底的压强p1=p2，故AB错误；CD．容器对水平桌面的压力等于容器和液体的重力，故两容器对桌面的压力相等，即F1′=F2′两个容器的底面积相等，根据p=FS得到两容器对桌面的压强相等，即p1′=p2′故C错误，D正确。

一、选择题1．如图所示，小明将压强计的金属盒分别放入深度相同的甲、乙两种液体中，从图中可以得到的结论是（）A．甲液体的密度大于乙液体的密度B．甲金属盒处的压强等于乙金属盒处的压强C．甲液体的密度等于乙液体的密度D．甲金属盒处的压强小于乙金属盒处的压强2．下列实例中属于增大压强的是（）A．书包用宽的背带B．菜刀磨得锋利C．推土机用宽大履带D．铁轨下铺放枕木3．负压救护车是新冠肺炎疫情防控的必需品之一，它与普通救护车的区别是车厢具有负压功能（即车内的气压低于车外），通过空气传播的病毒可起到有效的阻隔作用。

下列物体处于负压状态的是（）A．充完气的汽车轮胎B．高空飞行中的飞机机舱C．吸饮料时的吸管D．太空飞行中的“神舟九号”返回舱4．关于大气压强，下列选项不正确的是（）A．水的沸点随大气压强升高而升高B．马德堡半球实验证实了大气压强的存在C．一个标准大气压的数值等于高度差为760mm水银柱产生的压强D．当玻璃管倾斜时，水银柱的高度与长度都会变长5．如图是被誉为民族脊梁的“抗疫英雄”钟南山院士临危受命乘坐高铁连夜驰援武汉的场景，他被安排在餐桌的一角，由于看文件太劳累便靠着椅背小憩片刻。

下列有关说法正确的是（）A．钟院士对坐板的压强等于其重力与坐板面积的比值B．钟院士的眼镜架更宽大可以增大镜架对脸部的压强C．钟院士“正襟危坐”时对坐板的压强比依靠椅背时对坐板的压强大D．钟院士站立时双脚对车厢底部的压强比此图中双脚对车厢底部的压强小6．下列选项中，不能用流体压强与流速的关系解释的是（）A．正在升空的民航客机B．上窄下宽的拦河坝C．地面刮起的龙卷风D．列车站台上的安全线7．下列实例中没有利用大气压工作的是（）A．用塑料吸盘挂物体B．用注射器吸药液C．下水道U型的反水弯D．用吸管吸饮料8．如果我们在有大风的天气中迎风骑车，一阵大风刮过时，会感到无法用嘴或鼻子吸气，但可以向外吐气，当大风过去，又恢复了正常的呼吸。

出现以上现象的原因是（）A．风大时，脸前空气的压强大，压得人难以吸气B．风大时，脸前空气的压强大，使人难以吐气C．与气压无关，是人缺乏锻炼D．风大时，脸前空气的压强小，所以容易向外吐气9．随着我国人民生活水平的不断提高，汽车已逐渐进入寻常百姓家庭。
