机械工程测试技术基础知识点总结一、引言机械工程测试技术是机械工程领域中非常重要的一部分，它主要涉及到对机械产品进行各种测试和评估的技术方法和手段。
本文将从以下几个方面对机械工程测试技术的基础知识点进行总结。
二、测试目的与方法1. 测试目的：机械工程测试的目的是为了评估机械产品的性能、可靠性和安全性，以确保其符合设计要求和使用需求。
2. 测试方法：机械工程测试可以采用静态测试、动态测试、功能测试、环境测试等多种方法。
其中静态测试主要用于评估机械产品的结构强度和刚度，动态测试用于评估机械产品的振动、噪声和动力性能，功能测试用于评估机械产品的功能是否正常，环境测试用于评估机械产品在不同环境条件下的性能。
三、测试设备与工具1. 测试设备：机械工程测试需要使用各种测试设备，如力传感器、位移传感器、压力传感器、温度传感器等。
这些设备用于测量机械产品在测试过程中产生的各种物理量。
2. 测试工具：机械工程测试还需要使用各种测试工具，如测量仪器、测试仪器、数据采集仪等。
这些工具用于对测试设备进行校准、数据采集和分析。
四、测试流程与方法1. 测试准备：机械工程测试前需要进行测试准备工作，包括制定测试计划、选择测试方法和设备、清洁测试环境等。
2. 测试执行：根据测试计划，进行具体的测试操作，包括设置测试参数、采集测试数据、记录测试结果等。
3. 测试分析：对测试数据进行分析和处理，评估机械产品的性能指标是否符合要求，找出可能存在的问题和改进方向。
4. 测试报告：根据测试结果，编制测试报告，包括测试目的、测试方法、测试数据、测试结论等内容，供相关人员参考和决策。
五、常见测试指标与评估方法1. 结构强度：通过静态测试和有限元分析等方法，评估机械产品的结构是否能承受设计载荷，并满足安全要求。
2. 动力性能：通过动态测试和数学模型仿真等方法，评估机械产品的加速度、速度、位移等动力性能指标是否符合设计要求。
3. 噪声与振动：通过振动测试和噪声测试等方法，评估机械产品在运行过程中产生的噪声和振动是否超过限制值，是否对人体健康造成影响。

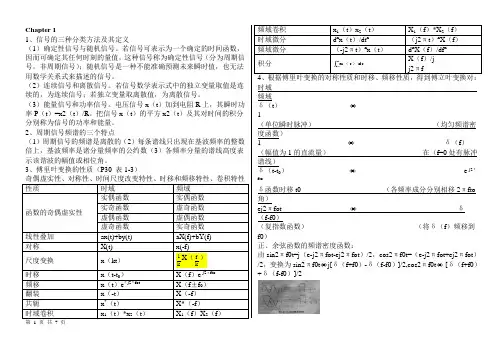

Chapter 11、信号的三种分类方法及其定义（1）确定性信号与随机信号。
若信号可表示为一个确定的时间函数，因而可确定其任何时刻的量值，这种信号称为确定性信号（分为周期信号，非周期信号）；随机信号是一种不能准确预测未来瞬时值，也无法用数学关系式来描述的信号。
（2）连续信号和离散信号。
若信号数学表示式中的独立变量取值是连续的，为连续信号；若独立变量取离散值，为离散信号。
（3）能量信号和功率信号。
电压信号x（t）加到电阻R上，其瞬时功率P（t）=x2（t）/R。
把信号x（t）的平方x2（t）及其对时间的积分分别称为信号的功率和能量。
2、周期信号频谱的三个特点（1）周期信号的频谱是离散的（2）每条谱线只出现在基波频率的整数倍上，基波频率是诸分量频率的公约数（3）各频率分量的谱线高度表示该谐波的幅值或相位角。
3、傅里叶变换的性质（P30 表1-3）时域频域δ（t）⇔1（单位瞬时脉冲）（均匀频谱密度函数）1 ⇔δ（f）（幅值为1的直流量）在（f=0处有脉冲谱线）δ（t-t0）⇔e-j2πftoδ函数时移t0 （各频率成分分别相移2πfto 角）ej2πfot ⇔δ（f-f0）（复指数函数）（将δ（f）频移到f0）正、余弦函数的频谱密度函数：由sin2πf0t=j（e-j2πfot-ej2πfot）/2，cos2πf0t=（e-j2πfot+ej2πfot）/2，变换为sin2πf0t⇔j[δ（f+f0）-δ（f-f0）]/2,cos2πf0t⇔ [δ（f+f0）+δ（f-f0）]/2第 2 页 共 7 页5、各态历经平稳随机过程定义及其性质定义：平稳随机过程是指其统计特征参数不随时间而变化的随机过程。
性质：当取样在时间轴上作任意平移时，随即过程的所有有限维分布函数是不变的。
6、随机信号的主要特征参数及其含义 参数：（1）均值、方差和均方值（2）概率密度函数（3）自相关函数（4）功率谱密度函数。
含义：均值μx 表示信号的常值分量，方差σx2描述随机信号的波动分量，均方值φ2描述随机信号的强度。
第一章 信号及其描述（一）填空题1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。
这些物理量就是 信号 ，其中目前应用最广泛的是电信号。
2、 信号的时域描述，以 时间 为独立变量；而信号的频域描述，以 频率 为独立变量。
3、 周期信号的频谱具有三个特点： 离散的 ，谐波型 ， 收敛性 。
4、 非周期信号包括 瞬态非周期 信号和 准周期 信号。
5、 描述随机信号的时域特征参数有 均值x μ、均方值2x ψ，方差2x σ；。
6、 对信号的双边谱而言，实频谱（幅频谱）总是 偶 对称，虚频谱（相频谱）总是 奇 对称。
（二）判断对错题（用√或×表示）1、 各态历经随机过程一定是平稳随机过程。
（ v ）2、 信号的时域描述与频域描述包含相同的信息量。
（ v ）3、 非周期信号的频谱一定是连续的。
（ x ）4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。
（ x ）5、 随机信号的频域描述为功率谱。
（ v ） （三）简答和计算题1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。
2、 求正弦信号)sin()(0ϕω+=t x t x 的均值x μ，均方值2x ψ，和概率密度函数p(x)。
3、 求指数函数)0,0()(≥>=-t a Aet x at的频谱。
4、 求被截断的余弦函数⎩⎨⎧≥<=Tt T t tt x ||0||cos )(0ω的傅立叶变换。
5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x atω的频谱。
第二章 测试装置的基本特性（一）填空题1、 某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin)(tt x =，则输出信号)(t y 的频率为=ω 1/2 ，幅值=y √2/2 ，相位=φ -45 。
2、 试求传递函数分别为5.05.35.1+s 和2224.141nn ns sωωω++的两个环节串联后组成的系统的总灵敏度。
1、什么是测试装置的静态特性？常用哪几个特性参数来描述？答：测试装置的静态特性就是指在静态测量情况下描述实际测试装置及理想定常线性系统的接近程度。
常用的特性参数有灵敏度、线性度和回程误差等。
2、实现不失真测试的条件是什么？分别叙述一、二阶装置满足什么条件才能基本上保证不失真测试。
答：测试装置实现不失真测试的条件是A（ω）=A0=常数φ（ω）=-t0ω为满足上述条件，对于一阶装置，时间常数τ原则上越小越好，对于二阶装置一般选取ξ=0.6~0.8，ω=0~0.58ωn.3、调制波有哪几种？分别说明其含义，并指出常用的有哪两种。
答：调制波有调幅波、调频波和调相波三种。
载波信号的幅值受调制信号控制时，输出的已调波称为调幅波；载波信号的频率受调制信号控制时，输出的已调波称为调频波；载波信号的相位受调制信号控制时，输出的已调波称为调相波；常用的调制波有调幅波和调频波两种。
4、选用传感器时应考虑到哪些原则？答： 选用传感器时应考虑到以下原则：（1）灵敏度 （2）响应特性 （3）线性范围 （4）可靠性（5）精确度 （6）测量方法 （7）稳定性及其他5、电器式传感器包括哪几种，各自的工作原理如何？ 答：包括电阻式、电感式、电容式三种。
电阻式传感器工作原理：把被测量转换为电阻变化的一种装置；电感式传感器工作原理：把被测量如位移转换为电感量变化的一种装置；电容式传感器工作原理：把被测物理量转换为电容量变化的一种装置。
一、计算题1、求图中周期性三角波的傅里叶级数。
解：在x(t)的一个周期中可表示为x(t)={A +2A T 0t − T 02≤t ≤0 A −2A T 0t 0≤ t ≤T 02常值分量a 0=1T 0∫x (t )dt T 02−T 02 = 2T 0∫(A −2A T 0t )dt T020 = A 2 余弦分量的幅值a n =2T 0∫x (t )cosnω0tdt T 02−T 02 = 4T 0∫(A −2A T 0t )cosnω0tdt T020=4An2π2sin2nπ2= {4An2π2n=1,3,5,0n=2,4,6,正弦分量的幅值b n = 2T0∫x(t)sinnω0tdtT02−T02= 02、求传递函数为H（s）=51+0.001S的系统对正弦输入x(t)=10sin(62.8t)的稳态响应y(t)。
