实验六

实验六 吸收实验

1．实验目的

（1）了解填料塔吸收塔的结构与流程；

（2）测定液相总传质单元数和总体积吸收系数；

（3）了解气体空塔速度和液体喷淋密度对总体积吸收系数的影响。

2．基本原理

由于CO2气体无味、无毒、廉价，所以本实验选择CO2作为溶质，用水吸收空气中的CO2。一般将配置的原料气中的CO2浓度控制在10%（质量）以内，所以吸收的计算方法可按低浓度来处理。

⎡⎤Y1-mX21NOL=ln⎢(1-A)+A⎥1-AY-mX11⎣⎦ 计算公式：

LXdYLKXa==NOL⎰XX*-XZΩZΩ 12

式中 KXa ： 以∆X为推动力的液相总体积吸收系数，kmol / (m3·s)；

NOL： 以∆X为推动力的液相总传质单元数；

A： 吸收因数

L： 水的摩尔流量，kmol /s；

V： 空气的摩尔流量，kmol /s；

Z： 填料层高度，m；

Ω： 塔的横截面积，m2 ；

本实验的平衡关系可写成：Y= mX；

式中 m：相平衡常数，m=E/P；

E：亨利系数，E＝f(t)，Pa，可根据液相温度t查得；

P：总压，Pa（取大气压）。

测定方法：

（1）本实验采用转子流量计测得空气和水的体积流量，并根据实验条件（温度和压力）和有关公式换算成空气和水的摩尔流量。

（2）测定塔底和塔顶气相组成Y1和Y2（利用气相色谱分析得到质量分率，再换算成摩尔比）。

（3）塔底和塔顶液相组成X1、X2的确定：对清水而言，X2=0，由全塔物料衡算可求出X1 。 A=L/Vm； V(Y1-Y2)=L(X1-X2)

3．实验装置与流程

实验装置流程如图2-10所示。自来水送入填料塔塔顶经喷淋头喷淋在填料顶层。由风机送来的空气和由二氧化碳钢瓶来的二氧化碳混合后，一起进入气体混合贮罐，然后从塔底进入塔内，与水在塔内进行逆流接触，发生质量传递，由塔顶出来的尾气放空。由于本实验为低浓度气体的吸收，整个实验过程可看成是等温操作。

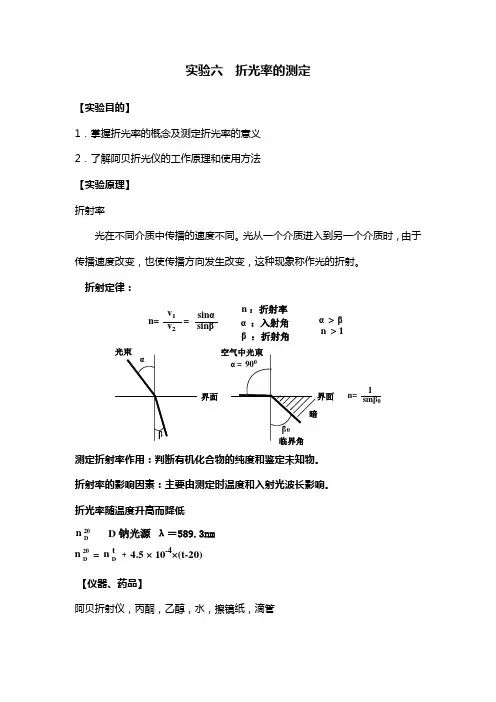

实验六 折光率的测定

【实验目的】

1．掌握折光率的概念及测定折光率的意义

2．了解阿贝折光仪的工作原理和使用方法

【实验原理】

折射率

光在不同介质中传播的速度不同。光从一个介质进入到另一个介质时，由于

传播速度改变，也使传播方向发生改变，这种现象称作光的折射。

折射定律：

n=v1v2=sinαsinβn ：折射率α：入射角β：折射角α> βn > 1

αβ界面光束αβ界面空气中光束=900临界角n=sinβ1暗00

测定折射率作用：判断有机化合物的纯度和鉴定未知物。

折射率的影响因素：主要由测定时温度和入射光波长影响。

折光率随温度升高而降低

nD20nD20=nDt+ 4.5 × 10-4×(t-20)D 钠光源 λ＝589.3nm

【仪器、药品】

阿贝折射仪，丙酮，乙醇，水，擦镜纸，滴管

【阿贝折射仪】

【物理常数】

试剂 m.p.(℃) b.p.(℃) d204 n20D ε

丙酮 -95 56 0.788 1.3587 20.7

乙醇 -114 78 0.789 1.2614 32.7

水 0 100 0.998 1.3330 80.1

【实验步骤】

(1)将折射仪置于光源充足的桌面上，但应避免阳光直射，记录温度计所示温度。

(2)恒温后，打开直角棱镜的闭合旋钮，分开上下棱镜。用滴管加入少量丙酮洗上下镜面，然后用擦镜纸沿一个方向轻轻把镜面擦拭干净。

(3)镜面干燥后，滴加2—3滴试样于磨砂镜面上，使磨砂镜面铺滴一薄层液体，然后台上棱镜，锁紧锁钮。

(4)转动反光镜使光线射入棱镜，视场最亮。然后转动调节旋钮，由1.3000开始向前转动，直到在目镜中找到明暗分界线，若出现彩色光带，再转动消色散旋钮，直到看到一清晰明暗分界线。

(5)继续转动调节旋钮，使分界线对准“×”交叉线中心，并读出折射率“。 (6)仪器用毕后，用沾有少量乙醚或丙酮的擦镜纸擦干净，晾干两镜面，然后合紧镜面。

化学实验六个步骤

一、实验目的

本实验旨在通过六个不同的化学实验步骤来展示化学反应的过程和结果，以加深对化学反应原理的理解，并培养学生的实验观察能力和实验操作技能。

二、实验步骤

1. 酸碱反应实验

酸碱反应是一种常见的化学反应类型，也是本实验的第一个步骤。首先，取一小段红色酸性指示剂纸，将其浸入一杯中性溶液中，观察指示剂纸的变化。接下来，将少量盐酸滴入另一杯中性溶液中，再次观察指示剂纸的变化。通过对比观察，可以发现酸性溶液会使红色指示剂纸变为酸性颜色。

2. 气体生成实验

气体生成实验是本实验的第二个步骤。将一小块锌片放入试管中，并加入适量的稀盐酸。在试管的口部放置一个气体收集器，并将其倾斜放置于水槽中，使气体能够顺利收集。然后，将锌与盐酸反应产生的气体收集起来，并进行观察。通过实验可以发现，锌与盐酸反应会产生氢气。

3. 沉淀生成实验

沉淀生成实验是本实验的第三个步骤。在一烧杯中加入银硝酸溶液，再滴加氯化钠溶液。观察会发现，两种溶液混合后会产生白色沉淀物。这是因为银硝酸和氯化钠发生反应生成了不溶于水的氯化银沉淀。

4. 氧化还原实验

氧化还原实验是本实验的第四个步骤。首先，将一小段锌片放入含有蓝色铜硫酸溶液的试管中，并观察反应现象。可以看到，锌片与铜硫酸反应后，锌被氧化为氧化锌，而铜离子被还原为纯铜。

5. 钠与水反应实验

钠与水反应实验是本实验的第五个步骤。将一小块钠放入烧杯中，并加入适量的水。观察会发现钠与水反应会产生氢气，并且产生强烈的碱性溶液。同时，由于反应剧烈，还会有火花飞溅的现象发生。

6. 燃烧反应实验

燃烧反应实验是本实验的最后一个步骤。取一根镁条，点燃后放入烧杯中，并观察反应现象。可以看到，镁条燃烧时会产生明亮的白色火焰，并在燃烧过程中会释放出大量的热量。

三、实验结果与结论

通过以上六个不同的实验步骤，我们观察到了不同类型的化学反应，并得出了以下结论：

1. 酸碱反应实验中，酸性溶液可以改变酸性指示剂纸的颜色。

学习文档 仅供参考 实验六 帧同步

一、实验目的

1.掌握集中插入式帧同步码识别器工作原理。

2.掌握同步保护原理。

3.掌握假同步、漏同步、捕捉态〔失步态〕、维持态〔同步态〕概念。

二、实验原理

在时分复用通信系统中，为了正确地传输信息，必须在信息码流中插入一定数量的帧同步码。帧同步码可以集中插入，也可以分散插入。本实验系统中帧同步码为7位巴克码，集中插入到每帧的第2至第8个码元位置上。帧同步模块的原理框图如图6-1所示。本模块使用+5v电压。

从总体上看，本模块可分为巴克码识别器及同步保护两部分。巴克码识别器包括移位寄存器、相加器和判决器，图6-1中的其余部分完成同步保护功能。

移位寄存器由两片74175组成，移位时钟信号是位同步信号。当7位巴克码全部进入移位寄存器时，U50的4321,,,QQQQ及U51的432,,QQQ都为1，它们输入到相加器U52的数据输入端D0~D6,U52的输出端Y0、Y1、Y2都为1，表示输入端为7个l。假设100012YYY时，表示输入端有4个l，依此类推，012YYY的不同状态表示了U52输入端为1的个数。判决器U53有6个输入端。IN2、IN1、IN0分别与U52的Y2、Y1、Y0相连，L2、L1、L0与判决门限控制电压相连，L2、L1已设置为1，而L0由同步保护部分控制，可能为1也可能为0。在帧同步模块电路中有三个发光三极管指示灯P1、P2、P3与判决门限控制电压相对应，即从左到右与L2、L1、L0一一对应，灯亮对应1，灯熄对应0。判决电平测试点TH就是L0信号，它与最右边的指示灯P3状态相对应。当L2L1L0=111时门限为7 ,三个灯全亮，TH为高电平；当L2L1L0=110时门限为6，P1和P2亮，而P3熄，TH为低电平。当U52输入端为l的个数〔即U53的IN2 IN1 IN0〕大于或等于判决门限于L2L1L0，识别器就会输出一个脉冲信号。 学习文档 仅供参考 当基带信号里的帧同步码无错误时〔七位全对〕，把位同步信号和数字基带信号输入给移位寄存器，识别器就会有帧同步识别信号GAL输出，各种信号波形及时序关系如图6-3所示，GAL信号的上升沿与最后一位帧同步码的结束时刻对齐。图中还给出了÷24信号及帧同步器最终输出的帧同步信号FS-OUT，FS-OUT的上升沿稍迟后于GAL的上升沿。
