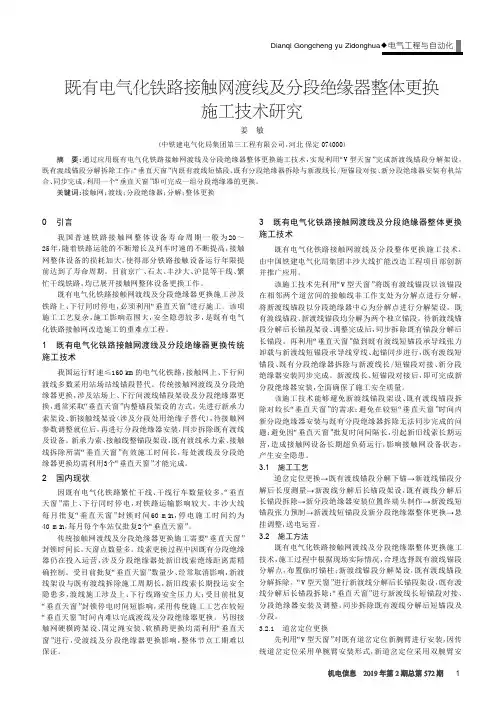

电气化铁路接触网施工技术分析

既有电气化铁路接触网渡线及分段绝缘器整体更换

施工技术研究

姜敏

（中铁建电气化局集团第三工程有限公司，河北保定074000）

摘要：通过应用既有电气化铁路接触网渡线及分段绝缘器整体更换施工技术，实现利用“V型天窗”完成新渡线锚段分解架设，

既有渡线锚段分解拆除工作；“垂直天窗”内既有渡线短锚段、既有分段绝缘器拆除与新渡线长/短锚段对接、新分段绝缘器安装有机结合、同步完成，利用一个“垂直天窗”即可完成一组分段绝缘器的更换。关键词：接触网；渡线；分段绝缘器；分解；整体更换

0引言

我国普速铁路接触网整体设备寿命周期一般为20～

25年，随着铁路运能的不断增长及列车时速的不断提高，接触

网整体设备的损耗加大，使得部分铁路接触设备运行年限提

前达到了寿命周期。目前京广、石太、丰沙大、沪昆等干线、繁

忙干线铁路，均已展开接触网整体设备更换工作。

既有电气化铁路接触网渡线及分段绝缘器更换施工涉及

铁路上、下行同时停电，必须利用“垂直天窗”进行施工。该项

施工工艺复杂，施工影响范围大，安全隐患较多，是既有电气

化铁路接触网改造施工的重难点工程。

1既有电气化铁路接触网渡线及分段绝缘器更换传统

施工技术

我国运行时速≤160km的电气化铁路，接触网上、下行间

渡线多数采用站场站线锚段替代。传统接触网渡线及分段绝

缘器更换，涉及站场上、下行间渡线锚段架设及分段绝缘器更

换，通常采取“垂直天窗”内整锚段架设的方式。先进行新承力

索架设、新接触线架设（涉及分段处用绝缘子替代），待接触网

参数调整就位后，再进行分段绝缘器安装，同步拆除既有渡线

及设备。新承力索、接触线整锚段架设，既有渡线承力索、接触

线拆除所需“垂直天窗”有效施工时间长，每处渡线及分段绝

缘器更换均需利用3个“垂直天窗”才能完成。

2国内现状

因既有电气化铁路繁忙干线、干线行车数量较多，“垂直

天窗”需上、下行同时停电，对铁路运输影响较大。丰沙大线

每月批复“垂直天窗”封锁时间60min，停电施工时间约为

40min，每月每个车站仅批复2个“垂直天窗”。
