浅谈电气化铁路接触网施工技术

电气化铁路接触网施工技术要点分析

摘要：电气化铁路接触网的施工由于较为复杂，在实际的技术操作中要特别注意施工的细节，针对电气化铁路接触网施工中存在的不足，在实际施工中尽量规避，以提升施工的质量，保证铁路正常、安全地运行，保证人们出行安全。在施工过程中必须将各个阶段的施工作业都重视起来，重视施工质量，施工过程中要尽量避免给当前列车造成不利影响。确保工程能够满足铁路列车运行安全稳定的要求，提升运营效率。基于此，本文主要分析了电气化铁路接触网施工技术要点。

关键词：电气化铁路；接触网；技术要点

中图分类号：U225文献标识码：A

引言

电气化铁路接触网改造工程施工具有工期长、参建单位多、作业范围受限、交叉干扰严重等特点，所以在施工过程中容易出现问题。因此，要做好电气化铁路接触网施工技术，结合中国的国情，制定出适合我国电气化铁路接触网施工的施工标准，降低事故发生率，把握好技术要点，将电气化铁路接触网施工质量有效提升，促进铁路运营事业的稳定发展。

1电气化铁路接触网概述

电气化铁路应用范围广，运力高于传统铁路，成本较低，符合铁路行业的高质量发展需求。在供电线路中，牵引部分是铁路系统最重要的部分。牵引部分由变电站和接触网组成。变电站位于铁路附近，可以将高压电能输送到接触网；接触网可以向列车输送电力。牵引部分作为主要动力源，其动力模式分为交流和直流两种。现代电气化铁路的供电方式为交流供电，因为交流供电比直流供电更简单，交流变电站可以转换高压电能和三相电能，实现降压供电。铁路机车的动力源是接触网和悬挂装置。通过悬挂装置，接触网可以向机车输送电力，以维持铁路运输的稳定性。动力装置还包括与悬挂装置相连的支撑装置[1]。

2电气化铁路接触网分类

电气化铁路接触网分类时，主要以其接触、悬挂类型为依据，由于接触悬挂装置结构不同，可被分为链形、简单接触悬挂两类。前者主要将吊弦悬挂于承力索，再将承力索悬挂在支柱装置上，让接触线处于不需增加支柱就能增加悬挂点，通过调整吊弦本身长度，使接触线于跨距内的对轨面高度一致。该种悬挂类型，具有满足电力机车运行、取流稳定等优势。但相较于简单悬挂，容易出现结构复杂、施工任务量大等问题。简单接触悬挂是由接触线固定于支柱装置的悬类型。在该悬挂形式基础上，技术人员多选用带补偿装置悬挂在接触线下方锚处，并装设张力补偿设备，进而调节张力、弛度。同时悬挂点会加装8～16m长的弹性吊索悬挂接触线，以减少悬挂硬点，改进取流条件[2]。

电气化铁路接触网改造施工方案初探

摘 要：既有电气化铁路接触网的改扩建是一项复杂的工程，作业空间狭小，人员机械密集，专业交叉严重，给点时间有限。在这样的施工条件下，施工方案如何做到科学合理、周密有序、动态可调成为一个关键的问题。本文立足工程实际，结合本人参与这项工作的实践心得，对这一课题加以探讨，指出改造过程中需要面临的问题和解决方案。

关键词】接触网 改造 方案 优化

电气化是铁路建设的发展方向。加快铁路建设一方面要大力兴建新干线，另一方面要对原有的铁路系统进行电气化改造。相比新建铁路，既有线的改造施工难度更大，在规划、设计、方案确定上存在更多的特殊性和不确定性。行车不间断给施工管理带来了诸多不便，如何既能保证施工的质量、进度和安全，又不影响铁路正常运输，是现场施工组织面临的重要课题，优化方案和科学管理成为唯一的技术保障。

1 既有接触网改造工程的特点和难点分析

1.1 工程特点

接触网改造是电气化铁路整体改造工程中的重点和关键。与线路改造不同，线路施工可以分区段进行，采用增大曲线半径、抬升路基或隧道双线绕行等方式实施改造，完成区段施工后拨接拢口即可实现通车。接触网改造则不同，由于我国铁路站场改造采用行车不间断和以线路施工为主、保障线路、电务安全过渡的原则，站内线路和接触网交叉既有线和新建线，决定了施工作业只能在检修天窗点进行，作业完毕立即投

入使用。在此情况下，既要保证受电弓安全顺利通过，又要保证正常施工，接触网改造必然会更多地受时间、场地、专业、安全和后勤保障的制约，加大了施工组织的复杂性和施工作业的难度。

1.2 技术难点

既有铁路接触网改造工程主要需解决以下技术难题：

1.2.1时间限制

按照铁路运输要求，接触网改造边施工边运营，施工封闭点最多不超过120分钟，而且根据线路不同，车流量大的线路每天给点更短，天窗作业，点后开通，造成施工不连续。

1.2.2空间限制

接触网施工工法

一、引言

接触网是铁路电气化工程的重要组成部分，它为电力机车提供电能，确保列车的正常运行。接触网施工工法对于保障铁路电气化工程的施工质量、提高施工效率、降低施工成本具有重要意义。本文将介绍接触网施工工法的原理、施工流程、技术要求和注意事项。

二、接触网施工工法原理

接触网施工工法主要采用悬挂式接触网，通过支柱、腕臂等结构将接触线悬挂在支柱上，形成供电线路。接触线通过受电弓与电力机车连接，为电力机车提供电能。接触网施工工法的关键在于保证接触线的稳定性和安全性，确保电力机车能够稳定、安全地运行。

三、施工流程

1. 施工准备：在施工前，需要进行现场勘查，确定接触网的施工方案。同时，需要准备所需的材料、设备和工具。

2. 支柱安装：根据设计方案，进行支柱的安装。支柱应安装在稳固的基础上，确保其稳定性和安全性。

3. 腕臂安装：在支柱上安装腕臂，腕臂的作用是支撑和固定接触线。安装时应注意腕臂的垂直度和水平度，确保接触线的稳定性和安全性。

4. 接触线安装：在腕臂上安装接触线，接触线应按照设计要求进行安装，确保其位置和张力符合规范要求。

5. 调试与检测：安装完成后，需要对接触网进行调试和检测，确保其正常运行。

四、技术要求

1. 材料要求：接触网施工所用的材料应符合相关标准和规范要求，确保其质量和性能符合设计要求。

2. 施工工艺要求：施工过程中应严格遵守施工工艺要求，确保施工质量。同时，应注意施工安全，避免发生安全事故。

3. 调试与检测要求：安装完成后，应对接触网进行调试和检测，确保其正常运行。调试过程中应注意调整接触线的张力、位置等参数，确保其符合设计要求。检测过程中应对各项参数进行详细记录和分析，及时发现并解决问题。

五、注意事项

1. 施工前应对现场进行勘查，了解地形、地质等情况，确保施工方案的合理性和可行性。

2. 施工过程中应注意安全，遵守相关安全规定和操作规程，避免发生安全事故。

◇信息技术◇　科技目向导　２０１１年第ｌ１期　

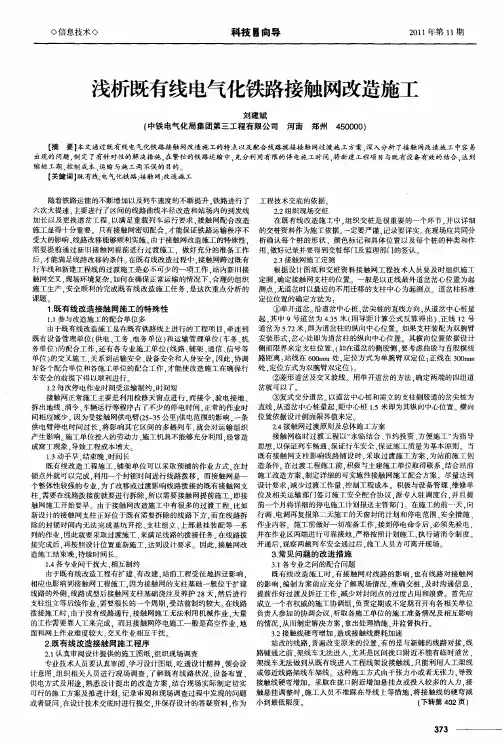

浅析既有线电气化铁路接触网改造施工　

刘建斌　

（中铁电气化局集团第三工程有限公司　河南郑州４５００００）　

【摘要】本文通过既有线电气化铁路接触网改造施工的特点以及配合线路拨接接触网过渡施工方案，深入分析了接触网改造施工中容易　

出现的问题，制定了有针对性的解决措施，在繁忙的铁路运输中，充分利用有限的停电施工时间，将新建工程项目与既有设备有效的结合，达到　

缩短工期、控制成本、运输与施工两不误的目的。　

【关键词】既有线；电气化铁路；接触网；改造施工　

随着铁路运能的不断增加以及列车速度的不断提升。铁路进行了　

六次大提速，主要进行了区间的线路曲线半径改造和站场内的到发线　

加长以及更换道岔工程．以满足重载列车运行要求．接触网配合改造　

施工显得十分重要。只有接触网密切配合．才能保证铁路运输秩序不　

受大的影响，线路改移能够顺利实施。由于接触网改造施工的特殊性．　

需要提前通过新旧接触网提前进行过渡施工，做好充分的准备工作　

后，才能满足线路改移的条件。在既有线改造过程中，接触网跨过既有　

行车线和新建工程线的过渡施工是必不可少的一项工作．站内新旧接　

触网交叉，现场环境复杂，如何在确保正常运输的情况下，合理的组织　

施工生产．安全顺利的完成既有线改造施工任务．是这次重点分析的　

课题。　

１．既有线改造接触网施工的特殊性　

１．１参与改造施工的配合单位多　

由于既有线改造施工是在既有铁路线上进行的工程项目．牵连到　

既有设备管理单位（供电、工务、电务单位）和运输管理单位（车务、机　

务单位）的配合工作，还有各专业施工单位（线路、铺架、通信、信号等　

单位）的交叉施工，关系到运输安全、设备安全和人身安全　因此．协调　

好各个配合单位和各施工单位的配合工作．才能使改造施工在确保行　

车安全的前提下得以顺利进行　

１．２每次停电作业时间受运输制约．时间短　

接触网正常施工主要是利用检修天窗点进行，而接令、验电接地、
